Спосіб кріплення лінзи в оправі під тиском

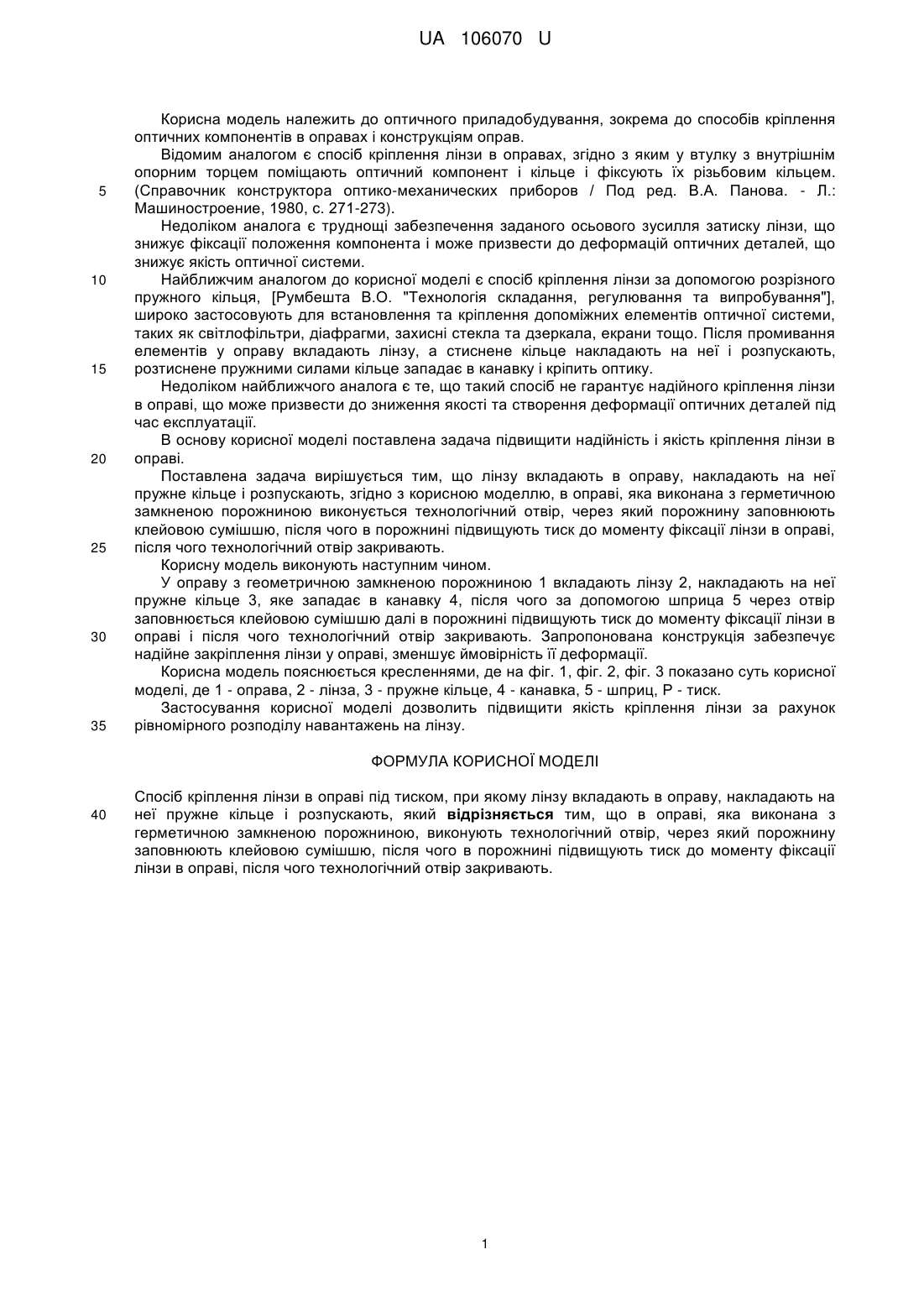

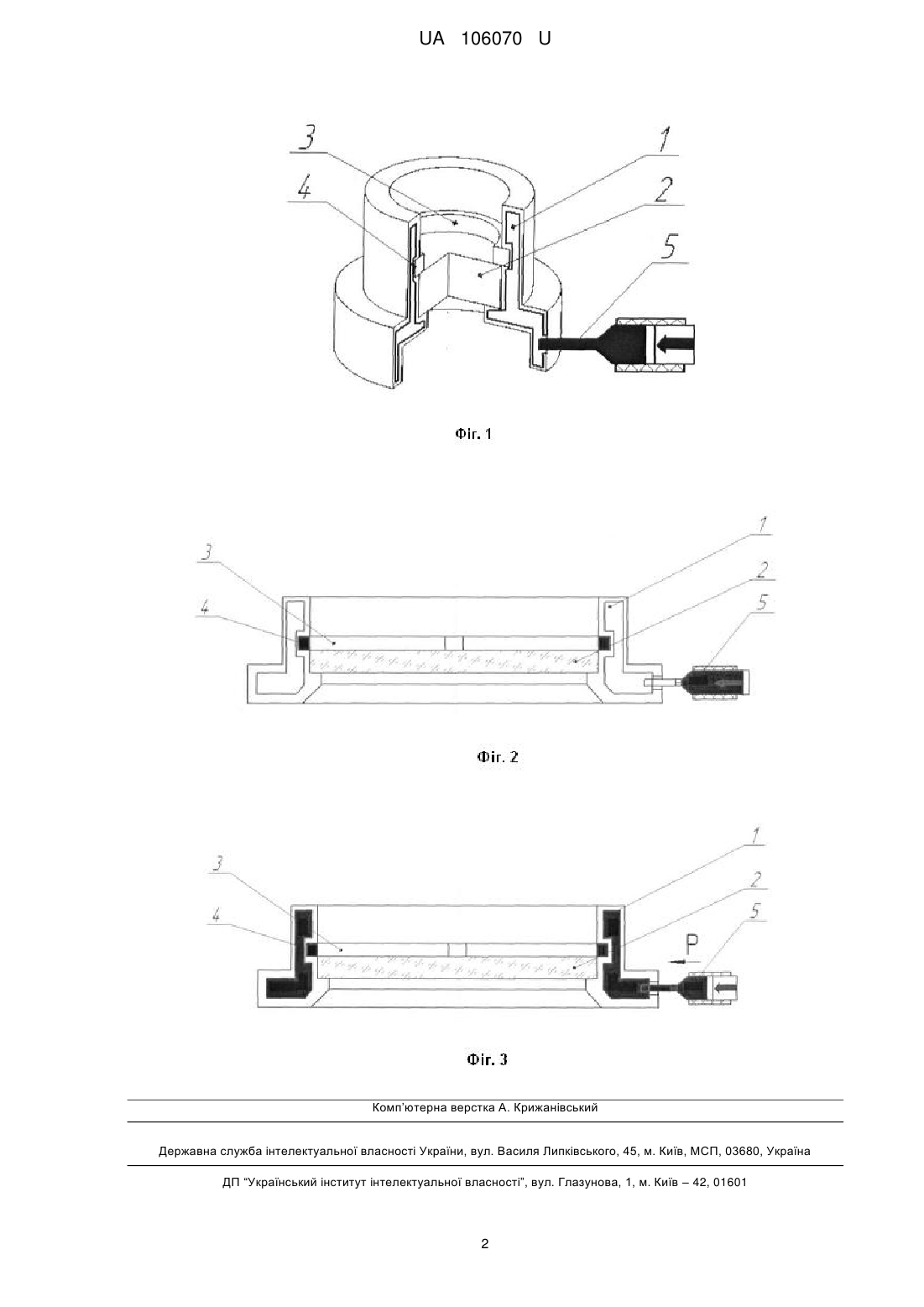

Реферат: Спосіб кріплення лінзи в оправі під тиском, при якому лінзу вкладають в оправу, накладають на неї пружне кільце і розпускають. В оправі, яка виконана з герметичною замкненою порожниною, виконують технологічний отвір, через який порожнину заповнюють клейовою сумішшю. В порожнині підвищують тиск до моменту фіксації лінзи в оправі, після чого технологічний отвір закривають. UA 106070 U (54) СПОСІБ КРІПЛЕННЯ ЛІНЗИ В ОПРАВІ ПІД ТИСКОМ UA 106070 U UA 106070 U 5 10 15 20 25 30 35 Корисна модель належить до оптичного приладобудування, зокрема до способів кріплення оптичних компонентів в оправах і конструкціям оправ. Відомим аналогом є спосіб кріплення лінзи в оправах, згідно з яким у втулку з внутрішнім опорним торцем поміщають оптичний компонент і кільце і фіксують їх різьбовим кільцем. (Справочник конструктора оптико-механических приборов / Под ред. В.А. Панова. - Л.: Машиностроение, 1980, с. 271-273). Недоліком аналога є труднощі забезпечення заданого осьового зусилля затиску лінзи, що знижує фіксації положення компонента і може призвести до деформацій оптичних деталей, що знижує якість оптичної системи. Найближчим аналогом до корисної моделі є спосіб кріплення лінзи за допомогою розрізного пружного кільця, [Румбешта В.О. "Технологія складання, регулювання та випробування"], широко застосовують для встановлення та кріплення допоміжних елементів оптичної системи, таких як світлофільтри, діафрагми, захисні стекла та дзеркала, екрани тощо. Після промивання елементів у оправу вкладають лінзу, а стиснене кільце накладають на неї і розпускають, розтиснене пружними силами кільце западає в канавку і кріпить оптику. Недоліком найближчого аналога є те, що такий спосіб не гарантує надійного кріплення лінзи в оправі, що може призвести до зниження якості та створення деформації оптичних деталей під час експлуатації. В основу корисної моделі поставлена задача підвищити надійність і якість кріплення лінзи в оправі. Поставлена задача вирішується тим, що лінзу вкладають в оправу, накладають на неї пружне кільце і розпускають, згідно з корисною моделлю, в оправі, яка виконана з герметичною замкненою порожниною виконується технологічний отвір, через який порожнину заповнюють клейовою сумішшю, після чого в порожнині підвищують тиск до моменту фіксації лінзи в оправі, після чого технологічний отвір закривають. Корисну модель виконують наступним чином. У оправу з геометричною замкненою порожниною 1 вкладають лінзу 2, накладають на неї пружне кільце 3, яке западає в канавку 4, після чого за допомогою шприца 5 через отвір заповнюється клейовою сумішшю далі в порожнині підвищують тиск до моменту фіксації лінзи в оправі і після чого технологічний отвір закривають. Запропонована конструкція забезпечує надійне закріплення лінзи у оправі, зменшує ймовірність її деформації. Корисна модель пояснюється кресленнями, де на фіг. 1, фіг. 2, фіг. 3 показано суть корисної моделі, де 1 - оправа, 2 - лінза, 3 - пружне кільце, 4 - канавка, 5 - шприц, P - тиск. Застосування корисної моделі дозволить підвищити якість кріплення лінзи за рахунок рівномірного розподілу навантажень на лінзу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб кріплення лінзи в оправі під тиском, при якому лінзу вкладають в оправу, накладають на неї пружне кільце і розпускають, який відрізняється тим, що в оправі, яка виконана з герметичною замкненою порожниною, виконують технологічний отвір, через який порожнину заповнюють клейовою сумішшю, після чого в порожнині підвищують тиск до моменту фіксації лінзи в оправі, після чого технологічний отвір закривають. 1 UA 106070 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
