Пакетна термосилова установка з комбінованою геліотехнологією

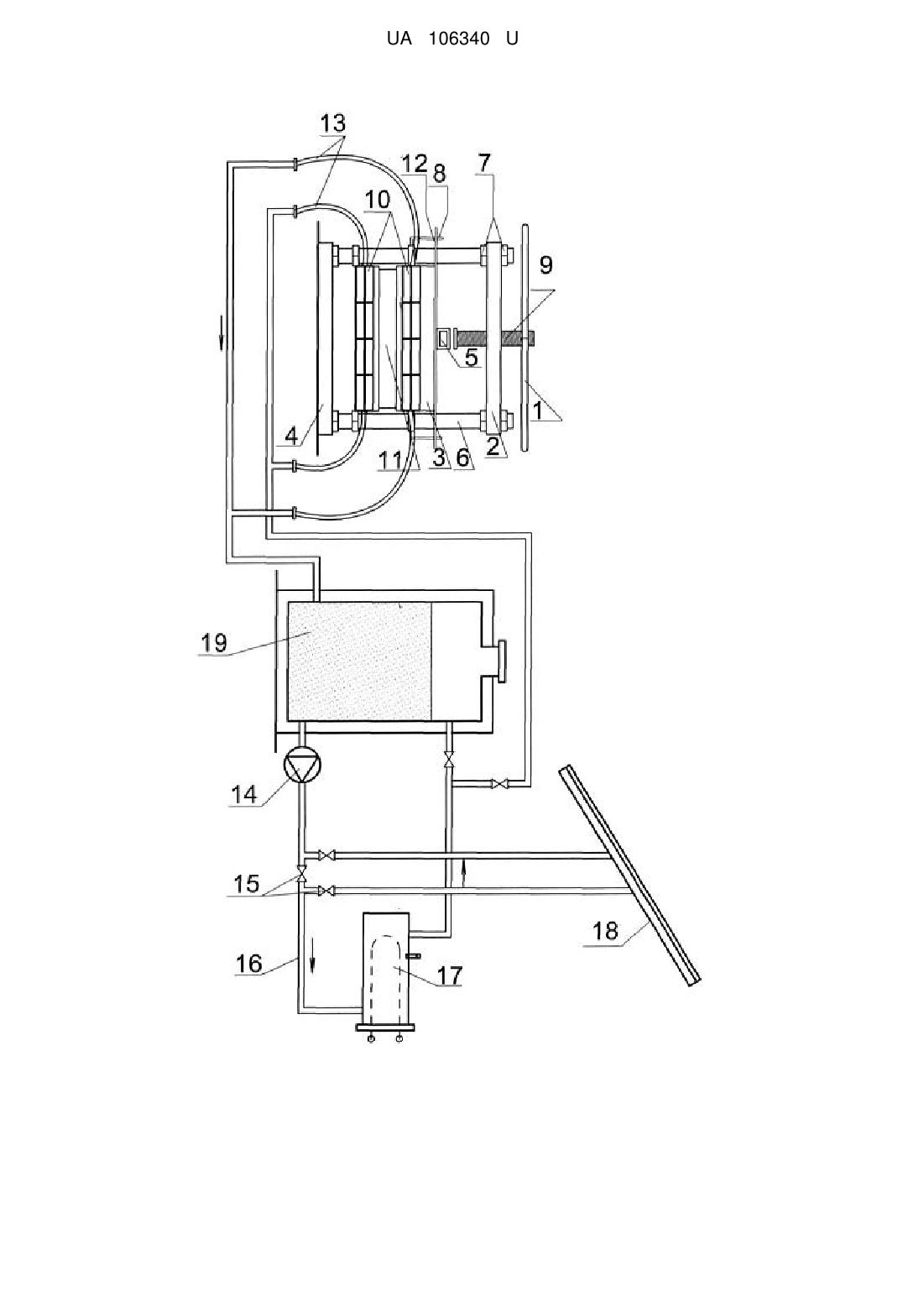

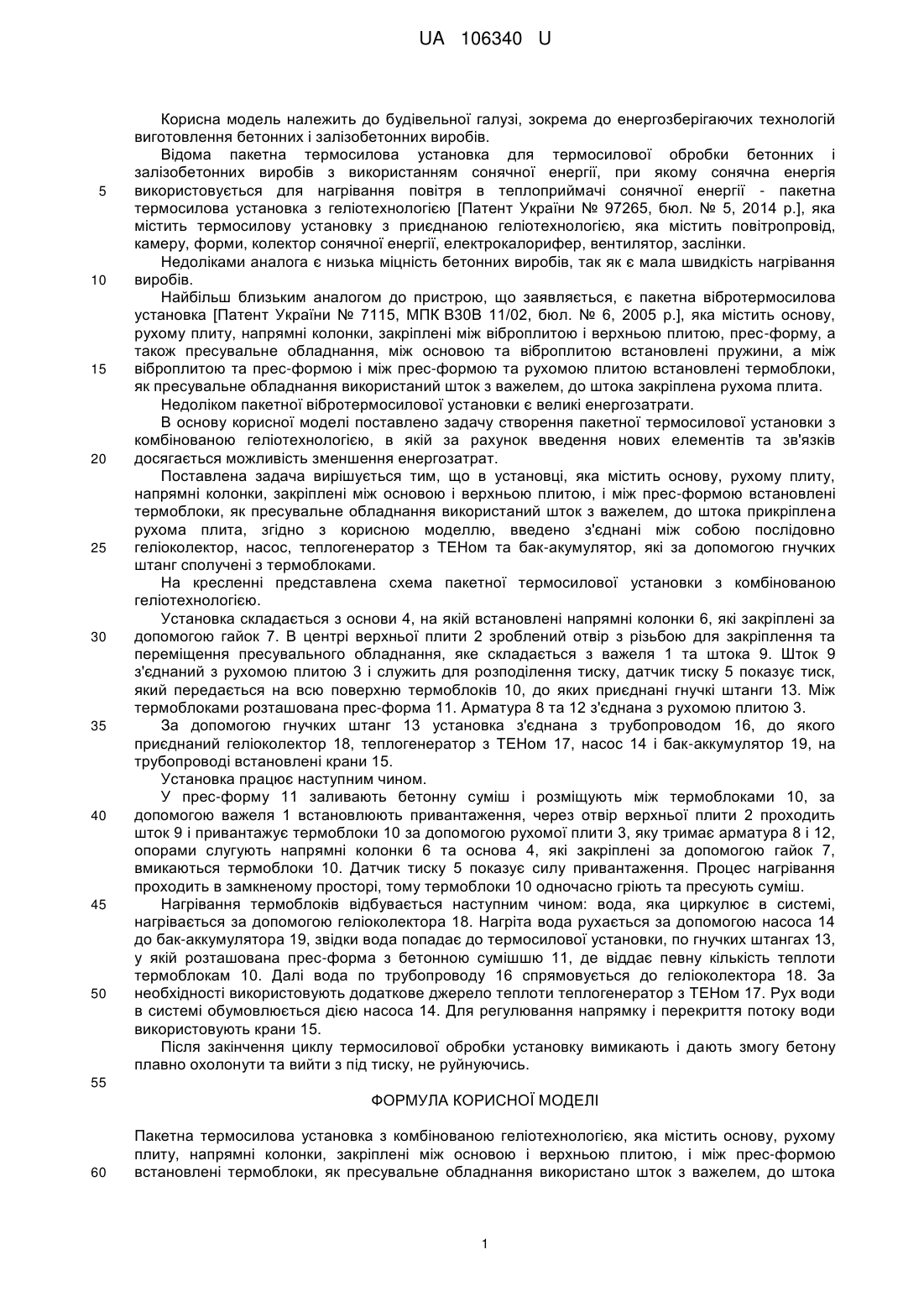

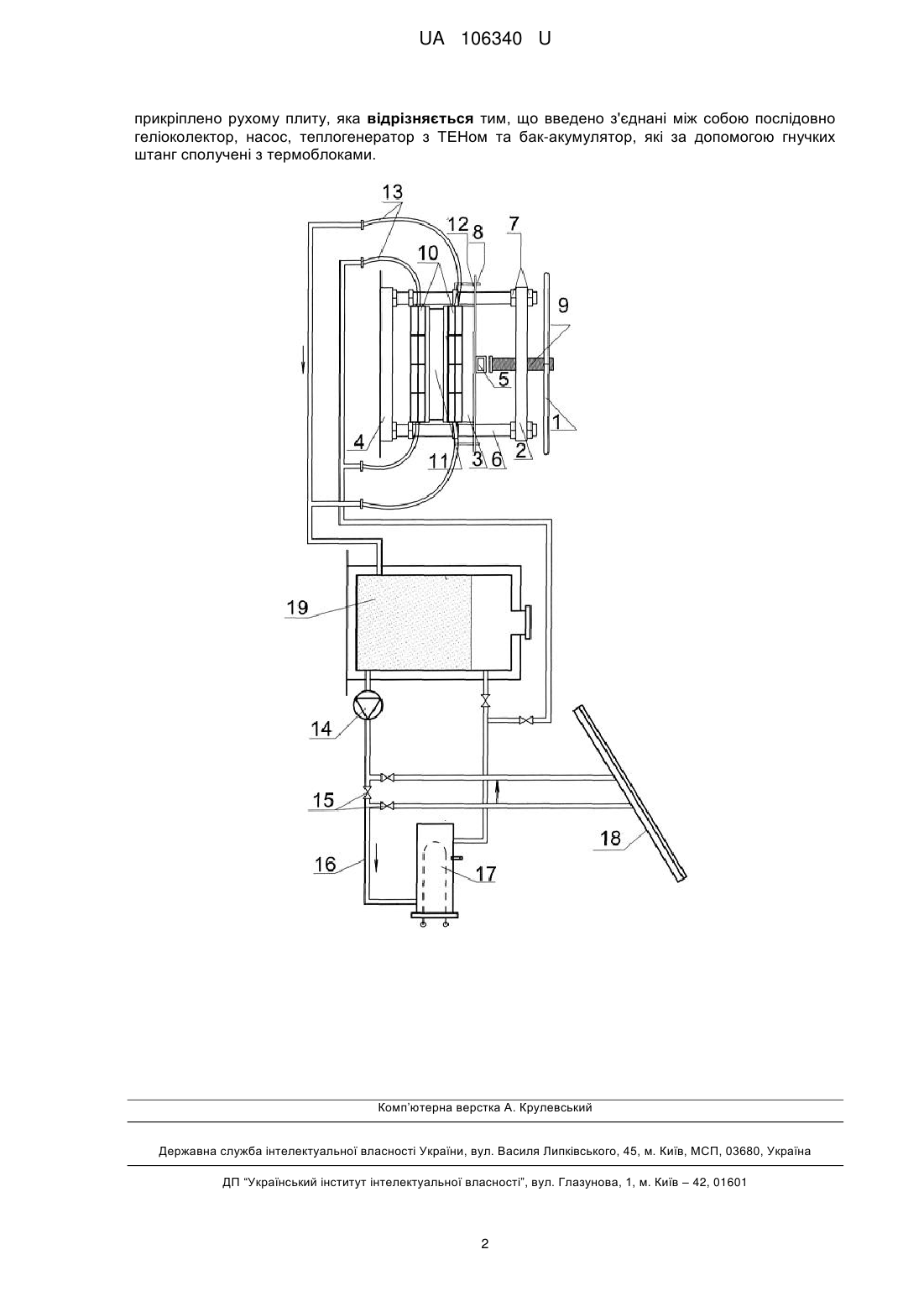

Реферат: Пакетна термосилова установка з комбінованою геліотехнологією містить основу, рухому плиту, напрямні колонки, закріплені між основою і верхньою плитою, і між прес-формою встановлені термоблоки. Як пресувальне обладнання використано шток з важелем. До штока прикріплено рухому плиту. Введено з'єднані між собою послідовно геліоколектор, насос, теплогенератор з ТЕНом та бак-акумулятор, які за допомогою гнучких штанг сполучені з термоблоками. UA 106340 U (54) ПАКЕТНА ТЕРМОСИЛОВА УСТАНОВКА З КОМБІНОВАНОЮ ГЕЛІОТЕХНОЛОГІЄЮ UA 106340 U UA 106340 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельної галузі, зокрема до енергозберігаючих технологій виготовлення бетонних і залізобетонних виробів. Відома пакетна термосилова установка для термосилової обробки бетонних і залізобетонних виробів з використанням сонячної енергії, при якому сонячна енергія використовується для нагрівання повітря в теплоприймачі сонячної енергії - пакетна термосилова установка з геліотехнологією [Патент України № 97265, бюл. № 5, 2014 p.], яка містить термосилову установку з приєднаною геліотехнологією, яка містить повітропровід, камеру, форми, колектор сонячної енергії, електрокалорифер, вентилятор, заслінки. Недоліками аналога є низька міцність бетонних виробів, так як є мала швидкість нагрівання виробів. Найбільш близьким аналогом до пристрою, що заявляється, є пакетна вібротермосилова установка [Патент України № 7115, МПК В30В 11/02, бюл. № 6, 2005 p.], яка містить основу, рухому плиту, напрямні колонки, закріплені між віброплитою і верхньою плитою, прес-форму, а також пресувальне обладнання, між основою та віброплитою встановлені пружини, а між віброплитою та прес-формою і між прес-формою та рухомою плитою встановлені термоблоки, як пресувальне обладнання використаний шток з важелем, до штока закріплена рухома плита. Недоліком пакетної вібротермосилової установки є великі енергозатрати. В основу корисної моделі поставлено задачу створення пакетної термосилової установки з комбінованою геліотехнологією, в якій за рахунок введення нових елементів та зв'язків досягається можливість зменшення енергозатрат. Поставлена задача вирішується тим, що в установці, яка містить основу, рухому плиту, напрямні колонки, закріплені між основою і верхньою плитою, і між прес-формою встановлені термоблоки, як пресувальне обладнання використаний шток з важелем, до штока прикріплена рухома плита, згідно з корисною моделлю, введено з'єднані між собою послідовно геліоколектор, насос, теплогенератор з ТЕНом та бак-акумулятор, які за допомогою гнучких штанг сполучені з термоблоками. На кресленні представлена схема пакетної термосилової установки з комбінованою геліотехнологією. Установка складається з основи 4, на якій встановлені напрямні колонки 6, які закріплені за допомогою гайок 7. В центрі верхньої плити 2 зроблений отвір з різьбою для закріплення та переміщення пресувального обладнання, яке складається з важеля 1 та штока 9. Шток 9 з'єднаний з рухомою плитою 3 і служить для розподілення тиску, датчик тиску 5 показує тиск, який передається на всю поверхню термоблоків 10, до яких приєднані гнучкі штанги 13. Між термоблоками розташована прес-форма 11. Арматура 8 та 12 з'єднана з рухомою плитою 3. За допомогою гнучких штанг 13 установка з'єднана з трубопроводом 16, до якого приєднаний геліоколектор 18, теплогенератор з ТЕНом 17, насос 14 і бак-аккумулятор 19, на трубопроводі встановлені крани 15. Установка працює наступним чином. У прес-форму 11 заливають бетонну суміш і розміщують між термоблоками 10, за допомогою важеля 1 встановлюють привантаження, через отвір верхньої плити 2 проходить шток 9 і привантажує термоблоки 10 за допомогою рухомої плити 3, яку тримає арматура 8 і 12, опорами слугують напрямні колонки 6 та основа 4, які закріплені за допомогою гайок 7, вмикаються термоблоки 10. Датчик тиску 5 показує силу привантаження. Процес нагрівання проходить в замкненому просторі, тому термоблоки 10 одночасно гріють та пресують суміш. Нагрівання термоблоків відбувається наступним чином: вода, яка циркулює в системі, нагрівається за допомогою геліоколектора 18. Нагріта вода рухається за допомогою насоса 14 до бак-аккумулятора 19, звідки вода попадає до термосилової установки, по гнучких штангах 13, у якій розташована прес-форма з бетонною сумішшю 11, де віддає певну кількість теплоти термоблокам 10. Далі вода по трубопроводу 16 спрямовується до геліоколектора 18. За необхідності використовують додаткове джерело теплоти теплогенератор з ТЕНом 17. Рух води в системі обумовлюється дією насоса 14. Для регулювання напрямку і перекриття потоку води використовують крани 15. Після закінчення циклу термосилової обробки установку вимикають і дають змогу бетону плавно охолонути та вийти з під тиску, не руйнуючись. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пакетна термосилова установка з комбінованою геліотехнологією, яка містить основу, рухому плиту, напрямні колонки, закріплені між основою і верхньою плитою, і між прес-формою встановлені термоблоки, як пресувальне обладнання використано шток з важелем, до штока 1 UA 106340 U прикріплено рухому плиту, яка відрізняється тим, що введено з'єднані між собою послідовно геліоколектор, насос, теплогенератор з ТЕНом та бак-акумулятор, які за допомогою гнучких штанг сполучені з термоблоками. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
