Універсальна установка для одержання піновиробів методом теплового удару

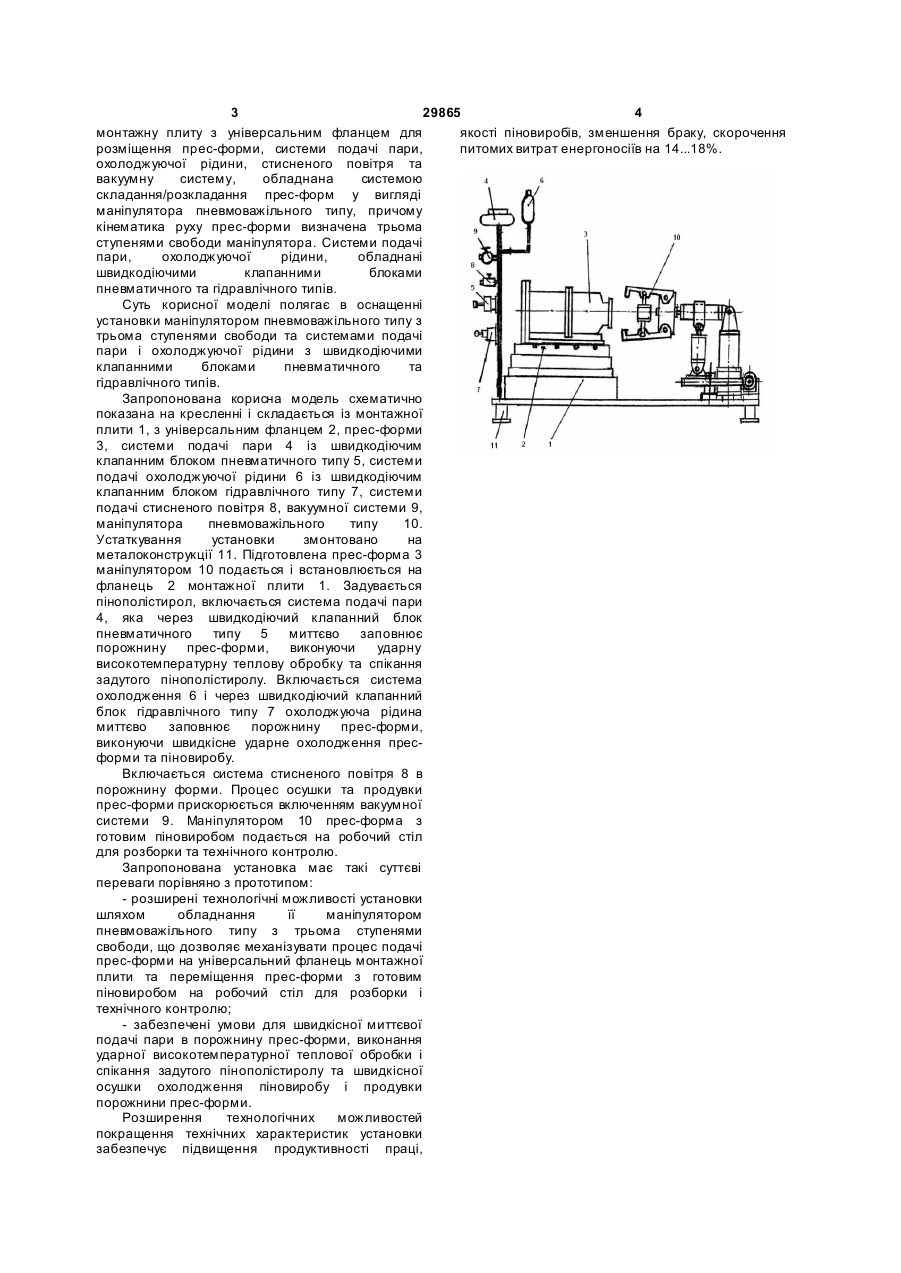

1. Універсальна установка для одержання піновиробів методом теплового удару, що містить монтажну плиту з універсальним фланцем для 3 29865 4 монтажну плиту з універсальним фланцем для якості піновиробів, зменшення браку, скорочення розміщення прес-форми, системи подачі пари, питомих витрат енергоносіїв на 14...18%. охолоджуючої рідини, стисненого повітря та вакуумну систему, обладнана системою складання/розкладання прес-форм у вигляді маніпулятора пневмоважільного типу, причому кінематика руху прес-форми визначена трьома ступенями свободи маніпулятора. Системи подачі пари, охолоджуючої рідини, обладнані швидкодіючими клапанними блоками пневматичного та гідравлічного типів. Суть корисної моделі полягає в оснащенні установки маніпулятором пневмоважільного типу з трьома ступенями свободи та системами подачі пари і охолоджуючої рідини з швидкодіючими клапанними блоками пневматичного та гідравлічного типів. Запропонована корисна модель схематично показана на кресленні і складається із монтажної плити 1, з універсальним фланцем 2, прес-форми 3, системи подачі пари 4 із швидкодіючим клапанним блоком пневматичного типу 5, системи подачі охолоджуючої рідини 6 із швидкодіючим клапанним блоком гідравлічного типу 7, системи подачі стисненого повітря 8, вакуумної системи 9, маніпулятора пневмоважільного типу 10. Устаткування установки змонтовано на металоконструкції 11. Підготовлена прес-форма 3 маніпулятором 10 подається і встановлюється на фланець 2 монтажної плити 1. Задувається пінополістирол, включається система подачі пари 4, яка через швидкодіючий клапанний блок пневматичного типу 5 миттєво заповнює порожнину прес-форми, виконуючи ударну високотемпературну теплову обробку та спікання задутого пінополістиролу. Включається система охолодження 6 і через швидкодіючий клапанний блок гідравлічного типу 7 охолоджуюча рідина миттєво заповнює порожнину прес-форми, виконуючи швидкісне ударне охолодження пресформи та піновиробу. Включається система стисненого повітря 8 в порожнину форми. Процес осушки та продувки прес-форми прискорюється включенням вакуумної системи 9. Маніпулятором 10 прес-форма з готовим піновиробом подається на робочий стіл для розборки та технічного контролю. Запропонована установка має такі суттєві переваги порівняно з прототипом: - розширені технологічні можливості установки шляхом обладнання її маніпулятором пневмоважільного типу з трьома ступенями свободи, що дозволяє механізувати процес подачі прес-форми на універсальний фланець монтажної плити та переміщення прес-форми з готовим піновиробом на робочий стіл для розборки і технічного контролю; - забезпечені умови для швидкісної миттєвої подачі пари в порожнину прес-форми, виконання ударної високотемпературної теплової обробки і спікання задутого пінополістиролу та швидкісної осушки охолодження піновиробу і продувки порожнини прес-форми. Розширення технологічних можливостей покращення технічних характеристик установки забезпечує підвищення продуктивності праці,
