Елемент насадки масообмінного апарата

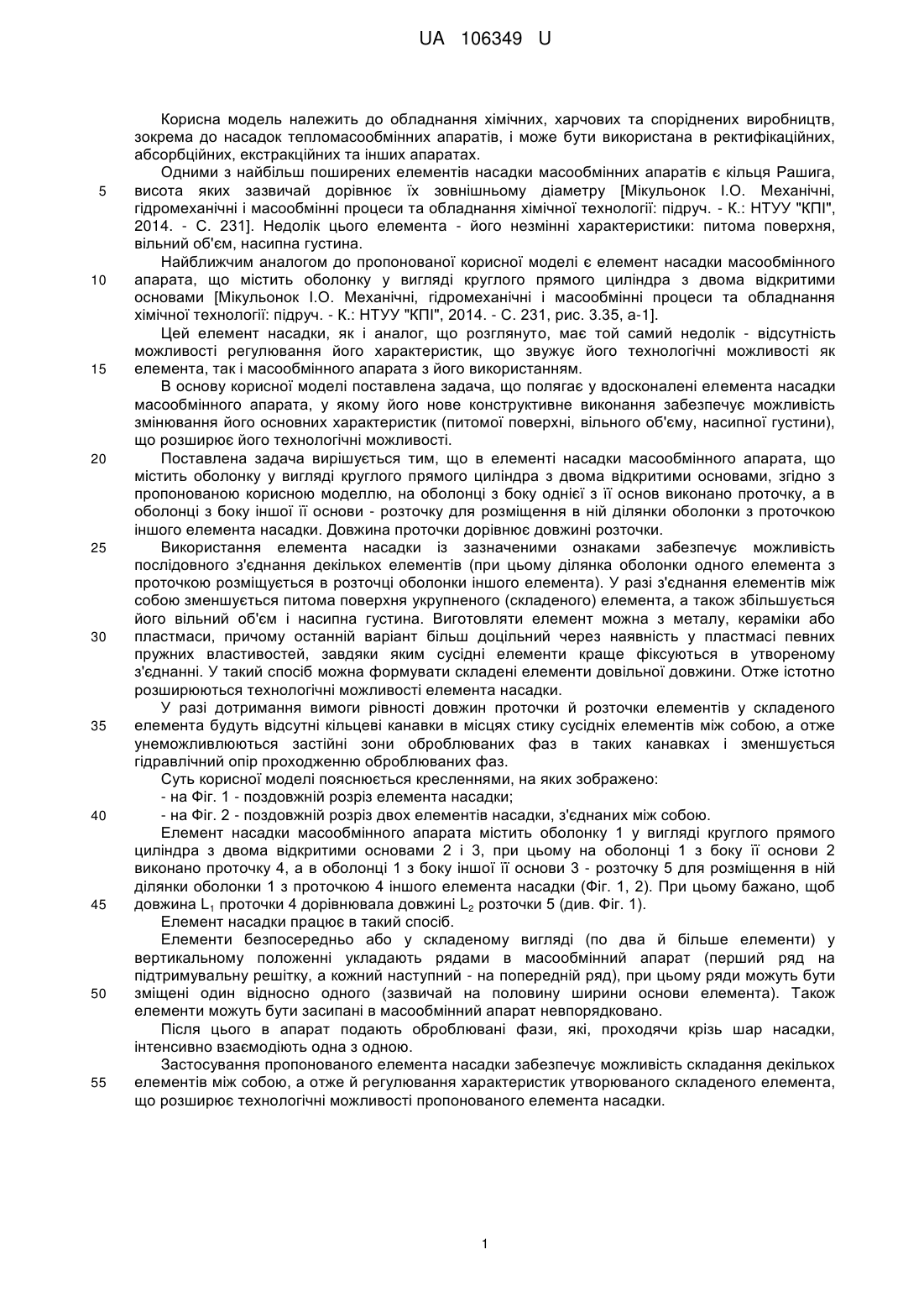

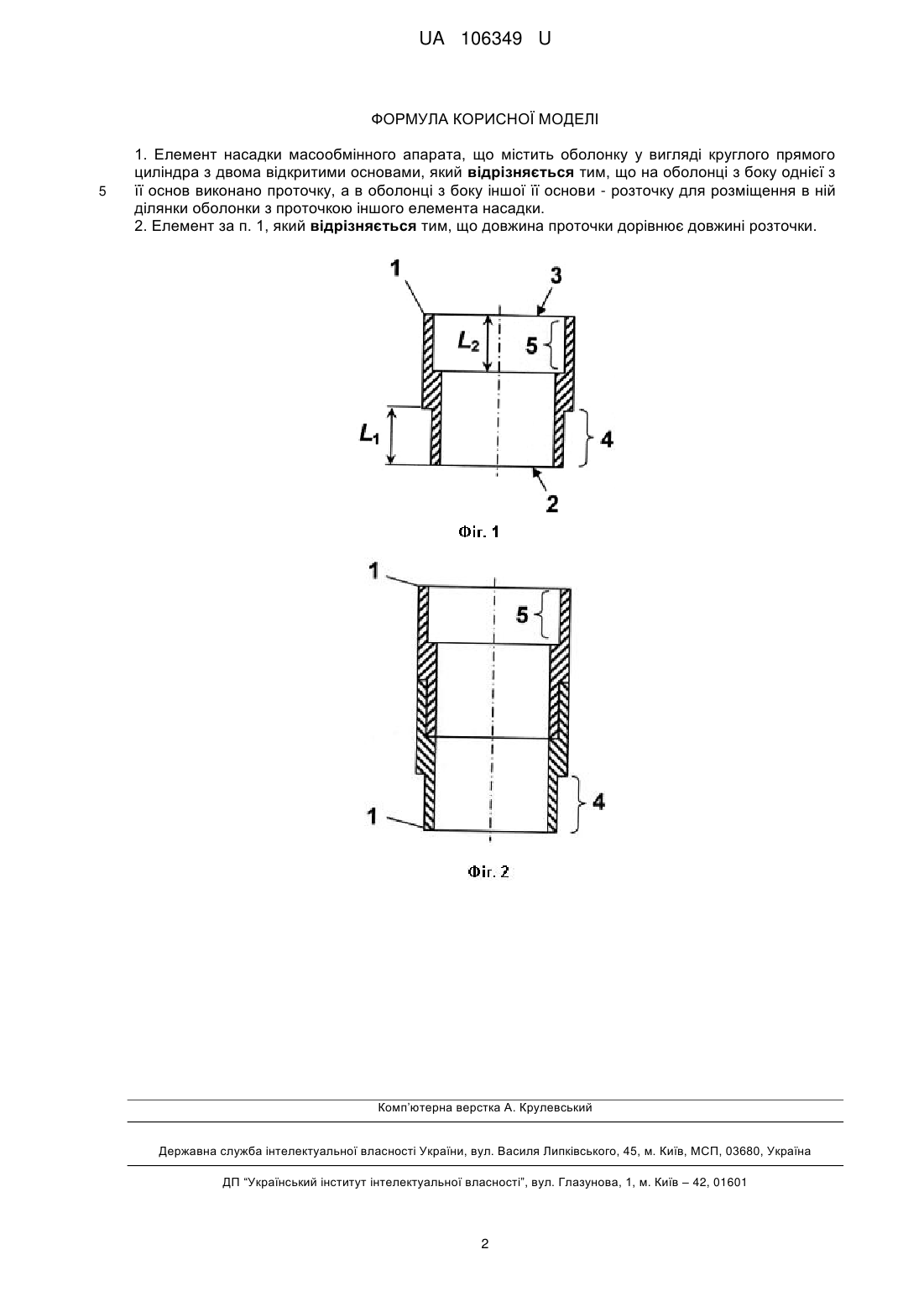

Реферат: UA 106349 U UA 106349 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших апаратах. Одними з найбільш поширених елементів насадки масообмінних апаратів є кільця Рашига, висота яких зазвичай дорівнює їх зовнішньому діаметру [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підруч. - К.: НТУУ "КПІ", 2014. - С. 231]. Недолік цього елемента - його незмінні характеристики: питома поверхня, вільний об'єм, насипна густина. Найближчим аналогом до пропонованої корисної моделі є елемент насадки масообмінного апарата, що містить оболонку у вигляді круглого прямого циліндра з двома відкритими основами [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підруч. - К.: НТУУ "КПІ", 2014. - С. 231, рис. 3.35, а-1]. Цей елемент насадки, як і аналог, що розглянуто, має той самий недолік - відсутність можливості регулювання його характеристик, що звужує його технологічні можливості як елемента, так і масообмінного апарата з його використанням. В основу корисної моделі поставлена задача, що полягає у вдосконалені елемента насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує можливість змінювання його основних характеристик (питомої поверхні, вільного об'єму, насипної густини), що розширює його технологічні можливості. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить оболонку у вигляді круглого прямого циліндра з двома відкритими основами, згідно з пропонованою корисною моделлю, на оболонці з боку однієї з її основ виконано проточку, а в оболонці з боку іншої її основи - розточку для розміщення в ній ділянки оболонки з проточкою іншого елемента насадки. Довжина проточки дорівнює довжині розточки. Використання елемента насадки із зазначеними ознаками забезпечує можливість послідовного з'єднання декількох елементів (при цьому ділянка оболонки одного елемента з проточкою розміщується в розточці оболонки іншого елемента). У разі з'єднання елементів між собою зменшується питома поверхня укрупненого (складеного) елемента, а також збільшується його вільний об'єм і насипна густина. Виготовляти елемент можна з металу, кераміки або пластмаси, причому останній варіант більш доцільний через наявність у пластмасі певних пружних властивостей, завдяки яким сусідні елементи краще фіксуються в утвореному з'єднанні. У такий спосіб можна формувати складені елементи довільної довжини. Отже істотно розширюються технологічні можливості елемента насадки. У разі дотримання вимоги рівності довжин проточки й розточки елементів у складеного елемента будуть відсутні кільцеві канавки в місцях стику сусідніх елементів між собою, а отже унеможливлюються застійні зони оброблюваних фаз в таких канавках і зменшується гідравлічний опір проходженню оброблюваних фаз. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - поздовжній розріз елемента насадки; - на Фіг. 2 - поздовжній розріз двох елементів насадки, з'єднаних між собою. Елемент насадки масообмінного апарата містить оболонку 1 у вигляді круглого прямого циліндра з двома відкритими основами 2 і 3, при цьому на оболонці 1 з боку її основи 2 виконано проточку 4, а в оболонці 1 з боку іншої її основи 3 - розточку 5 для розміщення в ній ділянки оболонки 1 з проточкою 4 іншого елемента насадки (Фіг. 1, 2). При цьому бажано, щоб довжина L1 проточки 4 дорівнювала довжині L2 розточки 5 (див. Фіг. 1). Елемент насадки працює в такий спосіб. Елементи безпосередньо або у складеному вигляді (по два й більше елементи) у вертикальному положенні укладають рядами в масообмінний апарат (перший ряд на підтримувальну решітку, а кожний наступний - на попередній ряд), при цьому ряди можуть бути зміщені один відносно одного (зазвичай на половину ширини основи елемента). Також елементи можуть бути засипані в масообмінний апарат невпорядковано. Після цього в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує можливість складання декількох елементів між собою, а отже й регулювання характеристик утворюваного складеного елемента, що розширює технологічні можливості пропонованого елемента насадки. 1 UA 106349 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Елемент насадки масообмінного апарата, що містить оболонку у вигляді круглого прямого циліндра з двома відкритими основами, який відрізняється тим, що на оболонці з боку однієї з її основ виконано проточку, а в оболонці з боку іншої її основи - розточку для розміщення в ній ділянки оболонки з проточкою іншого елемента насадки. 2. Елемент за п. 1, який відрізняється тим, що довжина проточки дорівнює довжині розточки. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
