Установка для випробування гнучкого зразка на міцність під час розтягу

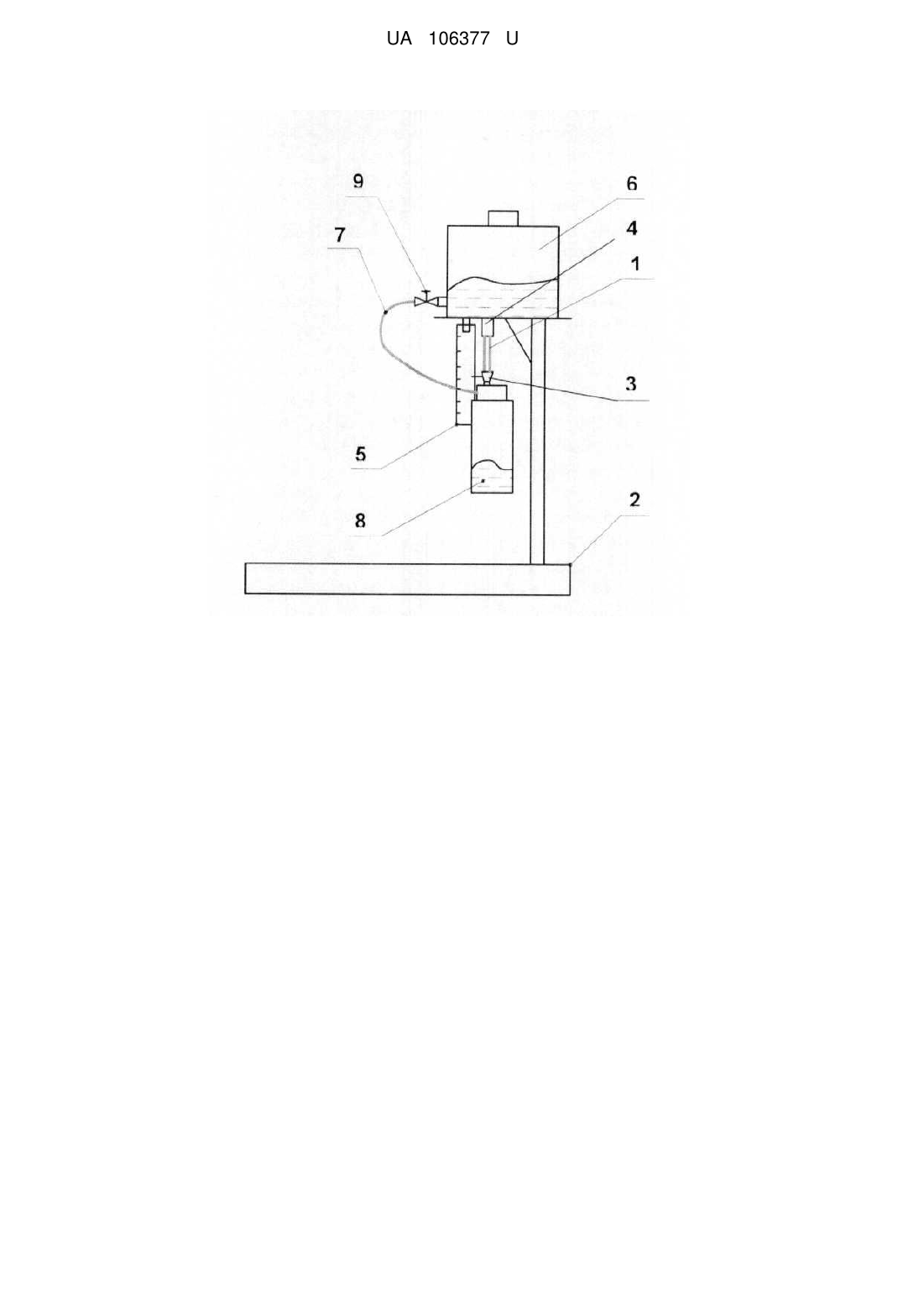

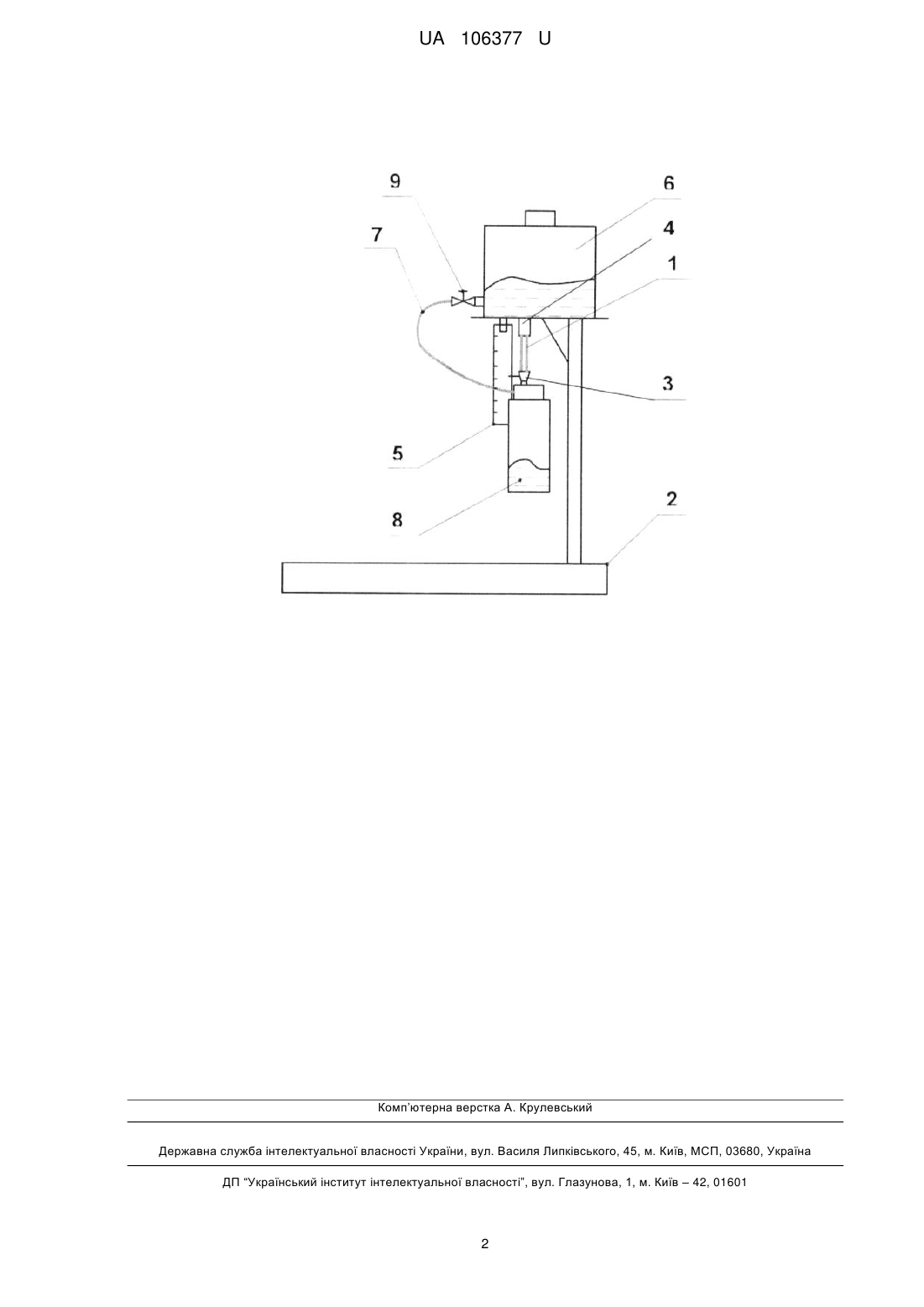

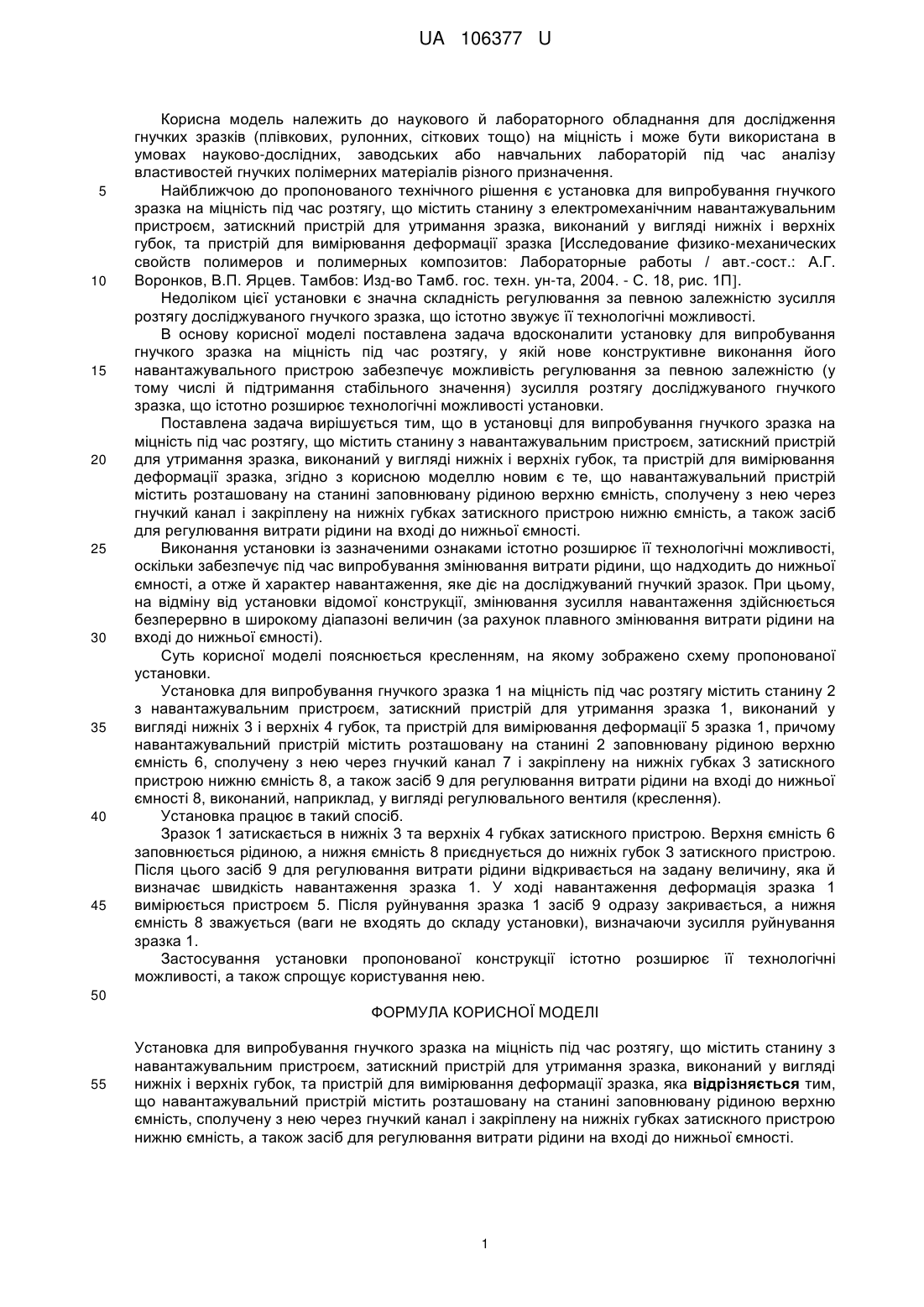

Реферат: Установка для випробування гнучкого зразка на міцність під час розтягу містить станину з навантажувальним пристроєм, затискний пристрій для утримання зразка, виконаний у вигляді нижніх і верхніх губок, та пристрій для вимірювання деформації зразка. Навантажувальний пристрій містить розташовану на станині заповнювану рідиною верхню ємність, сполучену з нею через гнучкий канал і закріплену на нижніх губках затискного пристрою нижню ємність, а також засіб для регулювання витрати рідини на вході до нижньої ємності. UA 106377 U (54) УСТАНОВКА ДЛЯ ВИПРОБУВАННЯ ГНУЧКОГО ЗРАЗКА НА МІЦНІСТЬ ПІД ЧАС РОЗТЯГУ UA 106377 U UA 106377 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до наукового й лабораторного обладнання для дослідження гнучких зразків (плівкових, рулонних, сіткових тощо) на міцність і може бути використана в умовах науково-дослідних, заводських або навчальних лабораторій під час аналізу властивостей гнучких полімерних матеріалів різного призначення. Найближчою до пропонованого технічного рішення є установка для випробування гнучкого зразка на міцність під час розтягу, що містить станину з електромеханічним навантажувальним пристроєм, затискний пристрій для утримання зразка, виконаний у вигляді нижніх і верхніх губок, та пристрій для вимірювання деформації зразка [Исследование физико-механических свойств полимеров и полимерных композитов: Лабораторные работы / авт.-сост.: А.Г. Воронков, В.П. Ярцев. Тамбов: Изд-во Тамб. гос. техн. ун-та, 2004. - С. 18, рис. 1П. Недоліком цієї установки є значна складність регулювання за певною залежністю зусилля розтягу досліджуваного гнучкого зразка, що істотно звужує її технологічні можливості. В основу корисної моделі поставлена задача вдосконалити установку для випробування гнучкого зразка на міцність під час розтягу, у якій нове конструктивне виконання його навантажувального пристрою забезпечує можливість регулювання за певною залежністю (у тому числі й підтримання стабільного значення) зусилля розтягу досліджуваного гнучкого зразка, що істотно розширює технологічні можливості установки. Поставлена задача вирішується тим, що в установці для випробування гнучкого зразка на міцність під час розтягу, що містить станину з навантажувальним пристроєм, затискний пристрій для утримання зразка, виконаний у вигляді нижніх і верхніх губок, та пристрій для вимірювання деформації зразка, згідно з корисною моделлю новим є те, що навантажувальний пристрій містить розташовану на станині заповнювану рідиною верхню ємність, сполучену з нею через гнучкий канал і закріплену на нижніх губках затискного пристрою нижню ємність, а також засіб для регулювання витрати рідини на вході до нижньої ємності. Виконання установки із зазначеними ознаками істотно розширює її технологічні можливості, оскільки забезпечує під час випробування змінювання витрати рідини, що надходить до нижньої ємності, а отже й характер навантаження, яке діє на досліджуваний гнучкий зразок. При цьому, на відміну від установки відомої конструкції, змінювання зусилля навантаження здійснюється безперервно в широкому діапазоні величин (за рахунок плавного змінювання витрати рідини на вході до нижньої ємності). Суть корисної моделі пояснюється кресленням, на якому зображено схему пропонованої установки. Установка для випробування гнучкого зразка 1 на міцність під час розтягу містить станину 2 з навантажувальним пристроєм, затискний пристрій для утримання зразка 1, виконаний у вигляді нижніх 3 і верхніх 4 губок, та пристрій для вимірювання деформації 5 зразка 1, причому навантажувальний пристрій містить розташовану на станині 2 заповнювану рідиною верхню ємність 6, сполучену з нею через гнучкий канал 7 і закріплену на нижніх губках 3 затискного пристрою нижню ємність 8, а також засіб 9 для регулювання витрати рідини на вході до нижньої ємності 8, виконаний, наприклад, у вигляді регулювального вентиля (креслення). Установка працює в такий спосіб. Зразок 1 затискається в нижніх 3 та верхніх 4 губках затискного пристрою. Верхня ємність 6 заповнюється рідиною, а нижня ємність 8 приєднується до нижніх губок 3 затискного пристрою. Після цього засіб 9 для регулювання витрати рідини відкривається на задану величину, яка й визначає швидкість навантаження зразка 1. У ході навантаження деформація зразка 1 вимірюється пристроєм 5. Після руйнування зразка 1 засіб 9 одразу закривається, а нижня ємність 8 зважується (ваги не входять до складу установки), визначаючи зусилля руйнування зразка 1. Застосування установки пропонованої конструкції істотно розширює її технологічні можливості, а також спрощує користування нею. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Установка для випробування гнучкого зразка на міцність під час розтягу, що містить станину з навантажувальним пристроєм, затискний пристрій для утримання зразка, виконаний у вигляді нижніх і верхніх губок, та пристрій для вимірювання деформації зразка, яка відрізняється тим, що навантажувальний пристрій містить розташовану на станині заповнювану рідиною верхню ємність, сполучену з нею через гнучкий канал і закріплену на нижніх губках затискного пристрою нижню ємність, а також засіб для регулювання витрати рідини на вході до нижньої ємності. 1 UA 106377 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
