Спосіб випробування гуми на міцність від утомленості при багаторазовому розтягу у рідких хімічних середовищах
Формула / Реферат
Спосіб випробовування гуми на міцність від утомленості при багаторазовому розтягу у рідких хімічних середовищах, що включає прикладання до зразка, розміщеного у обоймах пристрою, багаторазового розтягуючого зусилля, який відрізняється тим, що багаторазову деформацію гуми на розтяг здійснюють у вибраному рідкому хімічному середовищі до моменту руйнування зразка, а міцність гуми на утомленість оцінюють кривими утомленості, які будують в координатах σ-N:
де σ - напруження, створені в поперечному перерізі S робочої частини зразка в залежності від величини прикладеного зусилля Р на розтяг, МПа;
N - кількість циклів навантаження, які спричинили руйнування зразка.
Текст

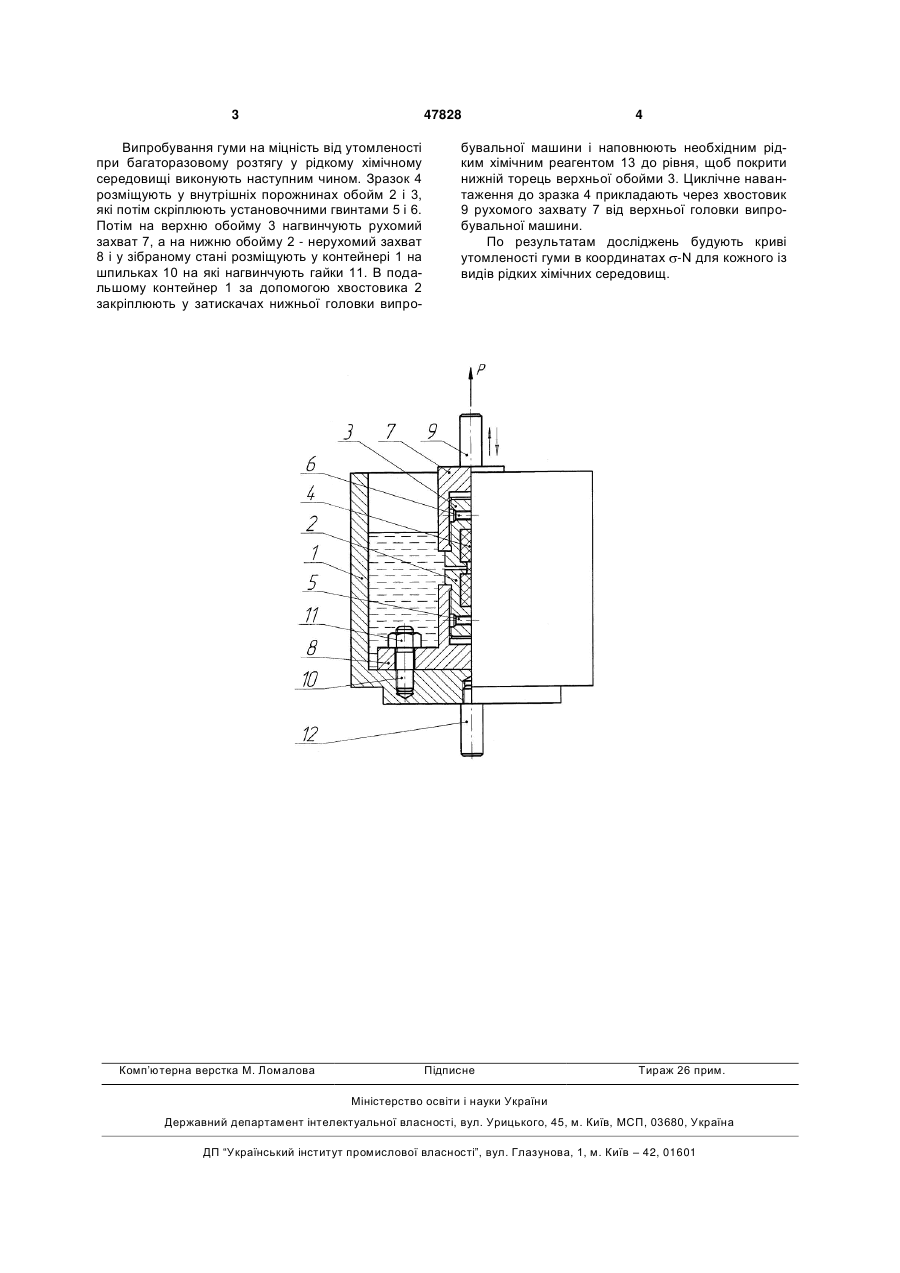

Спосіб випробовування гуми на міцність від утомленості при багаторазовому розтягу у рідких хімічних середовищах, що включає прикладання до зразка, розміщеного у обоймах пристрою, бага 3 47828 Випробування гуми на міцність від утомленості при багаторазовому розтягу у рідкому хімічному середовищі виконують наступним чином. Зразок 4 розміщують у внутрішніх порожнинах обойм 2 і 3, які потім скріплюють установочними гвинтами 5 і 6. Потім на верхню обойму 3 нагвинчують рухомий захват 7, а на нижню обойму 2 - нерухомий захват 8 і у зібраному стані розміщують у контейнері 1 на шпильках 10 на які нагвинчують гайки 11. В подальшому контейнер 1 за допомогою хвостовика 2 закріплюють у затискачах нижньої головки випро Комп’ютерна верстка М. Ломалова 4 бувальної машини і наповнюють необхідним рідким хімічним реагентом 13 до рівня, щоб покрити нижній торець верхньої обойми 3. Циклічне навантаження до зразка 4 прикладають через хвостовик 9 рухомого захвату 7 від верхньої головки випробувальної машини. По результатам досліджень будують криві утомленості гуми в координатах -N для кожного із видів рідких хімічних середовищ. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for testing rubber on strength at fatigue at repetitive elongation in liquid chemical media
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ испытания резины на прочность относительно усталости при многоразовом растяжении в жидких химических средах
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/56
Мітки: гуми, утомленості, хімічних, багаторазовому, міцність, середовищах, випробування, спосіб, розтягу, рідких
