Картоплепідкопуючий робочий орган

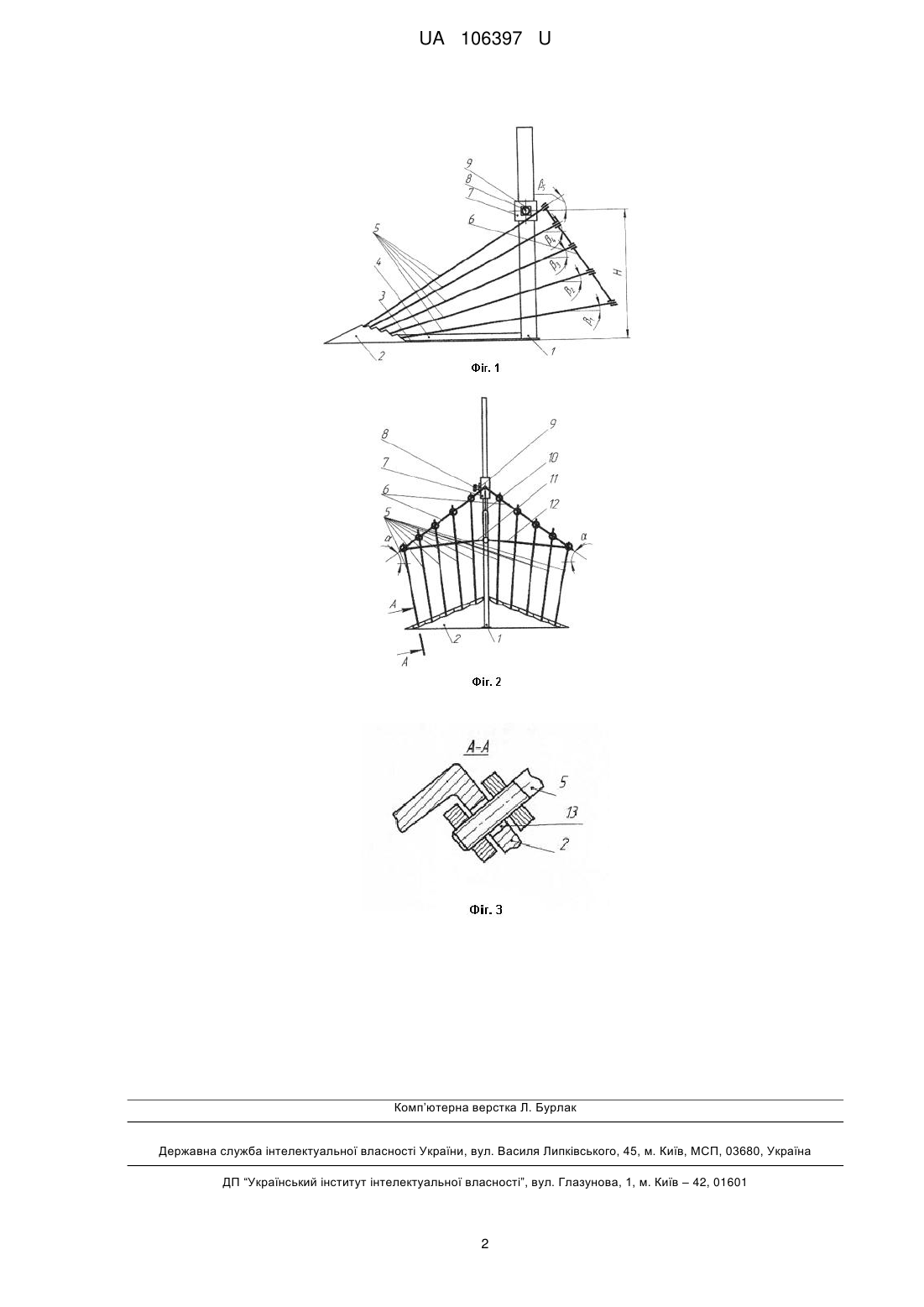

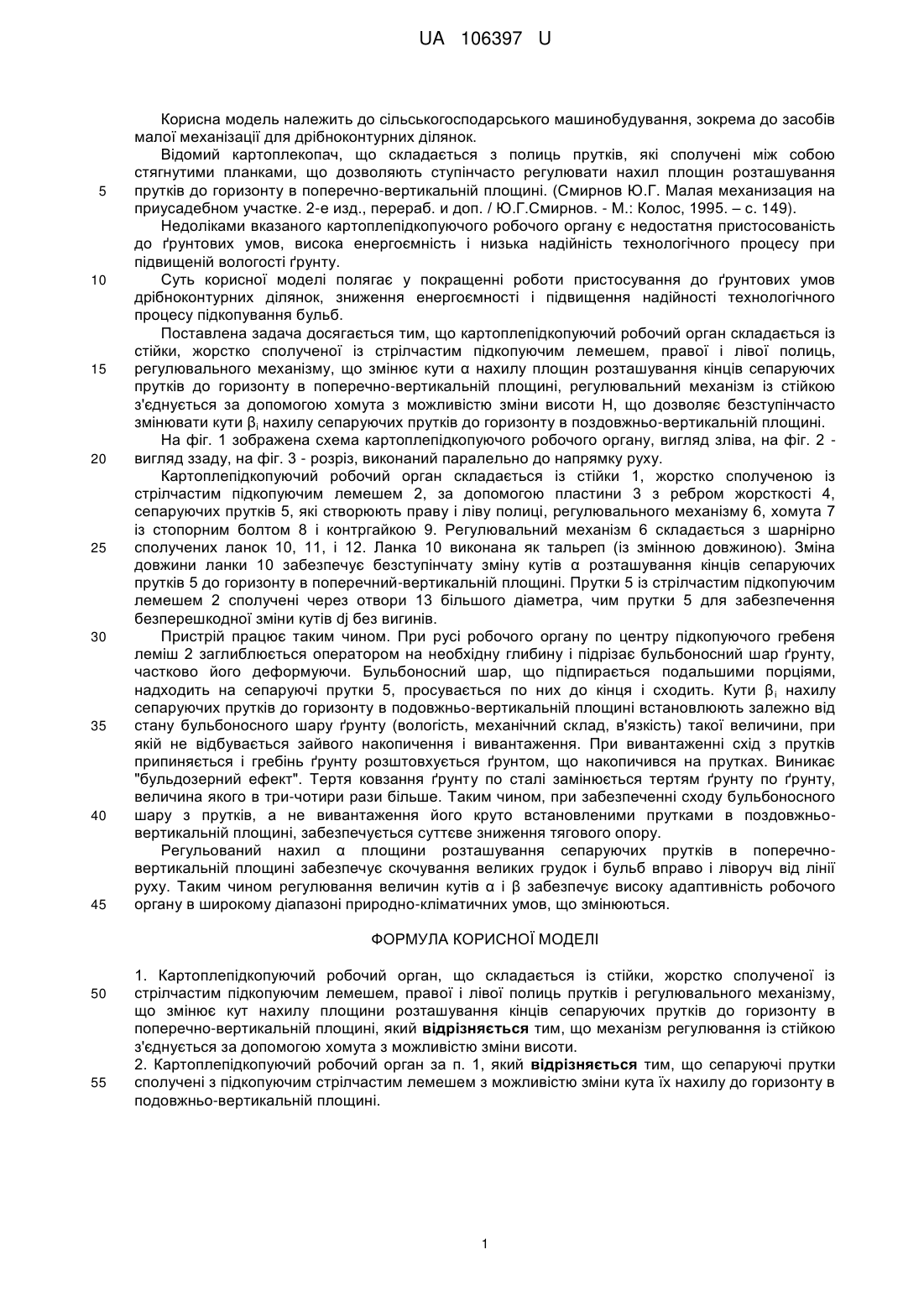

Реферат: Картоплепідкопуючий робочий орган складається із стійки, жорстко сполученої із стрілчастим підкопуючим лемешем, правої і лівої полиць прутків і регулювального механізму, що змінює кут нахилу площини розташування кінців сепаруючих прутків до горизонту в поперечновертикальній площині. Механізм регулювання із стійкою з'єднується за допомогою хомута з можливістю зміни висоти. UA 106397 U (12) UA 106397 U UA 106397 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до засобів малої механізації для дрібноконтурних ділянок. Відомий картоплекопач, що складається з полиць прутків, які сполучені між собою стягнутими планками, що дозволяють ступінчасто регулювати нахил площин розташування прутків до горизонту в поперечно-вертикальній площині. (Смирнов Ю.Г. Малая механизация на приусадебном участке. 2-е изд., перераб. и доп. / Ю.Г.Смирнов. - Μ.: Колос, 1995. – с. 149). Недоліками вказаного картоплепідкопуючого робочого органу є недостатня пристосованість до ґрунтових умов, висока енергоємність і низька надійність технологічного процесу при підвищеній вологості ґрунту. Суть корисної моделі полягає у покращенні роботи пристосування до ґрунтових умов дрібноконтурних ділянок, зниження енергоємності і підвищення надійності технологічного процесу підкопування бульб. Поставлена задача досягається тим, що картоплепідкопуючий робочий орган складається із стійки, жорстко сполученої із стрілчастим підкопуючим лемешем, правої і лівої полиць, регулювального механізму, що змінює кути α нахилу площин розташування кінців сепаруючих прутків до горизонту в поперечно-вертикальній площині, регулювальний механізм із стійкою з'єднується за допомогою хомута з можливістю зміни висоти Н, що дозволяє безступінчасто змінювати кути βі нахилу сепаруючих прутків до горизонту в поздовжньо-вертикальній площині. На фіг. 1 зображена схема картоплепідкопуючого робочого органу, вигляд зліва, на фіг. 2 вигляд ззаду, на фіг. 3 - розріз, виконаний паралельно до напрямку руху. Картоплепідкопуючий робочий орган складається із стійки 1, жорстко сполученою із стрілчастим підкопуючим лемешем 2, за допомогою пластини 3 з ребром жорсткості 4, сепаруючих прутків 5, які створюють праву і ліву полиці, регулювального механізму 6, хомута 7 із стопорним болтом 8 і контргайкою 9. Регулювальний механізм 6 складається з шарнірно сполучених ланок 10, 11, і 12. Ланка 10 виконана як тальреп (із змінною довжиною). Зміна довжини ланки 10 забезпечує безступінчату зміну кутів α розташування кінців сепаруючих прутків 5 до горизонту в поперечний-вертикальній площині. Прутки 5 із стрілчастим підкопуючим лемешем 2 сполучені через отвори 13 більшого діаметра, чим прутки 5 для забезпечення безперешкодної зміни кутів dj без вигинів. Пристрій працює таким чином. При русі робочого органу по центру підкопуючого гребеня леміш 2 заглиблюється оператором на необхідну глибину і підрізає бульбоносний шар ґрунту, частково його деформуючи. Бульбоносний шар, що підпирається подальшими порціями, надходить на сепаруючі прутки 5, просувається по них до кінця і сходить. Кути β і нахилу сепаруючих прутків до горизонту в подовжньо-вертикальній площині встановлюють залежно від стану бульбоносного шару ґрунту (вологість, механічний склад, в'язкість) такої величини, при якій не відбувається зайвого накопичення і вивантаження. При вивантаженні схід з прутків припиняється і гребінь ґрунту розштовхується ґрунтом, що накопичився на прутках. Виникає "бульдозерний ефект". Тертя ковзання ґрунту по сталі замінюється тертям ґрунту по ґрунту, величина якого в три-чотири рази більше. Таким чином, при забезпеченні сходу бульбоносного шару з прутків, а не вивантаження його круто встановленими прутками в поздовжньовертикальній площині, забезпечується суттєве зниження тягового опору. Регульований нахил α площини розташування сепаруючих прутків в поперечновертикальній площині забезпечує скочування великих грудок і бульб вправо і ліворуч від лінії руху. Таким чином регулювання величин кутів α і β забезпечує високу адаптивність робочого органу в широкому діапазоні природно-кліматичних умов, що змінюються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Картоплепідкопуючий робочий орган, що складається із стійки, жорстко сполученої із стрілчастим підкопуючим лемешем, правої і лівої полиць прутків і регулювального механізму, що змінює кут нахилу площини розташування кінців сепаруючих прутків до горизонту в поперечно-вертикальній площині, який відрізняється тим, що механізм регулювання із стійкою з'єднується за допомогою хомута з можливістю зміни висоти. 2. Картоплепідкопуючий робочий орган за п. 1, який відрізняється тим, що сепаруючі прутки сполучені з підкопуючим стрілчастим лемешем з можливістю зміни кута їх нахилу до горизонту в подовжньо-вертикальній площині. 1 UA 106397 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
