Електрична розетка

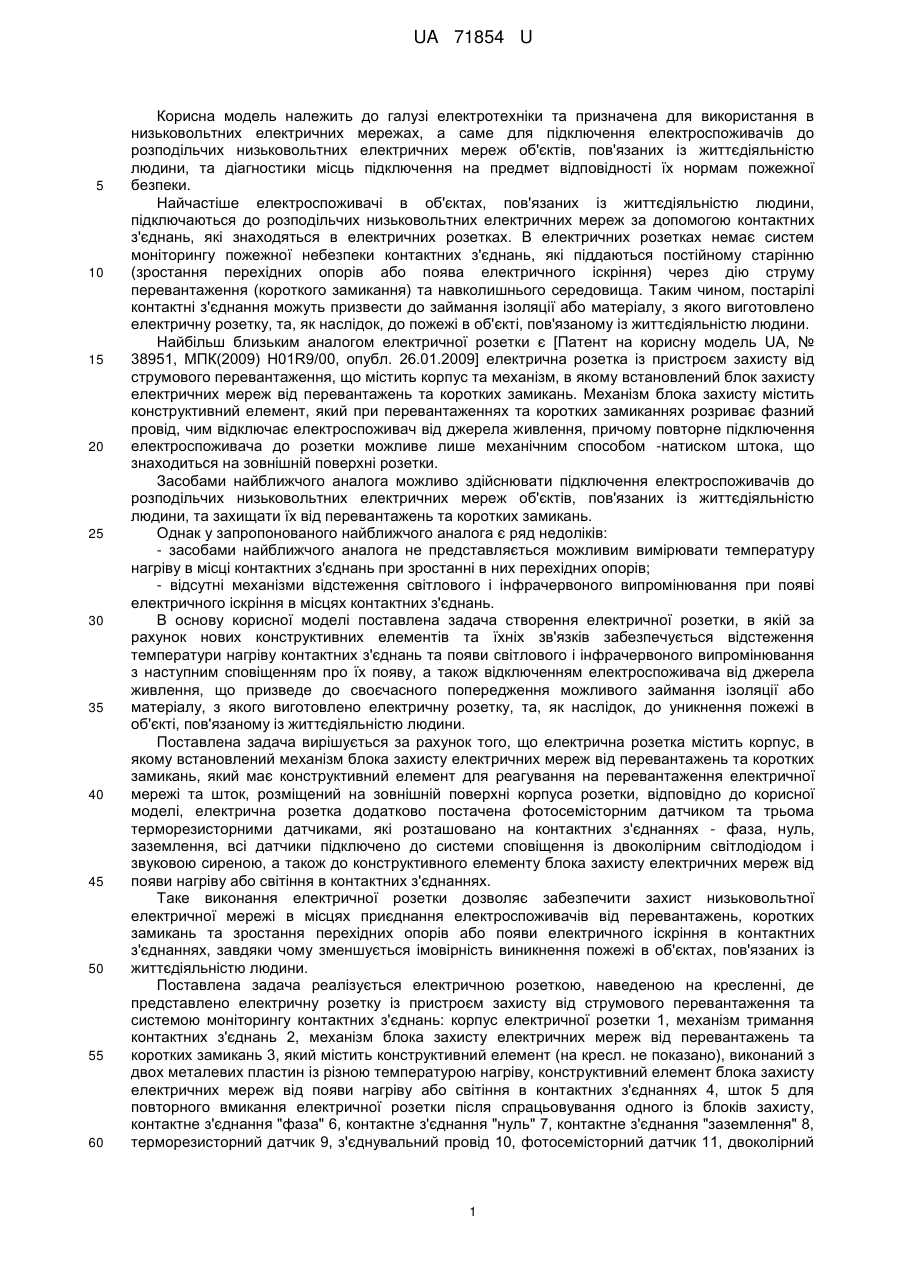

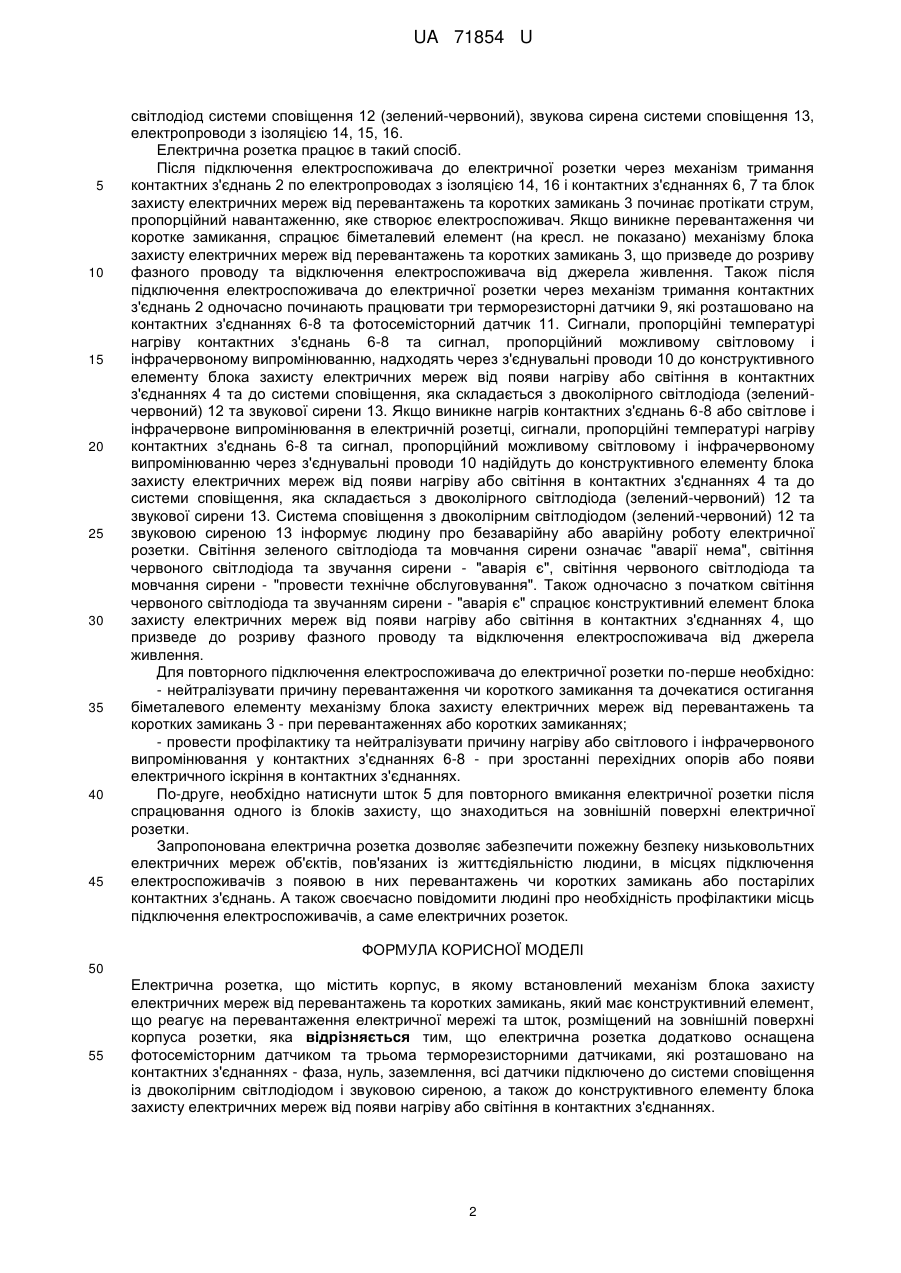

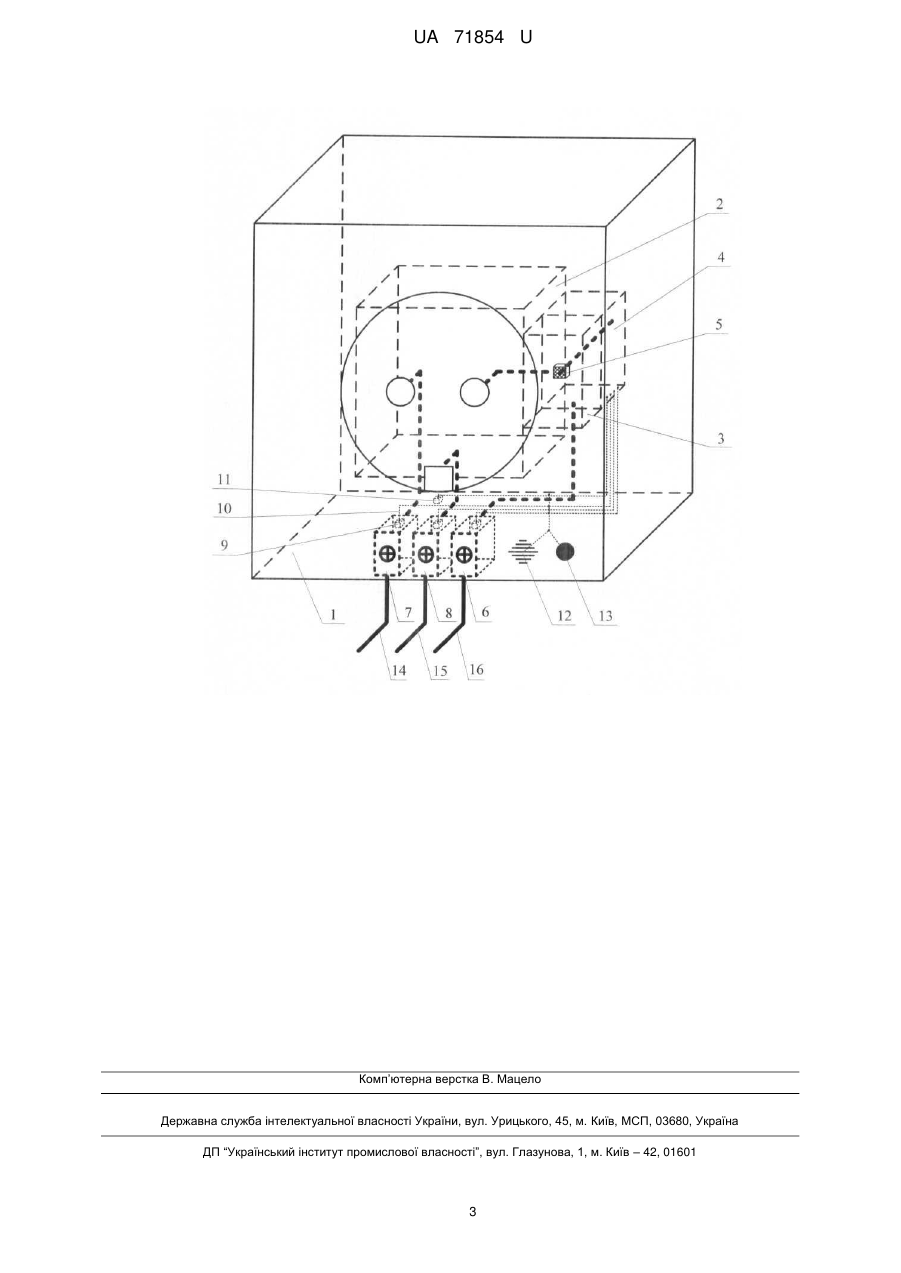

Реферат: Електрична розетка містить корпус, в якому встановлений механізм блока захисту електричних мереж від перевантажень та коротких замикань, який має конструктивний елемент, що реагує на перевантаження електричної мережі та шток, розміщений на зовнішній поверхні корпуса розетки. Електрична розетка додатково постачена фотосемісторним датчиком та трьома терморезисторними датчиками, які розташовано на контактних з'єднаннях - фаза, нуль, заземлення, всі датчики підключено до системи сповіщення із двоколірним світлодіодом і звуковою сиреною, а також до конструктивного елементу блока захисту електричних мереж від появи нагріву або світіння в контактних з'єднаннях. UA 71854 U (54) ЕЛЕКТРИЧНА РОЗЕТКА UA 71854 U UA 71854 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки та призначена для використання в низьковольтних електричних мережах, а саме для підключення електроспоживачів до розподільчих низьковольтних електричних мереж об'єктів, пов'язаних із життєдіяльністю людини, та діагностики місць підключення на предмет відповідності їх нормам пожежної безпеки. Найчастіше електроспоживачі в об'єктах, пов'язаних із життєдіяльністю людини, підключаються до розподільчих низьковольтних електричних мереж за допомогою контактних з'єднань, які знаходяться в електричних розетках. В електричних розетках немає систем моніторингу пожежної небезпеки контактних з'єднань, які піддаються постійному старінню (зростання перехідних опорів або поява електричного іскріння) через дію струму перевантаження (короткого замикання) та навколишнього середовища. Таким чином, постарілі контактні з'єднання можуть призвести до займання ізоляції або матеріалу, з якого виготовлено електричну розетку, та, як наслідок, до пожежі в об'єкті, пов'язаному із життєдіяльністю людини. Найбільш близьким аналогом електричної розетки є [Патент на корисну модель UA, № 38951, МПК(2009) H01R9/00, опубл. 26.01.2009] електрична розетка із пристроєм захисту від струмового перевантаження, що містить корпус та механізм, в якому встановлений блок захисту електричних мереж від перевантажень та коротких замикань. Механізм блока захисту містить конструктивний елемент, який при перевантаженнях та коротких замиканнях розриває фазний провід, чим відключає електроспоживач від джерела живлення, причому повторне підключення електроспоживача до розетки можливе лише механічним способом -натиском штока, що знаходиться на зовнішній поверхні розетки. Засобами найближчого аналога можливо здійснювати підключення електроспоживачів до розподільчих низьковольтних електричних мереж об'єктів, пов'язаних із життєдіяльністю людини, та захищати їх від перевантажень та коротких замикань. Однак у запропонованого найближчого аналога є ряд недоліків: - засобами найближчого аналога не представляється можливим вимірювати температуру нагріву в місці контактних з'єднань при зростанні в них перехідних опорів; - відсутні механізми відстеження світлового і інфрачервоного випромінювання при появі електричного іскріння в місцях контактних з'єднань. В основу корисної моделі поставлена задача створення електричної розетки, в якій за рахунок нових конструктивних елементів та їхніх зв'язків забезпечується відстеження температури нагріву контактних з'єднань та появи світлового і інфрачервоного випромінювання з наступним сповіщенням про їх появу, а також відключенням електроспоживача від джерела живлення, що призведе до своєчасного попередження можливого займання ізоляції або матеріалу, з якого виготовлено електричну розетку, та, як наслідок, до уникнення пожежі в об'єкті, пов'язаному із життєдіяльністю людини. Поставлена задача вирішується за рахунок того, що електрична розетка містить корпус, в якому встановлений механізм блока захисту електричних мереж від перевантажень та коротких замикань, який має конструктивний елемент для реагування на перевантаження електричної мережі та шток, розміщений на зовнішній поверхні корпуса розетки, відповідно до корисної моделі, електрична розетка додатково постачена фотосемісторним датчиком та трьома терморезисторними датчиками, які розташовано на контактних з'єднаннях - фаза, нуль, заземлення, всі датчики підключено до системи сповіщення із двоколірним світлодіодом і звуковою сиреною, а також до конструктивного елементу блока захисту електричних мереж від появи нагріву або світіння в контактних з'єднаннях. Таке виконання електричної розетки дозволяє забезпечити захист низьковольтної електричної мережі в місцях приєднання електроспоживачів від перевантажень, коротких замикань та зростання перехідних опорів або появи електричного іскріння в контактних з'єднаннях, завдяки чому зменшується імовірність виникнення пожежі в об'єктах, пов'язаних із життєдіяльністю людини. Поставлена задача реалізується електричною розеткою, наведеною на кресленні, де представлено електричну розетку із пристроєм захисту від струмового перевантаження та системою моніторингу контактних з'єднань: корпус електричної розетки 1, механізм тримання контактних з'єднань 2, механізм блока захисту електричних мереж від перевантажень та коротких замикань 3, який містить конструктивний елемент (на кресл. не показано), виконаний з двох металевих пластин із різною температурою нагріву, конструктивний елемент блока захисту електричних мереж від появи нагріву або світіння в контактних з'єднаннях 4, шток 5 для повторного вмикання електричної розетки після спрацьовування одного із блоків захисту, контактне з'єднання "фаза" 6, контактне з'єднання "нуль" 7, контактне з'єднання "заземлення" 8, терморезисторний датчик 9, з'єднувальний провід 10, фотосемісторний датчик 11, двоколірний 1 UA 71854 U 5 10 15 20 25 30 35 40 45 світлодіод системи сповіщення 12 (зелений-червоний), звукова сирена системи сповіщення 13, електропроводи з ізоляцією 14, 15, 16. Електрична розетка працює в такий спосіб. Після підключення електроспоживача до електричної розетки через механізм тримання контактних з'єднань 2 по електропроводах з ізоляцією 14, 16 і контактних з'єднаннях 6, 7 та блок захисту електричних мереж від перевантажень та коротких замикань 3 починає протікати струм, пропорційний навантаженню, яке створює електроспоживач. Якщо виникне перевантаження чи коротке замикання, спрацює біметалевий елемент (на кресл. не показано) механізму блока захисту електричних мереж від перевантажень та коротких замикань 3, що призведе до розриву фазного проводу та відключення електроспоживача від джерела живлення. Також після підключення електроспоживача до електричної розетки через механізм тримання контактних з'єднань 2 одночасно починають працювати три терморезисторні датчики 9, які розташовано на контактних з'єднаннях 6-8 та фотосемісторний датчик 11. Сигнали, пропорційні температурі нагріву контактних з'єднань 6-8 та сигнал, пропорційний можливому світловому і інфрачервоному випромінюванню, надходять через з'єднувальні проводи 10 до конструктивного елементу блока захисту електричних мереж від появи нагріву або світіння в контактних з'єднаннях 4 та до системи сповіщення, яка складається з двоколірного світлодіода (зеленийчервоний) 12 та звукової сирени 13. Якщо виникне нагрів контактних з'єднань 6-8 або світлове і інфрачервоне випромінювання в електричній розетці, сигнали, пропорційні температурі нагріву контактних з'єднань 6-8 та сигнал, пропорційний можливому світловому і інфрачервоному випромінюванню через з'єднувальні проводи 10 надійдуть до конструктивного елементу блока захисту електричних мереж від появи нагріву або світіння в контактних з'єднаннях 4 та до системи сповіщення, яка складається з двоколірного світлодіода (зелений-червоний) 12 та звукової сирени 13. Система сповіщення з двоколірним світлодіодом (зелений-червоний) 12 та звуковою сиреною 13 інформує людину про безаварійну або аварійну роботу електричної розетки. Світіння зеленого світлодіода та мовчання сирени означає "аварії нема", світіння червоного світлодіода та звучання сирени - "аварія є", світіння червоного світлодіода та мовчання сирени - "провести технічне обслуговування". Також одночасно з початком світіння червоного світлодіода та звучанням сирени - "аварія є" спрацює конструктивний елемент блока захисту електричних мереж від появи нагріву або світіння в контактних з'єднаннях 4, що призведе до розриву фазного проводу та відключення електроспоживача від джерела живлення. Для повторного підключення електроспоживача до електричної розетки по-перше необхідно: - нейтралізувати причину перевантаження чи короткого замикання та дочекатися остигання біметалевого елементу механізму блока захисту електричних мереж від перевантажень та коротких замикань 3 - при перевантаженнях або коротких замиканнях; - провести профілактику та нейтралізувати причину нагріву або світлового і інфрачервоного випромінювання у контактних з'єднаннях 6-8 - при зростанні перехідних опорів або появи електричного іскріння в контактних з'єднаннях. По-друге, необхідно натиснути шток 5 для повторного вмикання електричної розетки після спрацювання одного із блоків захисту, що знаходиться на зовнішній поверхні електричної розетки. Запропонована електрична розетка дозволяє забезпечити пожежну безпеку низьковольтних електричних мереж об'єктів, пов'язаних із життєдіяльністю людини, в місцях підключення електроспоживачів з появою в них перевантажень чи коротких замикань або постарілих контактних з'єднань. А також своєчасно повідомити людині про необхідність профілактики місць підключення електроспоживачів, а саме електричних розеток. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Електрична розетка, що містить корпус, в якому встановлений механізм блока захисту електричних мереж від перевантажень та коротких замикань, який має конструктивний елемент, що реагує на перевантаження електричної мережі та шток, розміщений на зовнішній поверхні корпуса розетки, яка відрізняється тим, що електрична розетка додатково оснащена фотосемісторним датчиком та трьома терморезисторними датчиками, які розташовано на контактних з'єднаннях - фаза, нуль, заземлення, всі датчики підключено до системи сповіщення із двоколірним світлодіодом і звуковою сиреною, а також до конструктивного елементу блока захисту електричних мереж від появи нагріву або світіння в контактних з'єднаннях. 2 UA 71854 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
