Засіб для ураження підводних човнів

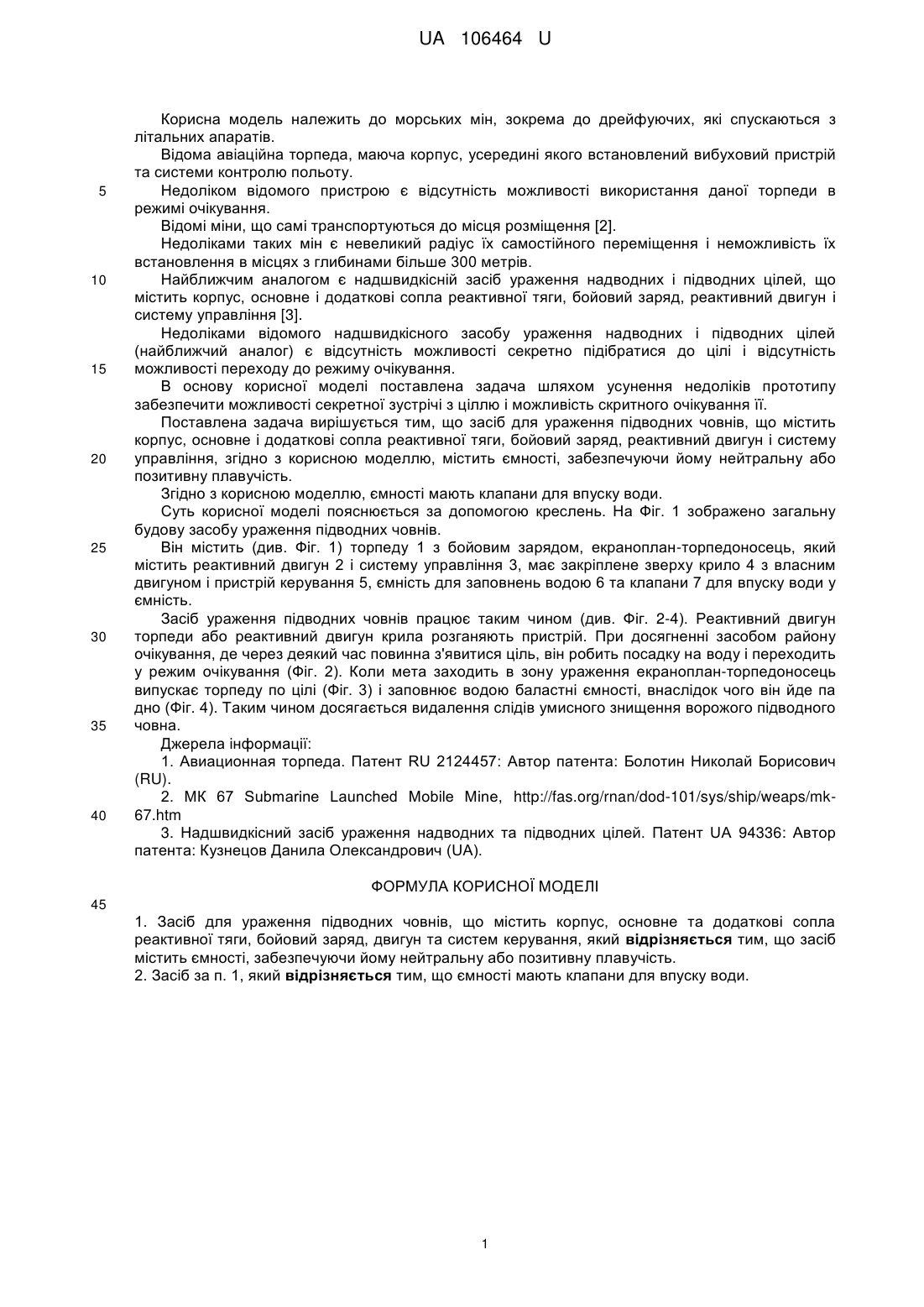

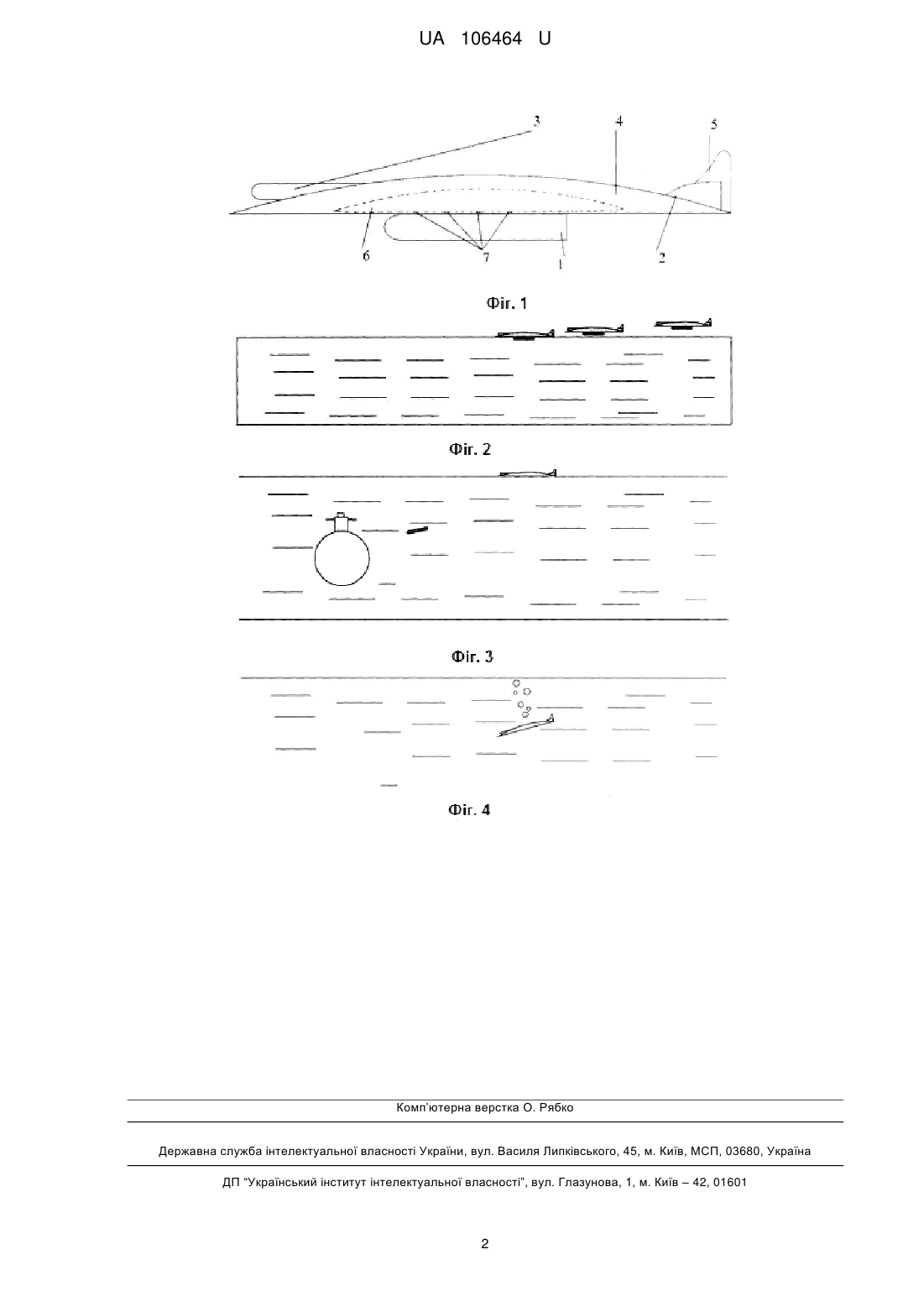

Реферат: Засіб для ураження підводних човнів містить корпус, основне та додаткові сопла реактивної тяги, бойовий заряд, двигун та систему керування, ємності. UA 106464 U (54) ЗАСІБ ДЛЯ УРАЖЕННЯ ПІДВОДНИХ ЧОВНІВ UA 106464 U UA 106464 U 5 10 15 20 25 30 35 40 Корисна модель належить до морських мін, зокрема до дрейфуючих, які спускаються з літальних апаратів. Відома авіаційна торпеда, маюча корпус, усередині якого встановлений вибуховий пристрій та системи контролю польоту. Недоліком відомого пристрою є відсутність можливості використання даної торпеди в режимі очікування. Відомі міни, що самі транспортуються до місця розміщення [2]. Недоліками таких мін є невеликий радіус їх самостійного переміщення і неможливість їх встановлення в місцях з глибинами більше 300 метрів. Найближчим аналогом є надшвидкісній засіб ураження надводних і підводних цілей, що містить корпус, основне і додаткові сопла реактивної тяги, бойовий заряд, реактивний двигун і систему управління [3]. Недоліками відомого надшвидкісного засобу ураження надводних і підводних цілей (найближчий аналог) є відсутність можливості секретно підібратися до цілі і відсутність можливості переходу до режиму очікування. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити можливості секретної зустрічі з ціллю і можливість скритного очікування її. Поставлена задача вирішується тим, що засіб для ураження підводних човнів, що містить корпус, основне і додаткові сопла реактивної тяги, бойовий заряд, реактивний двигун і систему управління, згідно з корисною моделлю, містить ємності, забезпечуючи йому нейтральну або позитивну плавучість. Згідно з корисною моделлю, ємності мають клапани для впуску води. Суть корисної моделі пояснюється за допомогою креслень. На Фіг. 1 зображено загальну будову засобу ураження підводних човнів. Він містить (див. Фіг. 1) торпеду 1 з бойовим зарядом, екраноплан-торпедоносець, який містить реактивний двигун 2 і систему управління 3, має закріплене зверху крило 4 з власним двигуном і пристрій керування 5, ємність для заповнень водою 6 та клапани 7 для впуску води у ємність. Засіб ураження підводних човнів працює таким чином (див. Фіг. 2-4). Реактивний двигун торпеди або реактивний двигун крила розганяють пристрій. При досягненні засобом району очікування, де через деякий час повинна з'явитися ціль, він робить посадку на воду і переходить у режим очікування (Фіг. 2). Коли мета заходить в зону ураження екраноплан-торпедоносець випускає торпеду по цілі (Фіг. 3) і заповнює водою баластні ємності, внаслідок чого він йде па дно (Фіг. 4). Таким чином досягається видалення слідів умисного знищення ворожого підводного човна. Джерела інформації: 1. Авиационная торпеда. Патент RU 2124457: Автор патента: Болотин Николай Борисович (RU). 2. МК 67 Submarine Launched Mobile Mine, http://fas.org/rnan/dod-101/sys/ship/weaps/mk67.htm 3. Надшвидкісний засіб ураження надводних та підводних цілей. Патент UA 94336: Автор патента: Кузнецов Данила Олександрович (UA). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Засіб для ураження підводних човнів, що містить корпус, основне та додаткові сопла реактивної тяги, бойовий заряд, двигун та систем керування, який відрізняється тим, що засіб містить ємності, забезпечуючи йому нейтральну або позитивну плавучість. 2. Засіб за п. 1, який відрізняється тим, що ємності мають клапани для впуску води. 1 UA 106464 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
