Канатний блок

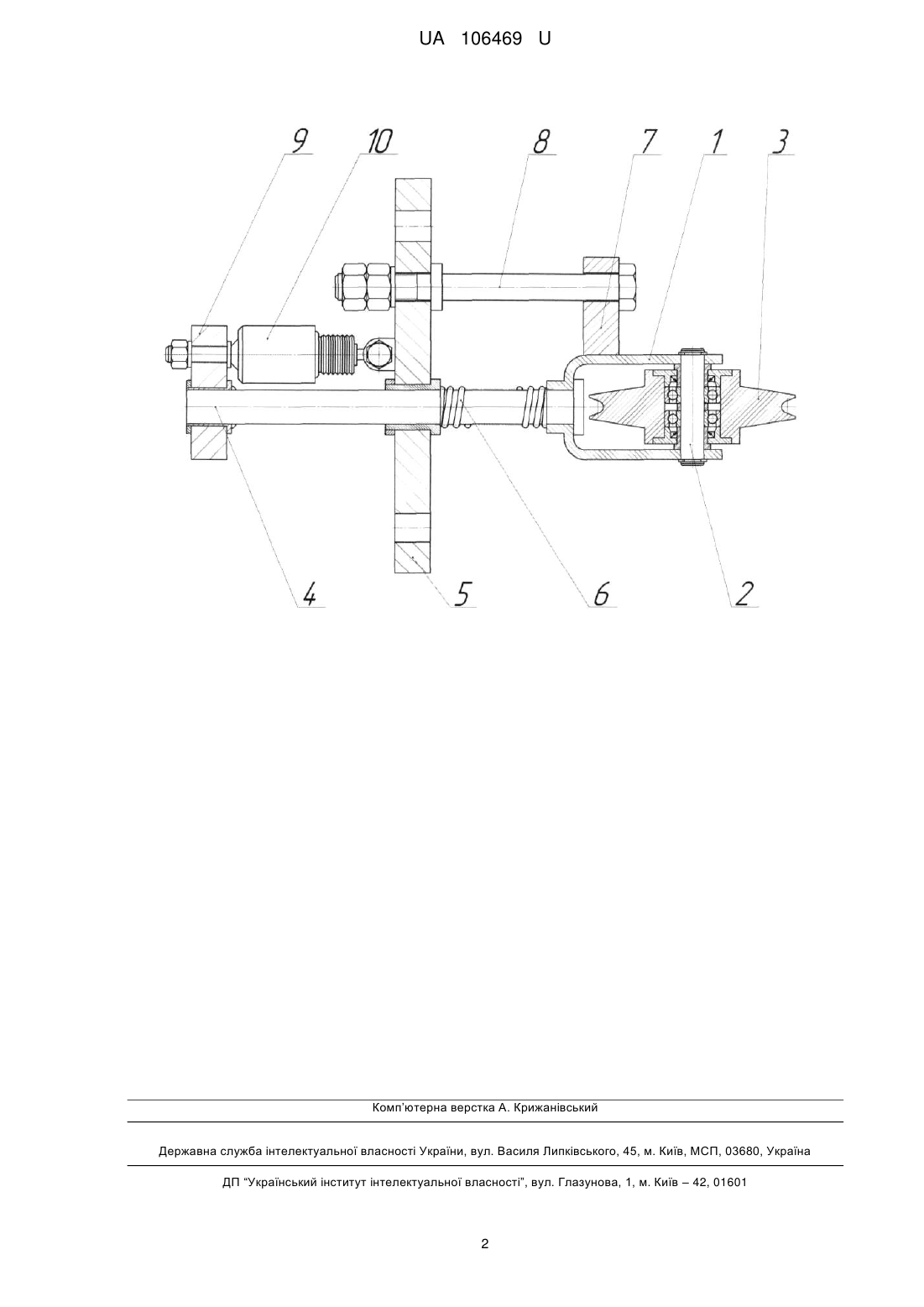

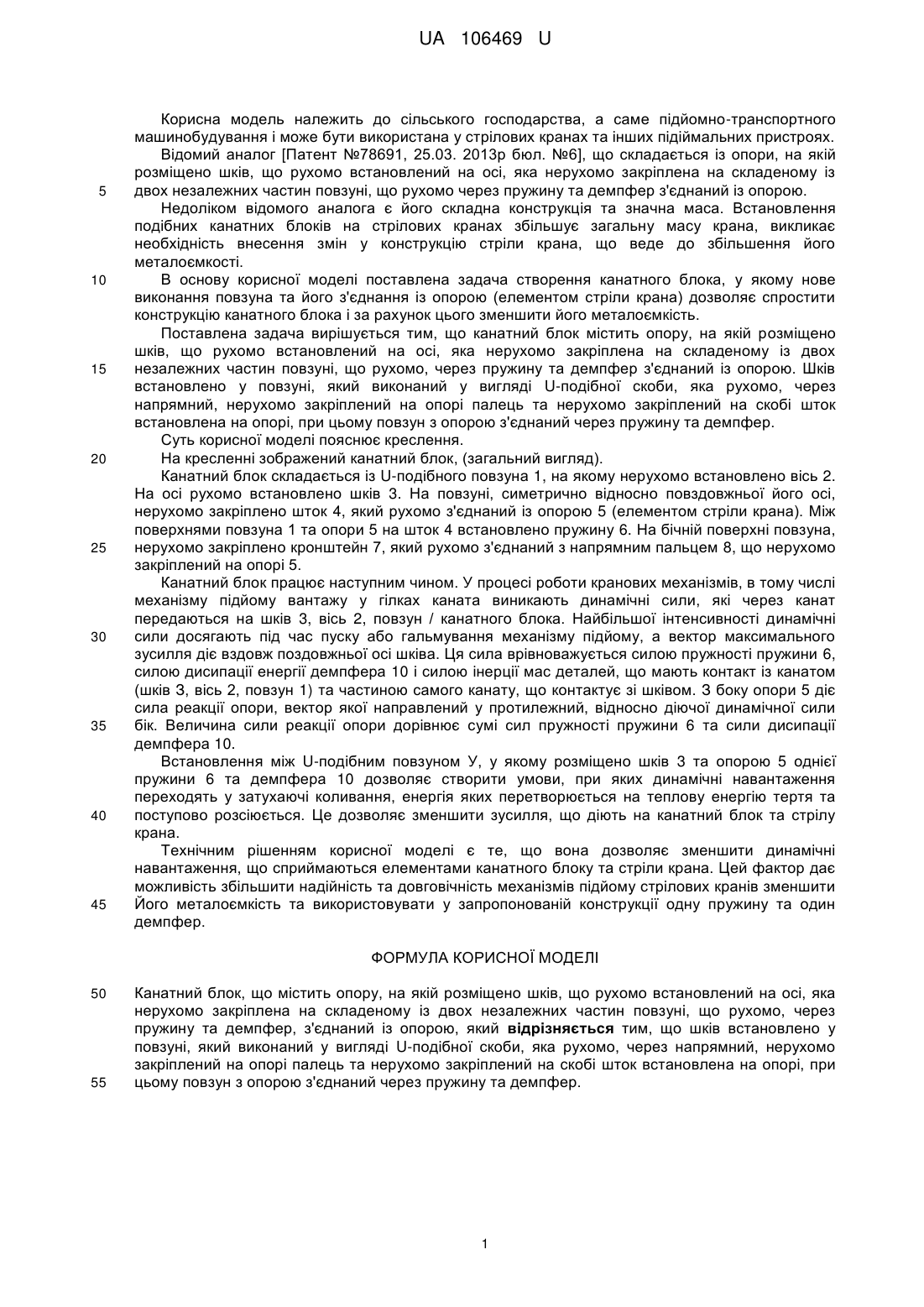

Реферат: Канатний блок містить опору, на якій розміщено шків, що рухомо встановлений на осі, яка нерухомо закріплена на складеному із двох незалежних частин повзуні, що рухомо, через пружину та демпфер, з'єднаний із опорою. Шків встановлено у повзуні, який виконаний у вигляді U-подібної скоби, яка рухомо, через напрямний, нерухомо закріплений на опорі палець та нерухомо закріплений на скобі шток встановлена на опорі, при цьому повзун з опорою з'єднаний через пружину та демпфер. UA 106469 U (54) КАНАТНИЙ БЛОК UA 106469 U UA 106469 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільського господарства, а саме підйомно-транспортного машинобудування і може бути використана у стрілових кранах та інших підіймальних пристроях. Відомий аналог [Патент №78691, 25.03. 2013р бюл. №6], що складається із опори, на якій розміщено шків, що рухомо встановлений на осі, яка нерухомо закріплена на складеному із двох незалежних частин повзуні, що рухомо через пружину та демпфер з'єднаний із опорою. Недоліком відомого аналога є його складна конструкція та значна маса. Встановлення подібних канатних блоків на стрілових кранах збільшує загальну масу крана, викликає необхідність внесення змін у конструкцію стріли крана, що веде до збільшення його металоємкості. В основу корисної моделі поставлена задача створення канатного блока, у якому нове виконання повзуна та його з'єднання із опорою (елементом стріли крана) дозволяє спростити конструкцію канатного блока і за рахунок цього зменшити його металоємкість. Поставлена задача вирішується тим, що канатний блок містить опору, на якій розміщено шків, що рухомо встановлений на осі, яка нерухомо закріплена на складеному із двох незалежних частин повзуні, що рухомо, через пружину та демпфер з'єднаний із опорою. Шків встановлено у повзуні, який виконаний у вигляді U-подібної скоби, яка рухомо, через напрямний, нерухомо закріплений на опорі палець та нерухомо закріплений на скобі шток встановлена на опорі, при цьому повзун з опорою з'єднаний через пружину та демпфер. Суть корисної моделі пояснює креслення. На кресленні зображений канатний блок, (загальний вигляд). Канатний блок складається із U-подібного повзуна 1, на якому нерухомо встановлено вісь 2. На осі рухомо встановлено шків 3. На повзуні, симетрично відносно повздовжньої його осі, нерухомо закріплено шток 4, який рухомо з'єднаний із опорою 5 (елементом стріли крана). Між поверхнями повзуна 1 та опори 5 на шток 4 встановлено пружину 6. На бічній поверхні повзуна, нерухомо закріплено кронштейн 7, який рухомо з'єднаний з напрямним пальцем 8, що нерухомо закріплений на опорі 5. Канатний блок працює наступним чином. У процесі роботи кранових механізмів, в тому числі механізму підйому вантажу у гілках каната виникають динамічні сили, які через канат передаються на шків 3, вісь 2, повзун / канатного блока. Найбільшої інтенсивності динамічні сили досягають під час пуску або гальмування механізму підйому, а вектор максимального зусилля діє вздовж поздовжньої осі шківа. Ця сила врівноважується силою пружності пружини 6, силою дисипації енергії демпфера 10 і силою інерції мас деталей, що мають контакт із канатом (шків З, вісь 2, повзун 1) та частиною самого канату, що контактує зі шківом. З боку опори 5 діє сила реакції опори, вектор якої направлений у протилежний, відносно діючої динамічної сили бік. Величина сили реакції опори дорівнює сумі сил пружності пружини 6 та сили дисипації демпфера 10. Встановлення між U-подібним повзуном У, у якому розміщено шків 3 та опорою 5 однієї пружини 6 та демпфера 10 дозволяє створити умови, при яких динамічні навантаження переходять у затухаючі коливання, енергія яких перетворюється на теплову енергію тертя та поступово розсіюється. Це дозволяє зменшити зусилля, що діють на канатний блок та стрілу крана. Технічним рішенням корисної моделі є те, що вона дозволяє зменшити динамічні навантаження, що сприймаються елементами канатного блоку та стріли крана. Цей фактор дає можливість збільшити надійність та довговічність механізмів підйому стрілових кранів зменшити Його металоємкість та використовувати у запропонованій конструкції одну пружину та один демпфер. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Канатний блок, що містить опору, на якій розміщено шків, що рухомо встановлений на осі, яка нерухомо закріплена на складеному із двох незалежних частин повзуні, що рухомо, через пружину та демпфер, з'єднаний із опорою, який відрізняється тим, що шків встановлено у повзуні, який виконаний у вигляді U-подібної скоби, яка рухомо, через напрямний, нерухомо закріплений на опорі палець та нерухомо закріплений на скобі шток встановлена на опорі, при цьому повзун з опорою з'єднаний через пружину та демпфер. 1 UA 106469 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
