Канатний блок

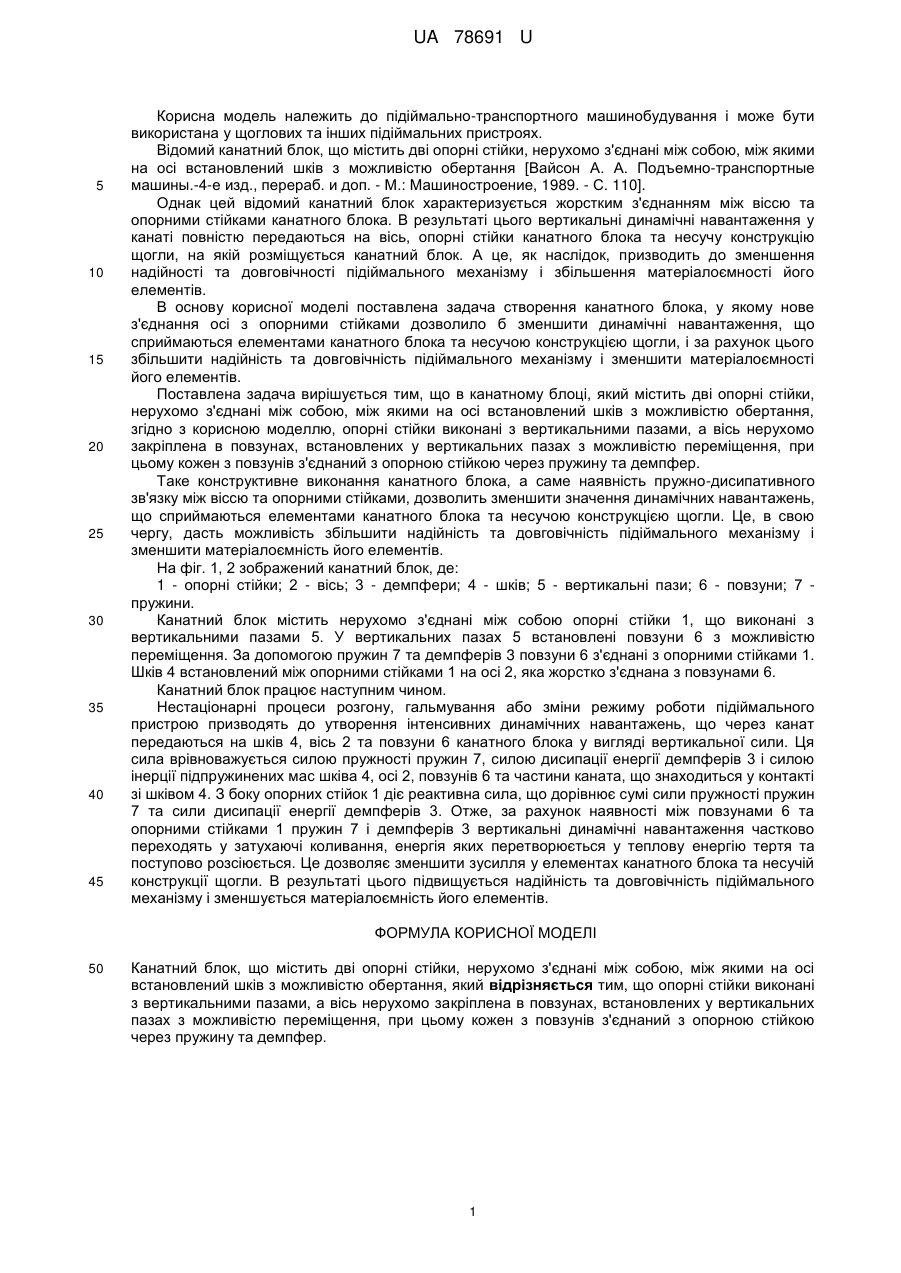

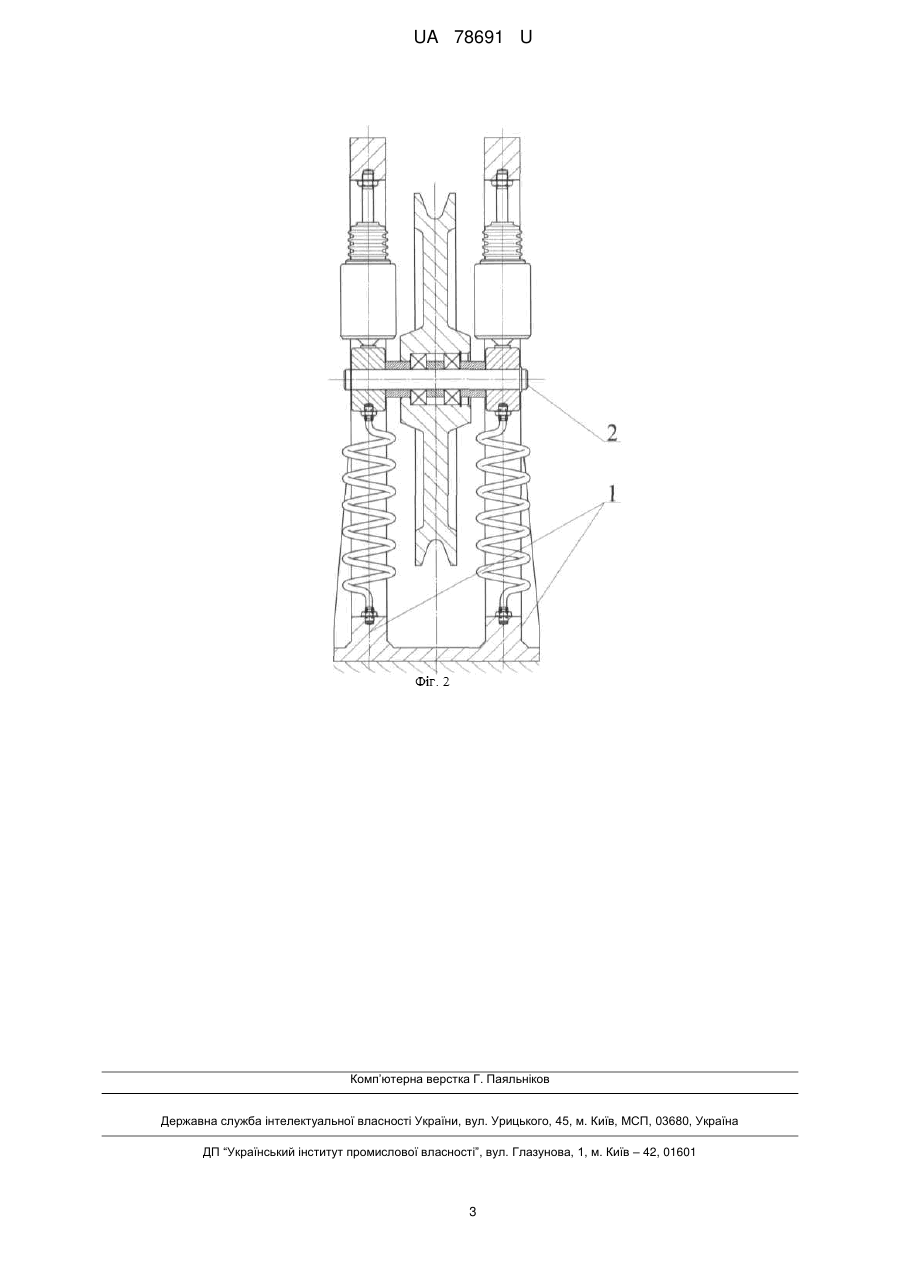

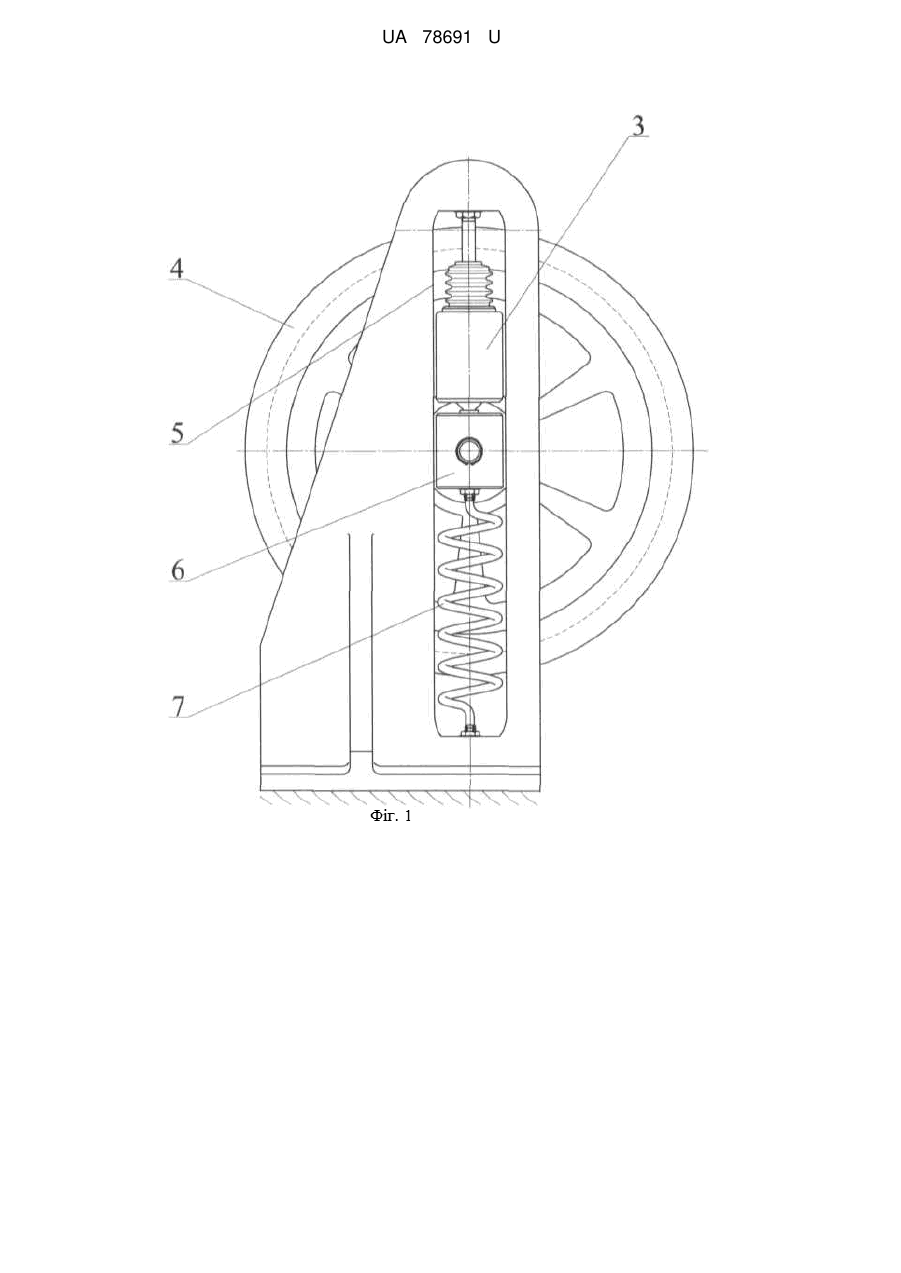

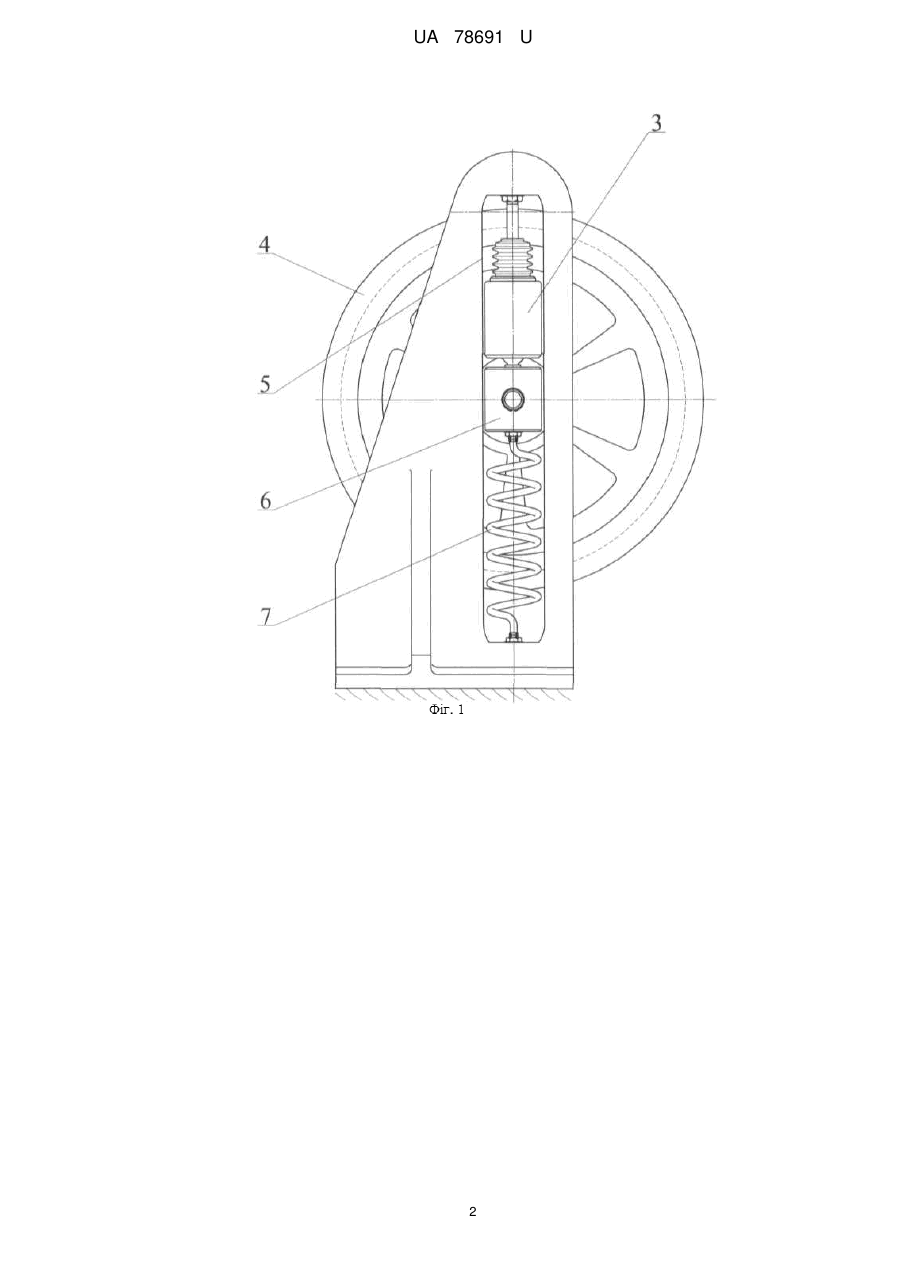

Реферат: UA 78691 U UA 78691 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до підіймально-транспортного машинобудування і може бути використана у щоглових та інших підіймальних пристроях. Відомий канатний блок, що містить дві опорні стійки, нерухомо з'єднані між собою, між якими на осі встановлений шків з можливістю обертання [Вайсон А. А. Подъемно-транспортные машины.-4-е изд., перераб. и доп. - М.: Машиностроение, 1989. - С. 110]. Однак цей відомий канатний блок характеризується жорстким з'єднанням між віссю та опорними стійками канатного блока. В результаті цього вертикальні динамічні навантаження у канаті повністю передаються на вісь, опорні стійки канатного блока та несучу конструкцію щогли, на якій розміщується канатний блок. А це, як наслідок, призводить до зменшення надійності та довговічності підіймального механізму і збільшення матеріалоємності його елементів. В основу корисної моделі поставлена задача створення канатного блока, у якому нове з'єднання осі з опорними стійками дозволило б зменшити динамічні навантаження, що сприймаються елементами канатного блока та несучою конструкцією щогли, і за рахунок цього збільшити надійність та довговічність підіймального механізму і зменшити матеріалоємності його елементів. Поставлена задача вирішується тим, що в канатному блоці, який містить дві опорні стійки, нерухомо з'єднані між собою, між якими на осі встановлений шків з можливістю обертання, згідно з корисною моделлю, опорні стійки виконані з вертикальними пазами, а вісь нерухомо закріплена в повзунах, встановлених у вертикальних пазах з можливістю переміщення, при цьому кожен з повзунів з'єднаний з опорною стійкою через пружину та демпфер. Таке конструктивне виконання канатного блока, а саме наявність пружно-дисипативного зв'язку між віссю та опорними стійками, дозволить зменшити значення динамічних навантажень, що сприймаються елементами канатного блока та несучою конструкцією щогли. Це, в свою чергу, дасть можливість збільшити надійність та довговічність підіймального механізму і зменшити матеріалоємність його елементів. На фіг. 1, 2 зображений канатний блок, де: 1 - опорні стійки; 2 - вісь; 3 - демпфери; 4 - шків; 5 - вертикальні пази; 6 - повзуни; 7 пружини. Канатний блок містить нерухомо з'єднані між собою опорні стійки 1, що виконані з вертикальними пазами 5. У вертикальних пазах 5 встановлені повзуни 6 з можливістю переміщення. За допомогою пружин 7 та демпферів 3 повзуни 6 з'єднані з опорними стійками 1. Шків 4 встановлений між опорними стійками 1 на осі 2, яка жорстко з'єднана з повзунами 6. Канатний блок працює наступним чином. Нестаціонарні процеси розгону, гальмування або зміни режиму роботи підіймального пристрою призводять до утворення інтенсивних динамічних навантажень, що через канат передаються на шків 4, вісь 2 та повзуни 6 канатного блока у вигляді вертикальної сили. Ця сила врівноважується силою пружності пружин 7, силою дисипації енергії демпферів 3 і силою інерції підпружинених мас шківа 4, осі 2, повзунів 6 та частини каната, що знаходиться у контакті зі шківом 4. З боку опорних стійок 1 діє реактивна сила, що дорівнює сумі сили пружності пружин 7 та сили дисипації енергії демпферів 3. Отже, за рахунок наявності між повзунами 6 та опорними стійками 1 пружин 7 і демпферів 3 вертикальні динамічні навантаження частково переходять у затухаючі коливання, енергія яких перетворюється у теплову енергію тертя та поступово розсіюється. Це дозволяє зменшити зусилля у елементах канатного блока та несучій конструкції щогли. В результаті цього підвищується надійність та довговічність підіймального механізму і зменшується матеріалоємність його елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Канатний блок, що містить дві опорні стійки, нерухомо з'єднані між собою, між якими на осі встановлений шків з можливістю обертання, який відрізняється тим, що опорні стійки виконані з вертикальними пазами, а вісь нерухомо закріплена в повзунах, встановлених у вертикальних пазах з можливістю переміщення, при цьому кожен з повзунів з'єднаний з опорною стійкою через пружину та демпфер. 1 UA 78691 U 2 UA 78691 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
