Канатний блок

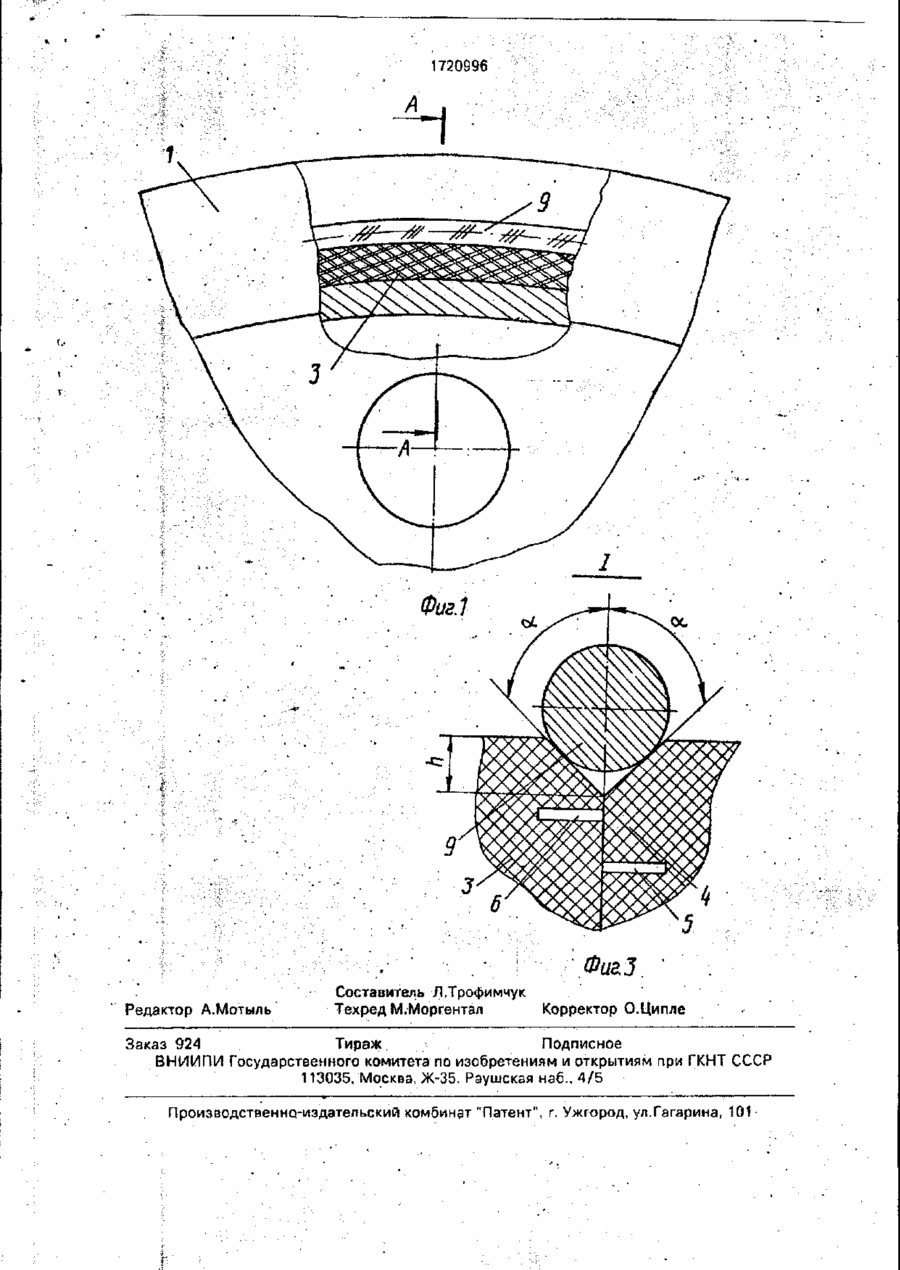

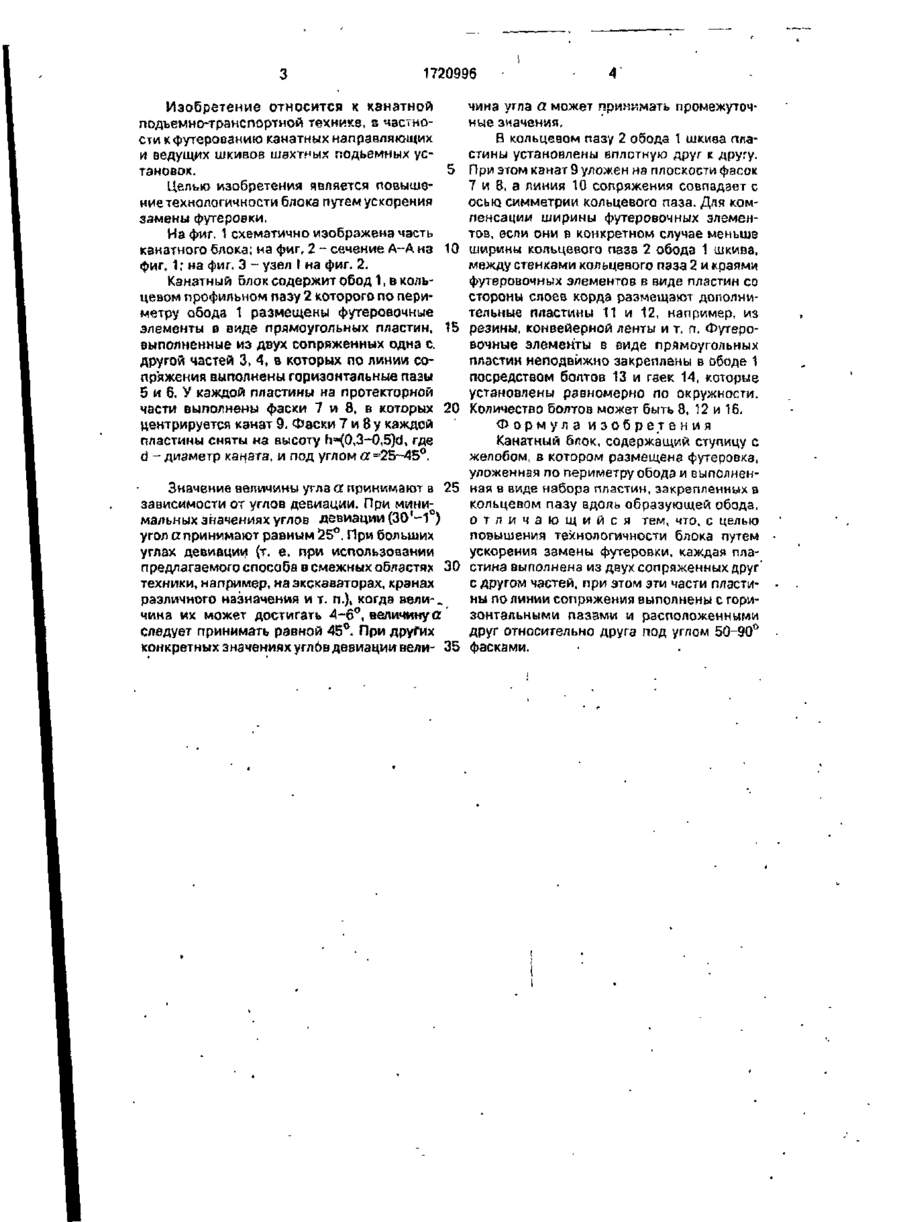

Изобретение относится к канатной подьемно-транспортной технике, в частности к футерованию канатных направляющих и ведущих шкивов шахтных подъемных установок. Целью изобретения является повышение технологичности блока путем ускорения замены футеровки. Канатный блок включает обод, в кольцевом профильном пазу 2 которого по периметру обода размещены футеровочные элементы в виде прямоугольных пластин, выполненных из двух сопряженных одна с другой частей 3, 4. в которых по линии сопряжения выполнены горизонтальные пазы У каждой пластины на протекторной части выполнены фаски 7 и 8 в которых центрируется канат 9 3 ил ел С ю о Фиг 1 1720996 Изобретение относится к канатной подъемно-транспортной технике, а частности к футерованию канатных направляющих и ведущих шкивов шахтных подъемных установок. Целью изобретения является повышение технологичности блока путем ускорения замены футеровки. На фиг, 1 схематично изображена часть канатного блока; на фиг, 2 - сечение А-А из фиг, 1; на фиг, 3 - узел I на фиг. 2. Канатный блок содержит обод 1, в кольцевом профильном пазу 2 которого по периметру обода 1 размещены футеровочные элементы в виде прямоугольных пластин, выполненные из двух сопряженных одна с. другой частей 3, 4, в которых по линии сопряжения выполнены горизонтальные пазы 5 и 6. У каждой пластины на протекторной части выполнены фаски 7 и 8, в которых центрируется канат 9. Фаски 7 и 8 у каждой пластины сняты на высоту НЦО^З—0,5)d* где d - диаметр каната, и под углом «=25-45°. 5 10 15 20 Значение величины углз а принимают в 25 зависимости от углов девиации. При минимальных значениях углов девиации (30'-1 ) угол а принимают равным 25°. При больших углах девиации (т. е. при использовании предлагаемого способа в смежных областях 30 техники, например, на экскаваторах, кранах различного назначения и т. п.), когда вели-, чина их может достигать 4-6°, величинуа следует принимать равной 45°. При других конкретных значениях углбв девиации вели- 35 чина угла а может принимать промежуточные значения, В кольцевом пазу 2 обода 1 шкива пластины установлены вплотную друг к другу. При этом канат 9 уложен на плоскости фасок 7 и 8, а линия 10 сопряжения совпадает с осью симметрии кольцевого паза. Для компенсации ширины футеровочных элементов, еспи они в конкретном случае меньше ширины кольцевого паза 2 обода 1 шкива, между стенками кольцевого паза 2 и краями футеровочных элементов в виде пластин со стороны слоев корда размещают дополнительные пластины 11 и 12, например, из резины, конвейерной ленты и т. п. Футеровочные элементы в виде прямоугольных пластин неподвижно закреплены в ободе 1 посредством болтов 13 и гаек 14, которые установлены равномерно по окружности. Количество болтов может быть 8, 12 и 16, Формула изобретения Канатный блок, содержащий ступицу с желобом, в котором размещена футеровка, уложенная по периметру обода и выполненная в виде набора пластин, закрепленных а кольцевом пазу вдоль образующей обода, о т л и ч а ю щ и й с я тем, что, с целью повышения технологичности блока путем ускорения замены футеровки, каждая пластина выполнена из даух сопряженных друг' с другом частей, при этом эти части пластины по линии сопряжения выполнены с горизонтальными паззми и расположенными друг относительно друга под углом 50-90° фасками. 1720996 - .\ І Редактор А.Мотыль Составитель Л.Трофимчук Техред М.Моргентал ФигЗ ' Корректор О.Ципле Заказ 924 Тираж. Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
