Посилений цвях

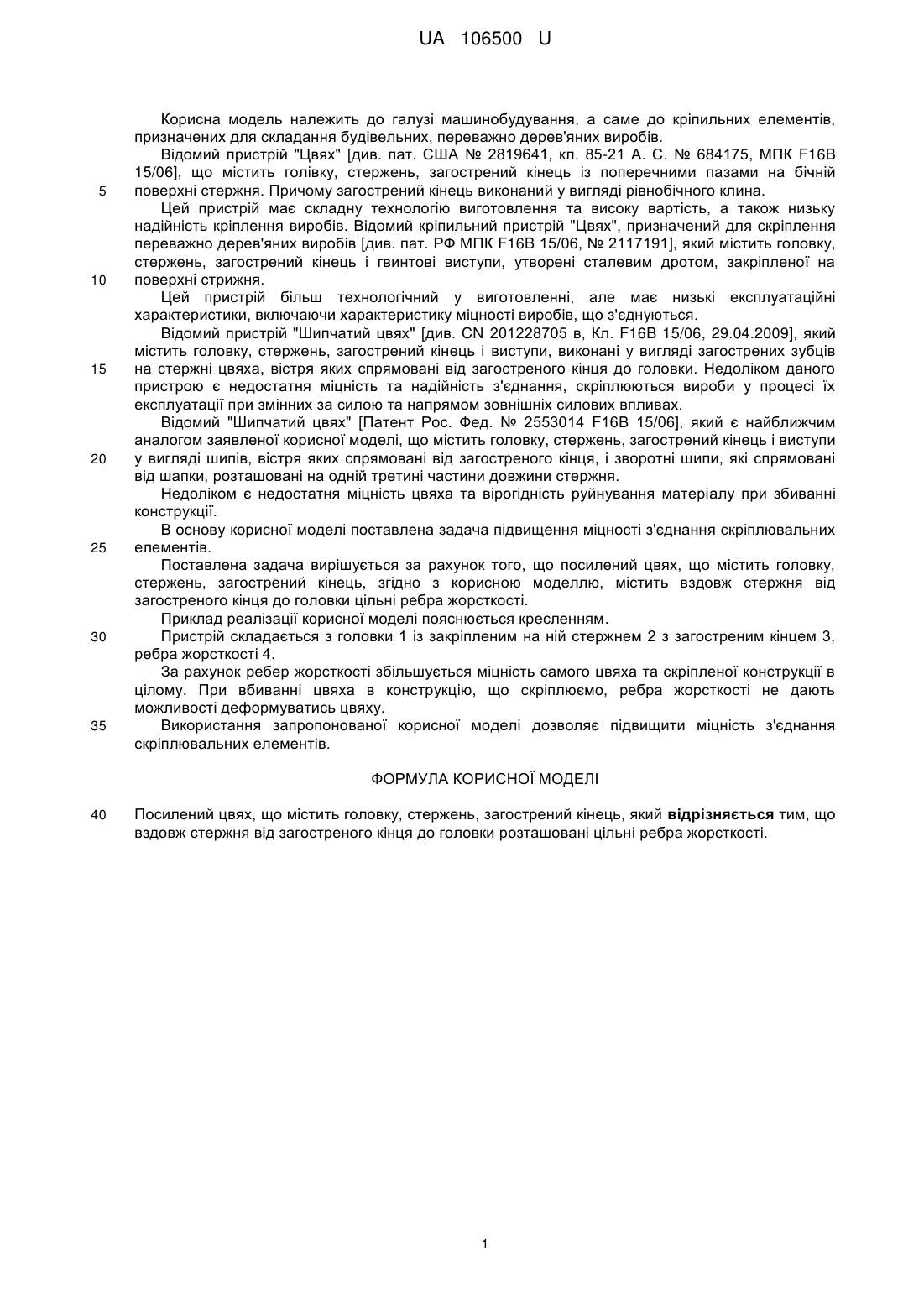

Реферат: Посилений цвях містить головку, стержень, загострений кінець, а вздовж стержня від загостреного кінця до головки розташовані цільні ребра жорсткості. UA 106500 U (54) ПОСИЛЕНИЙ ЦВЯХ UA 106500 U UA 106500 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування, а саме до кріпильних елементів, призначених для складання будівельних, переважно дерев'яних виробів. Відомий пристрій "Цвях" [див. пат. США № 2819641, кл. 85-21 А. С. № 684175, МПК F16B 15/06], що містить голівку, стержень, загострений кінець із поперечними пазами на бічній поверхні стержня. Причому загострений кінець виконаний у вигляді рівнобічного клина. Цей пристрій має складну технологію виготовлення та високу вартість, а також низьку надійність кріплення виробів. Відомий кріпильний пристрій "Цвях", призначений для скріплення переважно дерев'яних виробів [див. пат. РФ МПК F16B 15/06, № 2117191], який містить головку, стержень, загострений кінець і гвинтові виступи, утворені сталевим дротом, закріпленої на поверхні стрижня. Цей пристрій більш технологічний у виготовленні, але має низькі експлуатаційні характеристики, включаючи характеристику міцності виробів, що з'єднуються. Відомий пристрій "Шипчатий цвях" [див. CN 201228705 в, Кл. F16B 15/06, 29.04.2009], який містить головку, стержень, загострений кінець і виступи, виконані у вигляді загострених зубців на стержні цвяха, вістря яких спрямовані від загостреного кінця до головки. Недоліком даного пристрою є недостатня міцність та надійність з'єднання, скріплюються вироби у процесі їх експлуатації при змінних за силою та напрямом зовнішніх силових впливах. Відомий "Шипчатий цвях" [Патент Рос. Фед. № 2553014 F16В 15/06], який є найближчим аналогом заявленої корисної моделі, що містить головку, стержень, загострений кінець і виступи у вигляді шипів, вістря яких спрямовані від загостреного кінця, і зворотні шипи, які спрямовані від шапки, розташовані на одній третині частини довжини стержня. Недоліком є недостатня міцність цвяха та вірогідність руйнування матеріалу при збиванні конструкції. В основу корисної моделі поставлена задача підвищення міцності з'єднання скріплювальних елементів. Поставлена задача вирішується за рахунок того, що посилений цвях, що містить головку, стержень, загострений кінець, згідно з корисною моделлю, містить вздовж стержня від загостреного кінця до головки цільні ребра жорсткості. Приклад реалізації корисної моделі пояснюється кресленням. Пристрій складається з головки 1 із закріпленим на ній стержнем 2 з загостреним кінцем 3, ребра жорсткості 4. За рахунок ребер жорсткості збільшується міцність самого цвяха та скріпленої конструкції в цілому. При вбиванні цвяха в конструкцію, що скріплюємо, ребра жорсткості не дають можливості деформуватись цвяху. Використання запропонованої корисної моделі дозволяє підвищити міцність з'єднання скріплювальних елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Посилений цвях, що містить головку, стержень, загострений кінець, який відрізняється тим, що вздовж стержня від загостреного кінця до головки розташовані цільні ребра жорсткості. 1 UA 106500 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
