Шипчатий цвях

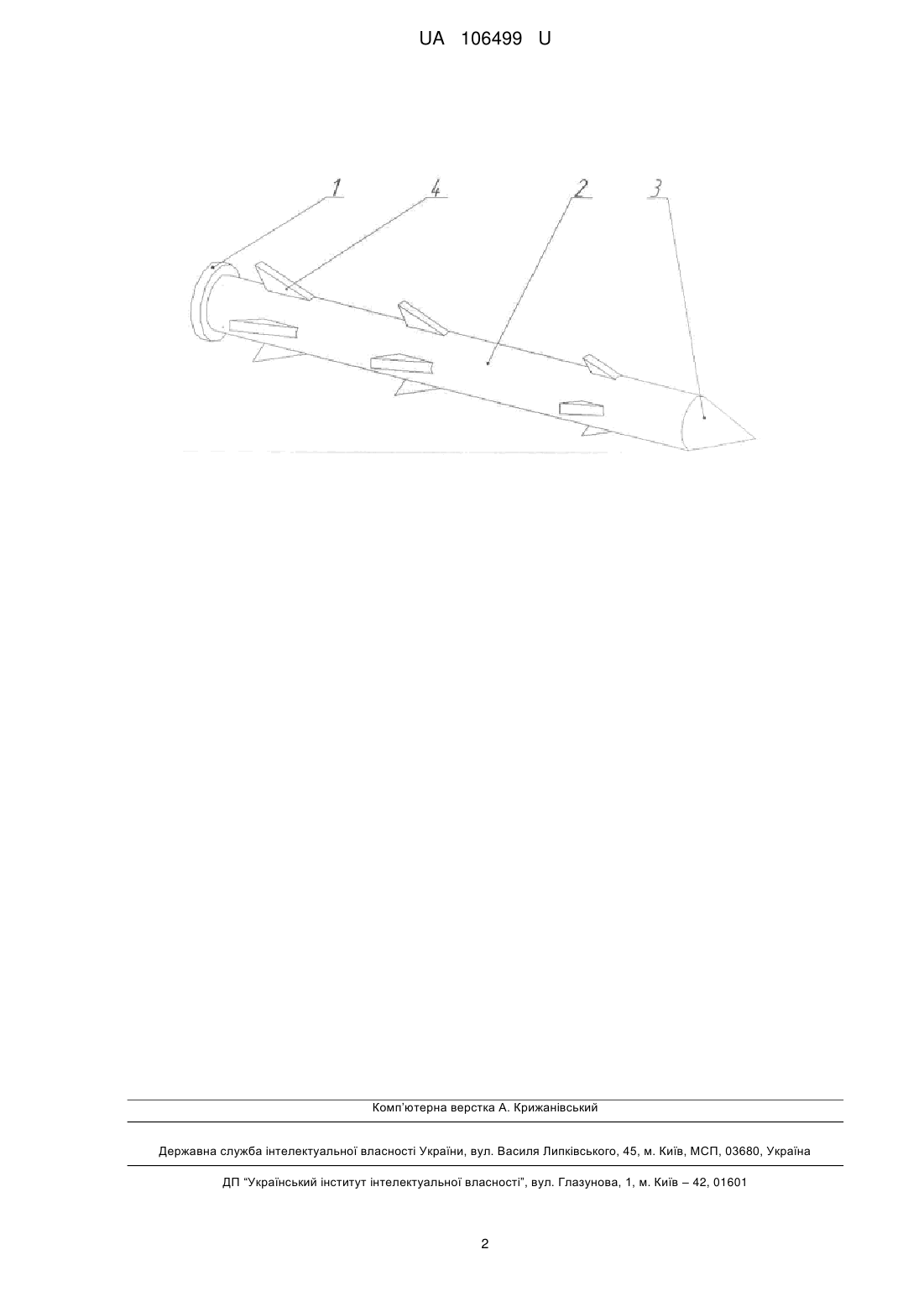

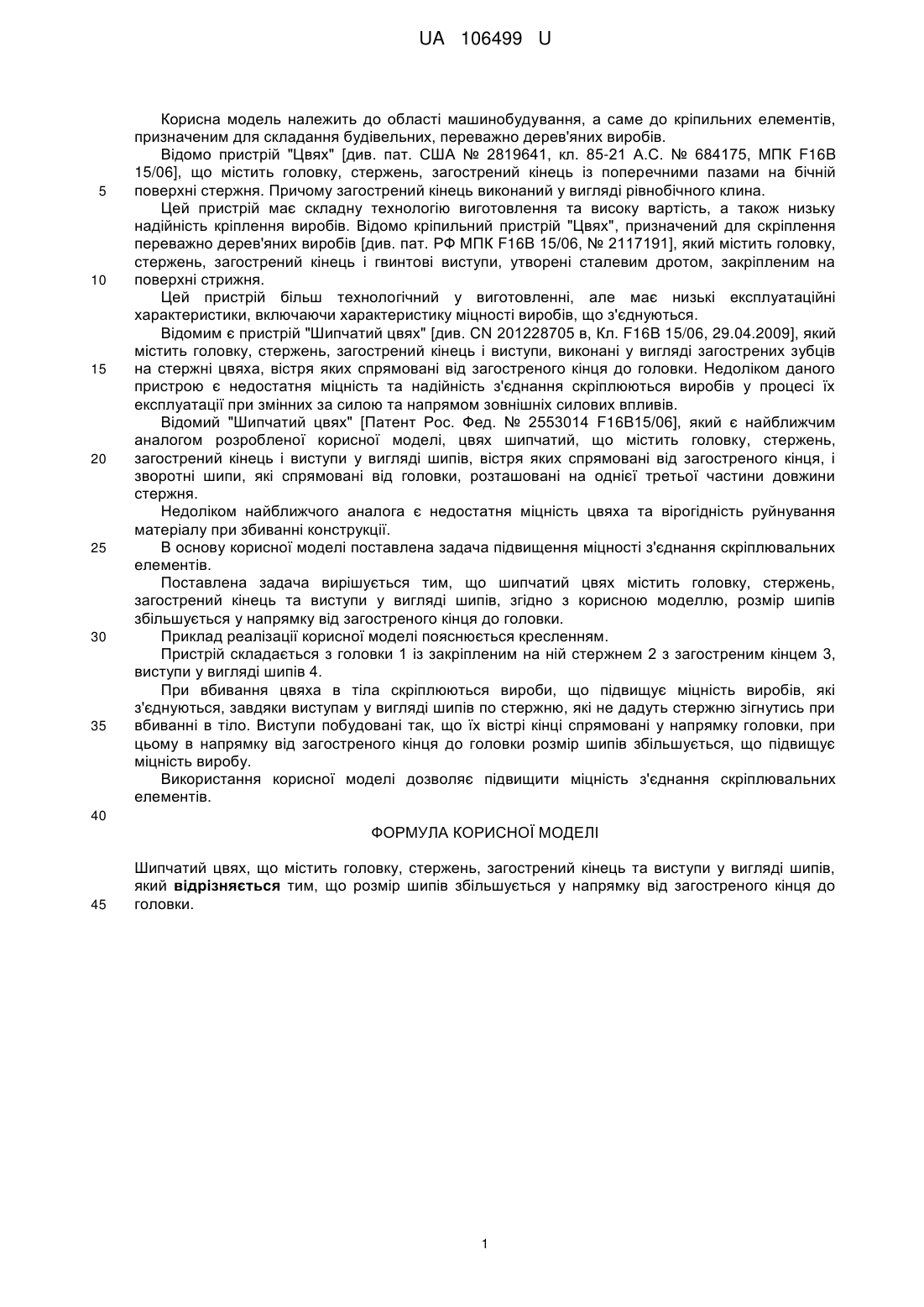

Реферат: Шипчатий цвях містить головку, стержень, загострений кінець та виступи у вигляді шипів. Розмір шипів збільшується у напрямку від загостреного кінця до головки. UA 106499 U (54) ШИПЧАТИЙ ЦВЯХ UA 106499 U UA 106499 U 5 10 15 20 25 30 35 Корисна модель належить до області машинобудування, а саме до кріпильних елементів, призначеним для складання будівельних, переважно дерев'яних виробів. Відомо пристрій "Цвях" [див. пат. США № 2819641, кл. 85-21 А.С. № 684175, МПК F16B 15/06], що містить головку, стержень, загострений кінець із поперечними пазами на бічній поверхні стержня. Причому загострений кінець виконаний у вигляді рівнобічного клина. Цей пристрій має складну технологію виготовлення та високу вартість, а також низьку надійність кріплення виробів. Відомо кріпильний пристрій "Цвях", призначений для скріплення переважно дерев'яних виробів [див. пат. РФ МПК F16B 15/06, № 2117191], який містить головку, стержень, загострений кінець і гвинтові виступи, утворені сталевим дротом, закріпленим на поверхні стрижня. Цей пристрій більш технологічний у виготовленні, але має низькі експлуатаційні характеристики, включаючи характеристику міцності виробів, що з'єднуються. Відомим є пристрій "Шипчатий цвях" [див. CN 201228705 в, Кл. F16B 15/06, 29.04.2009], який містить головку, стержень, загострений кінець і виступи, виконані у вигляді загострених зубців на стержні цвяха, вістря яких спрямовані від загостреного кінця до головки. Недоліком даного пристрою є недостатня міцність та надійність з'єднання скріплюються виробів у процесі їх експлуатації при змінних за силою та напрямом зовнішніх силових впливів. Відомий "Шипчатий цвях" [Патент Рос. Фед. № 2553014 F16B15/06], який є найближчим аналогом розробленої корисної моделі, цвях шипчатий, що містить головку, стержень, загострений кінець і виступи у вигляді шипів, вістря яких спрямовані від загостреного кінця, і зворотні шипи, які спрямовані від головки, розташовані на однієї третьої частини довжини стержня. Недоліком найближчого аналога є недостатня міцність цвяха та вірогідність руйнування матеріалу при збиванні конструкції. В основу корисної моделі поставлена задача підвищення міцності з'єднання скріплювальних елементів. Поставлена задача вирішується тим, що шипчатий цвях містить головку, стержень, загострений кінець та виступи у вигляді шипів, згідно з корисною моделлю, розмір шипів збільшується у напрямку від загостреного кінця до головки. Приклад реалізації корисної моделі пояснюється кресленням. Пристрій складається з головки 1 із закріпленим на ній стержнем 2 з загостреним кінцем 3, виступи у вигляді шипів 4. При вбивання цвяха в тіла скріплюються вироби, що підвищує міцність виробів, які з'єднуються, завдяки виступам у вигляді шипів по стержню, які не дадуть стержню зігнутись при вбиванні в тіло. Виступи побудовані так, що їх вістрі кінці спрямовані у напрямку головки, при цьому в напрямку від загостреного кінця до головки розмір шипів збільшується, що підвищує міцність виробу. Використання корисної моделі дозволяє підвищити міцність з'єднання скріплювальних елементів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Шипчатий цвях, що містить головку, стержень, загострений кінець та виступи у вигляді шипів, який відрізняється тим, що розмір шипів збільшується у напрямку від загостреного кінця до головки. 1 UA 106499 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
