Якірна лебідка

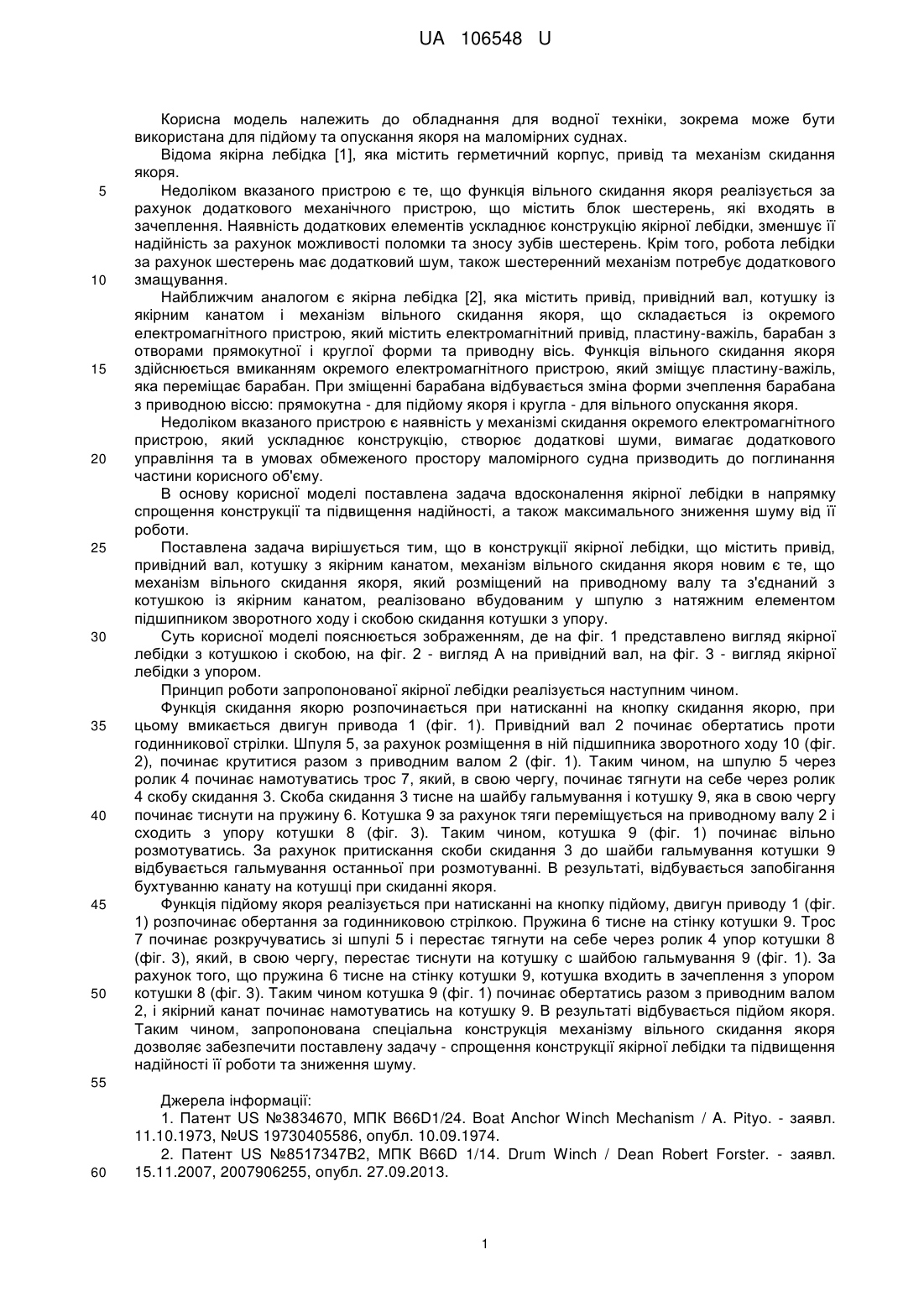

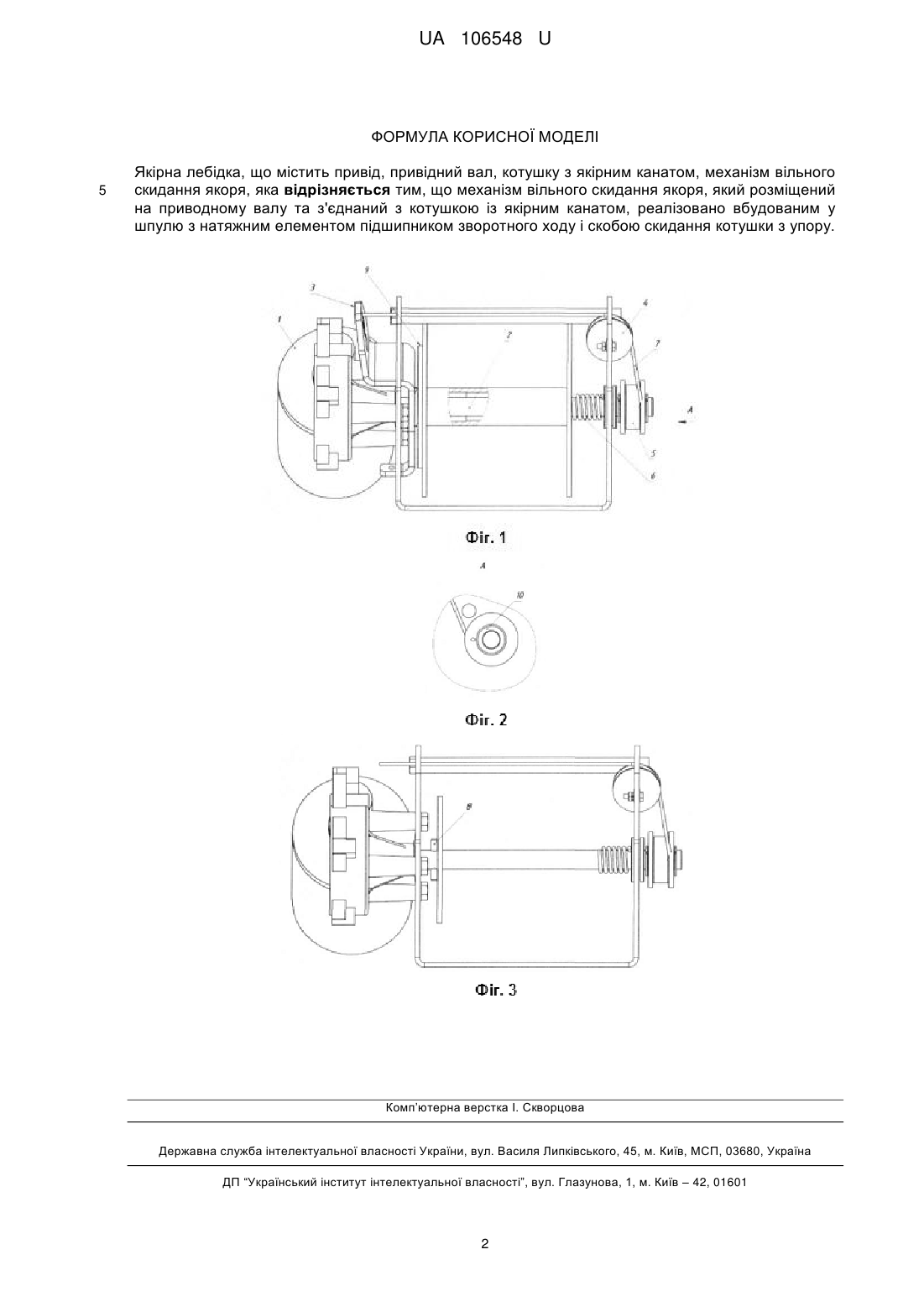

Реферат: UA 106548 U UA 106548 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання для водної техніки, зокрема може бути використана для підйому та опускання якоря на маломірних суднах. Відома якірна лебідка [1], яка містить герметичний корпус, привід та механізм скидання якоря. Недоліком вказаного пристрою є те, що функція вільного скидання якоря реалізується за рахунок додаткового механічного пристрою, що містить блок шестерень, які входять в зачеплення. Наявність додаткових елементів ускладнює конструкцію якірної лебідки, зменшує її надійність за рахунок можливості поломки та зносу зубів шестерень. Крім того, робота лебідки за рахунок шестерень має додатковий шум, також шестеренний механізм потребує додаткового змащування. Найближчим аналогом є якірна лебідка [2], яка містить привід, привідний вал, котушку із якірним канатом і механізм вільного скидання якоря, що складається із окремого електромагнітного пристрою, який містить електромагнітний привід, пластину-важіль, барабан з отворами прямокутної і круглої форми та приводну вісь. Функція вільного скидання якоря здійснюється вмиканням окремого електромагнітного пристрою, який зміщує пластину-важіль, яка переміщає барабан. При зміщенні барабана відбувається зміна форми зчеплення барабана з приводною віссю: прямокутна - для підйому якоря і кругла - для вільного опускання якоря. Недоліком вказаного пристрою є наявність у механізмі скидання окремого електромагнітного пристрою, який ускладнює конструкцію, створює додаткові шуми, вимагає додаткового управління та в умовах обмеженого простору маломірного судна призводить до поглинання частини корисного об'єму. В основу корисної моделі поставлена задача вдосконалення якірної лебідки в напрямку спрощення конструкції та підвищення надійності, а також максимального зниження шуму від її роботи. Поставлена задача вирішується тим, що в конструкції якірної лебідки, що містить привід, привідний вал, котушку з якірним канатом, механізм вільного скидання якоря новим є те, що механізм вільного скидання якоря, який розміщений на приводному валу та з'єднаний з котушкою із якірним канатом, реалізовано вбудованим у шпулю з натяжним елементом підшипником зворотного ходу і скобою скидання котушки з упору. Суть корисної моделі пояснюється зображенням, де на фіг. 1 представлено вигляд якірної лебідки з котушкою і скобою, на фіг. 2 - вигляд А на привідний вал, на фіг. 3 - вигляд якірної лебідки з упором. Принцип роботи запропонованої якірної лебідки реалізується наступним чином. Функція скидання якорю розпочинається при натисканні на кнопку скидання якорю, при цьому вмикається двигун привода 1 (фіг. 1). Привідний вал 2 починає обертатись проти годинникової стрілки. Шпуля 5, за рахунок розміщення в ній підшипника зворотного ходу 10 (фіг. 2), починає крутитися разом з приводним валом 2 (фіг. 1). Таким чином, на шпулю 5 через ролик 4 починає намотуватись трос 7, який, в свою чергу, починає тягнути на себе через ролик 4 скобу скидання 3. Скоба скидання 3 тисне на шайбу гальмування і котушку 9, яка в свою чергу починає тиснути на пружину 6. Котушка 9 за рахунок тяги переміщується на приводному валу 2 і сходить з упору котушки 8 (фіг. 3). Таким чином, котушка 9 (фіг. 1) починає вільно розмотуватись. За рахунок притискання скоби скидання 3 до шайби гальмування котушки 9 відбувається гальмування останньої при розмотуванні. В результаті, відбувається запобігання бухтуванню канату на котушці при скиданні якоря. Функція підйому якоря реалізується при натисканні на кнопку підйому, двигун приводу 1 (фіг. 1) розпочинає обертання за годинниковою стрілкою. Пружина 6 тисне на стінку котушки 9. Трос 7 починає розкручуватись зі шпулі 5 і перестає тягнути на себе через ролик 4 упор котушки 8 (фіг. 3), який, в свою чергу, перестає тиснути на котушку с шайбою гальмування 9 (фіг. 1). За рахунок того, що пружина 6 тисне на стінку котушки 9, котушка входить в зачеплення з упором котушки 8 (фіг. 3). Таким чином котушка 9 (фіг. 1) починає обертатись разом з приводним валом 2, і якірний канат починає намотуватись на котушку 9. В результаті відбувається підйом якоря. Таким чином, запропонована спеціальна конструкція механізму вільного скидання якоря дозволяє забезпечити поставлену задачу - спрощення конструкції якірної лебідки та підвищення надійності її роботи та зниження шуму. 55 60 Джерела інформації: 1. Патент US №3834670, МПК B66D1/24. Boat Anchor Winch Mechanism / A. Pityo. - заявл. 11.10.1973, №US 19730405586, опубл. 10.09.1974. 2. Патент US №8517347B2, МПК B66D 1/14. Drum Winch / Dean Robert Forster. - заявл. 15.11.2007, 2007906255, опубл.27.09.2013. 1 UA 106548 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Якірна лебідка, що містить привід, привідний вал, котушку з якірним канатом, механізм вільного скидання якоря, яка відрізняється тим, що механізм вільного скидання якоря, який розміщений на приводному валу та з'єднаний з котушкою із якірним канатом, реалізовано вбудованим у шпулю з натяжним елементом підшипником зворотного ходу і скобою скидання котушки з упору. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
