Багатобарабанна лебідка трубовоза
Номер патенту: 72898
Опубліковано: 16.05.2005
Автори: Вільк Тадей Андрійович, Орленко Юрій Володимирович, Хом'як Роман Ілліч, Швідлер Олександр Петрович
Формула / Реферат

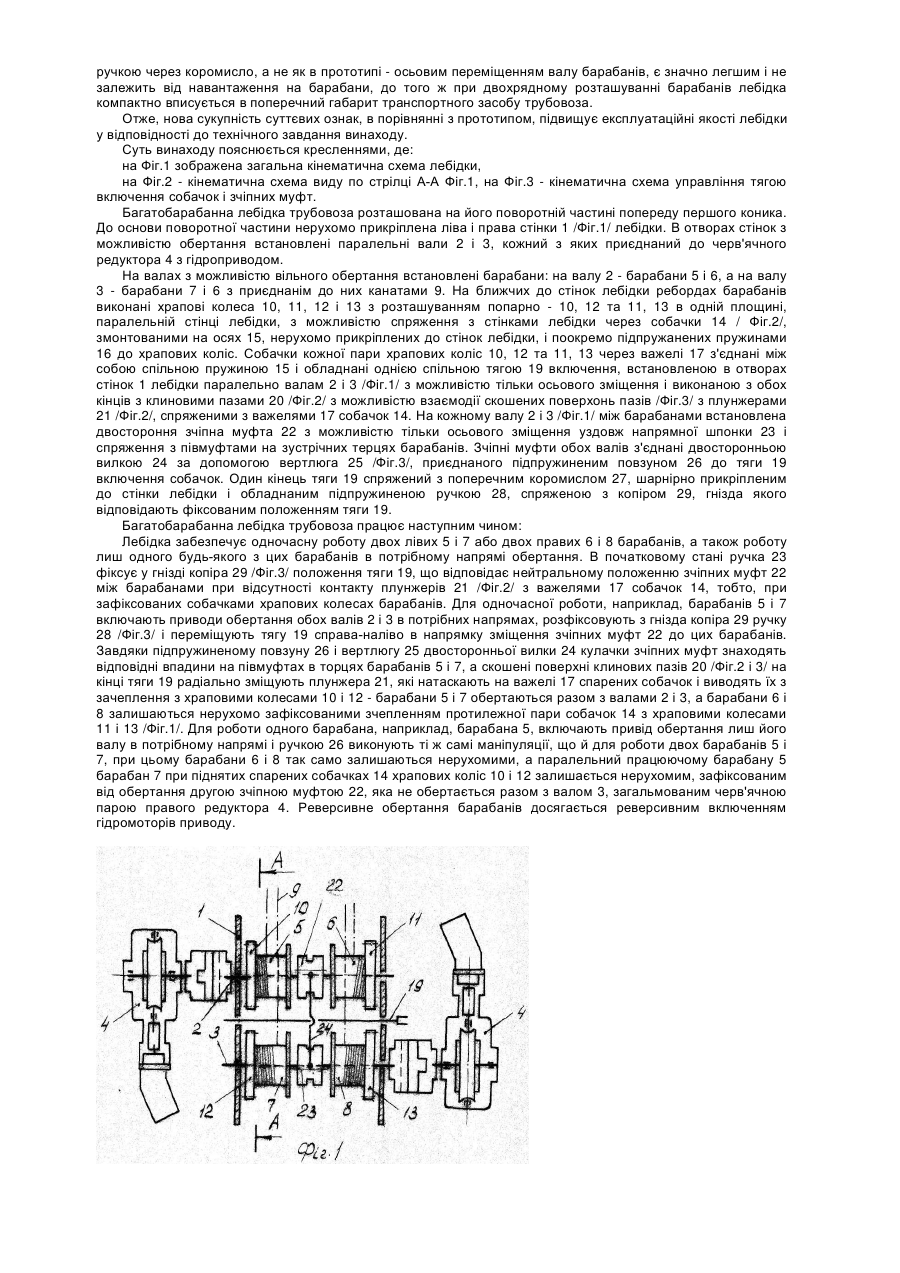

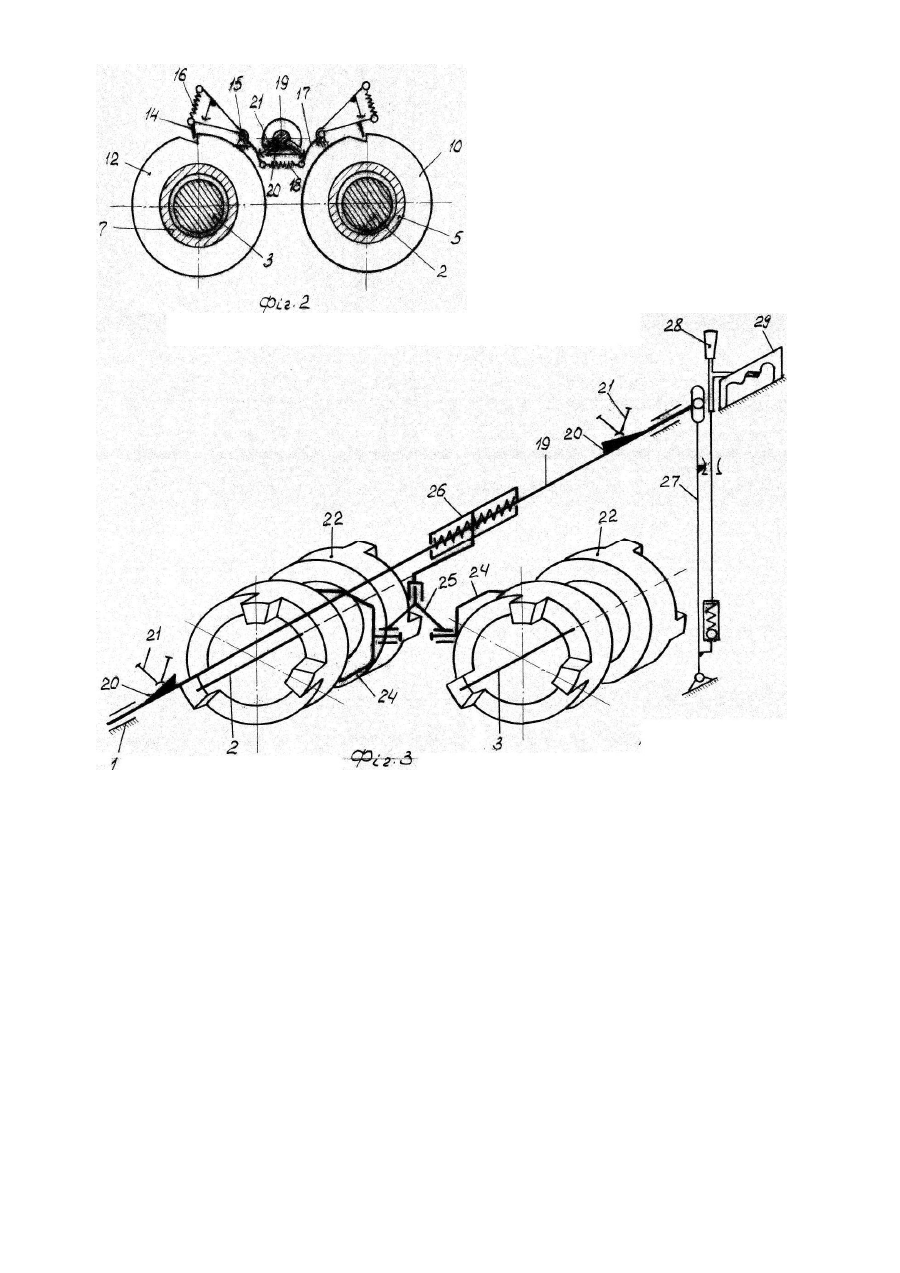

Багатобарабанна лебідка трубовоза, що містить вал, змонтований з можливістю обертання в отворах стінок лебідки від гідроприводу з редуктором і гідромотором, барабани, встановлені на валу з можливістю вільного обертання і з можливістю спряження зі стінками лебідки через храпові колеса з поокремо підпружиненими собачками, змонтованими на осях, нерухомо прикріплених до стінок лебідки, і обладнаними тягою включення, і засоби фіксації барабанів на валу, яка відрізняється тим, що в отворах стінок лебідки паралельно встановлений ще один вал, обладнаний деталями ідентично першому валу, лише з оберненим розташуванням черв'ячного редуктора і гідромотора приводу, при цьому храпові колеса виконані на ближчих до стінок лебідки ребордах барабанів з розташуванням попарно в одній площині, паралельній стінці лебідки, поокремо підпружинені собачки кожної пари храпових коліс через важелі з'єднані між собою ще спільною пружиною і обладнані однією спільною тягою включення, встановленою паралельно обом валам з можливістю тільки осьового зміщення в отворах стінок лебідки і виконаною з обох кінців з клиновими пазами з можливістю взаємодії скошених поверхонь пазів з плунжерами, спряженими з важелями собачок, а засоби фіксації барабанів на кожному валу виконані у вигляді двосторонньої зчіпної муфти, встановленої на валу між барабанами з можливістю тільки осьового зміщення уздовж шпонки вала і спряження з півмуфтами, виконаними на зустрічних торцях барабанів, зчіпні муфти обох валів з'єднані двосторонньою вилкою за допомогою вертлюга, приєднаного підпружиненим повзуном до тяги включення собачок, один кінець якої спряжений з поперечним коромислом, шарнірно прикріпленим до стінки лебідки і обладнаним підпружиненою ручкою, спряженою з копіром, гнізда якого відповідають фіксованим положенням тяги.
Додаткова інформація
Назва патенту англійськоюMultidrum winch of pipe truck
Автори англійськоюShvidler Oleksandr Petrovych, Khomiak Roman Illich, Vilk Tadei Andriiovych
Назва патенту російськоюМногобарабанная лебедка трубовоза
Автори російськоюШвидлер Александр Петрович, Хомяк Роман Ильич, Вильк Тадей Андреевич
МПК / Мітки
МПК: B66D 1/26
Мітки: трубовоза, багатобарабанна, лебідка
