Лебідка піднімально-транспортна

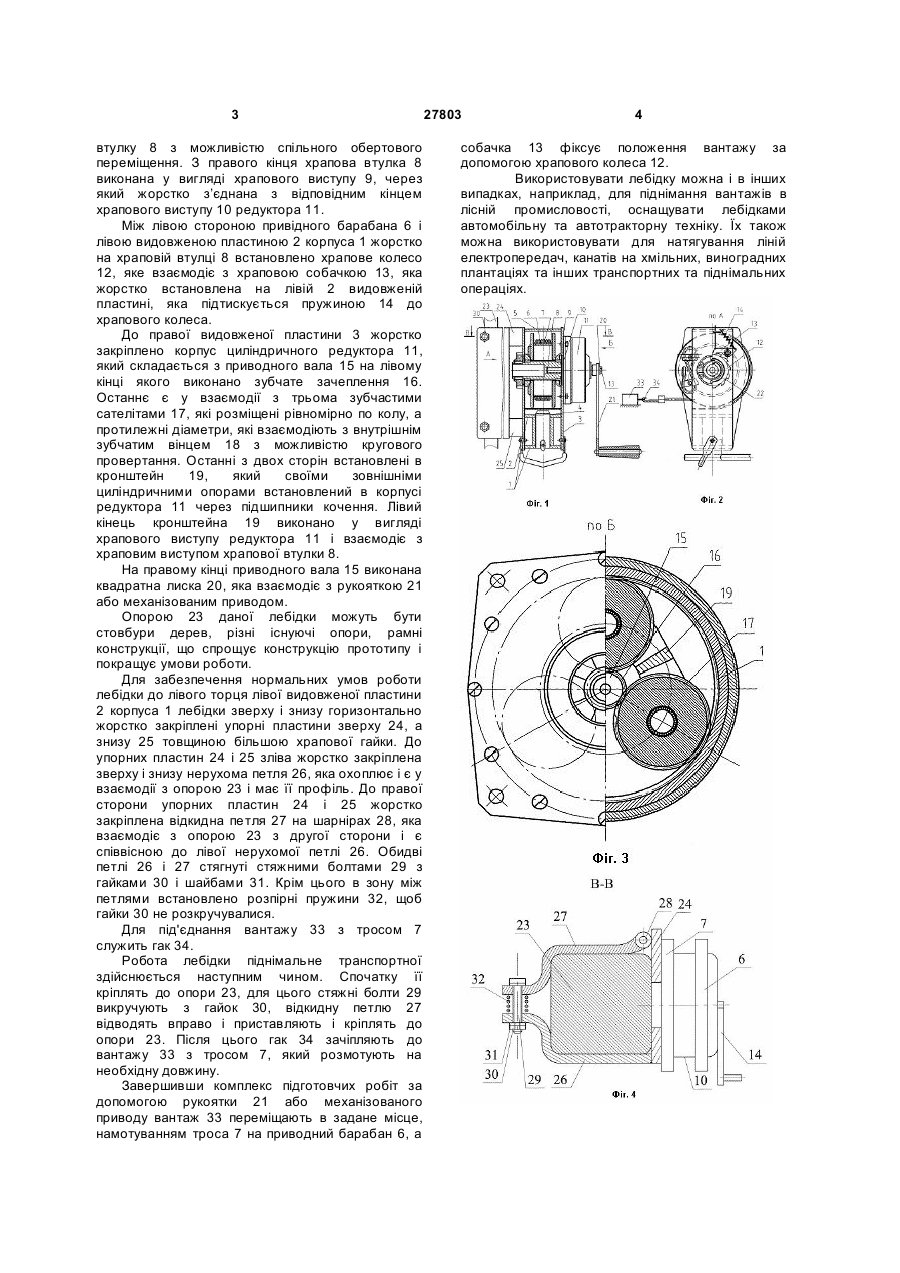

Лебідка піднімально-транспортна, яка виконана у вигляді корпуса, привідного барабана з закріпленим на ньому канатом, привідного вала, лівий кінець якого виконано у вигляді зубчатого вінця, який є у взаємодії із зубчатими сателітами, що розміщені рівномірно по колу, і протилежними 3 втулку 8 з можливістю спільного обертового переміщення. З правого кінця храпова втулка 8 виконана у вигляді храпового виступу 9, через який жорстко з’єднана з відповідним кінцем храпового виступу 10 редуктора 11. Між лівою стороною привідного барабана 6 і лівою видовженою пластиною 2 корпуса 1 жорстко на храповій втулці 8 встановлено храпове колесо 12, яке взаємодіє з храповою собачкою 13, яка жорстко встановлена на лівій 2 видовженій пластині, яка підтискується пружиною 14 до храпового колеса. До правої видовженої пластини 3 жорстко закріплено корпус циліндричного редуктора 11, який складається з приводного вала 15 на лівому кінці якого виконано зубчате зачеплення 16. Останнє є у взаємодії з трьома зубчастими сателітами 17, які розміщені рівномірно по колу, а протилежні діаметри, які взаємодіють з внутрішнім зубчатим вінцем 18 з можливістю кругового провертання. Останні з двох сторін встановлені в кронштейн 19, який своїми зовнішніми циліндричними опорами встановлений в корпусі редуктора 11 через підшипники кочення. Лівий кінець кронштейна 19 виконано у вигляді храпового виступу редуктора 11 і взаємодіє з храповим виступом храпової втулки 8. На правому кінці приводного вала 15 виконана квадратна лиска 20, яка взаємодіє з рукояткою 21 або механізованим приводом. Опорою 23 даної лебідки можуть бути стовбури дерев, різні існуючі опори, рамні конструкції, що спрощує конструкцію прототипу і покращує умови роботи. Для забезпечення нормальних умов роботи лебідки до лівого торця лівої видовженої пластини 2 корпуса 1 лебідки зверху і знизу горизонтально жорстко закріплені упорні пластини зверху 24, а знизу 25 товщиною більшою храпової гайки. До упорних пластин 24 і 25 зліва жорстко закріплена зверху і знизу нерухома петля 26, яка охоплює і є у взаємодії з опорою 23 і має її профіль. До правої сторони упорних пластин 24 і 25 жорстко закріплена відкидна петля 27 на шарнірах 28, яка взаємодіє з опорою 23 з другої сторони і є співвісною до лівої нерухомої петлі 26. Обидві петлі 26 і 27 стягнуті стяжними болтами 29 з гайками 30 і шайбами 31. Крім цього в зону між петлями встановлено розпірні пружини 32, щоб гайки 30 не розкручувалися. Для під'єднання вантажу 33 з тросом 7 служить гак 34. Робота лебідки піднімальне транспортної здійснюється наступним чином. Спочатку її кріплять до опори 23, для цього стяжні болти 29 викручують з гайок 30, відкидну петлю 27 відводять вправо і приставляють і кріплять до опори 23. Після цього гак 34 зачіпляють до вантажу 33 з тросом 7, який розмотують на необхідну довжину. Завершивши комплекс підготовчих робіт за допомогою рукоятки 21 або механізованого приводу вантаж 33 переміщають в задане місце, намотуванням троса 7 на приводний барабан 6, а 27803 4 собачка 13 фіксує положення вантажу за допомогою храпового колеса 12. Використовувати лебідку можна і в інших випадках, наприклад, для піднімання вантажів в лісній промисловості, оснащувати лебідками автомобільну та автотракторну техніку. Їх також можна використовувати для натягування ліній електропередач, канатів на хмільних, виноградних плантаціях та інших транспортних та піднімальних операціях.
