Спосіб укладки контактних пристроїв типу насадки

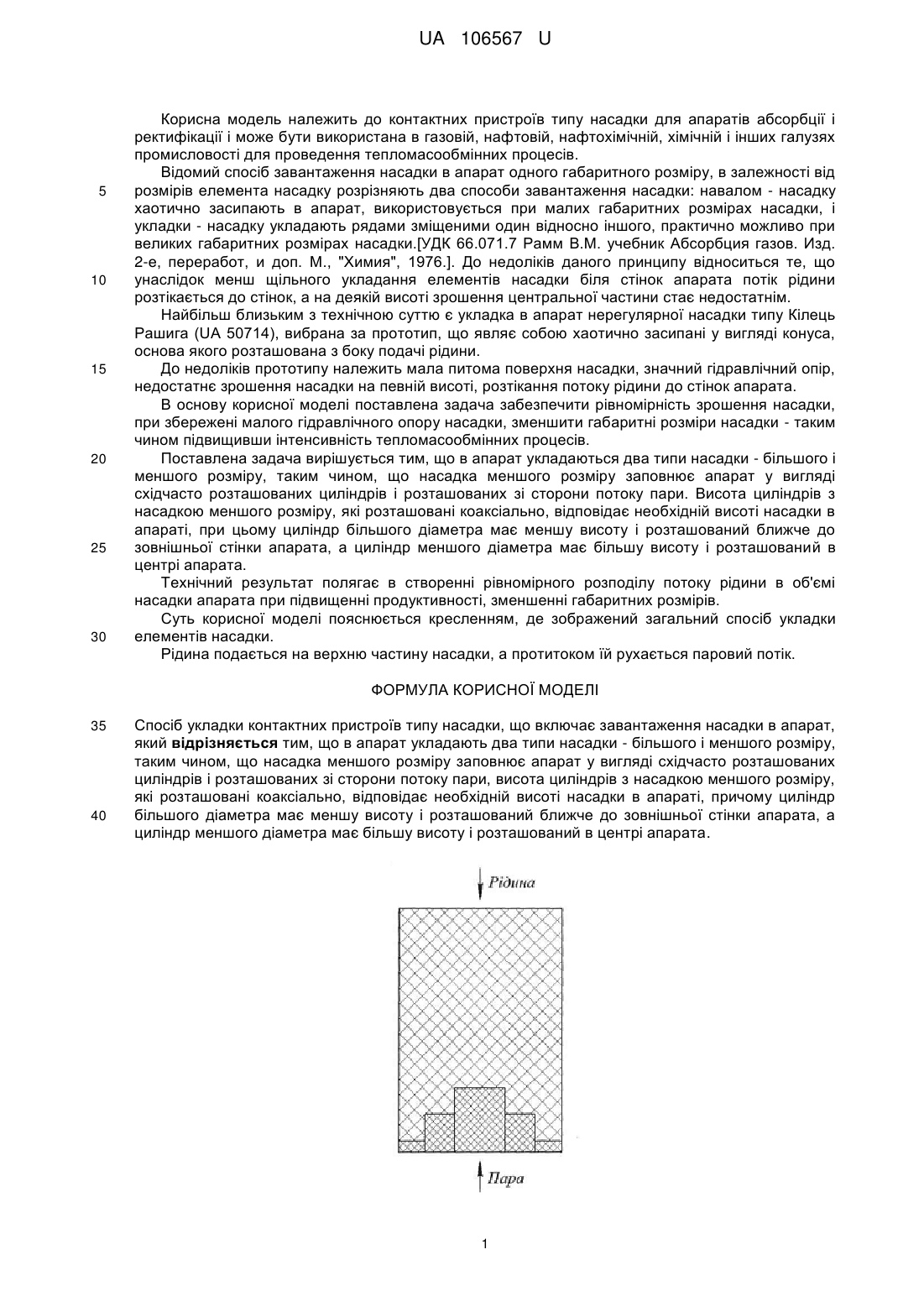

Реферат: Спосіб укладки контактних пристроїв типу насадки включає завантаження насадки в апарат, в який укладають два типи насадки - більшого і меншого розміру, таким чином, що насадка меншого розміру заповнює апарат у вигляді східчасто розташованих циліндрів і розташованих зі сторони потоку пари. Висота циліндрів з насадкою меншого розміру, які розташовані коаксіально, відповідає необхідній висоті насадки в апараті. Циліндр більшого діаметра має меншу висоту і розташований ближче до зовнішньої стінки апарата, а циліндр меншого діаметра має більшу висоту і розташований в центрі апарата. UA 106567 U (54) СПОСІБ УКЛАДКИ КОНТАКТНИХ ПРИСТРОЇВ ТИПУ НАСАДКИ UA 106567 U UA 106567 U 5 10 15 20 25 30 Корисна модель належить до контактних пристроїв типу насадки для апаратів абсорбції і ректифікації і може бути використана в газовій, нафтовій, нафтохімічній, хімічній і інших галузях промисловості для проведення тепломасообмінних процесів. Відомий спосіб завантаження насадки в апарат одного габаритного розміру, в залежності від розмірів елемента насадку розрізняють два способи завантаження насадки: навалом - насадку хаотично засипають в апарат, використовується при малих габаритних розмірах насадки, і укладки - насадку укладають рядами зміщеними один відносно іншого, практично можливо при великих габаритних розмірах насадки.[УДК 66.071.7 Рамм В.М. учебник Абсорбция газов. Изд. 2-е, переработ, и доп. М., "Химия", 1976.]. До недоліків даного принципу відноситься те, що унаслідок менш щільного укладання елементів насадки біля стінок апарата потік рідини розтікається до стінок, а на деякій висоті зрошення центральної частини стає недостатнім. Найбільш близьким з технічною суттю є укладка в апарат нерегулярної насадки типу Кілець Рашига (UA 50714), вибрана за прототип, що являє собою хаотично засипані у вигляді конуса, основа якого розташована з боку подачі рідини. До недоліків прототипу належить мала питома поверхня насадки, значний гідравлічний опір, недостатнє зрошення насадки на певній висоті, розтікання потоку рідини до стінок апарата. В основу корисної моделі поставлена задача забезпечити рівномірність зрошення насадки, при збережені малого гідравлічного опору насадки, зменшити габаритні розміри насадки - таким чином підвищивши інтенсивність тепломасообмінних процесів. Поставлена задача вирішується тим, що в апарат укладаються два типи насадки - більшого і меншого розміру, таким чином, що насадка меншого розміру заповнює апарат у вигляді східчасто розташованих циліндрів і розташованих зі сторони потоку пари. Висота циліндрів з насадкою меншого розміру, які розташовані коаксіально, відповідає необхідній висоті насадки в апараті, при цьому циліндр більшого діаметра має меншу висоту і розташований ближче до зовнішньої стінки апарата, а циліндр меншого діаметра має більшу висоту і розташований в центрі апарата. Технічний результат полягає в створенні рівномірного розподілу потоку рідини в об'ємі насадки апарата при підвищенні продуктивності, зменшенні габаритних розмірів. Суть корисної моделі пояснюється кресленням, де зображений загальний спосіб укладки елементів насадки. Рідина подається на верхню частину насадки, а протитоком їй рухається паровий потік. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб укладки контактних пристроїв типу насадки, що включає завантаження насадки в апарат, який відрізняється тим, що в апарат укладають два типи насадки - більшого і меншого розміру, таким чином, що насадка меншого розміру заповнює апарат у вигляді східчасто розташованих циліндрів і розташованих зі сторони потоку пари, висота циліндрів з насадкою меншого розміру, які розташовані коаксіально, відповідає необхідній висоті насадки в апараті, причому циліндр більшого діаметра має меншу висоту і розташований ближче до зовнішньої стінки апарата, а циліндр меншого діаметра має більшу висоту і розташований в центрі апарата. 1 UA 106567 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
