Спосіб захисту контактних струмоз’ємних пристроїв реостатів від підгоряння

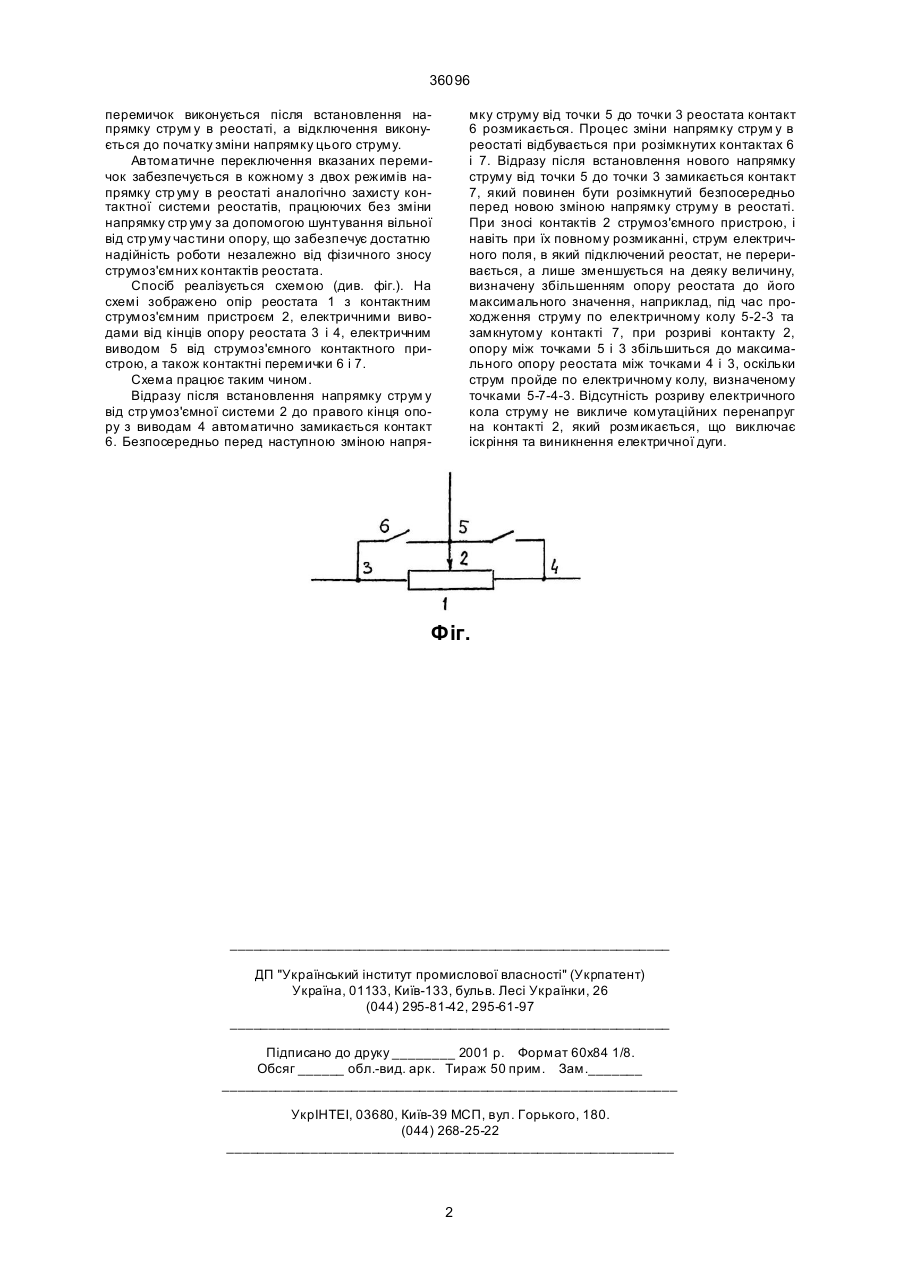

Спосіб захисту контактних стр умоз'ємних пристроїв реостатів від підгоряння, шляхом шунтування незалежної від струм у частини резистивного 36096 перемичок виконується після встановлення напрямку струм у в реостаті, а відключення виконується до початку зміни напрямку цього струму. Автоматичне переключення вказаних перемичок забезпечується в кожному з двох режимів напрямку стр уму в реостаті аналогічно захисту контактної системи реостатів, працюючих без зміни напрямку стр уму за допомогою шунтування вільної від стр уму частини опору, що забезпечує достатню надійність роботи незалежно від фізичного зносу струмоз'ємних контактів реостата. Спосіб реалізується схемою (див. фіг.). На схемі зображено опір реостата 1 з контактним струмоз'ємним пристроєм 2, електричними виводами від кінців опору реостата 3 і 4, електричним виводом 5 від струмоз'ємного контактного пристрою, а також контактні перемички 6 і 7. Схема працює таким чином. Відразу після встановлення напрямку струм у від стр умоз'ємної системи 2 до правого кінця опору з виводам 4 автоматично замикається контакт 6. Безпосередньо перед наступною зміною напря мку струму від точки 5 до точки 3 реостата контакт 6 розмикається. Процес зміни напрямку струм у в реостаті відбувається при розімкнутих контактах 6 і 7. Відразу після встановлення нового напрямку струму від точки 5 до точки 3 замикається контакт 7, який повинен бути розімкнутий безпосередньо перед новою зміною напрямку струму в реостаті. При зносі контактів 2 струмоз'ємного пристрою, і навіть при їх повному розмиканні, струм електричного поля, в який підключений реостат, не переривається, а лише зменшується на деяку величину, визначену збільшенням опору реостата до його максимального значення, наприклад, під час проходження струму по електричному колу 5-2-3 та замкнутому контакті 7, при розриві контакту 2, опору між точками 5 і 3 збільшиться до максимального опору реостата між точками 4 і 3, оскільки струм пройде по електричному колу, визначеному точками 5-7-4-3. Відсутність розриву електричного кола струму не викличе комутаційних перенапруг на контакті 2, який розмикається, що виключає іскріння та виникнення електричної дуги. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
