Кожухотрубний теплообмінник

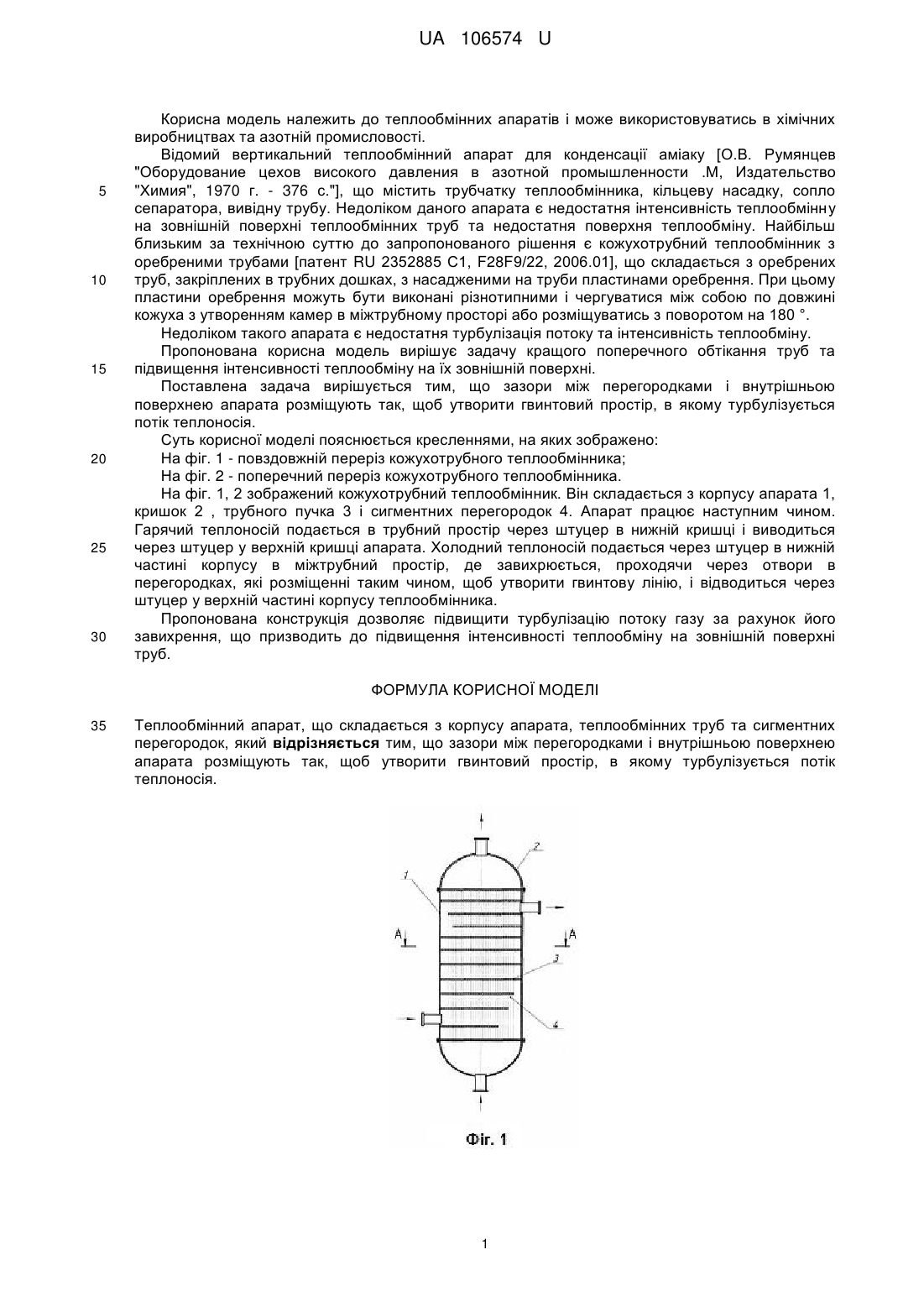

Реферат: Теплообмінний апарат складається з корпусу апарата, теплообмінних труб та сигментних перегородок. Зазори між перегородками і внутрішньою поверхнею апарата розміщують так, щоб утворити гвинтовий простір, в якому турбулізується потік теплоносія. UA 106574 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК UA 106574 U UA 106574 U 5 10 15 20 25 30 Корисна модель належить до теплообмінних апаратів і може використовуватись в хімічних виробництвах та азотній промисловості. Відомий вертикальний теплообмінний апарат для конденсації аміаку [О.В. Румянцев "Оборудование цехов високого давления в азотной промышленности .М, Издательство "Химия", 1970 г. - 376 с."], що містить трубчатку теплообмінника, кільцеву насадку, сопло сепаратора, вивідну трубу. Недоліком даного апарата є недостатня інтенсивність теплообмінну на зовнішній поверхні теплообмінних труб та недостатня поверхня теплообміну. Найбільш близьким за технічною суттю до запропонованого рішення є кожухотрубний теплообмінник з оребреними трубами [патент RU 2352885 С1, F28F9/22, 2006.01], що складається з оребрених труб, закріплених в трубних дошках, з насадженими на труби пластинами оребрення. При цьому пластини оребрення можуть бути виконані різнотипними і чергуватися між собою по довжині кожуха з утворенням камер в міжтрубному просторі або розміщуватись з поворотом на 180 °. Недоліком такого апарата є недостатня турбулізація потоку та інтенсивність теплообміну. Пропонована корисна модель вирішує задачу кращого поперечного обтікання труб та підвищення інтенсивності теплообміну на їх зовнішній поверхні. Поставлена задача вирішується тим, що зазори між перегородками і внутрішньою поверхнею апарата розміщують так, щоб утворити гвинтовий простір, в якому турбулізується потік теплоносія. Суть корисної моделі пояснюється кресленнями, на яких зображено: На фіг. 1 - повздовжній переріз кожухотрубного теплообмінника; На фіг. 2 - поперечний переріз кожухотрубного теплообмінника. На фіг. 1, 2 зображений кожухотрубний теплообмінник. Він складається з корпусу апарата 1, кришок 2 , трубного пучка 3 і сигментних перегородок 4. Апарат працює наступним чином. Гарячий теплоносій подається в трубний простір через штуцер в нижній кришці і виводиться через штуцер у верхній кришці апарата. Холодний теплоносій подається через штуцер в нижній частині корпусу в міжтрубний простір, де завихрюється, проходячи через отвори в перегородках, які розміщенні таким чином, щоб утворити гвинтову лінію, і відводиться через штуцер у верхній частині корпусу теплообмінника. Пропонована конструкція дозволяє підвищити турбулізацію потоку газу за рахунок його завихрення, що призводить до підвищення інтенсивності теплообміну на зовнішній поверхні труб. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Теплообмінний апарат, що складається з корпусу апарата, теплообмінних труб та сигментних перегородок, який відрізняється тим, що зазори між перегородками і внутрішньою поверхнею апарата розміщують так, щоб утворити гвинтовий простір, в якому турбулізується потік теплоносія. 1 UA 106574 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
