Спосіб забезпечення стійкості демонтажної камери

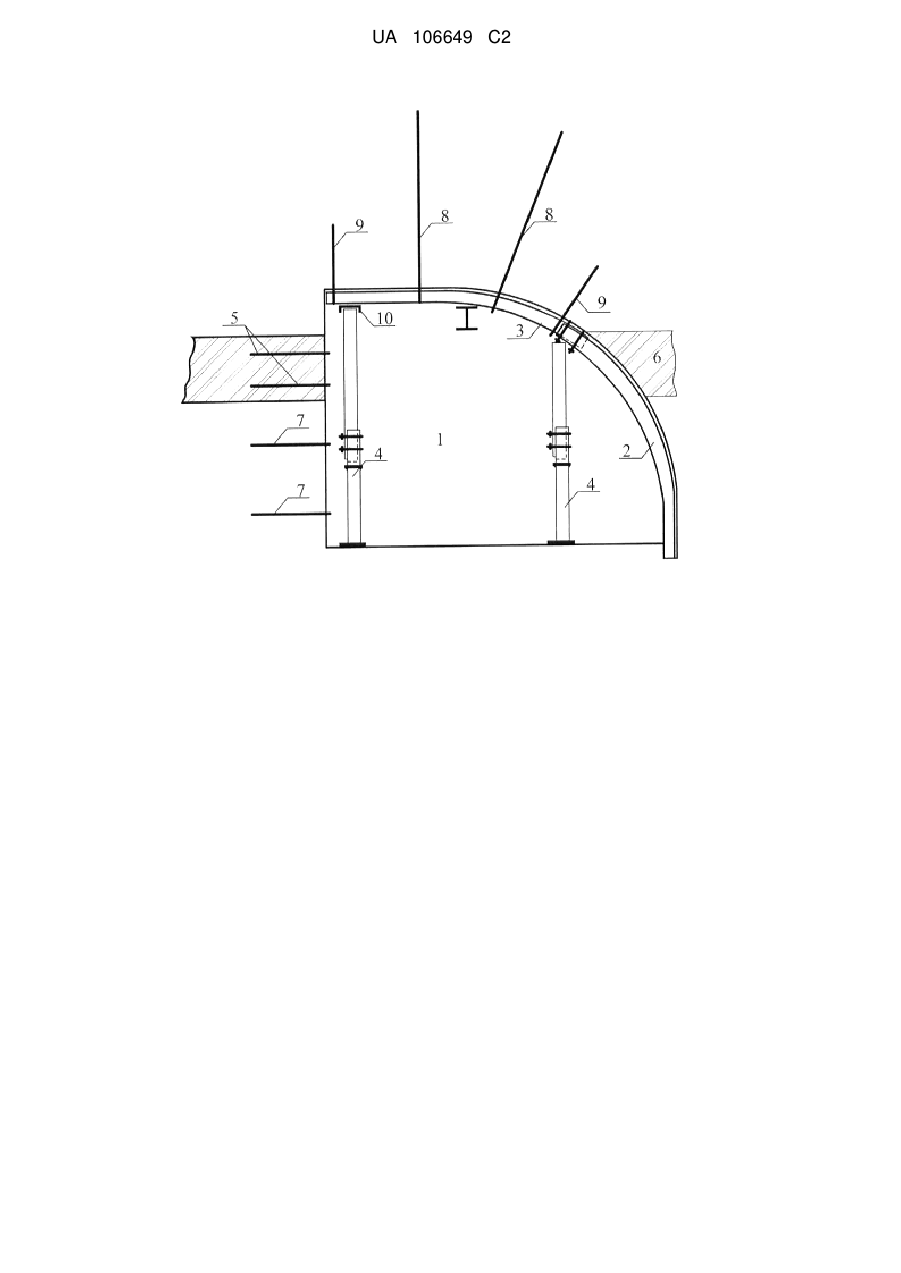

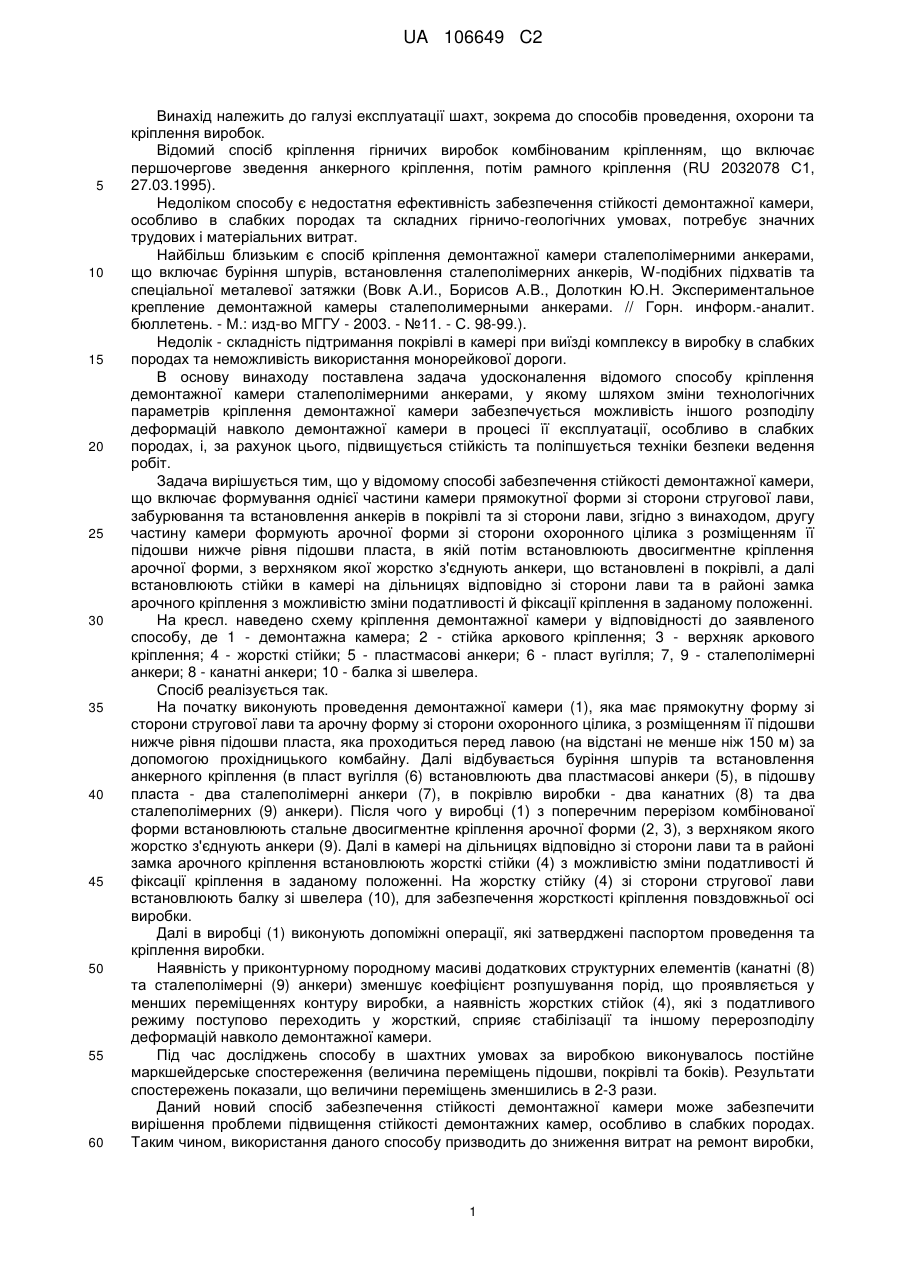

Реферат: Спосіб забезпечення стійкості демонтажної камери, згідно з яким одну частину камери формують прямокутної форми зі сторони стругової лави, другу частину камери формують арочної форми зі сторони охоронного цілика. Підошву камери розміщують нижче рівня підошви пласта. Встановлюють двосигментне кріплення арочної форми, з верхняком якого жорстко з'єднують анкери, що встановлені в покрівлі. Далі в камері на дільницях відповідно зі сторони лави та в районі замка арочного кріплення встановлюють жорсткі стійки з можливістю зміни податливості й фіксації кріплення в заданому положенні. UA 106649 C2 (12) UA 106649 C2 UA 106649 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі експлуатації шахт, зокрема до способів проведення, охорони та кріплення виробок. Відомий спосіб кріплення гірничих виробок комбінованим кріпленням, що включає першочергове зведення анкерного кріплення, потім рамного кріплення (RU 2032078 С1, 27.03.1995). Недоліком способу є недостатня ефективність забезпечення стійкості демонтажної камери, особливо в слабких породах та складних гірничо-геологічних умовах, потребує значних трудових і матеріальних витрат. Найбільш близьким є спосіб кріплення демонтажної камери сталеполімерними анкерами, що включає буріння шпурів, встановлення сталеполімерних анкерів, W-подібних підхватів та спеціальної металевої затяжки (Вовк А.И., Борисов А.В., Долоткин Ю.Н. Экспериментальное крепление демонтажной камеры сталеполимерными анкерами. // Горн. информ.-аналит. бюллетень. - М.: изд-во МГГУ - 2003. - №11. - С. 98-99.). Недолік - складність підтримання покрівлі в камері при виїзді комплексу в виробку в слабких породах та неможливість використання монорейкової дороги. В основу винаходу поставлена задача удосконалення відомого способу кріплення демонтажної камери сталеполімерними анкерами, у якому шляхом зміни технологічних параметрів кріплення демонтажної камери забезпечується можливість іншого розподілу деформацій навколо демонтажної камери в процесі її експлуатації, особливо в слабких породах, і, за рахунок цього, підвищується стійкість та поліпшується техніки безпеки ведення робіт. Задача вирішується тим, що у відомому способі забезпечення стійкості демонтажної камери, що включає формування однієї частини камери прямокутної форми зі сторони стругової лави, забурювання та встановлення анкерів в покрівлі та зі сторони лави, згідно з винаходом, другу частину камери формують арочної форми зі сторони охоронного цілика з розміщенням її підошви нижче рівня підошви пласта, в якій потім встановлюють двосигментне кріплення арочної форми, з верхняком якої жорстко з'єднують анкери, що встановлені в покрівлі, а далі встановлюють стійки в камері на дільницях відповідно зі сторони лави та в районі замка арочного кріплення з можливістю зміни податливості й фіксації кріплення в заданому положенні. На кресл. наведено схему кріплення демонтажної камери у відповідності до заявленого способу, де 1 - демонтажна камера; 2 - стійка аркового кріплення; 3 - верхняк аркового кріплення; 4 - жорсткі стійки; 5 - пластмасові анкери; 6 - пласт вугілля; 7, 9 - сталеполімерні анкери; 8 - канатні анкери; 10 - балка зі швелера. Спосіб реалізується так. На початку виконують проведення демонтажної камери (1), яка має прямокутну форму зі сторони стругової лави та арочну форму зі сторони охоронного цілика, з розміщенням її підошви нижче рівня підошви пласта, яка проходиться перед лавою (на відстані не менше ніж 150 м) за допомогою прохідницького комбайну. Далі відбувається буріння шпурів та встановлення анкерного кріплення (в пласт вугілля (6) встановлюють два пластмасові анкери (5), в підошву пласта - два сталеполімерні анкери (7), в покрівлю виробки - два канатних (8) та два сталеполімерних (9) анкери). Після чого у виробці (1) з поперечним перерізом комбінованої форми встановлюють стальне двосигментне кріплення арочної форми (2, 3), з верхняком якого жорстко з'єднують анкери (9). Далі в камері на дільницях відповідно зі сторони лави та в районі замка арочного кріплення встановлюють жорсткі стійки (4) з можливістю зміни податливості й фіксації кріплення в заданому положенні. На жорстку стійку (4) зі сторони стругової лави встановлюють балку зі швелера (10), для забезпечення жорсткості кріплення повздовжньої осі виробки. Далі в виробці (1) виконують допоміжні операції, які затверджені паспортом проведення та кріплення виробки. Наявність у приконтурному породному масиві додаткових структурних елементів (канатні (8) та сталеполімерні (9) анкери) зменшує коефіцієнт розпушування порід, що проявляється у менших переміщеннях контуру виробки, а наявність жорстких стійок (4), які з податливого режиму поступово переходить у жорсткий, сприяє стабілізації та іншому перерозподілу деформацій навколо демонтажної камери. Під час досліджень способу в шахтних умовах за виробкою виконувалось постійне маркшейдерське спостереження (величина переміщень підошви, покрівлі та боків). Результати спостережень показали, що величини переміщень зменшились в 2-3 рази. Даний новий спосіб забезпечення стійкості демонтажної камери може забезпечити вирішення проблеми підвищення стійкості демонтажних камер, особливо в слабких породах. Таким чином, використання даного способу призводить до зниження витрат на ремонт виробки, 1 UA 106649 C2 поліпшення техніки безпеки ведення робіт, скорочення терміну демонтажу механізованої стругової установки. ФОРМУЛА ВИНАХОДУ 5 10 Спосіб забезпечення стійкості демонтажної камери, що включає формування однієї частини камери прямокутної форми зі сторони стругової лави, забурювання та встановлення анкерів в покрівлі та зі сторони лави, який відрізняється тим, що другу частину камери формують арочної форми зі сторони охоронного цілика з розміщенням її підошви нижче рівня підошви пласта, в якій потім встановлюють двосигментне кріплення арочної форми, з верхняком якого жорстко з'єднують анкери, що встановлені в покрівлі, а далі в камері на дільницях відповідно зі сторони лави та в районі замка арочного кріплення встановлюють жорсткі стійки з можливістю зміни податливості й фіксації кріплення в заданому положенні. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
