Спосіб автоматичної роботи фільтрпреса

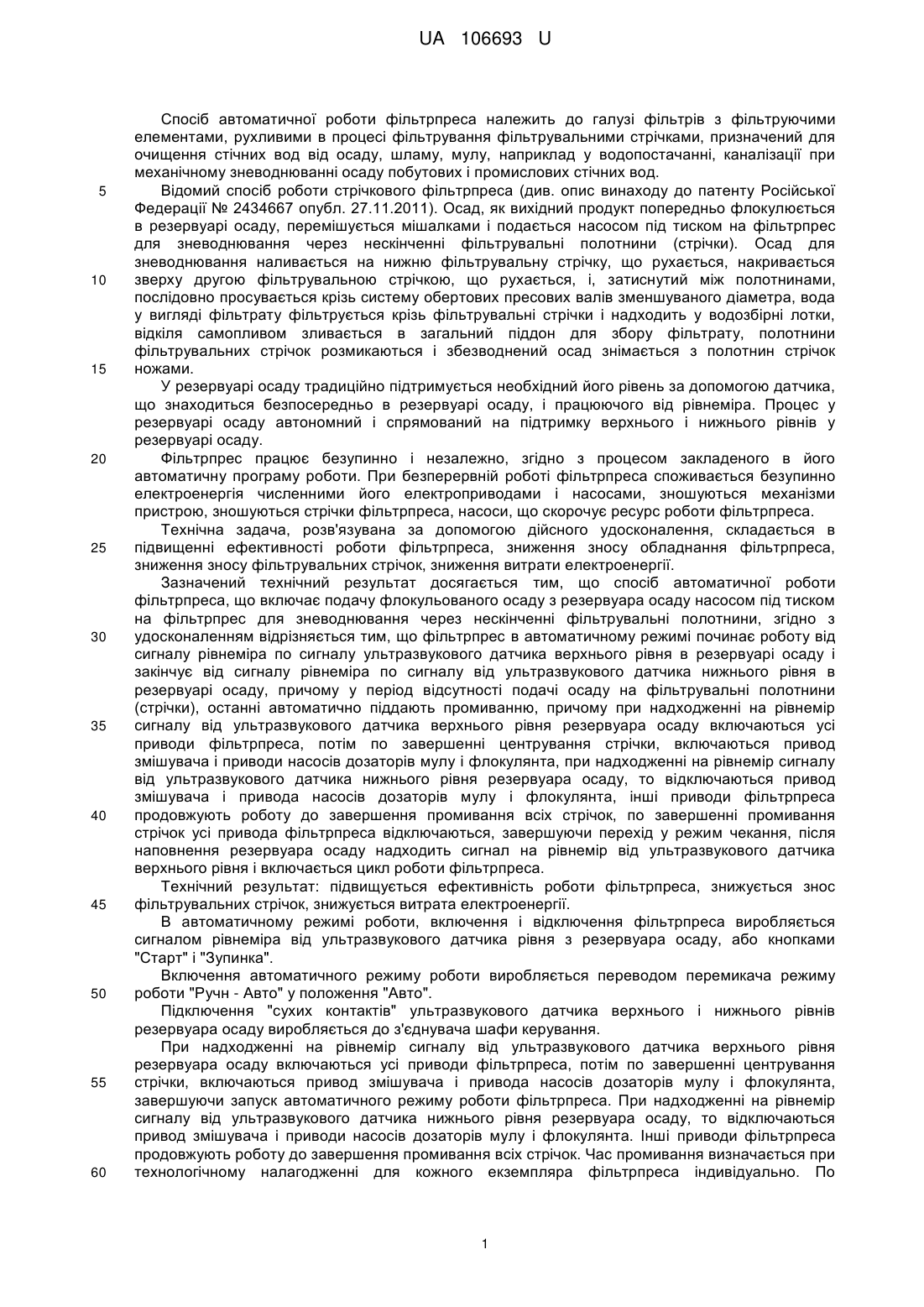

Реферат: Спосіб автоматичної роботи фільтрпреса включає подачу флокульованого осаду з резервуара осаду насосом під тиском на фільтрпрес для зневоднювання через нескінченні фільтрувальні полотнини. Фільтрпрес в автоматичному режимі починає роботу від сигналу рівнеміра по сигналу ультразвукового датчика верхнього рівня в резервуарі осаду і закінчує від сигналу рівнеміра по сигналу від ультразвукового датчика нижнього рівня в резервуарі осаду, причому в період відсутності подачі осаду на фільтрувальні полотнини (стрічки), останні автоматично піддають промиванню, причому при надходженні на рівнемір сигналу від ультразвукового датчика верхнього рівня резервуара осаду включаються усі приводи фільтрпреса, потім по завершенні центрування стрічки включаються привод змішувача і приводи насосів дозаторів мулу і флокулянта, при надходженні на рівнемір сигналу від ультразвукового датчика нижнього рівня резервуара осаду. UA 106693 U (54) СПОСІБ АВТОМАТИЧНОЇ РОБОТИ ФІЛЬТРПРЕСА UA 106693 U UA 106693 U 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб автоматичної роботи фільтрпреса належить до галузі фільтрів з фільтруючими елементами, рухливими в процесі фільтрування фільтрувальними стрічками, призначений для очищення стічних вод від осаду, шламу, мулу, наприклад у водопостачанні, каналізації при механічному зневоднюванні осаду побутових і промислових стічних вод. Відомий спосіб роботи стрічкового фільтрпреса (див. опис винаходу до патенту Російської Федерації № 2434667 опубл. 27.11.2011). Осад, як вихідний продукт попередньо флокулюється в резервуарі осаду, перемішується мішалками і подається насосом під тиском на фільтрпрес для зневоднювання через нескінченні фільтрувальні полотнини (стрічки). Осад для зневоднювання наливається на нижню фільтрувальну стрічку, що рухається, накривається зверху другою фільтрувальною стрічкою, що рухається, і, затиснутий між полотнинами, послідовно просувається крізь систему обертових пресових валів зменшуваного діаметра, вода у вигляді фільтрату фільтрується крізь фільтрувальні стрічки і надходить у водозбірні лотки, відкіля самопливом зливається в загальний піддон для збору фільтрату, полотнини фільтрувальних стрічок розмикаються і збезводнений осад знімається з полотнин стрічок ножами. У резервуарі осаду традиційно підтримується необхідний його рівень за допомогою датчика, що знаходиться безпосередньо в резервуарі осаду, і працюючого від рівнеміра. Процес у резервуарі осаду автономний і спрямований на підтримку верхнього і нижнього рівнів у резервуарі осаду. Фільтрпрес працює безупинно і незалежно, згідно з процесом закладеного в його автоматичну програму роботи. При безперервній роботі фільтрпреса споживається безупинно електроенергія численними його електроприводами і насосами, зношуються механізми пристрою, зношуються стрічки фільтрпреса, насоси, що скорочує ресурс роботи фільтрпреса. Технічна задача, розв'язувана за допомогою дійсного удосконалення, складається в підвищенні ефективності роботи фільтрпреса, зниження зносу обладнання фільтрпреса, зниження зносу фільтрувальних стрічок, зниження витрати електроенергії. Зазначений технічний результат досягається тим, що спосіб автоматичної роботи фільтрпреса, що включає подачу флокульованого осаду з резервуара осаду насосом під тиском на фільтрпрес для зневоднювання через нескінченні фільтрувальні полотнини, згідно з удосконаленням відрізняється тим, що фільтрпрес в автоматичному режимі починає роботу від сигналу рівнеміра по сигналу ультразвукового датчика верхнього рівня в резервуарі осаду і закінчує від сигналу рівнеміра по сигналу від ультразвукового датчика нижнього рівня в резервуарі осаду, причому у період відсутності подачі осаду на фільтрувальні полотнини (стрічки), останні автоматично піддають промиванню, причому при надходженні на рівнемір сигналу від ультразвукового датчика верхнього рівня резервуара осаду включаються усі приводи фільтрпреса, потім по завершенні центрування стрічки, включаються привод змішувача і приводи насосів дозаторів мулу і флокулянта, при надходженні на рівнемір сигналу від ультразвукового датчика нижнього рівня резервуара осаду, то відключаються привод змішувача і привода насосів дозаторів мулу і флокулянта, інші приводи фільтрпреса продовжують роботу до завершення промивання всіх стрічок, по завершенні промивання стрічок усі привода фільтрпреса відключаються, завершуючи перехід у режим чекання, після наповнення резервуара осаду надходить сигнал на рівнемір від ультразвукового датчика верхнього рівня і включається цикл роботи фільтрпреса. Технічний результат: підвищується ефективність роботи фільтрпреса, знижується знос фільтрувальних стрічок, знижується витрата електроенергії. В автоматичному режимі роботи, включення і відключення фільтрпреса виробляється сигналом рівнеміра від ультразвукового датчика рівня з резервуара осаду, або кнопками "Старт" і "Зупинка". Включення автоматичного режиму роботи виробляється переводом перемикача режиму роботи "Ручн - Авто" у положення "Авто". Підключення "сухих контактів" ультразвукового датчика верхнього і нижнього рівнів резервуара осаду виробляється до з'єднувача шафи керування. При надходженні на рівнемір сигналу від ультразвукового датчика верхнього рівня резервуара осаду включаються усі приводи фільтрпреса, потім по завершенні центрування стрічки, включаються привод змішувача і привода насосів дозаторів мулу і флокулянта, завершуючи запуск автоматичного режиму роботи фільтрпреса. При надходженні на рівнемір сигналу від ультразвукового датчика нижнього рівня резервуара осаду, то відключаються привод змішувача і приводи насосів дозаторів мулу і флокулянта. Інші приводи фільтрпреса продовжують роботу до завершення промивання всіх стрічок. Час промивання визначається при технологічному налагодженні для кожного екземпляра фільтрпреса індивідуально. По 1 UA 106693 U 5 10 завершенні промивання стрічок усі приводи фільтрпреса відключаються, завершуючи перехід у режим чекання. Після наповнення резервуара осаду, спрацьовує датчик верхнього рівня і включається цикл роботи фільтрпреса. Від удосконалення підвищується ефективність роботи фільтрпреса, знижується знос фільтрувальних стрічок, знижується витрата електроенергії. При необхідності, у процесі автоматичного циклу роботи фільтрпреса можливо ручне керування пневматичним клапаном і клапаном додаткового розведення за допомогою відповідних софт-кнопок сенсорної панелі фільтрпреса, або дистанційне керування від SCADAсистеми, наприклад, із планшетного ПК технолога через точку доступу WI-FI. Роботу фільтрпреса спостерігають і ведуть корекцію по протоколу MODBUS. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Спосіб автоматичної роботи фільтрпреса, що включає подачу флокульованого осаду з резервуара осаду насосом під тиском на фільтрпрес для зневоднювання через нескінченні фільтрувальні полотнини, який відрізняється тим, що фільтрпрес в автоматичному режимі починає роботу від сигнала рівнеміра по сигналу ультразвукового датчика верхнього рівня в резервуарі осаду і закінчує від сигналу рівнеміра по сигналу від ультразвукового датчика нижнього рівня в резервуарі осаду, причому в період відсутності подачі осаду на фільтрувальні полотнини (стрічки), останні автоматично піддають промиванню, причому при надходженні на рівнемір сигналу від ультразвукового датчика верхнього рівня резервуара осаду включаються усі приводи фільтрпреса, потім по завершенні центрування стрічки включаються привод змішувача і приводи насосів дозаторів мулу і флокулянта, при надходженні на рівнемір сигналу від ультразвукового датчика нижнього рівня резервуара осаду відключаються привод змішувача і приводи насосів дозаторів мулу і флокулянта, інші приводи фільтрпреса продовжують роботу до завершення промивання всіх стрічок, по завершенні промивання стрічок усі приводи фільтрпреса відключаються, завершуючи перехід у режим чекання, після наповнення резервуара осаду надходить сигнал на рівнемір від ультразвукового датчика верхнього рівня і включається цикл роботи фільтрпреса. 30 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
