Фільтруючий вал стрічкового фільтрпреса

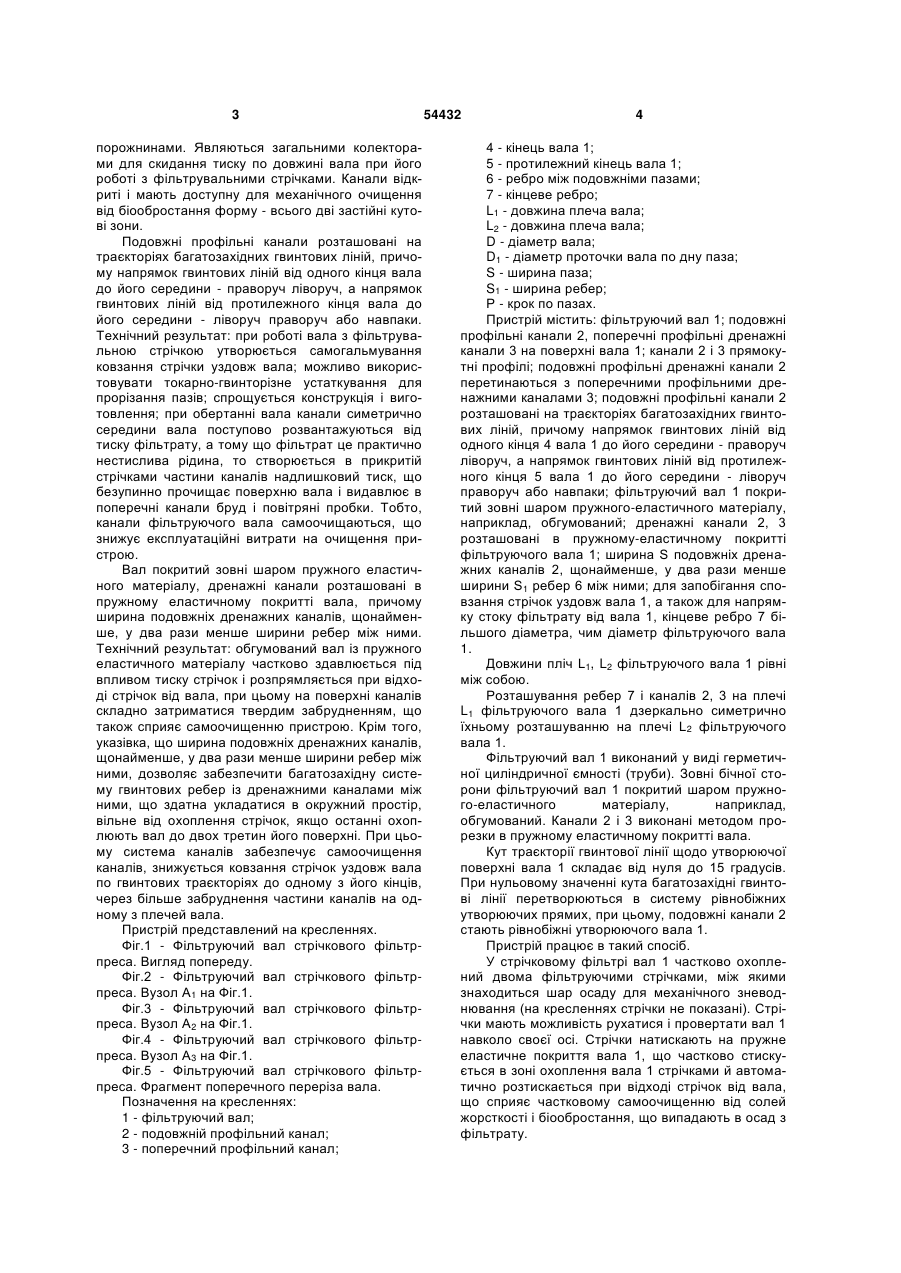

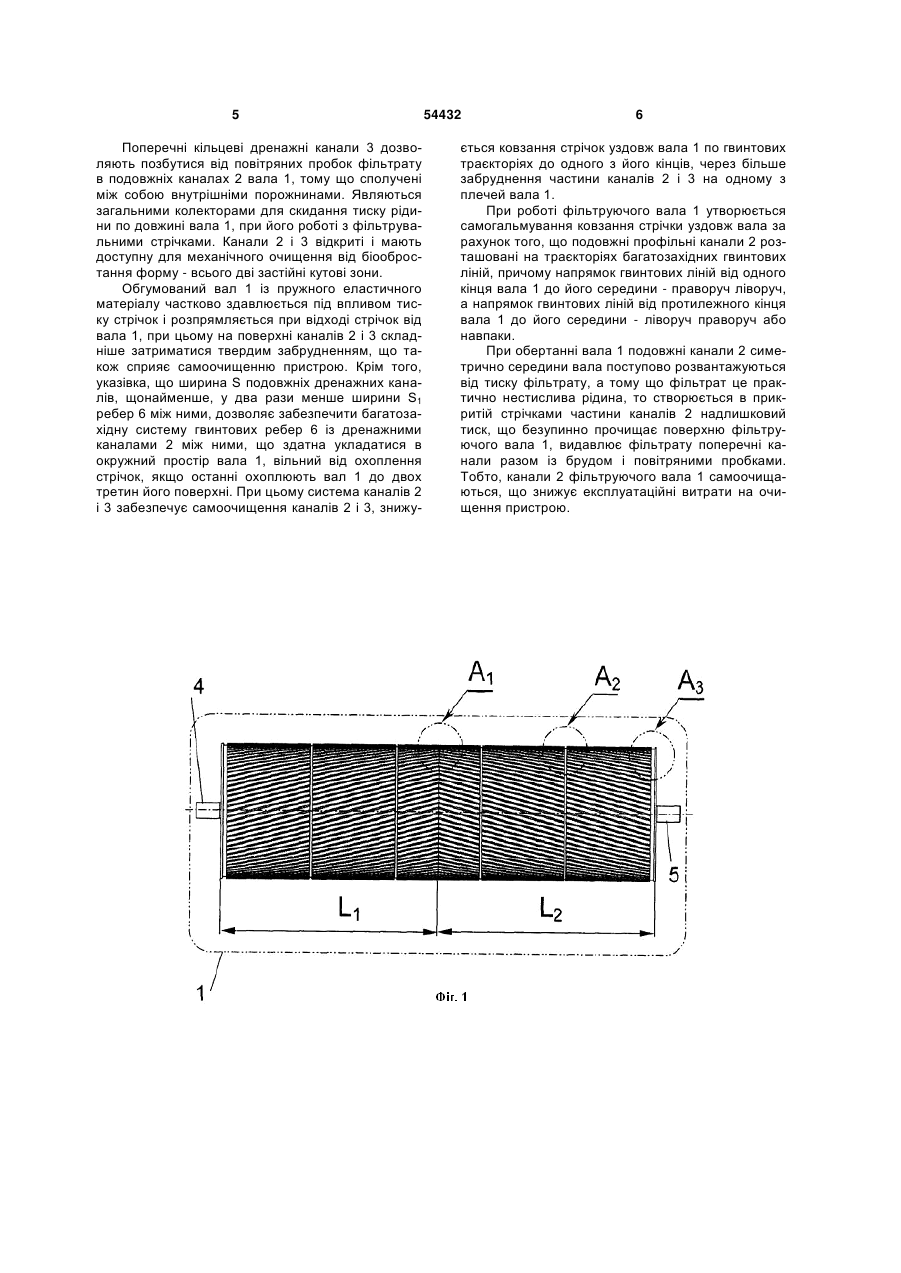

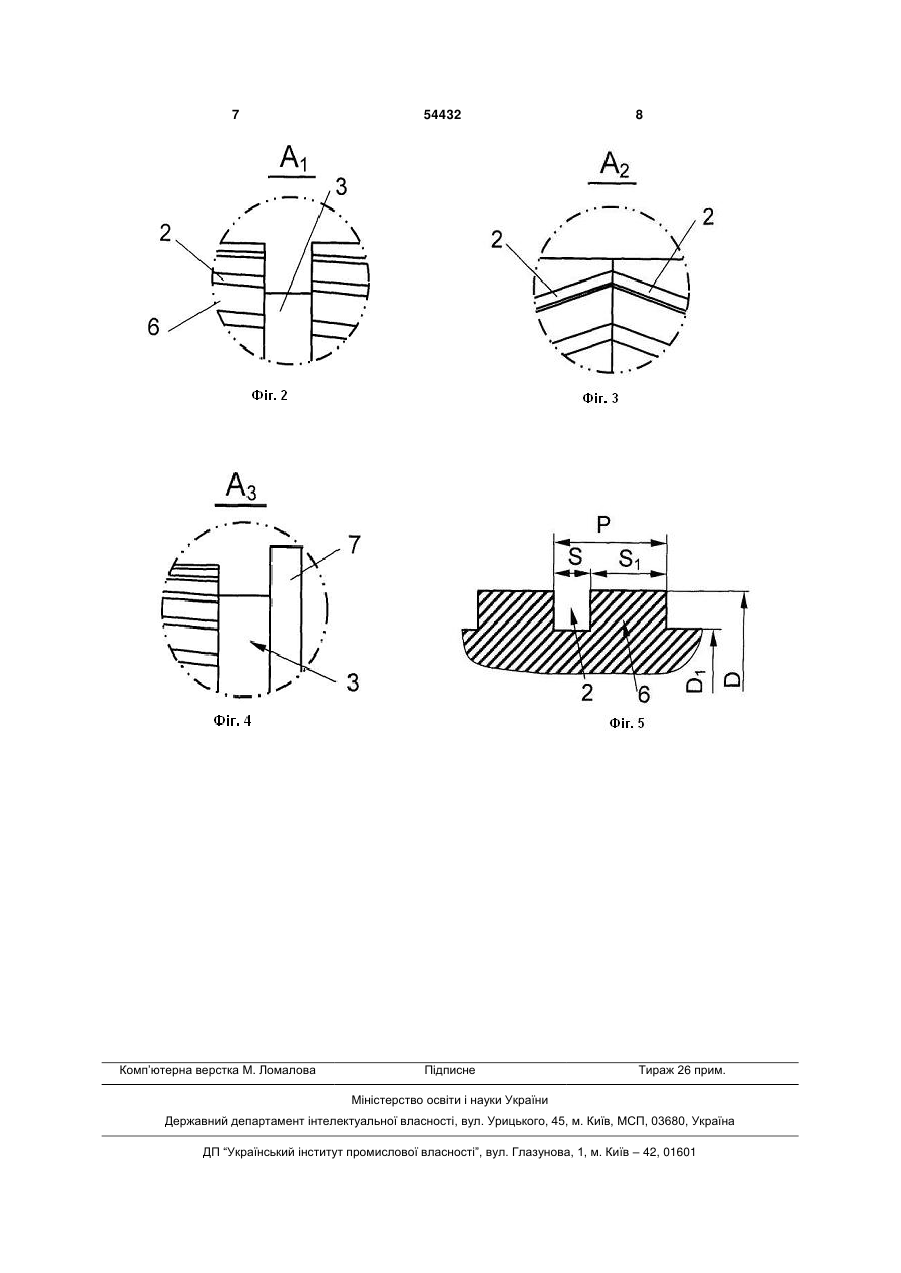

1. Фільтруючий вал стрічкового фільтрпреса, що містить на поверхні вала безліч відкритих рівномірно розташованих подовжніх профільних дренажних каналів, який відрізняється тим, що оснащений поперечними концентричними дренажними каналами, що сполучені з подовжніми дренажними каналами, що їх перетинають. 3 порожнинами. Являються загальними колекторами для скидання тиску по довжині вала при його роботі з фільтрувальними стрічками. Канали відкриті і мають доступну для механічного очищення від біообростання форму - всього дві застійні кутові зони. Подовжні профільні канали розташовані на траєкторіях багатозахідних гвинтових ліній, причому напрямок гвинтових ліній від одного кінця вала до його середини - праворуч ліворуч, а напрямок гвинтових ліній від протилежного кінця вала до його середини - ліворуч праворуч або навпаки. Технічний результат: при роботі вала з фільтрувальною стрічкою утворюється самогальмування ковзання стрічки уздовж вала; можливо використовувати токарно-гвинторізне устаткування для прорізання пазів; спрощується конструкція і виготовлення; при обертанні вала канали симетрично середини вала поступово розвантажуються від тиску фільтрату, а тому що фільтрат це практично нестислива рідина, то створюється в прикритій стрічками частини каналів надлишковий тиск, що безупинно прочищає поверхню вала і видавлює в поперечні канали бруд і повітряні пробки. Тобто, канали фільтруючого вала самоочищаються, що знижує експлуатаційні витрати на очищення пристрою. Вал покритий зовні шаром пружного еластичного матеріалу, дренажні канали розташовані в пружному еластичному покритті вала, причому ширина подовжніх дренажних каналів, щонайменше, у два рази менше ширини ребер між ними. Технічний результат: обгумований вал із пружного еластичного матеріалу частково здавлюється під впливом тиску стрічок і розпрямляється при відході стрічок від вала, при цьому на поверхні каналів складно затриматися твердим забрудненням, що також сприяє самоочищенню пристрою. Крім того, указівка, що ширина подовжніх дренажних каналів, щонайменше, у два рази менше ширини ребер між ними, дозволяє забезпечити багатозахідну систему гвинтових ребер із дренажними каналами між ними, що здатна укладатися в окружний простір, вільне від охоплення стрічок, якщо останні охоплюють вал до двох третин його поверхні. При цьому система каналів забезпечує самоочищення каналів, знижується ковзання стрічок уздовж вала по гвинтових траєкторіях до одному з його кінців, через більше забруднення частини каналів на одному з плечей вала. Пристрій представлений на кресленнях. Фіг.1 - Фільтруючий вал стрічкового фільтрпреса. Вигляд попереду. Фіг.2 - Фільтруючий вал стрічкового фільтрпреса. Вузол А1 на Фіг.1. Фіг.3 - Фільтруючий вал стрічкового фільтрпреса. Вузол А2 на Фіг.1. Фіг.4 - Фільтруючий вал стрічкового фільтрпреса. Вузол А3 на Фіг.1. Фіг.5 - Фільтруючий вал стрічкового фільтрпреса. Фрагмент поперечного переріза вала. Позначення на кресленнях: 1 - фільтруючий вал; 2 - подовжній профільний канал; 3 - поперечний профільний канал; 54432 4 4 - кінець вала 1; 5 - протилежний кінець вала 1; 6 - ребро між подовжніми пазами; 7 - кінцеве ребро; L1 - довжина плеча вала; L2 - довжина плеча вала; D - діаметр вала; D1 - діаметр проточки вала по дну паза; S - ширина паза; S1 - ширина ребер; Р - крок по пазах. Пристрій містить: фільтруючий вал 1; подовжні профільні канали 2, поперечні профільні дренажні канали 3 на поверхні вала 1; канали 2 і 3 прямокутні профілі; подовжні профільні дренажні канали 2 перетинаються з поперечними профільними дренажними каналами 3; подовжні профільні канали 2 розташовані на траєкторіях багатозахідних гвинтових ліній, причому напрямок гвинтових ліній від одного кінця 4 вала 1 до його середини - праворуч ліворуч, а напрямок гвинтових ліній від протилежного кінця 5 вала 1 до його середини - ліворуч праворуч або навпаки; фільтруючий вал 1 покритий зовні шаром пружного-еластичного матеріалу, наприклад, обгумований; дренажні канали 2, 3 розташовані в пружному-еластичному покритті фільтруючого вала 1; ширина S подовжніх дренажних каналів 2, щонайменше, у два рази менше ширини S1 ребер 6 між ними; для запобігання сповзання стрічок уздовж вала 1, а також для напрямку стоку фільтрату від вала 1, кінцеве ребро 7 більшого діаметра, чим діаметр фільтруючого вала 1. Довжини пліч L1, L2 фільтруючого вала 1 рівні між собою. Розташування ребер 7 і каналів 2, 3 на плечі L1 фільтруючого вала 1 дзеркально симетрично їхньому розташуванню на плечі L2 фільтруючого вала 1. Фільтруючий вал 1 виконаний у виді герметичної циліндричної ємності (труби). Зовні бічної сторони фільтруючий вал 1 покритий шаром пружного-еластичного матеріалу, наприклад, обгумований. Канали 2 і 3 виконані методом прорезки в пружному еластичному покритті вала. Кут траєкторії гвинтової лінії щодо утворюючої поверхні вала 1 складає від нуля до 15 градусів. При нульовому значенні кута багатозахідні гвинтові лінії перетворюються в систему рівнобіжних утворюючих прямих, при цьому, подовжні канали 2 стають рівнобіжні утворюючого вала 1. Пристрій працює в такий спосіб. У стрічковому фільтрі вал 1 частково охоплений двома фільтруючими стрічками, між якими знаходиться шар осаду для механічного зневоднювання (на кресленнях стрічки не показані). Стрічки мають можливість рухатися і провертати вал 1 навколо своєї осі. Стрічки натискають на пружне еластичне покриття вала 1, що частково стискується в зоні охоплення вала 1 стрічками й автоматично розтискається при відході стрічок від вала, що сприяє частковому самоочищенню від солей жорсткості і біообростання, що випадають в осад з фільтрату. 5 Поперечні кільцеві дренажні канали 3 дозволяють позбутися від повітряних пробок фільтрату в подовжніх каналах 2 вала 1, тому що сполучені між собою внутрішніми порожнинами. Являються загальними колекторами для скидання тиску рідини по довжині вала 1, при його роботі з фільтрувальними стрічками. Канали 2 і 3 відкриті і мають доступну для механічного очищення від біообростання форму - всього дві застійні кутові зони. Обгумований вал 1 із пружного еластичного матеріалу частково здавлюється під впливом тиску стрічок і розпрямляється при відході стрічок від вала 1, при цьому на поверхні каналів 2 і 3 складніше затриматися твердим забрудненням, що також сприяє самоочищенню пристрою. Крім того, указівка, що ширина S подовжніх дренажних каналів, щонайменше, у два рази менше ширини S1 ребер 6 між ними, дозволяє забезпечити багатозахідну систему гвинтових ребер 6 із дренажними каналами 2 між ними, що здатна укладатися в окружний простір вала 1, вільний від охоплення стрічок, якщо останні охоплюють вал 1 до двох третин його поверхні. При цьому система каналів 2 і 3 забезпечує самоочищення каналів 2 і 3, знижу 54432 6 ється ковзання стрічок уздовж вала 1 по гвинтових траєкторіях до одного з його кінців, через більше забруднення частини каналів 2 і 3 на одному з плечей вала 1. При роботі фільтруючого вала 1 утворюється самогальмування ковзання стрічки уздовж вала за рахунок того, що подовжні профільні канали 2 розташовані на траєкторіях багатозахідних гвинтових ліній, причому напрямок гвинтових ліній від одного кінця вала 1 до його середини - праворуч ліворуч, а напрямок гвинтових ліній від протилежного кінця вала 1 до його середини - ліворуч праворуч або навпаки. При обертанні вала 1 подовжні канали 2 симетрично середини вала поступово розвантажуються від тиску фільтрату, а тому що фільтрат це практично нестислива рідина, то створюється в прикритій стрічками частини каналів 2 надлишковий тиск, що безупинно прочищає поверхню фільтруючого вала 1, видавлює фільтрату поперечні канали разом із брудом і повітряними пробками. Тобто, канали 2 фільтруючого вала 1 самоочищаються, що знижує експлуатаційні витрати на очищення пристрою. 7 Комп’ютерна верстка М. Ломалова 54432 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
