Ротаційний різальний апарат з захисними пристроями

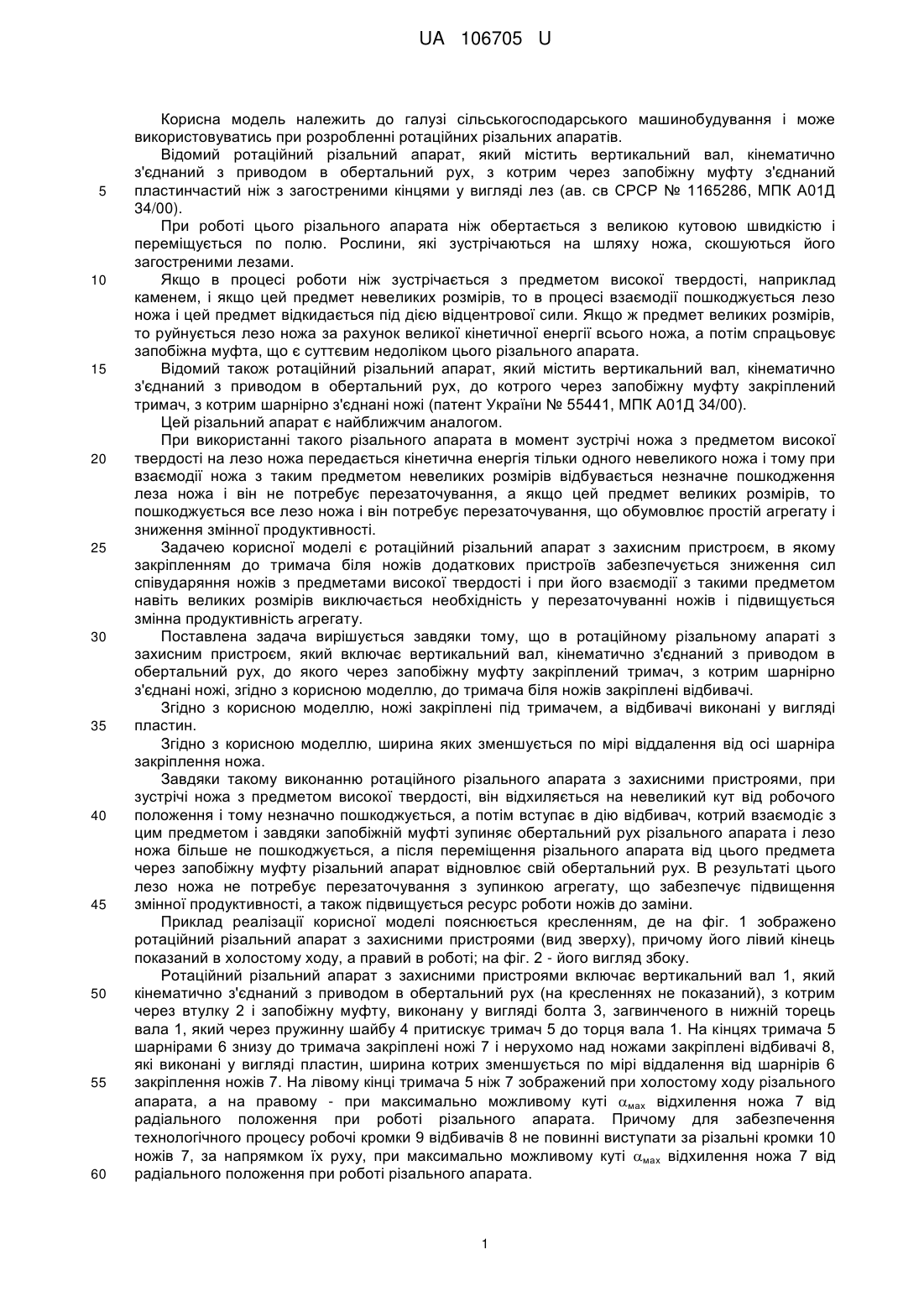

Реферат: Ротаційний різальний апарат з захисними пристроями містить вертикальний вал, кінематично з'єднаний з приводом в обертальний рух, до якого через запобіжну муфту закріплений тримач, з яким шарнірно з'єднані ножі. Біля ножів до тримача закріплені відбивачі. UA 106705 U (54) РОТАЦІЙНИЙ РІЗАЛЬНИЙ АПАРАТ З ЗАХИСНИМИ ПРИСТРОЯМИ UA 106705 U UA 106705 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватись при розробленні ротаційних різальних апаратів. Відомий ротаційний різальний апарат, який містить вертикальний вал, кінематично з'єднаний з приводом в обертальний рух, з котрим через запобіжну муфту з'єднаний пластинчастий ніж з загостреними кінцями у вигляді лез (ав. св СРСР № 1165286, МПК А01Д 34/00). При роботі цього різального апарата ніж обертається з великою кутовою швидкістю і переміщується по полю. Рослини, які зустрічаються на шляху ножа, скошуються його загостреними лезами. Якщо в процесі роботи ніж зустрічається з предметом високої твердості, наприклад каменем, і якщо цей предмет невеликих розмірів, то в процесі взаємодії пошкоджується лезо ножа і цей предмет відкидається під дією відцентрової сили. Якщо ж предмет великих розмірів, то руйнується лезо ножа за рахунок великої кінетичної енергії всього ножа, а потім спрацьовує запобіжна муфта, що є суттєвим недоліком цього різального апарата. Відомий також ротаційний різальний апарат, який містить вертикальний вал, кінематично з'єднаний з приводом в обертальний рух, до котрого через запобіжну муфту закріплений тримач, з котрим шарнірно з'єднані ножі (патент України № 55441, МПК А01Д 34/00). Цей різальний апарат є найближчим аналогом. При використанні такого різального апарата в момент зустрічі ножа з предметом високої твердості на лезо ножа передається кінетична енергія тільки одного невеликого ножа і тому при взаємодії ножа з таким предметом невеликих розмірів відбувається незначне пошкодження леза ножа і він не потребує перезаточування, а якщо цей предмет великих розмірів, то пошкоджується все лезо ножа і він потребує перезаточування, що обумовлює простій агрегату і зниження змінної продуктивності. Задачею корисної моделі є ротаційний різальний апарат з захисним пристроєм, в якому закріпленням до тримача біля ножів додаткових пристроїв забезпечується зниження сил співударяння ножів з предметами високої твердості і при його взаємодії з такими предметом навіть великих розмірів виключається необхідність у перезаточуванні ножів і підвищується змінна продуктивність агрегату. Поставлена задача вирішується завдяки тому, що в ротаційному різальному апараті з захисним пристроєм, який включає вертикальний вал, кінематично з'єднаний з приводом в обертальний рух, до якого через запобіжну муфту закріплений тримач, з котрим шарнірно з'єднані ножі, згідно з корисною моделлю, до тримача біля ножів закріплені відбивачі. Згідно з корисною моделлю, ножі закріплені під тримачем, а відбивачі виконані у вигляді пластин. Згідно з корисною моделлю, ширина яких зменшується по мірі віддалення від осі шарніра закріплення ножа. Завдяки такому виконанню ротаційного різального апарата з захисними пристроями, при зустрічі ножа з предметом високої твердості, він відхиляється на невеликий кут від робочого положення і тому незначно пошкоджується, а потім вступає в дію відбивач, котрий взаємодіє з цим предметом і завдяки запобіжній муфті зупиняє обертальний рух різального апарата і лезо ножа більше не пошкоджується, а після переміщення різального апарата від цього предмета через запобіжну муфту різальний апарат відновлює свій обертальний рух. В результаті цього лезо ножа не потребує перезаточування з зупинкою агрегату, що забезпечує підвищення змінної продуктивності, а також підвищується ресурс роботи ножів до заміни. Приклад реалізації корисної моделі пояснюється кресленням, де на фіг. 1 зображено ротаційний різальний апарат з захисними пристроями (вид зверху), причому його лівий кінець показаний в холостому ходу, а правий в роботі; на фіг. 2 - його вигляд збоку. Ротаційний різальний апарат з захисними пристроями включає вертикальний вал 1, який кінематично з'єднаний з приводом в обертальний рух (на кресленнях не показаний), з котрим через втулку 2 і запобіжну муфту, виконану у вигляді болта 3, загвинченого в нижній торець вала 1, який через пружинну шайбу 4 притискує тримач 5 до торця вала 1. На кінцях тримача 5 шарнірами 6 знизу до тримача закріплені ножі 7 і нерухомо над ножами закріплені відбивачі 8, які виконані у вигляді пластин, ширина котрих зменшується по мірі віддалення від шарнірів 6 закріплення ножів 7. На лівому кінці тримача 5 ніж 7 зображений при холостому ходу різального апарата, а на правому - при максимально можливому куті мах відхилення ножа 7 від радіального положення при роботі різального апарата. Причому для забезпечення технологічного процесу робочі кромки 9 відбивачів 8 не повинні виступати за різальні кромки 10 ножів 7, за напрямком їх руху, при максимально можливому куті мах відхилення ножа 7 від радіального положення при роботі різального апарата. 1 UA 106705 U 5 10 Працює описаний різальний апарат наступним чином. При приведенні в обертальний рух різального апарата під дією відцентрових сил ножі встановлюються в радіальні положення (лівий бік фіг. 1). При горизонтальному переміщенні різального апарата в момент зустрічі ножа з рослиною, за рахунок кінетичної енергії ножа рослина перерізується (скошується), а ніж відхиляється на кут  від радіального положення. При цьому появляється дотична складова відцентрової сили, котра діє на ніж і забезпечує подальше скошування рослин. Якщо ніж зустрічається з великим предметом високої твердості, то він відхиляється від радіального положення на кут , більший максимально допустимого при скошуванні рослин мах, і з цим предметом взаємодіє відбивач 8. Він упирається своєю робочою кромкою 9 в цей предмет, а оскільки відбивач 8 з'єднаний з тримачем 5 нерухомо; то тримач 5 зупиняється, а вал 1 продовжує обертатись. Після того, як за рахунок поступального руху різального апарата тримач 8 відійде від предмета високої твердості, за рахунок сил тертя, які виникають між торцем вала 1 і контактуючою з ним поверхнею тримача 5, тримач 5 почне обертатись і роботоздатність різального апарата відновиться. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Ротаційний різальний апарат з захисними пристроями, що містить вертикальний вал, кінематично з'єднаний з приводом в обертальний рух, до якого через запобіжну муфту закріплений тримач, з яким шарнірно з'єднані ножі, який відрізняється тим, що біля ножів до тримача закріплені відбивачі. 2. Ротаційний апарат за п. 1, який відрізняється тим, що ножі закріплені під тримачем. 3. Ротаційний апарат за п. 1, який відрізняється тим, що відбивачі виконані у вигляді пластин, ширина яких зменшується по мірі віддалення від шарнірів закріплення ножів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
