Індикатор зусилля розриву в талевому канаті

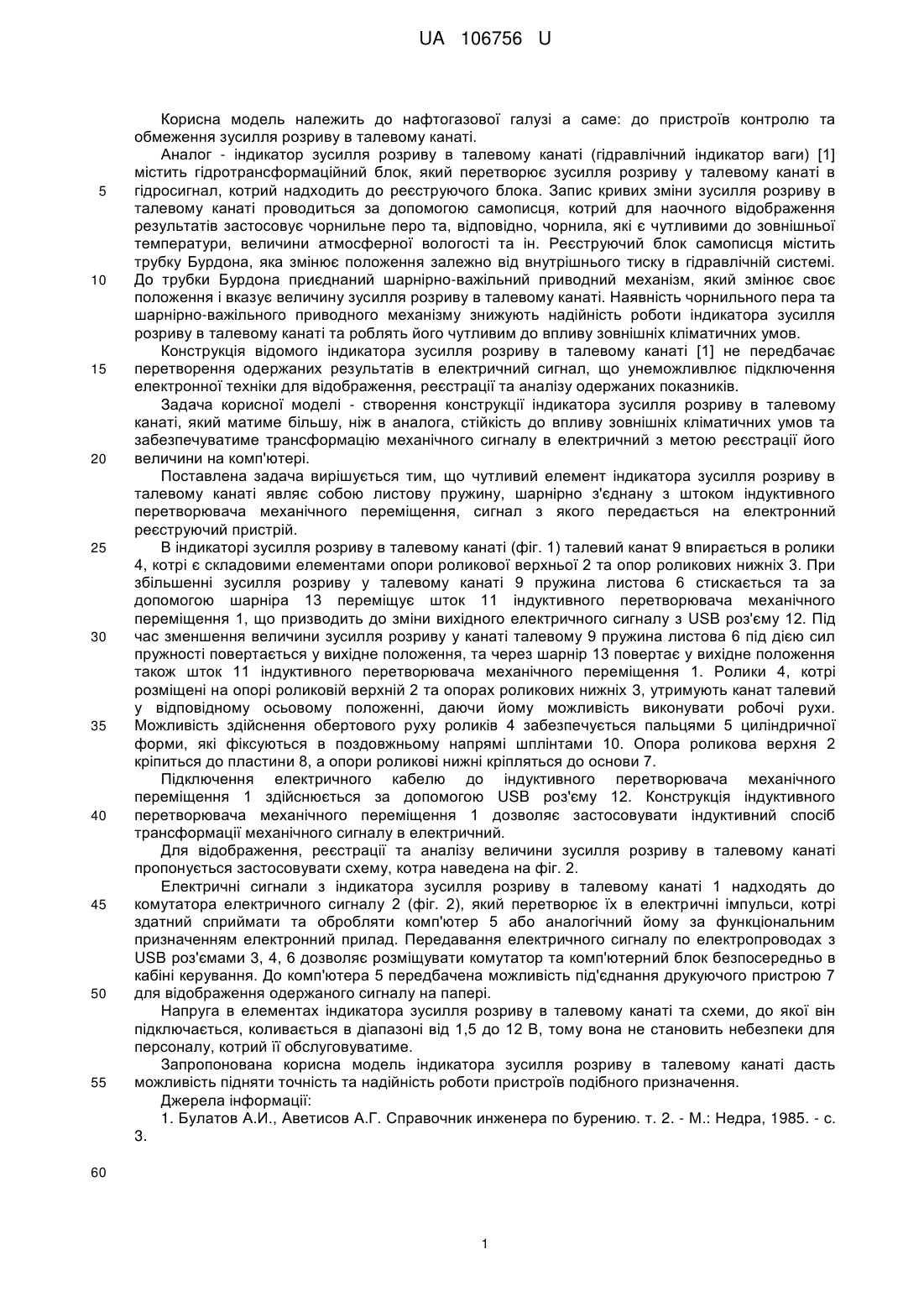

Реферат: Індикатор зусилля розриву в талевому канаті складається з чутливого елемента, перетворювача та реєструючого пристрою. Чутливий елемент являє собою листову пружину, шарнірно з'єднану з штоком індуктивного перетворювача механічного переміщення, сигнал з якого передається на електронний реєструючий пристрій. UA 106756 U (12) UA 106756 U UA 106756 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазової галузі а саме: до пристроїв контролю та обмеження зусилля розриву в талевому канаті. Аналог - індикатор зусилля розриву в талевому канаті (гідравлічний індикатор ваги) [1] містить гідротрансформаційний блок, який перетворює зусилля розриву у талевому канаті в гідросигнал, котрий надходить до реєструючого блока. Запис кривих зміни зусилля розриву в талевому канаті проводиться за допомогою самописця, котрий для наочного відображення результатів застосовує чорнильне перо та, відповідно, чорнила, які є чутливими до зовнішньої температури, величини атмосферної вологості та ін. Реєструючий блок самописця містить трубку Бурдона, яка змінює положення залежно від внутрішнього тиску в гідравлічній системі. До трубки Бурдона приєднаний шарнірно-важільний приводний механізм, який змінює своє положення і вказує величину зусилля розриву в талевому канаті. Наявність чорнильного пера та шарнірно-важільного приводного механізму знижують надійність роботи індикатора зусилля розриву в талевому канаті та роблять його чутливим до впливу зовнішніх кліматичних умов. Конструкція відомого індикатора зусилля розриву в талевому канаті [1] не передбачає перетворення одержаних результатів в електричний сигнал, що унеможливлює підключення електронної техніки для відображення, реєстрації та аналізу одержаних показників. Задача корисної моделі - створення конструкції індикатора зусилля розриву в талевому канаті, який матиме більшу, ніж в аналога, стійкість до впливу зовнішніх кліматичних умов та забезпечуватиме трансформацію механічного сигналу в електричний з метою реєстрації його величини на комп'ютері. Поставлена задача вирішується тим, що чутливий елемент індикатора зусилля розриву в талевому канаті являє собою листову пружину, шарнірно з'єднану з штоком індуктивного перетворювача механічного переміщення, сигнал з якого передається на електронний реєструючий пристрій. В індикаторі зусилля розриву в талевому канаті (фіг. 1) талевий канат 9 впирається в ролики 4, котрі є складовими елементами опори роликової верхньої 2 та опор роликових нижніх 3. При збільшенні зусилля розриву у талевому канаті 9 пружина листова 6 стискається та за допомогою шарніра 13 переміщує шток 11 індуктивного перетворювача механічного переміщення 1, що призводить до зміни вихідного електричного сигналу з USB роз'єму 12. Під час зменшення величини зусилля розриву у канаті талевому 9 пружина листова 6 під дією сил пружності повертається у вихідне положення, та через шарнір 13 повертає у вихідне положення також шток 11 індуктивного перетворювача механічного переміщення 1. Ролики 4, котрі розміщені на опорі роликовій верхній 2 та опорах роликових нижніх 3, утримують канат талевий у відповідному осьовому положенні, даючи йому можливість виконувати робочі рухи. Можливість здійснення обертового руху роликів 4 забезпечується пальцями 5 циліндричної форми, які фіксуються в поздовжньому напрямі шплінтами 10. Опора роликова верхня 2 кріпиться до пластини 8, а опори роликові нижні кріпляться до основи 7. Підключення електричного кабелю до індуктивного перетворювача механічного переміщення 1 здійснюється за допомогою USB роз'єму 12. Конструкція індуктивного перетворювача механічного переміщення 1 дозволяє застосовувати індуктивний спосіб трансформації механічного сигналу в електричний. Для відображення, реєстрації та аналізу величини зусилля розриву в талевому канаті пропонується застосовувати схему, котра наведена на фіг. 2. Електричні сигнали з індикатора зусилля розриву в талевому канаті 1 надходять до комутатора електричного сигналу 2 (фіг. 2), який перетворює їх в електричні імпульси, котрі здатний сприймати та обробляти комп'ютер 5 або аналогічний йому за функціональним призначенням електронний прилад. Передавання електричного сигналу по електропроводах з USB роз'ємами 3, 4, 6 дозволяє розміщувати комутатор та комп'ютерний блок безпосередньо в кабіні керування. До комп'ютера 5 передбачена можливість під'єднання друкуючого пристрою 7 для відображення одержаного сигналу на папері. Напруга в елементах індикатора зусилля розриву в талевому канаті та схеми, до якої він підключається, коливається в діапазоні від 1,5 до 12 В, тому вона не становить небезпеки для персоналу, котрий її обслуговуватиме. Запропонована корисна модель індикатора зусилля розриву в талевому канаті дасть можливість підняти точність та надійність роботи пристроїв подібного призначення. Джерела інформації: 1. Булатов А.И., Аветисов А.Г. Справочник инженера по бурению. т. 2. - М.: Недра, 1985. - с. 3. 60 1 UA 106756 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Індикатор зусилля розриву в талевому канаті, що складається з чутливого елемента, перетворювача та реєструючого пристрою, який відрізняється тим, що чутливий елемент являє собою листову пружину, шарнірно з'єднану з штоком індуктивного перетворювача механічного переміщення, сигнал з якого передається на електронний реєструючий пристрій. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
