Індикатор забрудненості фільтра

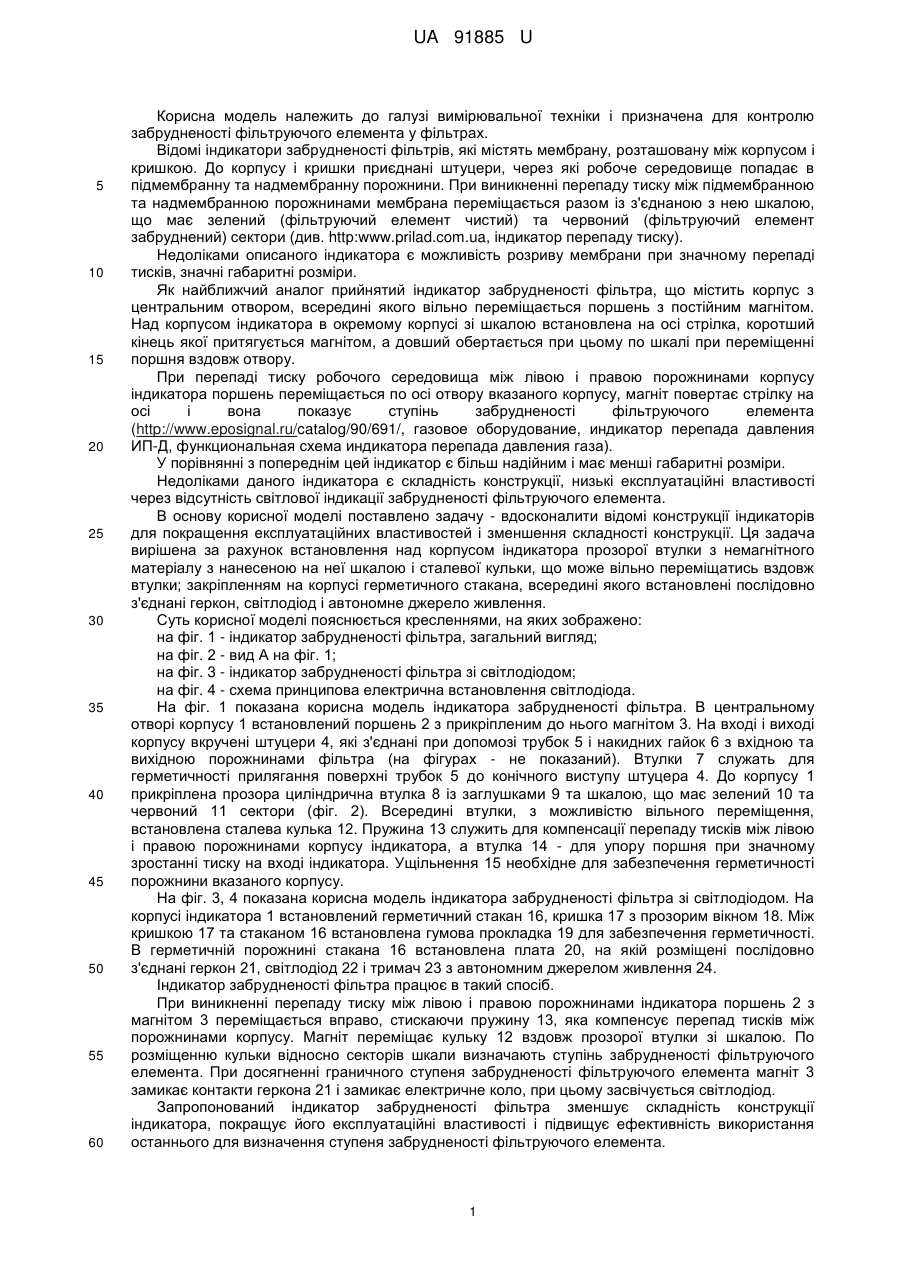

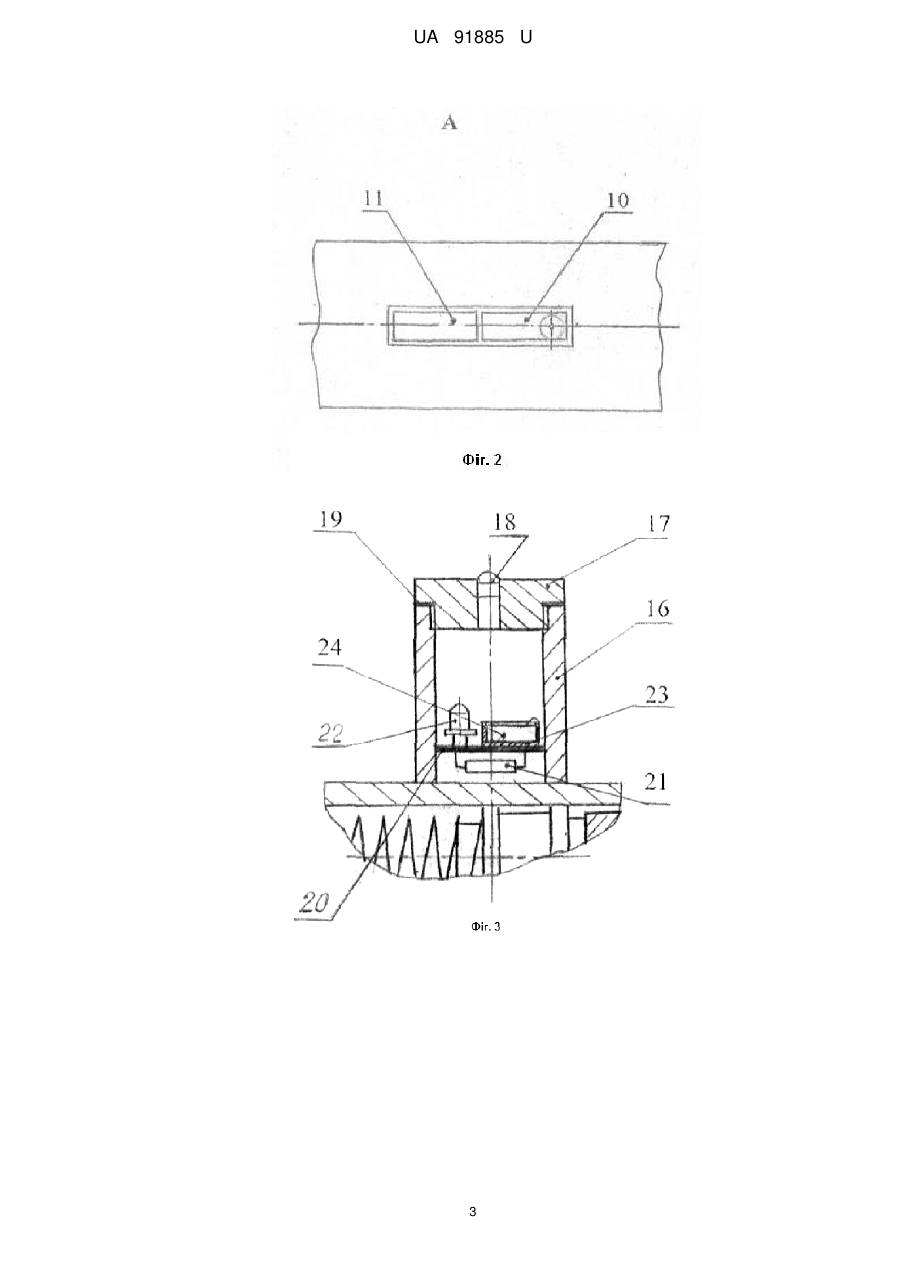

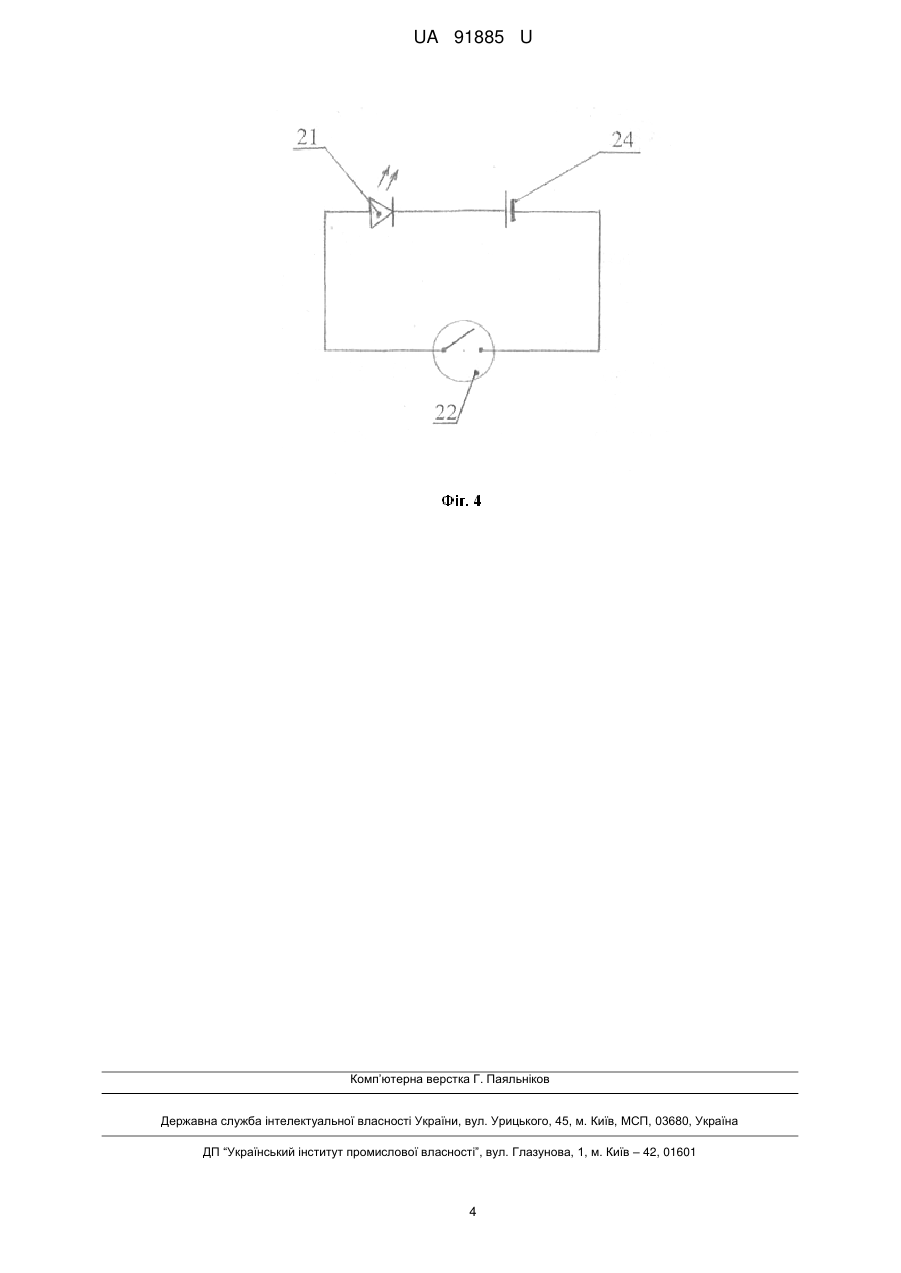

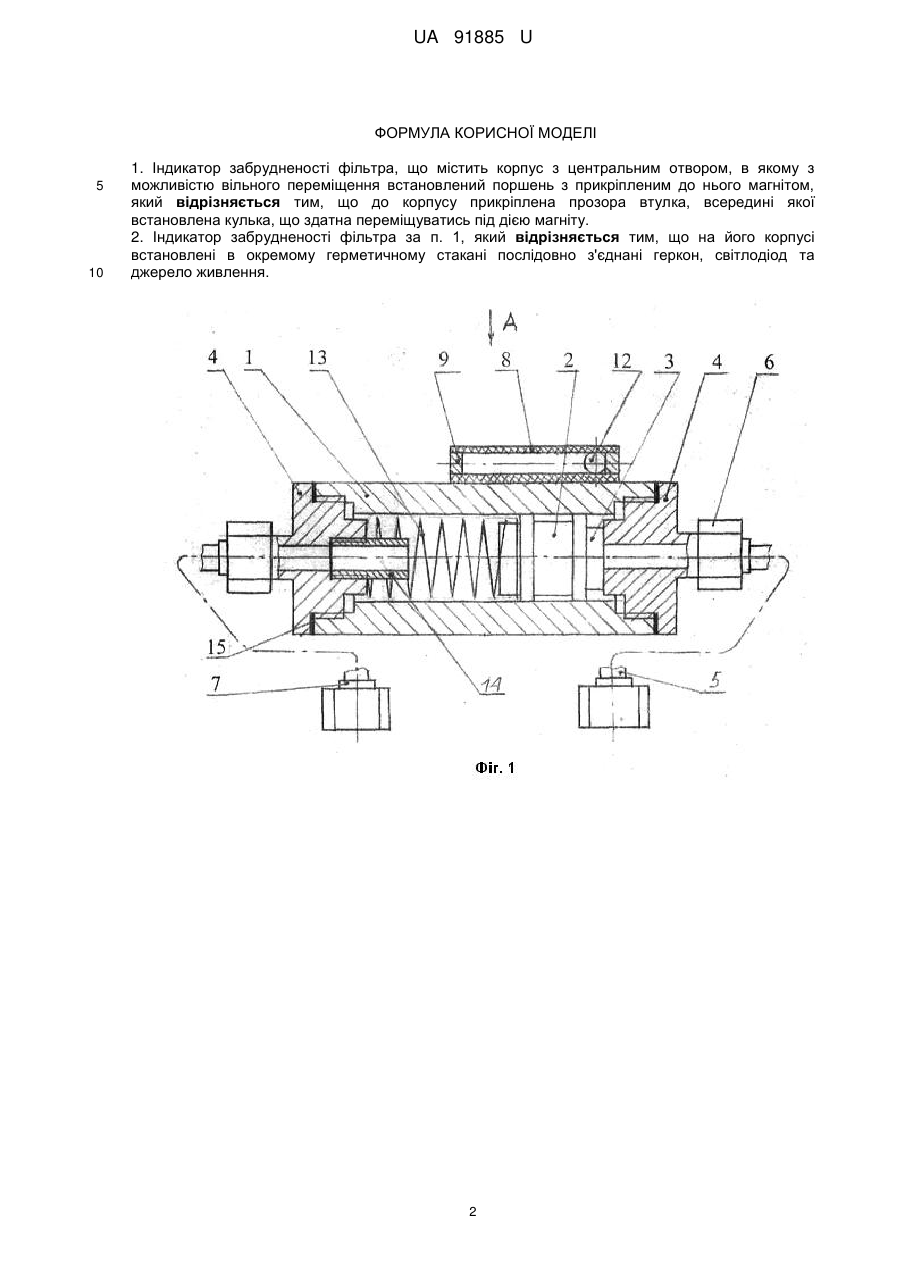

Реферат: UA 91885 U UA 91885 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі вимірювальної техніки і призначена для контролю забрудненості фільтруючого елемента у фільтрах. Відомі індикатори забрудненості фільтрів, які містять мембрану, розташовану між корпусом і кришкою. До корпусу і кришки приєднані штуцери, через які робоче середовище попадає в підмембранну та надмембранну порожнини. При виникненні перепаду тиску між підмембранною та надмембранною порожнинами мембрана переміщається разом із з'єднаною з нею шкалою, що має зелений (фільтруючий елемент чистий) та червоний (фільтруючий елемент забруднений) сектори (див. httр:www.prilad.com.ua, індикатор перепаду тиску). Недоліками описаного індикатора є можливість розриву мембрани при значному перепаді тисків, значні габаритні розміри. Як найближчий аналог прийнятий індикатор забрудненості фільтра, що містить корпус з центральним отвором, всередині якого вільно переміщається поршень з постійним магнітом. Над корпусом індикатора в окремому корпусі зі шкалою встановлена на осі стрілка, коротший кінець якої притягується магнітом, а довший обертається при цьому по шкалі при переміщенні поршня вздовж отвору. При перепаді тиску робочого середовища між лівою і правою порожнинами корпусу індикатора поршень переміщається по осі отвору вказаного корпусу, магніт повертає стрілку на осі і вона показує ступінь забрудненості фільтруючого елемента (http://www.eposignal.ru/catalog/90/691/, газовое оборудование, индикатор перепада давления ИП-Д, функциональная схема индикатора перепада давления газа). У порівнянні з попереднім цей індикатор є більш надійним і має менші габаритні розміри. Недоліками даного індикатора є складність конструкції, низькі експлуатаційні властивості через відсутність світлової індикації забрудненості фільтруючого елемента. В основу корисної моделі поставлено задачу - вдосконалити відомі конструкції індикаторів для покращення експлуатаційних властивостей і зменшення складності конструкції. Ця задача вирішена за рахунок встановлення над корпусом індикатора прозорої втулки з немагнітного матеріалу з нанесеною на неї шкалою і сталевої кульки, що може вільно переміщатись вздовж втулки; закріпленням на корпусі герметичного стакана, всередині якого встановлені послідовно з'єднані геркон, світлодіод і автономне джерело живлення. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - індикатор забрудненості фільтра, загальний вигляд; на фіг. 2 - вид А на фіг. 1; на фіг. 3 - індикатор забрудненості фільтра зі світлодіодом; на фіг. 4 - схема принципова електрична встановлення світлодіода. На фіг. 1 показана корисна модель індикатора забрудненості фільтра. В центральному отворі корпусу 1 встановлений поршень 2 з прикріпленим до нього магнітом 3. На вході і виході корпусу вкручені штуцери 4, які з'єднані при допомозі трубок 5 і накидних гайок 6 з вхідною та вихідною порожнинами фільтра (на фігурах - не показаний). Втулки 7 служать для герметичності прилягання поверхні трубок 5 до конічного виступу штуцера 4. До корпусу 1 прикріплена прозора циліндрична втулка 8 із заглушками 9 та шкалою, що має зелений 10 та червоний 11 сектори (фіг. 2). Всередині втулки, з можливістю вільного переміщення, встановлена сталева кулька 12. Пружина 13 служить для компенсації перепаду тисків між лівою і правою порожнинами корпусу індикатора, а втулка 14 - для упору поршня при значному зростанні тиску на вході індикатора. Ущільнення 15 необхідне для забезпечення герметичності порожнини вказаного корпусу. На фіг. 3, 4 показана корисна модель індикатора забрудненості фільтра зі світлодіодом. На корпусі індикатора 1 встановлений герметичний стакан 16, кришка 17 з прозорим вікном 18. Між кришкою 17 та стаканом 16 встановлена гумова прокладка 19 для забезпечення герметичності. В герметичній порожнині стакана 16 встановлена плата 20, на якій розміщені послідовно з'єднані геркон 21, світлодіод 22 і тримач 23 з автономним джерелом живлення 24. Індикатор забрудненості фільтра працює в такий спосіб. При виникненні перепаду тиску між лівою і правою порожнинами індикатора поршень 2 з магнітом 3 переміщається вправо, стискаючи пружину 13, яка компенсує перепад тисків між порожнинами корпусу. Магніт переміщає кульку 12 вздовж прозорої втулки зі шкалою. По розміщенню кульки відносно секторів шкали визначають ступінь забрудненості фільтруючого елемента. При досягненні граничного ступеня забрудненості фільтруючого елемента магніт 3 замикає контакти геркона 21 і замикає електричне коло, при цьому засвічується світлодіод. Запропонований індикатор забрудненості фільтра зменшує складність конструкції індикатора, покращує його експлуатаційні властивості і підвищує ефективність використання останнього для визначення ступеня забрудненості фільтруючого елемента. 1 UA 91885 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Індикатор забрудненості фільтра, що містить корпус з центральним отвором, в якому з можливістю вільного переміщення встановлений поршень з прикріпленим до нього магнітом, який відрізняється тим, що до корпусу прикріплена прозора втулка, всередині якої встановлена кулька, що здатна переміщуватись під дією магніту. 2. Індикатор забрудненості фільтра за п. 1, який відрізняється тим, що на його корпусі встановлені в окремому герметичному стакані послідовно з'єднані геркон, світлодіод та джерело живлення. 2 UA 91885 U 3 UA 91885 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
