Індикатор напруги

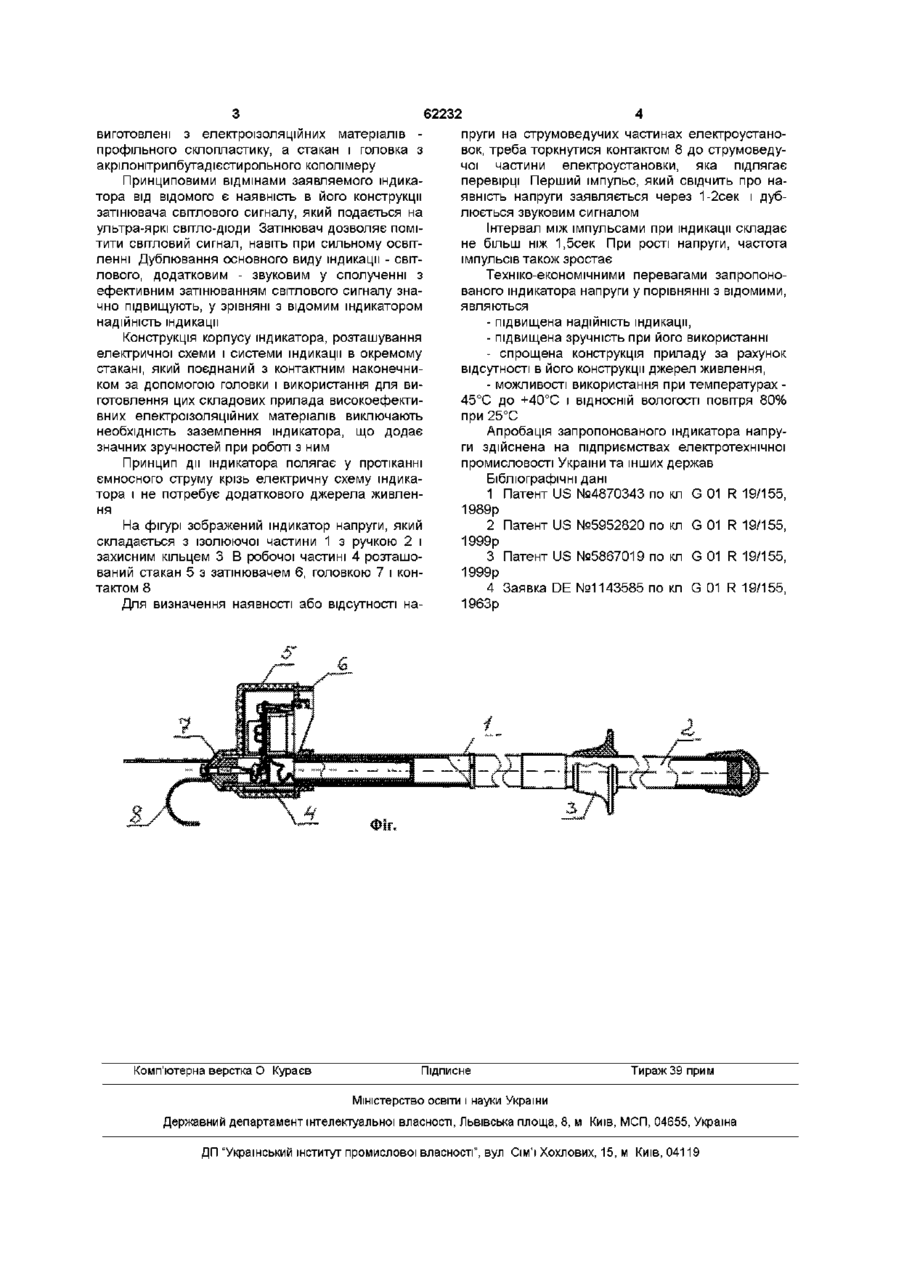

1 Індикатор напруги, який складається з контакта, корпусу, ручки, захисного диска, який відрізняється тим, що додатково вміщує затінювач світлового сигналу, візуально-акустичну систему індикації, а корпус індикатора розділений на робочу і ізолюючу частини, остання знаходиться між робочою частиною і ручкою, причому електрична схема індикатора, візуально-акустична система індикації розміщені у стакані, який з'єднаний з контактним наконечником за допомогою головки 2 Індикатор напруги за п 1, який відрізняється тим, що робоча і ізолююча частини корпусу виготовлені з електроізоляційних матеріалів - профільного склопластику, а стакан і головка з акрилонітрилбутадієнстирольного кополімеру Винахід відноситься до електровимірювальної техніки і може бути використаний як прилад для визначення наявності або відсутності перемінної напруги в електричних установках перемінного струму частотою 50Гц і напругою від 6 до 20кВ включно без заземлення робочої частини ВІДОМІ індикатори наявності або відсутності перемінної напруги, які складаються - з контактного кінцевика, робочої частини, звукового п'єзоелектричного індикатора, яркої лампи, перемикача діапазонів роботи, універсальної з'єднувальної кнопки, подовженої ручки, батареї живлення, яка може легко замінюватись [1], - з датчика, ізольованої ручки, центральної частини, перемикача, індикатора включення і десяті незалежних індикаторів [2], - з корпуса, робочої частини, ручки, захисної скоби, контактної вилки, світлового і звукового індикатора, батареї живлення [3] ВІДОМІ індикатори забезпечують визначення наявності або відсутності напруги, але їм властиві таки недоліки - індикатори [1] і [3] не дозволяють здійснювати індикацію напруги без батареї живлення, яку до речі, слід періодично замінювати, - індикатор [2] має один індикатор включення і десять індикаторів напруги, що значно ускладнює прилад і створює незручності при роботі з ним обслуговуючого персонала (необхідність швидкого реагування на ВІДПОВІДНО включений кольоровий світловий сигнал) Відомий також індикатор напруги, який є найбільш близьким до заявляемого за конструкцією і суттю [4] Індикатор - прототип складається з корпуса, ізолюючої трубки, ручки, розрядної лампи, контактної трубки з S-образним контактом, струмоведучого дрота, захисного диска та електрода заземлення Відомий індикатор дозволяє визначати наявність або відсутність напруги, але йому властиві такі недоліки - суттєві незручності при роботі з ним, обумовлені необхідністю його заземлення, - недостатня надійність індикації, яка обумовлена труднощами виявлення сигналу (при роботі у ярко освітленому приміщенні оператор може і не помітити сигналу, який подає розрядна лампа, Задачею даного винаходу є забезпечення підвищення надійності індикації і забезпечення зручностей при використанні індикатора Поставлена задача досягається тим, що індикатор напруги, який складається з контакта, корпуса, ручки, захисного диску, додатково вміщує затінювач світлового сигналу, візуально-акустичну систему індикації, а корпус індикатора розділений на робочу і ізолюючу частин}, остання знаходиться між робочою частиною і ручкою, причому електрична схема індикатора візуально-акустична системи індикації, розміщені у стакані, який поєднаний з контактним наконечніком за допомогою головки Крім того, робоча і ізолююча частина корпусу со сч сч (О 62232 виготовлені з елеісгроізоляціиних матеріалів профільного склопластику, а стакан і головка з акрілонітрилбутадієстирольного кополімеру Принциповими відмінами заявляемого індикатора від відомого є наявність в його конструкції затінювача світлового сигналу, який подається на ультра-яркі світло-дюди Затінювач дозволяє помітити світловий сигнал, навіть при сильному освітленні Дублювання основного виду індикації - світлового, додатковим - звуковим у сполученні з ефективним затінюванням світлового сигналу значно підвищують, у зрівняні з відомим індикатором надійність індикації Конструкція корпусу індикатора, розташування електричної схеми і системи індикації в окремому стакані, який поєднаний з контактним наконечником за допомогою головки і використання для виготовлення цих складових прилада високоефективних електроізоляційних матеріалів виключають необхідність заземлення індикатора, що додає значних зручностей при роботі з ним Принцип дії індикатора полягає у протіканні ємносного струму крізь електричну схему індикатора і не потребує додаткового джерела живлення На фігурі зображений індикатор напруги, який складається з ізолюючої частини 1 з ручкою 2 і захисним кільцем З В робочої частині 4 розташований стакан 5 з затінювачем 6, головкою 7 і контактом 8 Для визначення наявності або відсутності на Комп'ютерна верстка О Кураєв пруги на струмоведучих частинах електроустановок, треба торкнутися контактом 8 до струмоведучоі частини електроустановки, яка підлягає перевірці Перший імпульс, який свідчить про наявність напруги заявляється через 1-2сек і дублюється звуковим сигналом Інтервал між імпульсами при індикації складає не більш ніж 1,5сек При рості напруги, частота імпульсів також зростає Техніко-економічними перевагами запропонованого індикатора напруги у порівнянні з відомими, являються - підвищена надійність індикації, - підвищена зручність при його використанні - спрощена конструкція приладу за рахунок відсутності в його конструкції джерел живлення, - можливості використання при температурах 45°С до +40°С і ВІДНОСНІЙ вологості повітря 80% при 25°С Апробація запропонованого індикатора напруги здійснена на підприємствах електротехнічної промисловості України та інших держав Бібліографічні дані 1 Патент US №4870343 по кл G 01 R 19/155, 1989р 2 Патент US №5952820 по кл G 01 R 19/155, 1999р 3 Патент US №5867019 по кл G 01 R 19/155, 1999р 4 Заявка DE №1143585 по кл G 01 R 19/155, 1963р Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
