Розподільник апарата об’ємного пневмопресингу

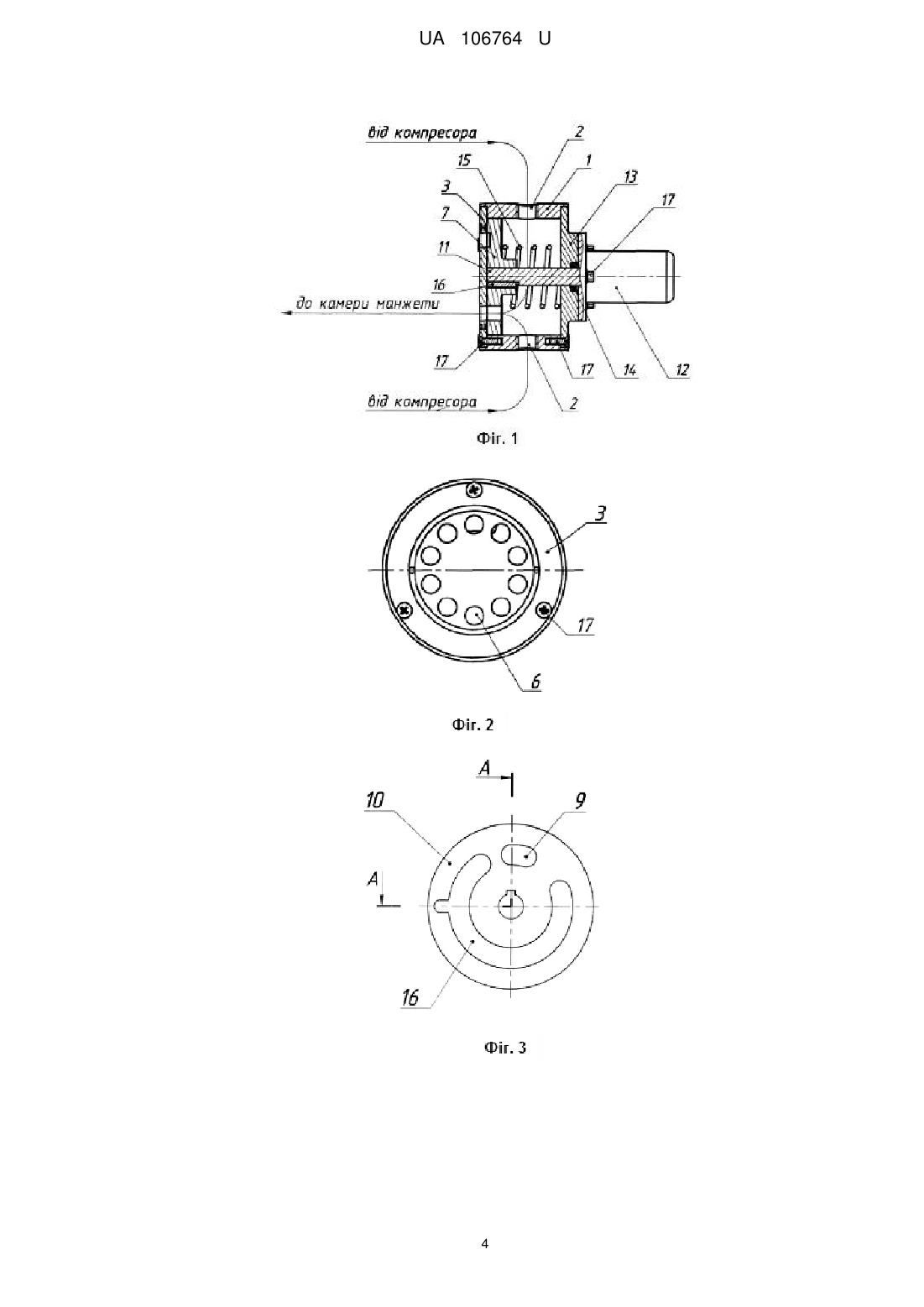

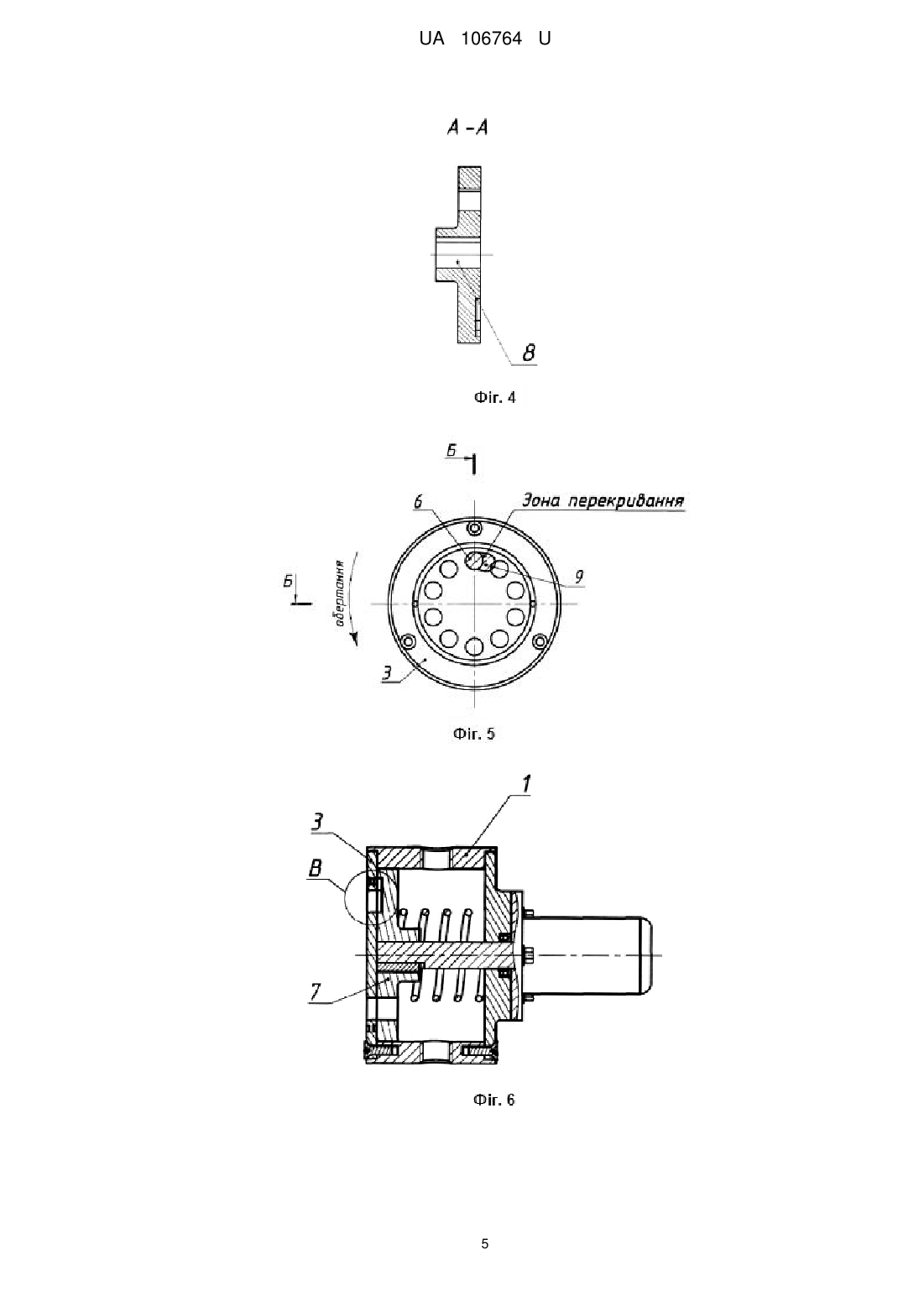

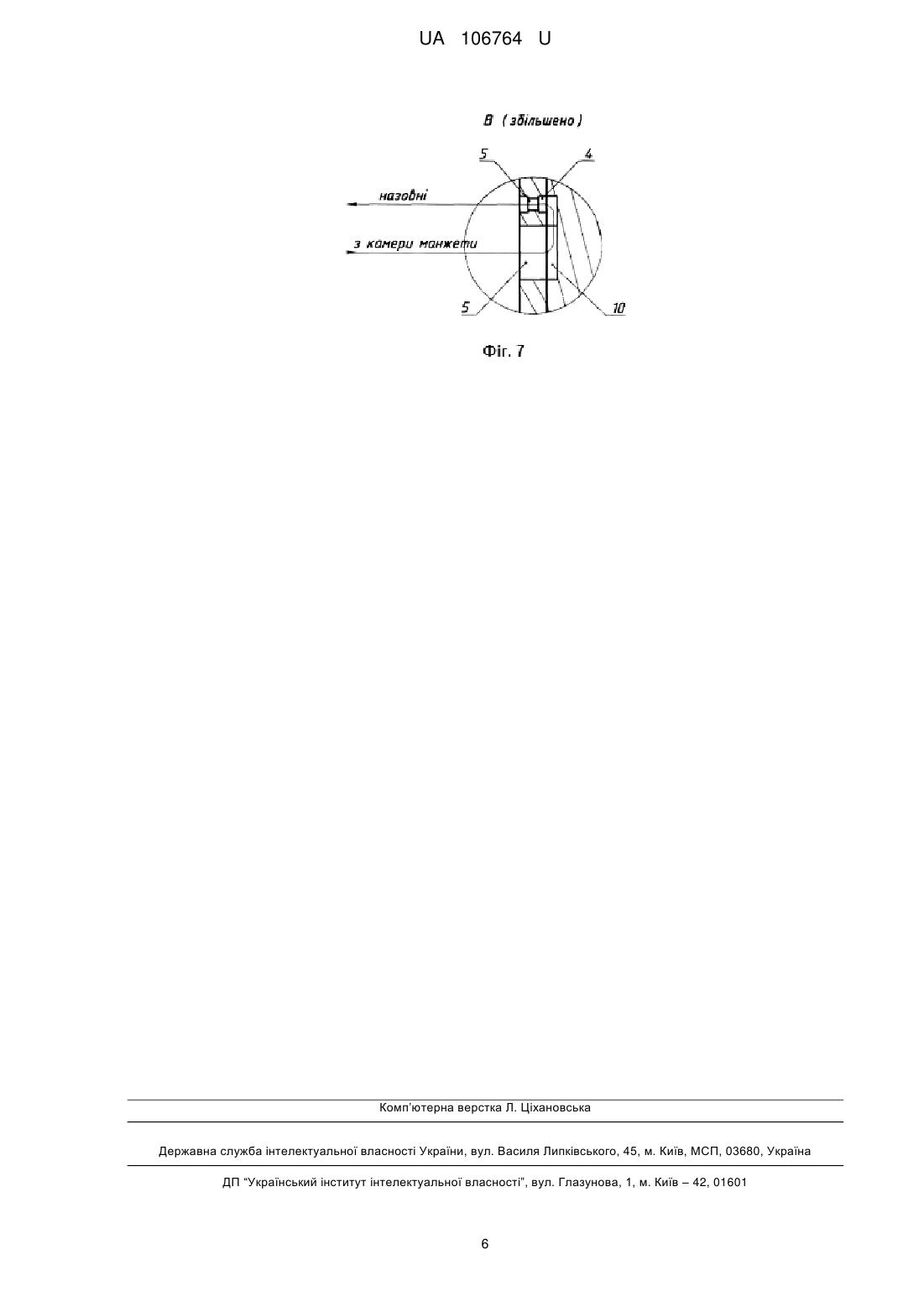

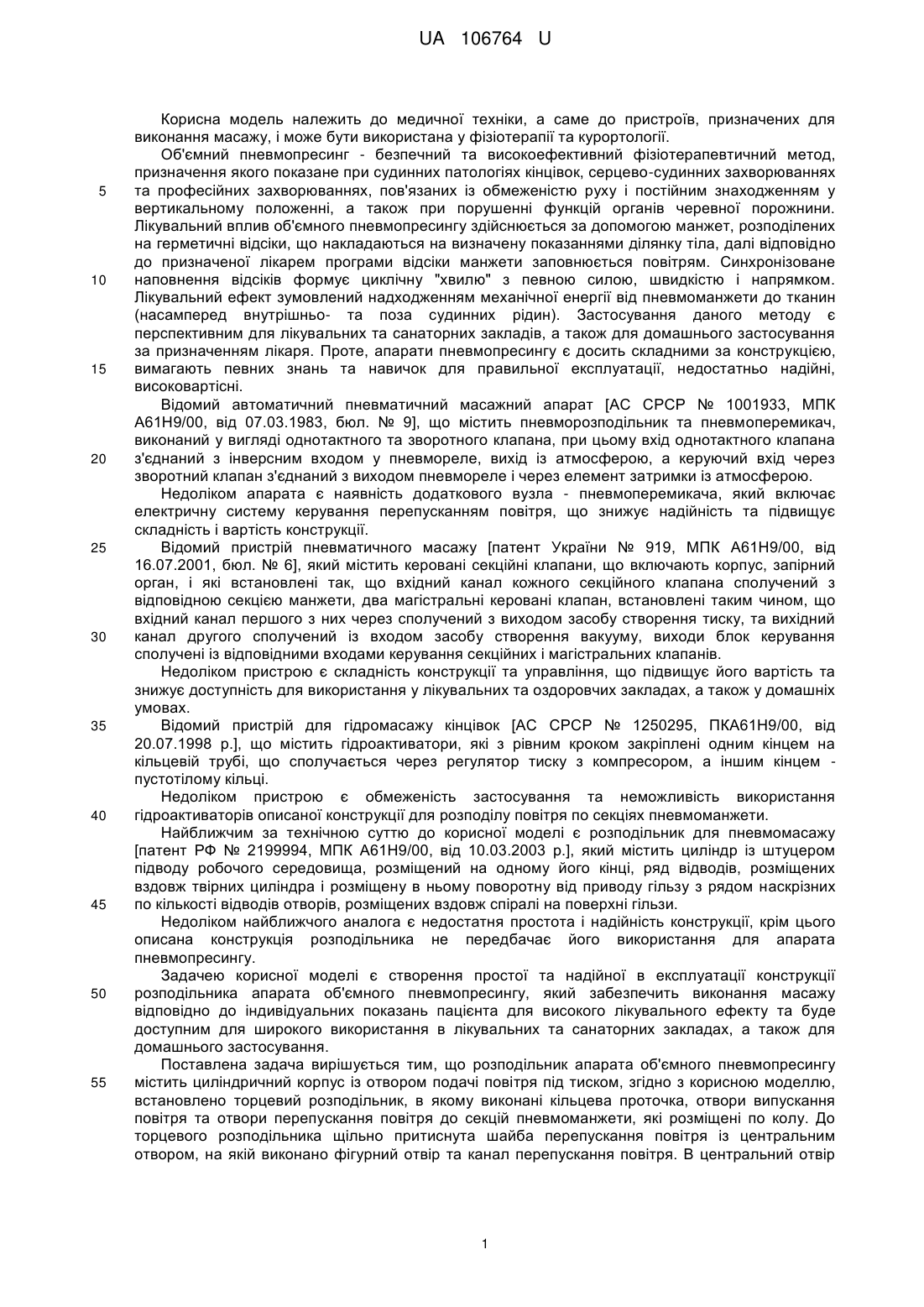

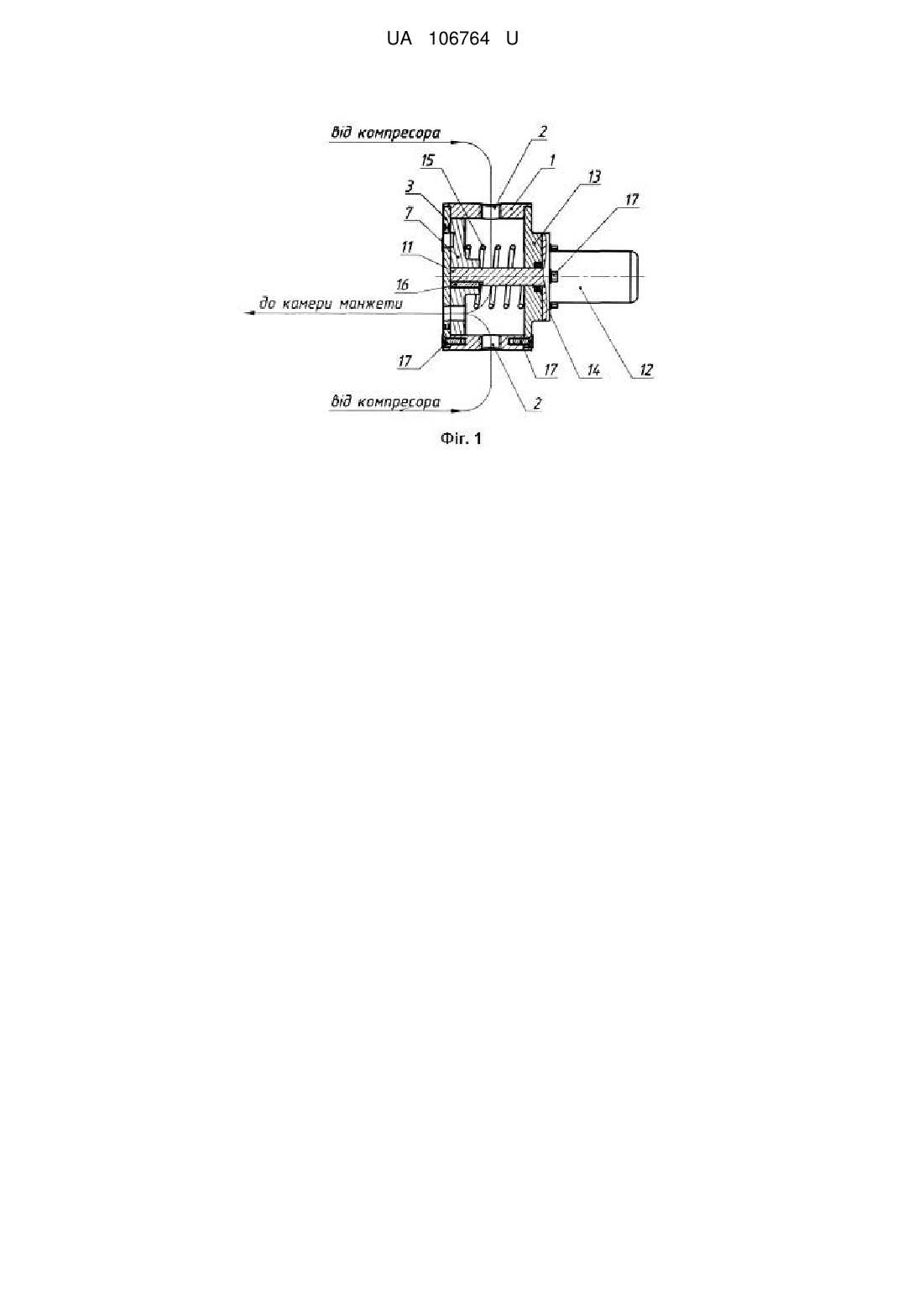

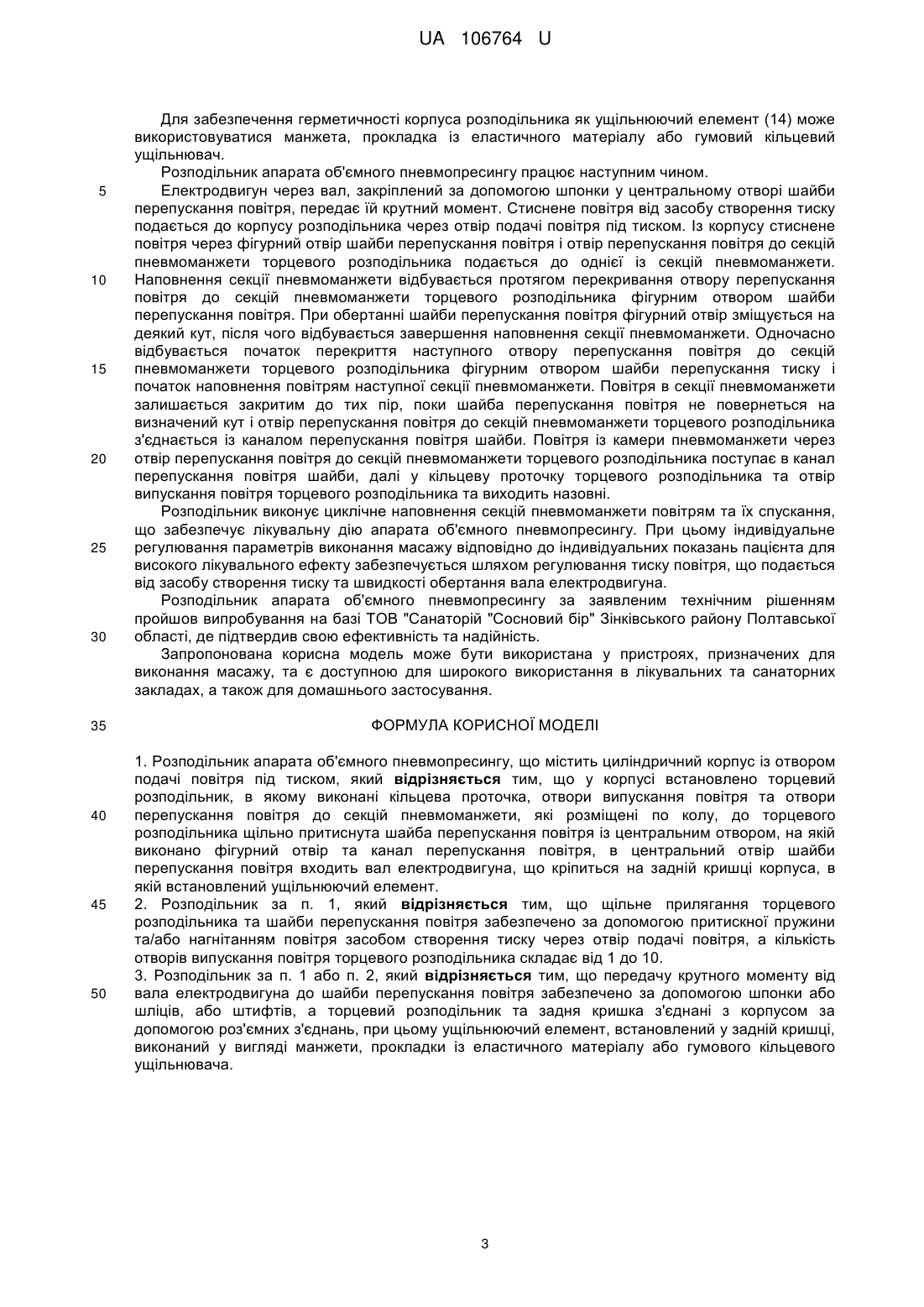

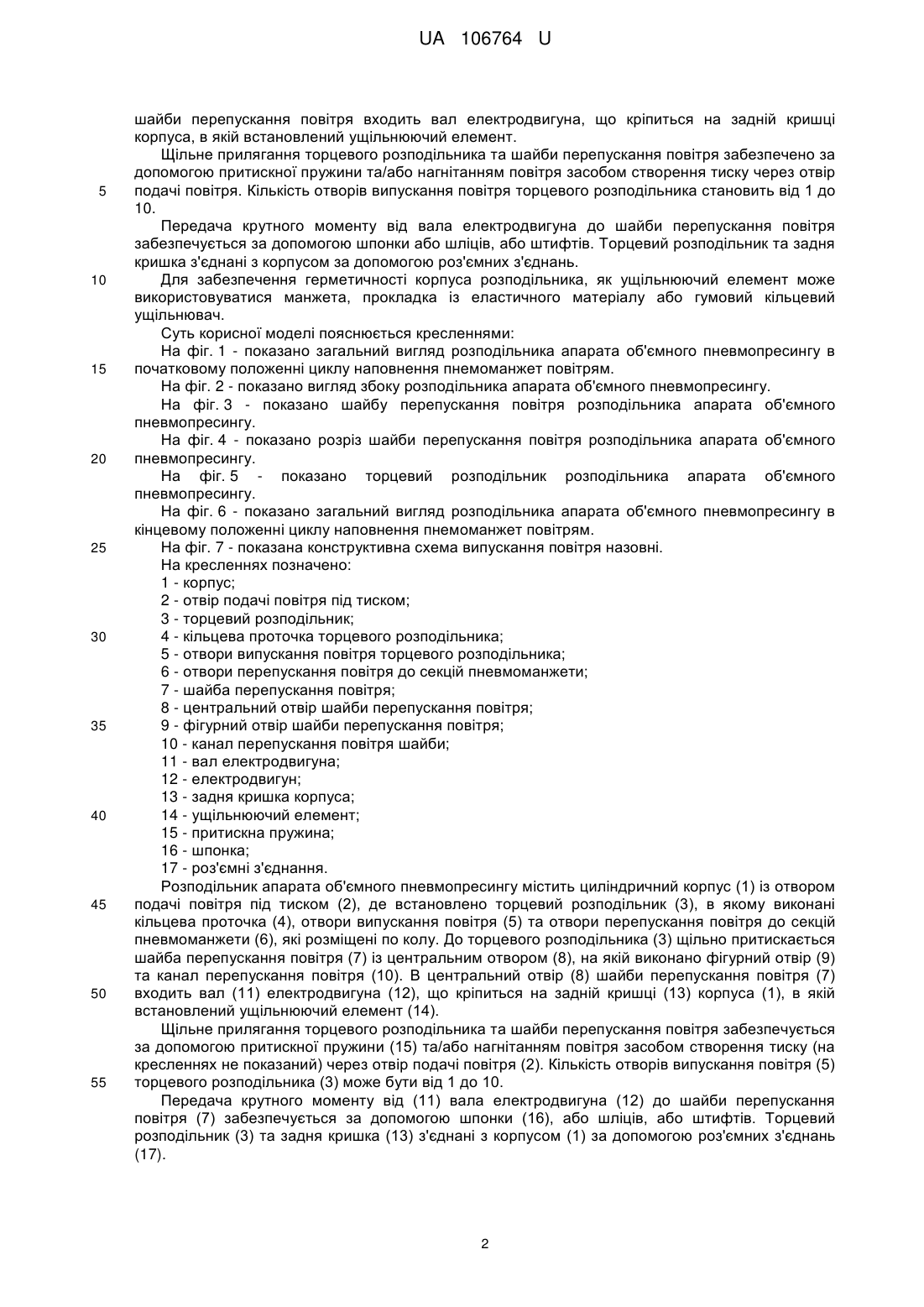

Реферат: Розподільник апарата об'ємного пневмопресингу містить циліндричний корпус із отвором подачі повітря під тиском. У корпусі встановлено торцевий розподільник, в якому виконані кільцева проточка, отвори випускання повітря та отвори перепускання повітря до секцій пневмоманжети, які розміщені по колу. До торцевого розподільника щільно притиснута шайба перепускання повітря із центральним отвором, на якій виконано фігурний отвір та канал перепускання повітря. В центральний отвір шайби перепускання повітря входить вал електродвигуна, що кріпиться на задній кришці корпуса, в якій встановлений ущільнюючий елемент. UA 106764 U (12) UA 106764 U UA 106764 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, а саме до пристроїв, призначених для виконання масажу, і може бути використана у фізіотерапії та курортології. Об'ємний пневмопресинг - безпечний та високоефективний фізіотерапевтичний метод, призначення якого показане при судинних патологіях кінцівок, серцево-судинних захворюваннях та професійних захворюваннях, пов'язаних із обмеженістю руху і постійним знаходженням у вертикальному положенні, а також при порушенні функцій органів черевної порожнини. Лікувальний вплив об'ємного пневмопресингу здійснюється за допомогою манжет, розподілених на герметичні відсіки, що накладаються на визначену показаннями ділянку тіла, далі відповідно до призначеної лікарем програми відсіки манжети заповнюється повітрям. Синхронізоване наповнення відсіків формує циклічну "хвилю" з певною силою, швидкістю і напрямком. Лікувальний ефект зумовлений надходженням механічної енергії від пневмоманжети до тканин (насамперед внутрішньо- та поза судинних рідин). Застосування даного методу є перспективним для лікувальних та санаторних закладів, а також для домашнього застосування за призначенням лікаря. Проте, апарати пневмопресингу є досить складними за конструкцією, вимагають певних знань та навичок для правильної експлуатації, недостатньо надійні, високовартісні. Відомий автоматичний пневматичний масажний апарат [АС СРСР № 1001933, МПК А61Н9/00, від 07.03.1983, бюл. № 9], що містить пневморозподільник та пневмоперемикач, виконаний у вигляді однотактного та зворотного клапана, при цьому вхід однотактного клапана з'єднаний з інверсним входом у пневмореле, вихід із атмосферою, а керуючий вхід через зворотний клапан з'єднаний з виходом пневмореле і через елемент затримки із атмосферою. Недоліком апарата є наявність додаткового вузла - пневмоперемикача, який включає електричну систему керування перепусканням повітря, що знижує надійність та підвищує складність і вартість конструкції. Відомий пристрій пневматичного масажу [патент України № 919, МПК А61Н9/00, від 16.07.2001, бюл. № 6], який містить керовані секційні клапани, що включають корпус, запірний орган, і які встановлені так, що вхідний канал кожного секційного клапана сполучений з відповідною секцією манжети, два магістральні керовані клапан, встановлені таким чином, що вхідний канал першого з них через сполучений з виходом засобу створення тиску, та вихідний канал другого сполучений із входом засобу створення вакууму, виходи блок керування сполучені із відповідними входами керування секційних і магістральних клапанів. Недоліком пристрою є складність конструкції та управління, що підвищує його вартість та знижує доступність для використання у лікувальних та оздоровчих закладах, а також у домашніх умовах. Відомий пристрій для гідромасажу кінцівок [АС СРСР № 1250295, ПКА61Н9/00, від 20.07.1998 p.], що містить гідроактиватори, які з рівним кроком закріплені одним кінцем на кільцевій трубі, що сполучається через регулятор тиску з компресором, а іншим кінцем пустотілому кільці. Недоліком пристрою є обмеженість застосування та неможливість використання гідроактиваторів описаної конструкції для розподілу повітря по секціях пневмоманжети. Найближчим за технічною суттю до корисної моделі є розподільник для пневмомасажу [патент РФ № 2199994, МПК А61Н9/00, від 10.03.2003 p.], який містить циліндр із штуцером підводу робочого середовища, розміщений на одному його кінці, ряд відводів, розміщених вздовж твірних циліндра і розміщену в ньому поворотну від приводу гільзу з рядом наскрізних по кількості відводів отворів, розміщених вздовж спіралі на поверхні гільзи. Недоліком найближчого аналога є недостатня простота і надійність конструкції, крім цього описана конструкція розподільника не передбачає його використання для апарата пневмопресингу. Задачею корисної моделі є створення простої та надійної в експлуатації конструкції розподільника апарата об'ємного пневмопресингу, який забезпечить виконання масажу відповідно до індивідуальних показань пацієнта для високого лікувального ефекту та буде доступним для широкого використання в лікувальних та санаторних закладах, а також для домашнього застосування. Поставлена задача вирішується тим, що розподільник апарата об'ємного пневмопресингу містить циліндричний корпус із отвором подачі повітря під тиском, згідно з корисною моделлю, встановлено торцевий розподільник, в якому виконані кільцева проточка, отвори випускання повітря та отвори перепускання повітря до секцій пневмоманжети, які розміщені по колу. До торцевого розподільника щільно притиснута шайба перепускання повітря із центральним отвором, на якій виконано фігурний отвір та канал перепускання повітря. В центральний отвір 1 UA 106764 U 5 10 15 20 25 30 35 40 45 50 55 шайби перепускання повітря входить вал електродвигуна, що кріпиться на задній кришці корпуса, в якій встановлений ущільнюючий елемент. Щільне прилягання торцевого розподільника та шайби перепускання повітря забезпечено за допомогою притискної пружини та/або нагнітанням повітря засобом створення тиску через отвір подачі повітря. Кількість отворів випускання повітря торцевого розподільника становить від 1 до 10. Передача крутного моменту від вала електродвигуна до шайби перепускання повітря забезпечується за допомогою шпонки або шліців, або штифтів. Торцевий розподільник та задня кришка з'єднані з корпусом за допомогою роз'ємних з'єднань. Для забезпечення герметичності корпуса розподільника, як ущільнюючий елемент може використовуватися манжета, прокладка із еластичного матеріалу або гумовий кільцевий ущільнювач. Суть корисної моделі пояснюється кресленнями: На фіг. 1 - показано загальний вигляд розподільника апарата об'ємного пневмопресингу в початковому положенні циклу наповнення пнемоманжет повітрям. На фіг. 2 - показано вигляд збоку розподільника апарата об'ємного пневмопресингу. На фіг. 3 - показано шайбу перепускання повітря розподільника апарата об'ємного пневмопресингу. На фіг. 4 - показано розріз шайби перепускання повітря розподільника апарата об'ємного пневмопресингу. На фіг. 5 - показано торцевий розподільник розподільника апарата об'ємного пневмопресингу. На фіг. 6 - показано загальний вигляд розподільника апарата об'ємного пневмопресингу в кінцевому положенні циклу наповнення пнемоманжет повітрям. На фіг. 7 - показана конструктивна схема випускання повітря назовні. На кресленнях позначено: 1 - корпус; 2 - отвір подачі повітря під тиском; 3 - торцевий розподільник; 4 - кільцева проточка торцевого розподільника; 5 - отвори випускання повітря торцевого розподільника; 6 - отвори перепускання повітря до секцій пневмоманжети; 7 - шайба перепускання повітря; 8 - центральний отвір шайби перепускання повітря; 9 - фігурний отвір шайби перепускання повітря; 10 - канал перепускання повітря шайби; 11 - вал електродвигуна; 12 - електродвигун; 13 - задня кришка корпуса; 14 - ущільнюючий елемент; 15 - притискна пружина; 16 - шпонка; 17 - роз'ємні з'єднання. Розподільник апарата об'ємного пневмопресингу містить циліндричний корпус (1) із отвором подачі повітря під тиском (2), де встановлено торцевий розподільник (3), в якому виконані кільцева проточка (4), отвори випускання повітря (5) та отвори перепускання повітря до секцій пневмоманжети (6), які розміщені по колу. До торцевого розподільника (3) щільно притискається шайба перепускання повітря (7) із центральним отвором (8), на якій виконано фігурний отвір (9) та канал перепускання повітря (10). В центральний отвір (8) шайби перепускання повітря (7) входить вал (11) електродвигуна (12), що кріпиться на задній кришці (13) корпуса (1), в якій встановлений ущільнюючий елемент (14). Щільне прилягання торцевого розподільника та шайби перепускання повітря забезпечується за допомогою притискної пружини (15) та/або нагнітанням повітря засобом створення тиску (на кресленнях не показаний) через отвір подачі повітря (2). Кількість отворів випускання повітря (5) торцевого розподільника (3) може бути від 1 до 10. Передача крутного моменту від (11) вала електродвигуна (12) до шайби перепускання повітря (7) забезпечується за допомогою шпонки (16), або шліців, або штифтів. Торцевий розподільник (3) та задня кришка (13) з'єднані з корпусом (1) за допомогою роз'ємних з'єднань (17). 2 UA 106764 U 5 10 15 20 25 30 35 40 45 50 Для забезпечення герметичності корпуса розподільника як ущільнюючий елемент (14) може використовуватися манжета, прокладка із еластичного матеріалу або гумовий кільцевий ущільнювач. Розподільник апарата об'ємного пневмопресингу працює наступним чином. Електродвигун через вал, закріплений за допомогою шпонки у центральному отворі шайби перепускання повітря, передає їй крутний момент. Стиснене повітря від засобу створення тиску подається до корпусу розподільника через отвір подачі повітря під тиском. Із корпусу стиснене повітря через фігурний отвір шайби перепускання повітря і отвір перепускання повітря до секцій пневмоманжети торцевого розподільника подається до однієї із секцій пневмоманжети. Наповнення секції пневмоманжети відбувається протягом перекривання отвору перепускання повітря до секцій пневмоманжети торцевого розподільника фігурним отвором шайби перепускання повітря. При обертанні шайби перепускання повітря фігурний отвір зміщується на деякий кут, після чого відбувається завершення наповнення секції пневмоманжети. Одночасно відбувається початок перекриття наступного отвору перепускання повітря до секцій пневмоманжети торцевого розподільника фігурним отвором шайби перепускання тиску і початок наповнення повітрям наступної секції пневмоманжети. Повітря в секції пневмоманжети залишається закритим до тих пір, поки шайба перепускання повітря не повернеться на визначений кут і отвір перепускання повітря до секцій пневмоманжети торцевого розподільника з'єднається із каналом перепускання повітря шайби. Повітря із камери пневмоманжети через отвір перепускання повітря до секцій пневмоманжети торцевого розподільника поступає в канал перепускання повітря шайби, далі у кільцеву проточку торцевого розподільника та отвір випускання повітря торцевого розподільника та виходить назовні. Розподільник виконує циклічне наповнення секцій пневмоманжети повітрям та їх спускання, що забезпечує лікувальну дію апарата об'ємного пневмопресингу. При цьому індивідуальне регулювання параметрів виконання масажу відповідно до індивідуальних показань пацієнта для високого лікувального ефекту забезпечується шляхом регулювання тиску повітря, що подається від засобу створення тиску та швидкості обертання вала електродвигуна. Розподільник апарата об'ємного пневмопресингу за заявленим технічним рішенням пройшов випробування на базі ТОВ "Санаторій "Сосновий бір" Зінківського району Полтавської області, де підтвердив свою ефективність та надійність. Запропонована корисна модель може бути використана у пристроях, призначених для виконання масажу, та є доступною для широкого використання в лікувальних та санаторних закладах, а також для домашнього застосування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Розподільник апарата об'ємного пневмопресингу, що містить циліндричний корпус із отвором подачі повітря під тиском, який відрізняється тим, що у корпусі встановлено торцевий розподільник, в якому виконані кільцева проточка, отвори випускання повітря та отвори перепускання повітря до секцій пневмоманжети, які розміщені по колу, до торцевого розподільника щільно притиснута шайба перепускання повітря із центральним отвором, на якій виконано фігурний отвір та канал перепускання повітря, в центральний отвір шайби перепускання повітря входить вал електродвигуна, що кріпиться на задній кришці корпуса, в якій встановлений ущільнюючий елемент. 2. Розподільник за п. 1, який відрізняється тим, що щільне прилягання торцевого розподільника та шайби перепускання повітря забезпечено за допомогою притискної пружини та/або нагнітанням повітря засобом створення тиску через отвір подачі повітря, а кількість отворів випускання повітря торцевого розподільника складає від 1 до 10. 3. Розподільник за п. 1 або п. 2, який відрізняється тим, що передачу крутного моменту від вала електродвигуна до шайби перепускання повітря забезпечено за допомогою шпонки або шліців, або штифтів, а торцевий розподільник та задня кришка з'єднані з корпусом за допомогою роз'ємних з'єднань, при цьому ущільнюючий елемент, встановлений у задній кришці, виконаний у вигляді манжети, прокладки із еластичного матеріалу або гумового кільцевого ущільнювача. 3 UA 106764 U 4 UA 106764 U 5 UA 106764 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
