Датчик обертального моменту

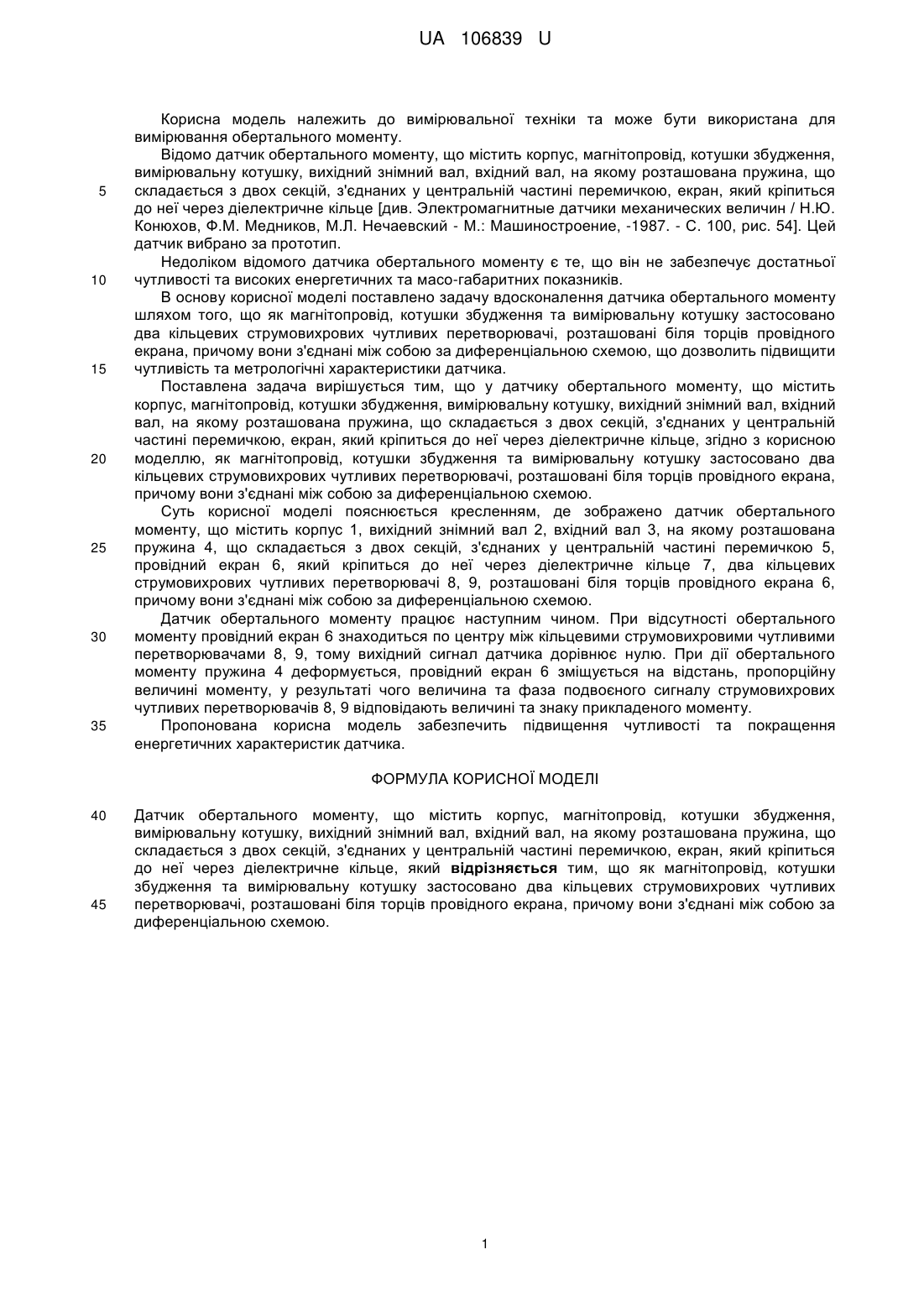

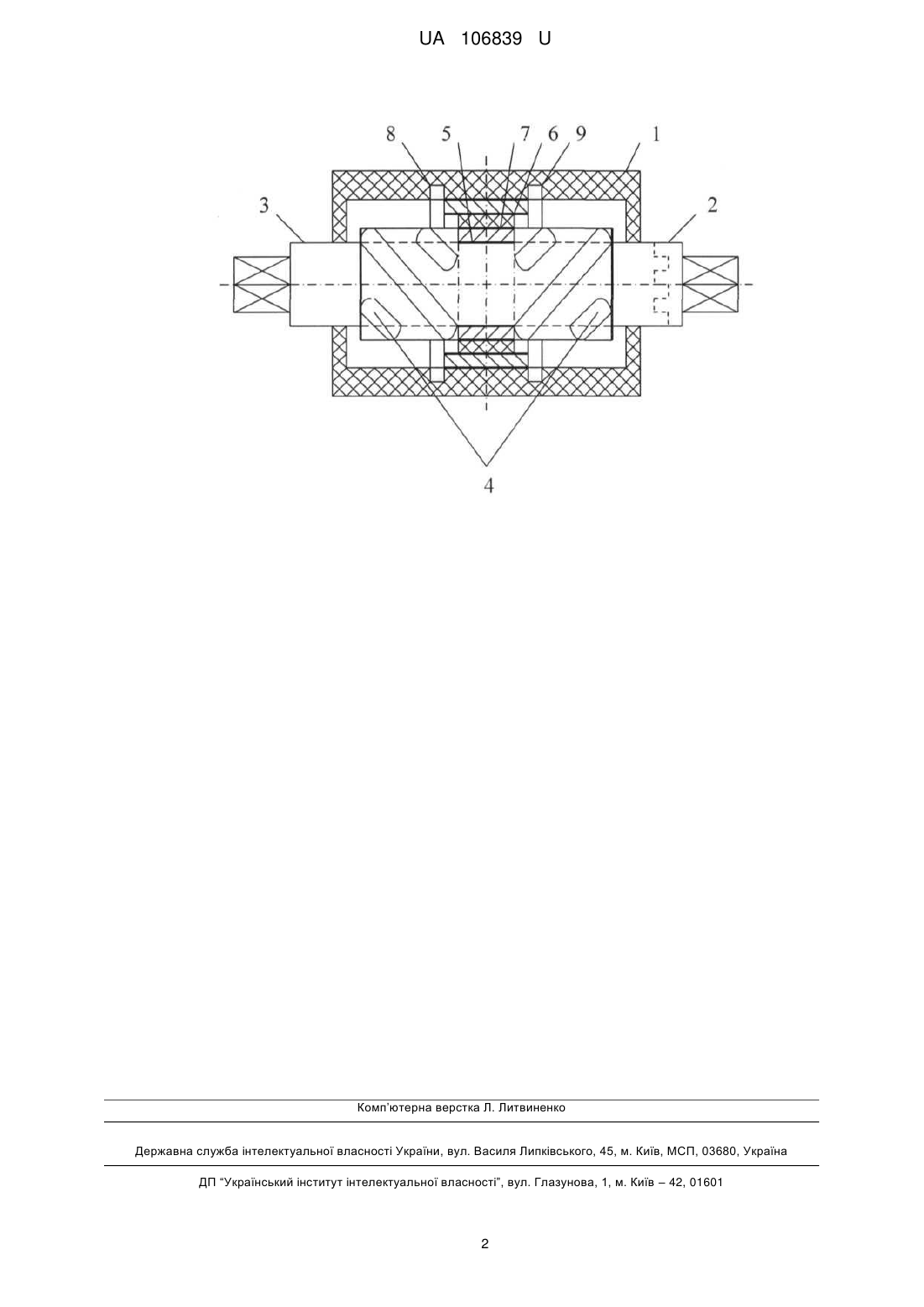

Реферат: UA 106839 U UA 106839 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання обертального моменту. Відомо датчик обертального моменту, що містить корпус, магнітопровід, котушки збудження, вимірювальну котушку, вихідний знімний вал, вхідний вал, на якому розташована пружина, що складається з двох секцій, з'єднаних у центральній частині перемичкою, екран, який кріпиться до неї через діелектричне кільце [див. Электромагнитные датчики механических величин / Н.Ю. Конюхов, Ф.М. Медников, М.Л. Нечаевский - М.: Машиностроение, -1987. - С. 100, рис. 54]. Цей датчик вибрано за прототип. Недоліком відомого датчика обертального моменту є те, що він не забезпечує достатньої чутливості та високих енергетичних та масо-габаритних показників. В основу корисної моделі поставлено задачу вдосконалення датчика обертального моменту шляхом того, що як магнітопровід, котушки збудження та вимірювальну котушку застосовано два кільцевих струмовихрових чутливих перетворювачі, розташовані біля торців провідного екрана, причому вони з'єднані між собою за диференціальною схемою, що дозволить підвищити чутливість та метрологічні характеристики датчика. Поставлена задача вирішується тим, що у датчику обертального моменту, що містить корпус, магнітопровід, котушки збудження, вимірювальну котушку, вихідний знімний вал, вхідний вал, на якому розташована пружина, що складається з двох секцій, з'єднаних у центральній частині перемичкою, екран, який кріпиться до неї через діелектричне кільце, згідно з корисною моделлю, як магнітопровід, котушки збудження та вимірювальну котушку застосовано два кільцевих струмовихрових чутливих перетворювачі, розташовані біля торців провідного екрана, причому вони з'єднані між собою за диференціальною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик обертального моменту, що містить корпус 1, вихідний знімний вал 2, вхідний вал 3, на якому розташована пружина 4, що складається з двох секцій, з'єднаних у центральній частині перемичкою 5, провідний екран 6, який кріпиться до неї через діелектричне кільце 7, два кільцевих струмовихрових чутливих перетворювачі 8, 9, розташовані біля торців провідного екрана 6, причому вони з'єднані між собою за диференціальною схемою. Датчик обертального моменту працює наступним чином. При відсутності обертального моменту провідний екран 6 знаходиться по центру між кільцевими струмовихровими чутливими перетворювачами 8, 9, тому вихідний сигнал датчика дорівнює нулю. При дії обертального моменту пружина 4 деформується, провідний екран 6 зміщується на відстань, пропорційну величині моменту, у результаті чого величина та фаза подвоєного сигналу струмовихрових чутливих перетворювачів 8, 9 відповідають величині та знаку прикладеного моменту. Пропонована корисна модель забезпечить підвищення чутливості та покращення енергетичних характеристик датчика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Датчик обертального моменту, що містить корпус, магнітопровід, котушки збудження, вимірювальну котушку, вихідний знімний вал, вхідний вал, на якому розташована пружина, що складається з двох секцій, з'єднаних у центральній частині перемичкою, екран, який кріпиться до неї через діелектричне кільце, який відрізняється тим, що як магнітопровід, котушки збудження та вимірювальну котушку застосовано два кільцевих струмовихрових чутливих перетворювачі, розташовані біля торців провідного екрана, причому вони з'єднані між собою за диференціальною схемою. 1 UA 106839 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
