Датчик детонацій

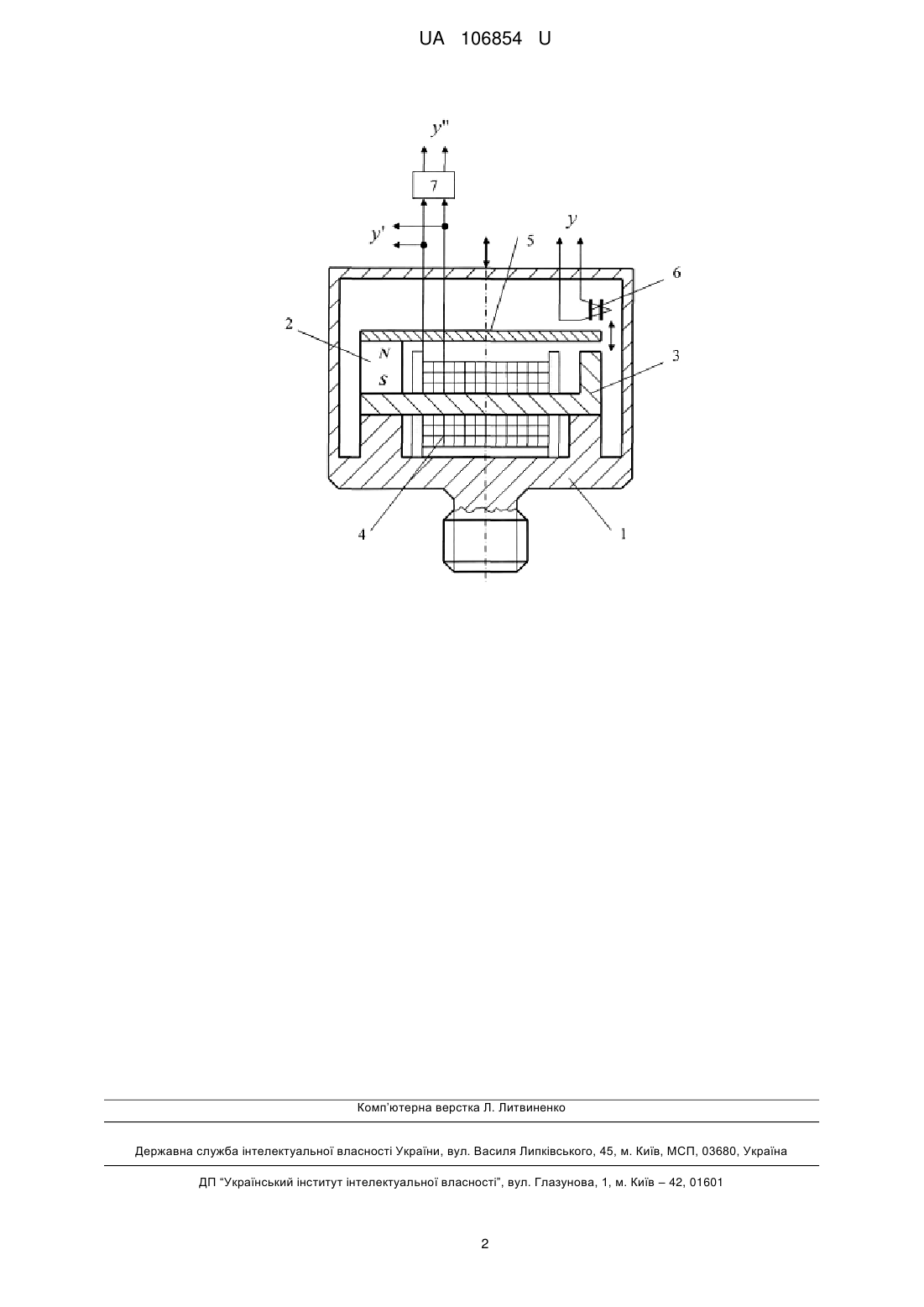

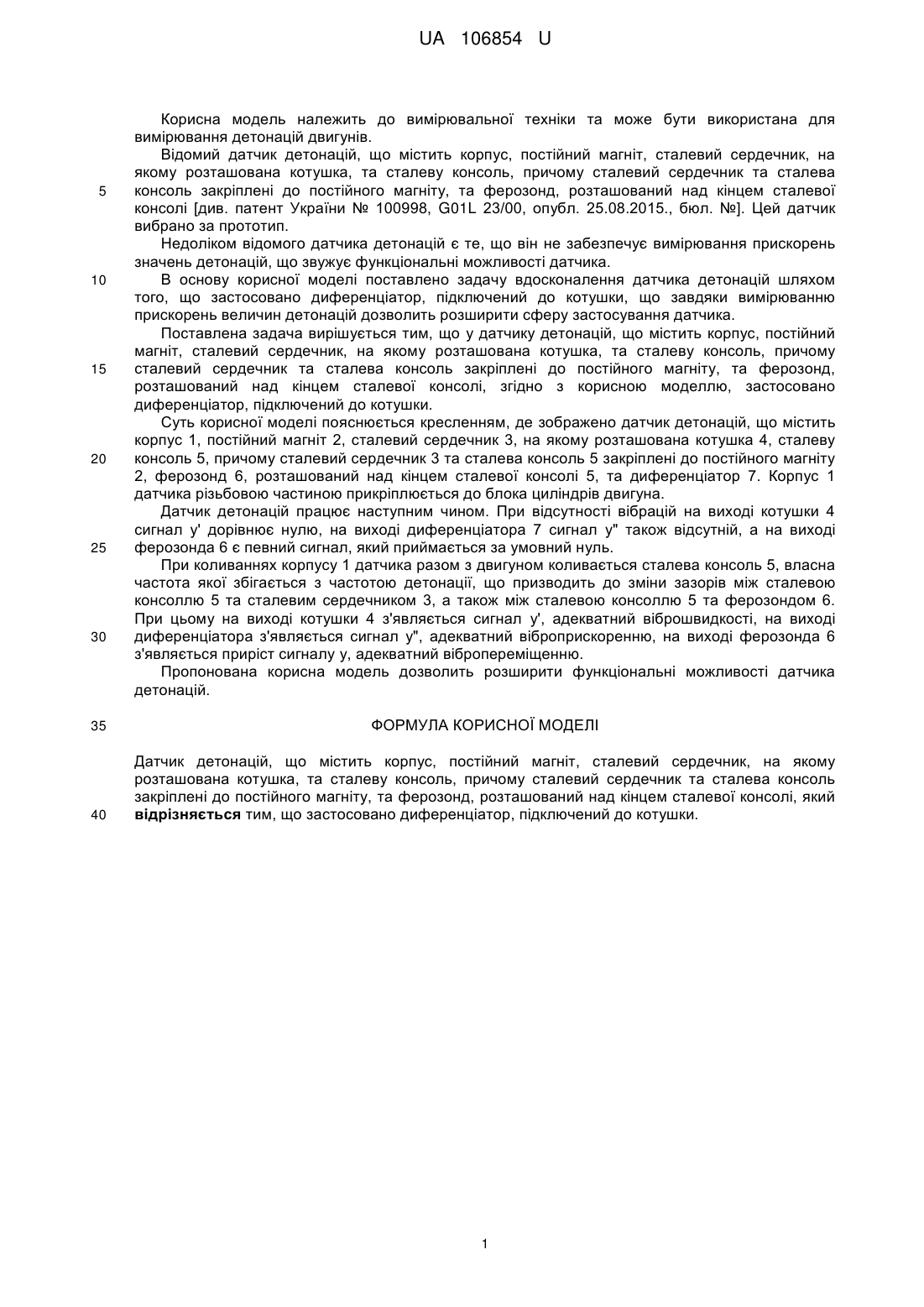

Реферат: UA 106854 U UA 106854 U 5 10 15 20 25 30 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання детонацій двигунів. Відомий датчик детонацій, що містить корпус, постійний магніт, сталевий сердечник, на якому розташована котушка, та сталеву консоль, причому сталевий сердечник та сталева консоль закріплені до постійного магніту, та ферозонд, розташований над кінцем сталевої консолі [див. патент України № 100998, G01L 23/00, опубл. 25.08.2015., бюл. №]. Цей датчик вибрано за прототип. Недоліком відомого датчика детонацій є те, що він не забезпечує вимірювання прискорень значень детонацій, що звужує функціональні можливості датчика. В основу корисної моделі поставлено задачу вдосконалення датчика детонацій шляхом того, що застосовано диференціатор, підключений до котушки, що завдяки вимірюванню прискорень величин детонацій дозволить розширити сферу застосування датчика. Поставлена задача вирішується тим, що у датчику детонацій, що містить корпус, постійний магніт, сталевий сердечник, на якому розташована котушка, та сталеву консоль, причому сталевий сердечник та сталева консоль закріплені до постійного магніту, та ферозонд, розташований над кінцем сталевої консолі, згідно з корисною моделлю, застосовано диференціатор, підключений до котушки. Суть корисної моделі пояснюється кресленням, де зображено датчик детонацій, що містить корпус 1, постійний магніт 2, сталевий сердечник 3, на якому розташована котушка 4, сталеву консоль 5, причому сталевий сердечник 3 та сталева консоль 5 закріплені до постійного магніту 2, ферозонд 6, розташований над кінцем сталевої консолі 5, та диференціатор 7. Корпус 1 датчика різьбовою частиною прикріплюється до блока циліндрів двигуна. Датчик детонацій працює наступним чином. При відсутності вібрацій на виході котушки 4 сигнал у' дорівнює нулю, на виході диференціатора 7 сигнал у" також відсутній, а на виході ферозонда 6 є певний сигнал, який приймається за умовний нуль. При коливаннях корпусу 1 датчика разом з двигуном коливається сталева консоль 5, власна частота якої збігається з частотою детонації, що призводить до зміни зазорів між сталевою консоллю 5 та сталевим сердечником 3, а також між сталевою консоллю 5 та ферозондом 6. При цьому на виході котушки 4 з'являється сигнал у', адекватний віброшвидкості, на виході диференціатора з'являється сигнал у", адекватний віброприскоренню, на виході ферозонда 6 з'являється приріст сигналу у, адекватний вібропереміщенню. Пропонована корисна модель дозволить розширити функціональні можливості датчика детонацій. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик детонацій, що містить корпус, постійний магніт, сталевий сердечник, на якому розташована котушка, та сталеву консоль, причому сталевий сердечник та сталева консоль закріплені до постійного магніту, та ферозонд, розташований над кінцем сталевої консолі, який відрізняється тим, що застосовано диференціатор, підключений до котушки. 1 UA 106854 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
