Мобільний навантажувач-роздавач кормів

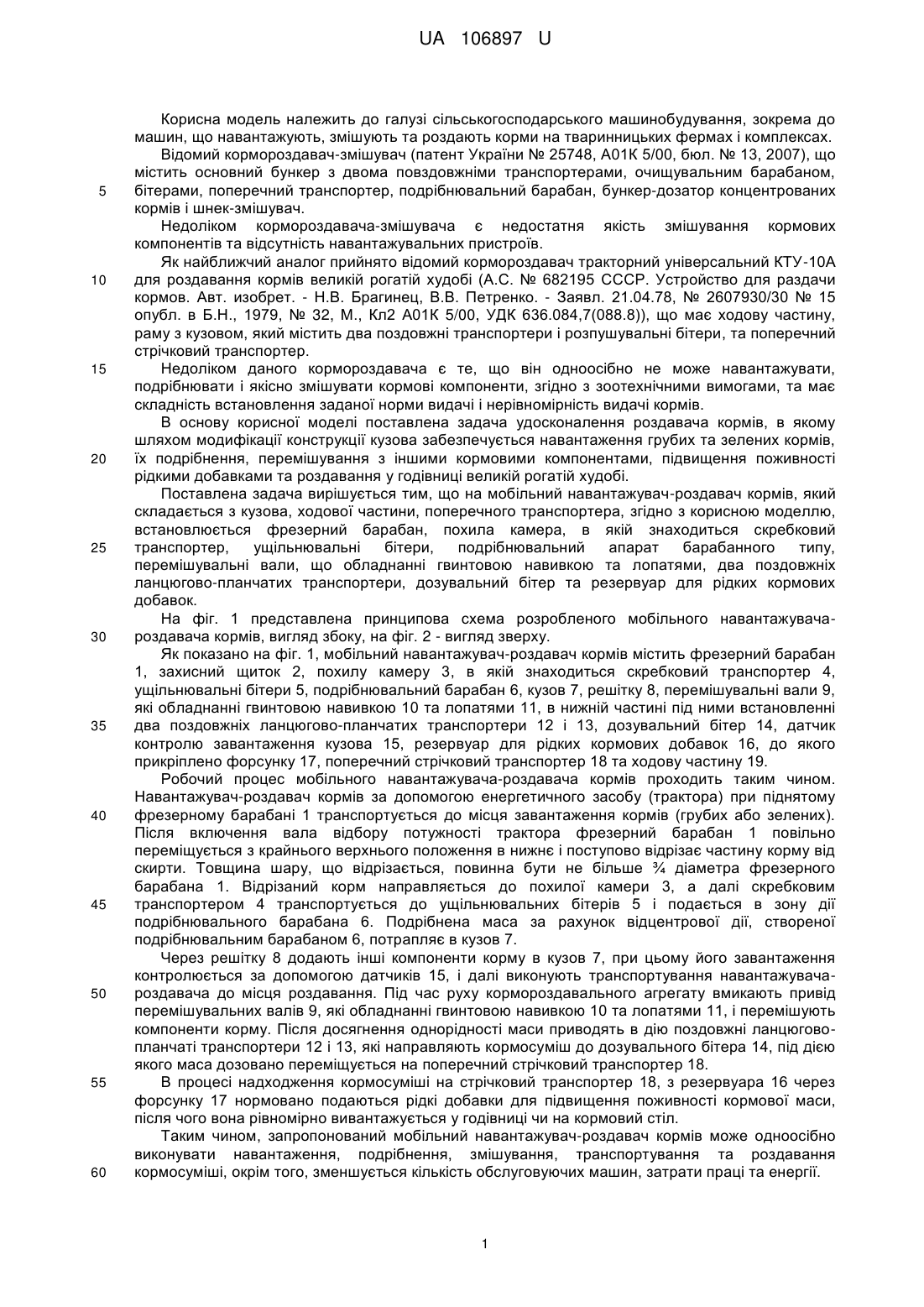

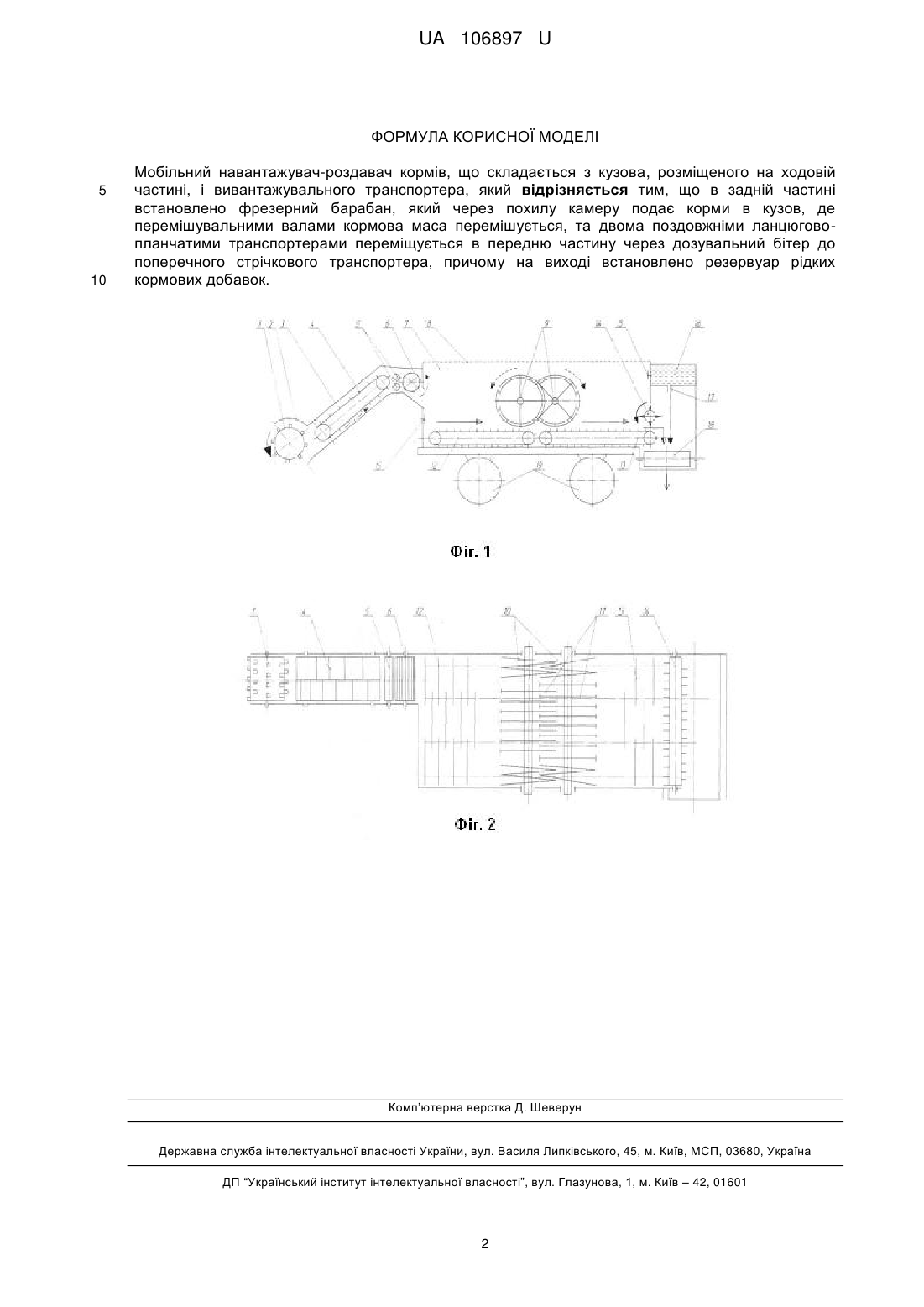

Реферат: Мобільний навантажувач-роздавач кормів складається з кузова, розміщеного на ходовій частині, і вивантажувального транспортера. В задній частині встановлено фрезерний барабан, який через похилу камеру подає корми в кузов, де перемішувальними валами кормова маса перемішується, та двома поздовжніми ланцюгово-планчатими транспортерами переміщується в передню частину через дозувальний бітер до поперечного стрічкового транспортера, причому на виході встановлено резервуар рідких кормових добавок. UA 106897 U (54) МОБІЛЬНИЙ НАВАНТАЖУВАЧ-РОЗДАВАЧ КОРМІВ UA 106897 U UA 106897 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин, що навантажують, змішують та роздають корми на тваринницьких фермах і комплексах. Відомий кормороздавач-змішувач (патент України № 25748, А01К 5/00, бюл. № 13, 2007), що містить основний бункер з двома повздовжніми транспортерами, очищувальним барабаном, бітерами, поперечний транспортер, подрібнювальний барабан, бункер-дозатор концентрованих кормів і шнек-змішувач. Недоліком кормороздавача-змішувача є недостатня якість змішування кормових компонентів та відсутність навантажувальних пристроїв. Як найближчий аналог прийнято відомий кормороздавач тракторний універсальний КТУ-10А для роздавання кормів великій рогатій худобі (А.С. № 682195 СССР. Устройство для раздачи кормов. Авт. изобрет. - Н.В. Брагинец, В.В. Петренко. - Заявл. 21.04.78, № 2607930/30 № 15 опубл. в Б.Н., 1979, № 32, М., Кл2 А01К 5/00, УДК 636.084,7(088.8)), що має ходову частину, раму з кузовом, який містить два поздовжні транспортери і розпушувальні бітери, та поперечний стрічковий транспортер. Недоліком даного кормороздавача є те, що він одноосібно не може навантажувати, подрібнювати і якісно змішувати кормові компоненти, згідно з зоотехнічними вимогами, та має складність встановлення заданої норми видачі і нерівномірність видачі кормів. В основу корисної моделі поставлена задача удосконалення роздавача кормів, в якому шляхом модифікації конструкції кузова забезпечується навантаження грубих та зелених кормів, їх подрібнення, перемішування з іншими кормовими компонентами, підвищення поживності рідкими добавками та роздавання у годівниці великій рогатій худобі. Поставлена задача вирішується тим, що на мобільний навантажувач-роздавач кормів, який складається з кузова, ходової частини, поперечного транспортера, згідно з корисною моделлю, встановлюється фрезерний барабан, похила камера, в якій знаходиться скребковий транспортер, ущільнювальні бітери, подрібнювальний апарат барабанного типу, перемішувальні вали, що обладнанні гвинтовою навивкою та лопатями, два поздовжніх ланцюгово-планчатих транспортери, дозувальний бітер та резервуар для рідких кормових добавок. На фіг. 1 представлена принципова схема розробленого мобільного навантажувачароздавача кормів, вигляд збоку, на фіг. 2 - вигляд зверху. Як показано на фіг. 1, мобільний навантажувач-роздавач кормів містить фрезерний барабан 1, захисний щиток 2, похилу камеру 3, в якій знаходиться скребковий транспортер 4, ущільнювальні бітери 5, подрібнювальний барабан 6, кузов 7, решітку 8, перемішувальні вали 9, які обладнанні гвинтовою навивкою 10 та лопатями 11, в нижній частині під ними встановленні два поздовжніх ланцюгово-планчатих транспортери 12 і 13, дозувальний бітер 14, датчик контролю завантаження кузова 15, резервуар для рідких кормових добавок 16, до якого прикріплено форсунку 17, поперечний стрічковий транспортер 18 та ходову частину 19. Робочий процес мобільного навантажувача-роздавача кормів проходить таким чином. Навантажувач-роздавач кормів за допомогою енергетичного засобу (трактора) при піднятому фрезерному барабані 1 транспортується до місця завантаження кормів (грубих або зелених). Після включення вала відбору потужності трактора фрезерний барабан 1 повільно переміщується з крайнього верхнього положення в нижнє і поступово відрізає частину корму від скирти. Товщина шару, що відрізається, повинна бути не більше ¾ діаметра фрезерного барабана 1. Відрізаний корм направляється до похилої камери 3, а далі скребковим транспортером 4 транспортується до ущільнювальних бітерів 5 і подається в зону дії подрібнювального барабана 6. Подрібнена маса за рахунок відцентрової дії, створеної подрібнювальним барабаном 6, потрапляє в кузов 7. Через решітку 8 додають інші компоненти корму в кузов 7, при цьому його завантаження контролюється за допомогою датчиків 15, і далі виконують транспортування навантажувачароздавача до місця роздавання. Під час руху кормороздавального агрегату вмикають привід перемішувальних валів 9, які обладнанні гвинтовою навивкою 10 та лопатями 11, і перемішують компоненти корму. Після досягнення однорідності маси приводять в дію поздовжні ланцюговопланчаті транспортери 12 і 13, які направляють кормосуміш до дозувального бітера 14, під дією якого маса дозовано переміщується на поперечний стрічковий транспортер 18. В процесі надходження кормосуміші на стрічковий транспортер 18, з резервуара 16 через форсунку 17 нормовано подаються рідкі добавки для підвищення поживності кормової маси, після чого вона рівномірно вивантажується у годівниці чи на кормовий стіл. Таким чином, запропонований мобільний навантажувач-роздавач кормів може одноосібно виконувати навантаження, подрібнення, змішування, транспортування та роздавання кормосуміші, окрім того, зменшується кількість обслуговуючих машин, затрати праці та енергії. 1 UA 106897 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Мобільний навантажувач-роздавач кормів, що складається з кузова, розміщеного на ходовій частині, і вивантажувального транспортера, який відрізняється тим, що в задній частині встановлено фрезерний барабан, який через похилу камеру подає корми в кузов, де перемішувальними валами кормова маса перемішується, та двома поздовжніми ланцюговопланчатими транспортерами переміщується в передню частину через дозувальний бітер до поперечного стрічкового транспортера, причому на виході встановлено резервуар рідких кормових добавок. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
