Робочий орган для розпушування ґрунту

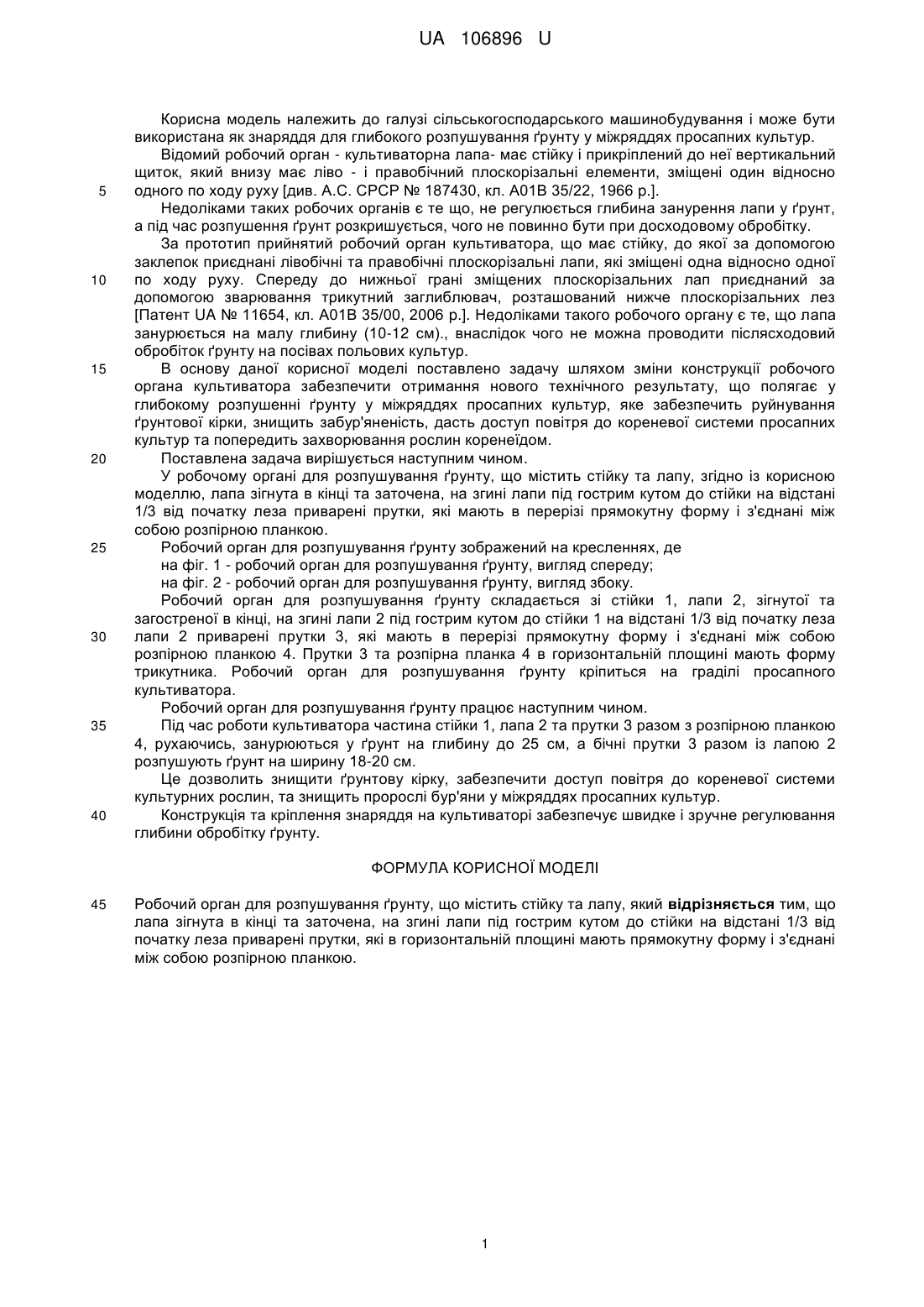

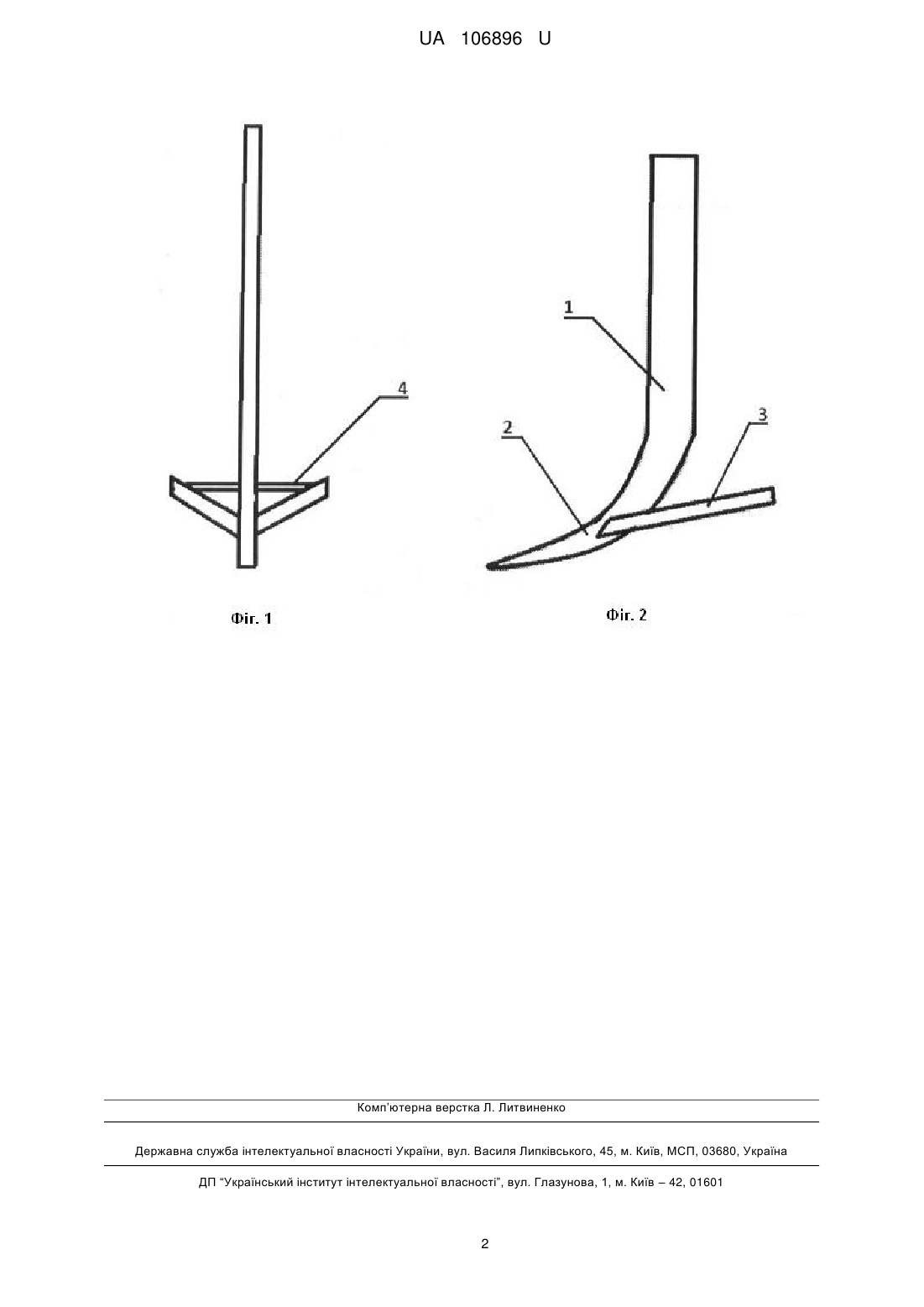

Реферат: UA 106896 U UA 106896 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як знаряддя для глибокого розпушування ґрунту у міжряддях просапних культур. Відомий робочий орган - культиваторна лапа- має стійку і прикріплений до неї вертикальний щиток, який внизу має ліво - і правобічний плоскорізальні елементи, зміщені один відносно одного по ходу руху [див. А.С. СРСР № 187430, кл. А01В 35/22, 1966 p.]. Недоліками таких робочих органів є те що, не регулюється глибина занурення лапи у ґрунт, а під час розпушення ґрунт розкришується, чого не повинно бути при досходовому обробітку. За прототип прийнятий робочий орган культиватора, що має стійку, до якої за допомогою заклепок приєднані лівобічні та правобічні плоскорізальні лапи, які зміщені одна відносно одної по ходу руху. Спереду до нижньої грані зміщених плоскорізальних лап приєднаний за допомогою зварювання трикутний заглиблювач, розташований нижче плоскорізальних лез [Патент UA № 11654, кл. А01В 35/00, 2006 p.]. Недоліками такого робочого органу є те, що лапа занурюється на малу глибину (10-12 см)., внаслідок чого не можна проводити післясходовий обробіток ґрунту на посівах польових культур. В основу даної корисної моделі поставлено задачу шляхом зміни конструкції робочого органа культиватора забезпечити отримання нового технічного результату, що полягає у глибокому розпушенні ґрунту у міжряддях просапних культур, яке забезпечить руйнування ґрунтової кірки, знищить забур'яненість, дасть доступ повітря до кореневої системи просапних культур та попередить захворювання рослин коренеїдом. Поставлена задача вирішується наступним чином. У робочому органі для розпушування ґрунту, що містить стійку та лапу, згідно із корисною моделлю, лапа зігнута в кінці та заточена, на згині лапи під гострим кутом до стійки на відстані 1/3 від початку леза приварені прутки, які мають в перерізі прямокутну форму і з'єднані між собою розпірною планкою. Робочий орган для розпушування ґрунту зображений на кресленнях, де на фіг. 1 - робочий орган для розпушування ґрунту, вигляд спереду; на фіг. 2 - робочий орган для розпушування ґрунту, вигляд збоку. Робочий орган для розпушування ґрунту складається зі стійки 1, лапи 2, зігнутої та загостреної в кінці, на згині лапи 2 під гострим кутом до стійки 1 на відстані 1/3 від початку леза лапи 2 приварені прутки 3, які мають в перерізі прямокутну форму і з'єднані між собою розпірною планкою 4. Прутки 3 та розпірна планка 4 в горизонтальній площині мають форму трикутника. Робочий орган для розпушування ґрунту кріпиться на граділі просапного культиватора. Робочий орган для розпушування ґрунту працює наступним чином. Під час роботи культиватора частина стійки 1, лапа 2 та прутки 3 разом з розпірною планкою 4, рухаючись, занурюються у ґрунт на глибину до 25 см, а бічні прутки 3 разом із лапою 2 розпушують ґрунт на ширину 18-20 см. Це дозволить знищити ґрунтову кірку, забезпечити доступ повітря до кореневої системи культурних рослин, та знищить пророслі бур'яни у міжряддях просапних культур. Конструкція та кріплення знаряддя на культиваторі забезпечує швидке і зручне регулювання глибини обробітку ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Робочий орган для розпушування ґрунту, що містить стійку та лапу, який відрізняється тим, що лапа зігнута в кінці та заточена, на згині лапи під гострим кутом до стійки на відстані 1/3 від початку леза приварені прутки, які в горизонтальній площині мають прямокутну форму і з'єднані між собою розпірною планкою. 1 UA 106896 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
