Кронштейн
Формула / Реферат
Кронштейн для фіксації дверей ліфтів, який має основу, полички з отворами для різьбових з’єднань, який відрізняється тим, що обидві полички відігнуті від основи кронштейна, а сама основа для зменшення металоємкості має одне або кілька ребер жорсткості.
Текст

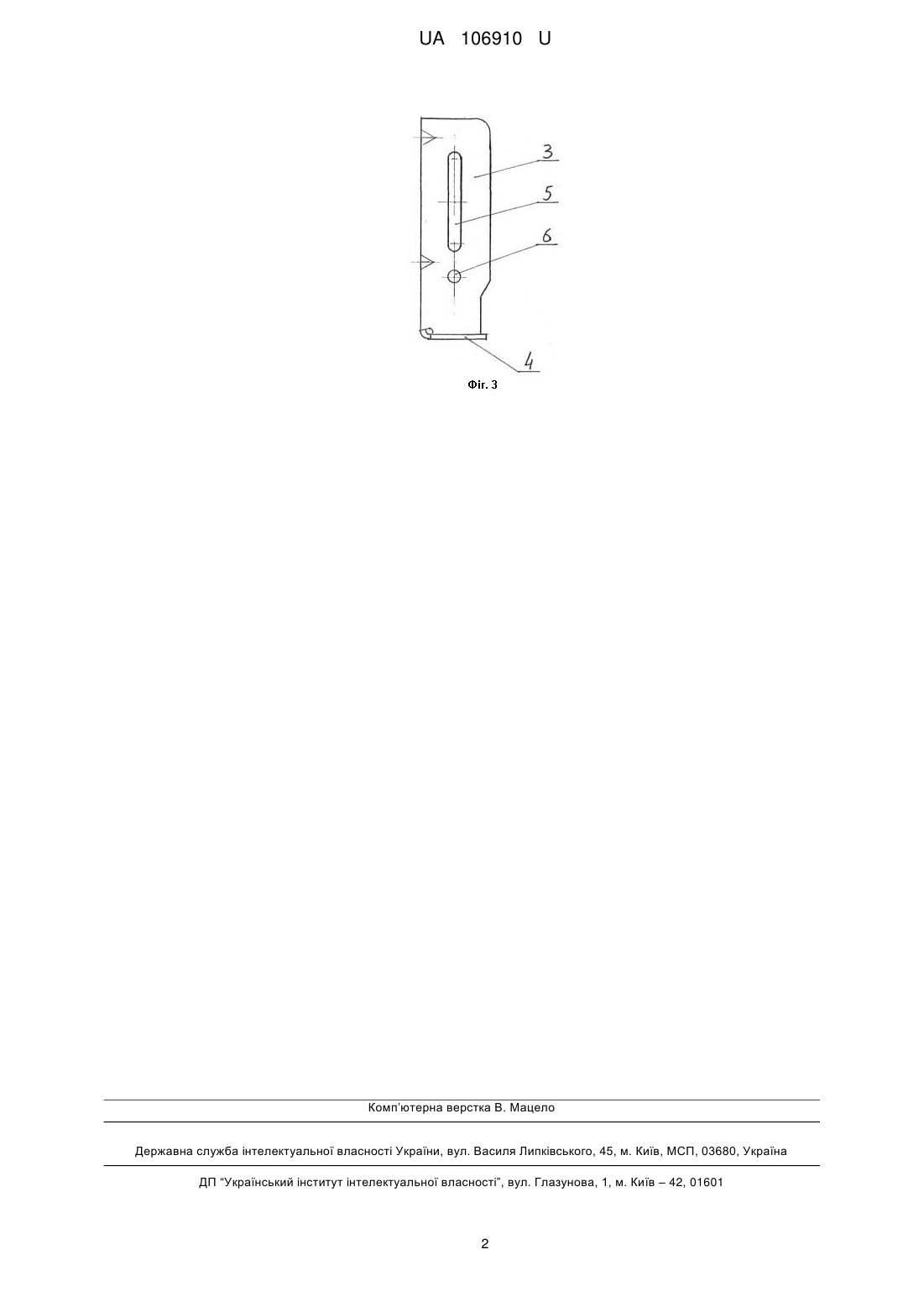

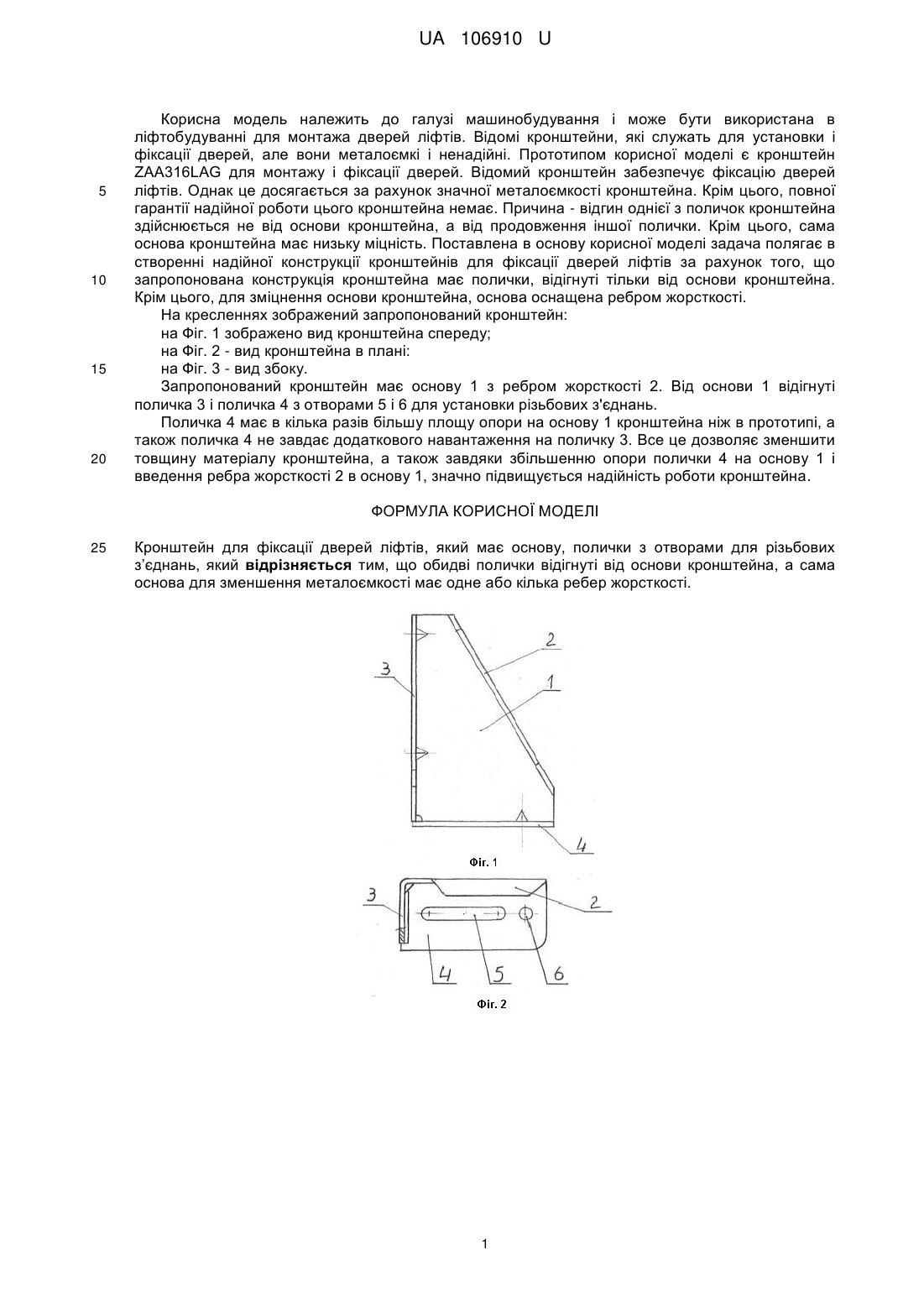

Реферат: UA 106910 U UA 106910 U 5 10 15 20 Корисна модель належить до галузі машинобудування і може бути використана в ліфтобудуванні для монтажа дверей ліфтів. Відомі кронштейни, які служать для установки і фіксації дверей, але вони металоємкі і ненадійні. Прототипом корисної моделі є кронштейн ZAA316LAG для монтажу і фіксації дверей. Відомий кронштейн забезпечує фіксацію дверей ліфтів. Однак це досягається за рахунок значної металоємкості кронштейна. Крім цього, повної гарантії надійної роботи цього кронштейна немає. Причина - відгин однієї з поличок кронштейна здійснюється не від основи кронштейна, а від продовження іншої полички. Крім цього, сама основа кронштейна має низьку міцність. Поставлена в основу корисної моделі задача полягає в створенні надійної конструкції кронштейнів для фіксації дверей ліфтів за рахунок того, що запропонована конструкція кронштейна має полички, відігнуті тільки від основи кронштейна. Крім цього, для зміцнення основи кронштейна, основа оснащена ребром жорсткості. На кресленнях зображений запропонований кронштейн: на Фіг. 1 зображено вид кронштейна спереду; на Фіг. 2 - вид кронштейна в плані: на Фіг. 3 - вид збоку. Запропонований кронштейн має основу 1 з ребром жорсткості 2. Від основи 1 відігнуті поличка 3 і поличка 4 з отворами 5 і 6 для установки різьбових з'єднань. Поличка 4 має в кілька разів більшу площу опори на основу 1 кронштейна ніж в прототипі, а також поличка 4 не завдає додаткового навантаження на поличку 3. Все це дозволяє зменшити товщину матеріалу кронштейна, а також завдяки збільшенню опори полички 4 на основу 1 і введення ребра жорсткості 2 в основу 1, значно підвищується надійність роботи кронштейна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Кронштейн для фіксації дверей ліфтів, який має основу, полички з отворами для різьбових з’єднань, який відрізняється тим, що обидві полички відігнуті від основи кронштейна, а сама основа для зменшення металоємкості має одне або кілька ребер жорсткості. 1 UA 106910 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюBracket
Автори англійськоюKomarnytskyi Ivan Andriiovych
Назва патенту російськоюКронштейн
Автори російськоюКомарницкий Иван Андреевич
МПК / Мітки
МПК: F16B 39/28
Мітки: кронштейн
