F16B 39/28 — за допомогою особливих елементів на гайках або болтах або за рахунок їх особливої ​​форми

Номер патенту: 117877

Опубліковано: 10.07.2017

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28, F16B 43/00

Мітки: комарницького, шайба

Формула / Реферат:

Шайба стопорна, яка має основу, внутрішній вінець з пазами, від яких відігнуто в сторону гайки стопорні зубці на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, причому зубці виконано трапецеїдальної форми, що розширюються від вершини зубця до основи, а лінія згину зубця знаходиться під кутом до поздовжньої осі зубця, яка відрізняється тим, що зовнішній контур основи шайби має кути, в зоні яких розміщені...

Номер патенту: 113913

Опубліковано: 27.03.2017

Автор: Карпенко Михайло Іванович

МПК: F16B 39/28

Мітки: виріб, кріпильний, карпенка

Формула / Реферат:

Кріпильний виріб (болт, гайка, шайба), який включає опорну площину з боковою поверхнею, на якій виконано вм’ятину, що контактує з виступом на його опорній площині, який відрізняється тим, що вм'ятина з контактуючим виступом розміщена на болту та гайці.

Номер патенту: 106910

Опубліковано: 10.05.2016

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: кронштейн

Формула / Реферат:

Кронштейн для фіксації дверей ліфтів, який має основу, полички з отворами для різьбових з’єднань, який відрізняється тим, що обидві полички відігнуті від основи кронштейна, а сама основа для зменшення металоємкості має одне або кілька ребер жорсткості.

Номер патенту: 97706

Опубліковано: 25.03.2015

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: шайба, комарницького

Формула / Реферат:

Шайба стопорна, яка має основу з відігнутими в сторону гайки зубцями на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, яка відрізняється тим, що плоский корпус, що служить основою шайби, має в своїй площині отвори, в яких вмонтовані пружини з стопорними зубцями, відігнутими під кутом α до площини корпусу.

Номер патенту: 94882

Опубліковано: 10.12.2014

Автори: Тривайло Михайло Семенович, Браєвський Сергій Йосипович

МПК: F16B 39/28

Мітки: з'єднання, різьбове

Формула / Реферат:

Різьбове з'єднання, яке складається з розміщеного в отворах деталей болта з гайкою, яка має розташований паралельно осі різьбового отвору гладкий отвір та запресований в нього штифт, який виступає за межі торців гайки, яке відрізняється тим, що гладкий отвір гайки виконаний наскрізним, штифт має більшу від висоти гайки довжину, а його торці виступають за межі торців гайки на однакову відстань.

Номер патенту: 94826

Опубліковано: 10.12.2014

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: шайба

Формула / Реферат:

Шайба шестигранна, яка має основу з отвором в центрі шайби, зовнішній шестигранний вінець з зубцями, яка відрізняється тим, що зубці шестигранника відігнуті під кутом a до площини основи.

Номер патенту: 86013

Опубліковано: 10.12.2013

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: шайба

Формула / Реферат:

Шайба, яка має основу з отвором в центрі шайби, яка відрізняється тим, що зовнішній вінець основи має шестигранну форму.

Номер патенту: 101548

Опубліковано: 10.04.2013

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: шайба, комарницького

Формула / Реферат:

Шайба стопорна, яка має основу, внутрішній вінець з пазами, від яких відігнуто в сторону гайки стопорні зубці на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, причому зубці виконано трапецеїдальної форми, що розширюються від вершини зубця до основи, яка відрізняється тим, що відгин зубця виконано таким чином, що лінія згину зубця знаходиться під кутом 60°…89° до поздовжньої осі зубця.

Номер патенту: 72882

Опубліковано: 27.08.2012

Автор: Комарницький Іван Андрійович

МПК: F16G 15/00, F16B 39/28

Мітки: ланцюга, секція

Формула / Реферат:

Секція ланцюга, що має внутрішню ланку, дві зовнішні ланки, два пальці з Т-подібними фіксаторами, яка відрізняється тим, що Т-подібні фіксатори пальців мають лиски під кутом a для забезпечення повороту відносно зовнішніх ланок на такий же кут a, а центральна частина пальців оснащена обмежувачем повороту внутрішньої ланки на кут b відносно пальців.

Номер патенту: 68683

Опубліковано: 10.04.2012

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: комарницького, шайба

Формула / Реферат:

Шайба, яка має основу, внутрішній вінець з пазами, від яких відігнуто в сторону гайки стопорні зубці трапецієдальної форми та розширюються від вершини зубця до основи на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, яка відрізняється тим, що вісь відгину зубців знаходиться під кутом b до подовжньої осі зубця.

Номер патенту: 84552

Опубліковано: 10.11.2008

Автор: Маффр Жан-Філіпп Жюльєн

МПК: F16B 35/04, F16B 39/28

Мітки: шпильок, деталей, комірами, допомогою, фіксації, система

Формула / Реферат:

1. Система фіксації щонайменше двох деталей, одна з яких (2, 3) містить щонайменше один фланець, який спирається на поверхню іншої деталі за допомогою множини шпильок (5), кожна з яких містить два різьбові кінці і має в своїй середній зоні комір (8), зовнішній контур якого не є круглий і розміщується в канавці (10), виконаний в опорній поверхні (2а) однієї з (2) зазначених деталей, які підлягають фіксації, причому зазначені коміри призначені...

Номер патенту: 35662

Опубліковано: 25.09.2008

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: комарницького, шайба, стопорна

Формула / Реферат:

Стопорна шайба, що містить основу, внутрішній вінець з пазами, від яких відігнуто в сторону гайки стопорні зубці на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, яка відрізняється тим, що стопорні зубці мають трапецеїдальну форму і розширюються від вершини зубця до основи.

Номер патенту: 82514

Опубліковано: 25.04.2008

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28, F16B 43/00

Мітки: шайба, комарницького

Формула / Реферат:

Шайба стопорна, яка має основу, внутрішній вінець з пазами, від яких відігнуто в сторону гайки щонайменше один стопорний зубець на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, яка відрізняється тим, що центри зовнішнього та  внутрішнього діаметрів шайби розміщені ексцентрично один відносно одного, а всі відігнуті стопорні зубці знаходяться в розширеній частині основи.

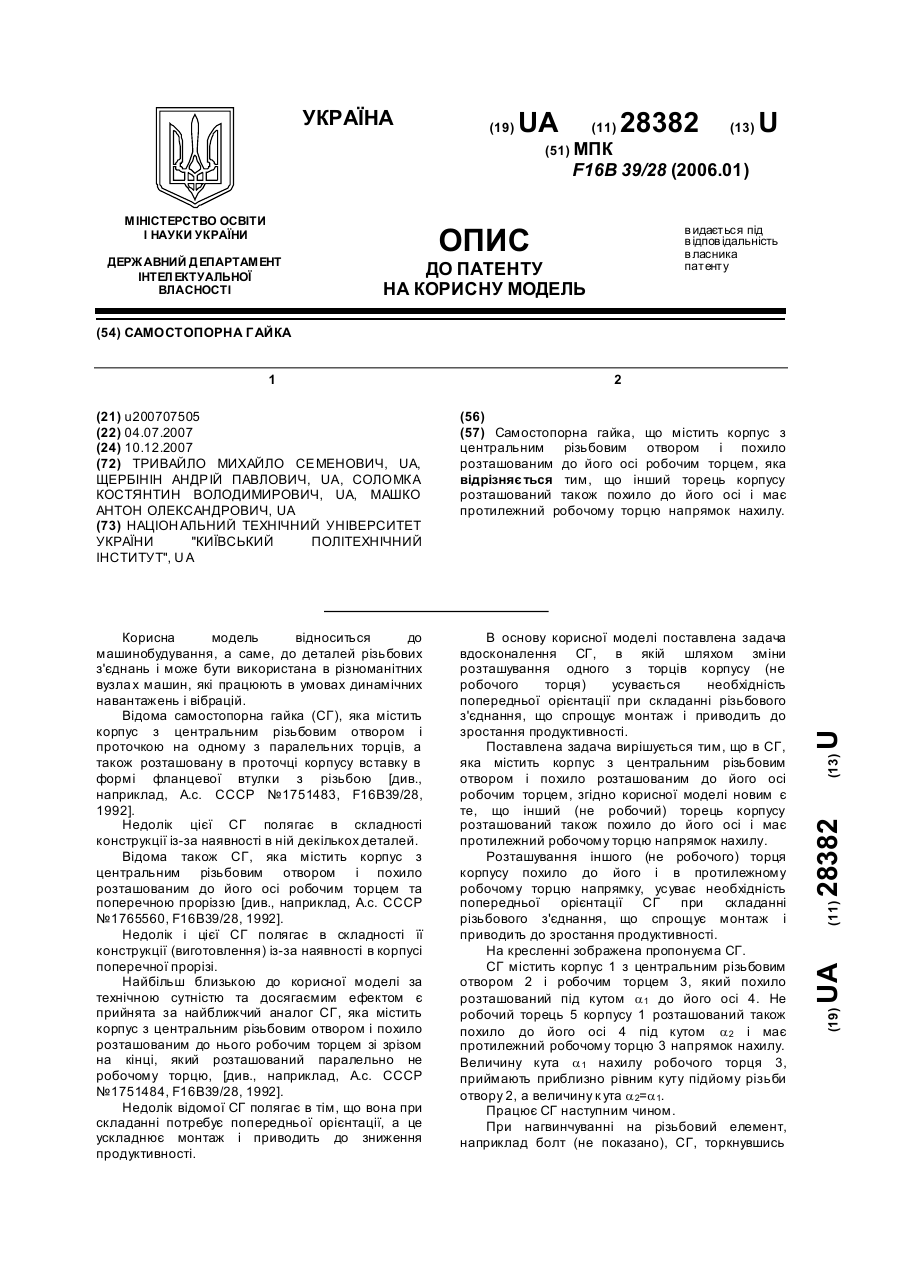

Номер патенту: 28382

Опубліковано: 10.12.2007

Автори: Тривайло Михайло Семенович, Соломка Костянтин Володимирович, Машко Антон Олександрович, Щербінін Андрій Павлович

МПК: F16B 39/28

Мітки: самостопорна, гайка

Формула / Реферат:

Самостопорна гайка, що містить корпус з центральним різьбовим отвором і похило розташованим до його осі робочим торцем, яка відрізняється тим, що інший торець корпусу розташований також похило до його осі і має протилежний робочому торцю напрямок нахилу.

Номер патенту: 15835

Опубліковано: 17.07.2006

Автори: Палійчук Юрій Васильович, Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: шайба, фігурна

Формула / Реферат:

Шайба фігурна, що має тарілчасту основу з фіксуючими виступами по контуру, шийку з пазами, від яких відігнуті стопорні зубці, яка відрізняється тим, що фіксуючі виступи виконані на боковій поверхні основи і входять в зачеплення з елементами з'єднуваної деталі.

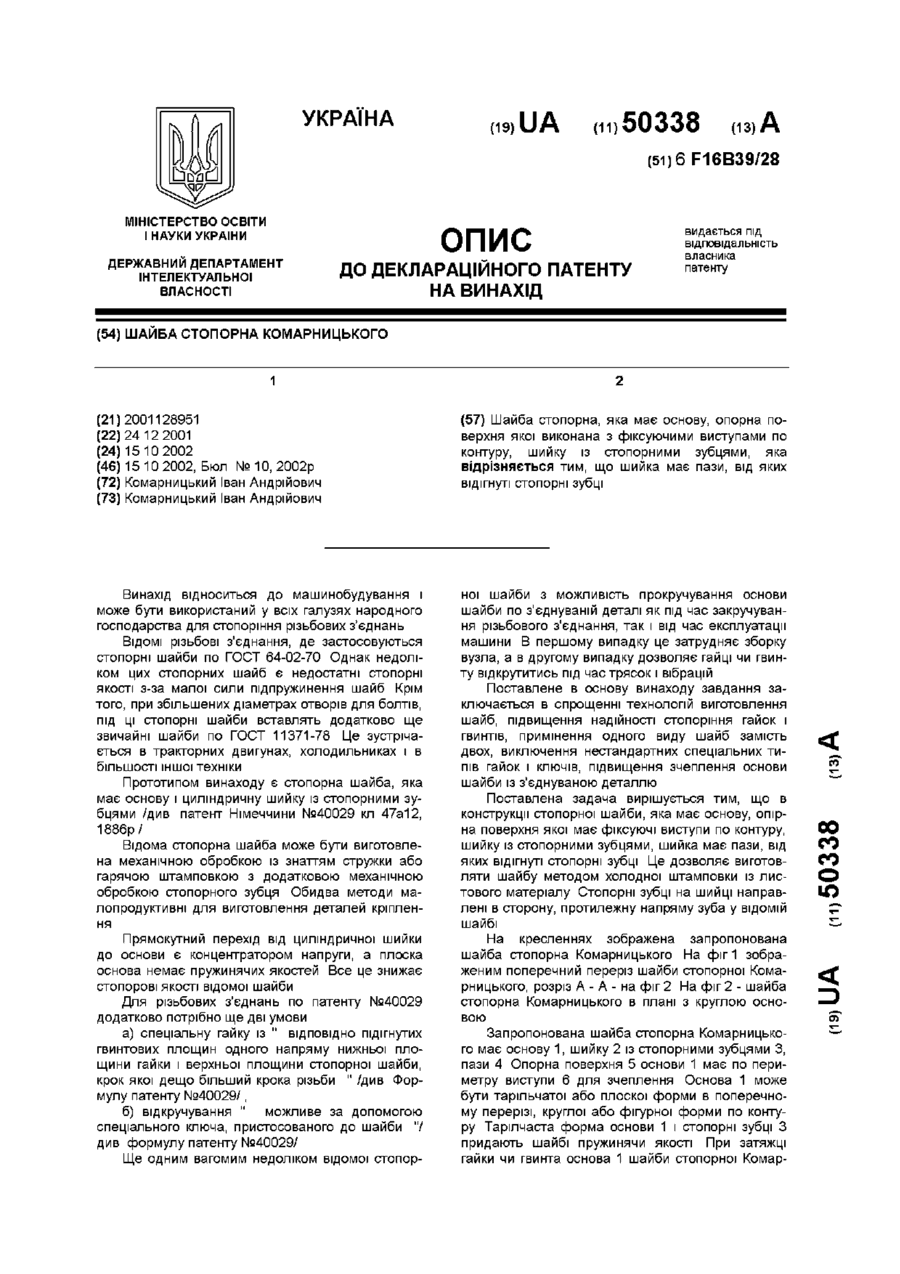

Номер патенту: 50338

Опубліковано: 15.10.2002

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: шайба, стопорна, комарницького

Формула / Реферат:

Шайба стопорна, яка має основу, опорна поверхня якої виконана з фіксуючими виступами по контуру, шийку із стопорними зубцями, яка відрізняється тим, що шийка має пази, від яких відігнуті стопорні зубці.

Номер патенту: 44526

Опубліковано: 15.02.2002

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: шайба, комарницького

Формула / Реферат:

Шайба, яка має основу, шийку з стопорними зубцями, яка відрізняється тим, що шийка і основа зв'язані між собою радіусною перемичкою, а опорна поверхня основи оснащена по периметру стопорними зубцями.

Номер патенту: 28205

Опубліковано: 16.10.2000

Автор: Рахманов Микола Миколайович

МПК: F16B 39/28

Мітки: болтове, з'єднання

Формула / Реферат:

Болтовое соединение, содержащее соединяемые детали, болт, навёрнутые на резьбовой конец стержня болта основную гайку и контргайку, отличающееся тем, что обе гайки выполнены с цилиндрическим хвостовиком с внутренней расточкой со стороны торца хвостовика, между гайками на стержне болта установлены клиновые элементы в виде втулок, снабженных с одной стороны скосом по всей ширине между отверстием каждой втулки и стержнем болта, а также между...

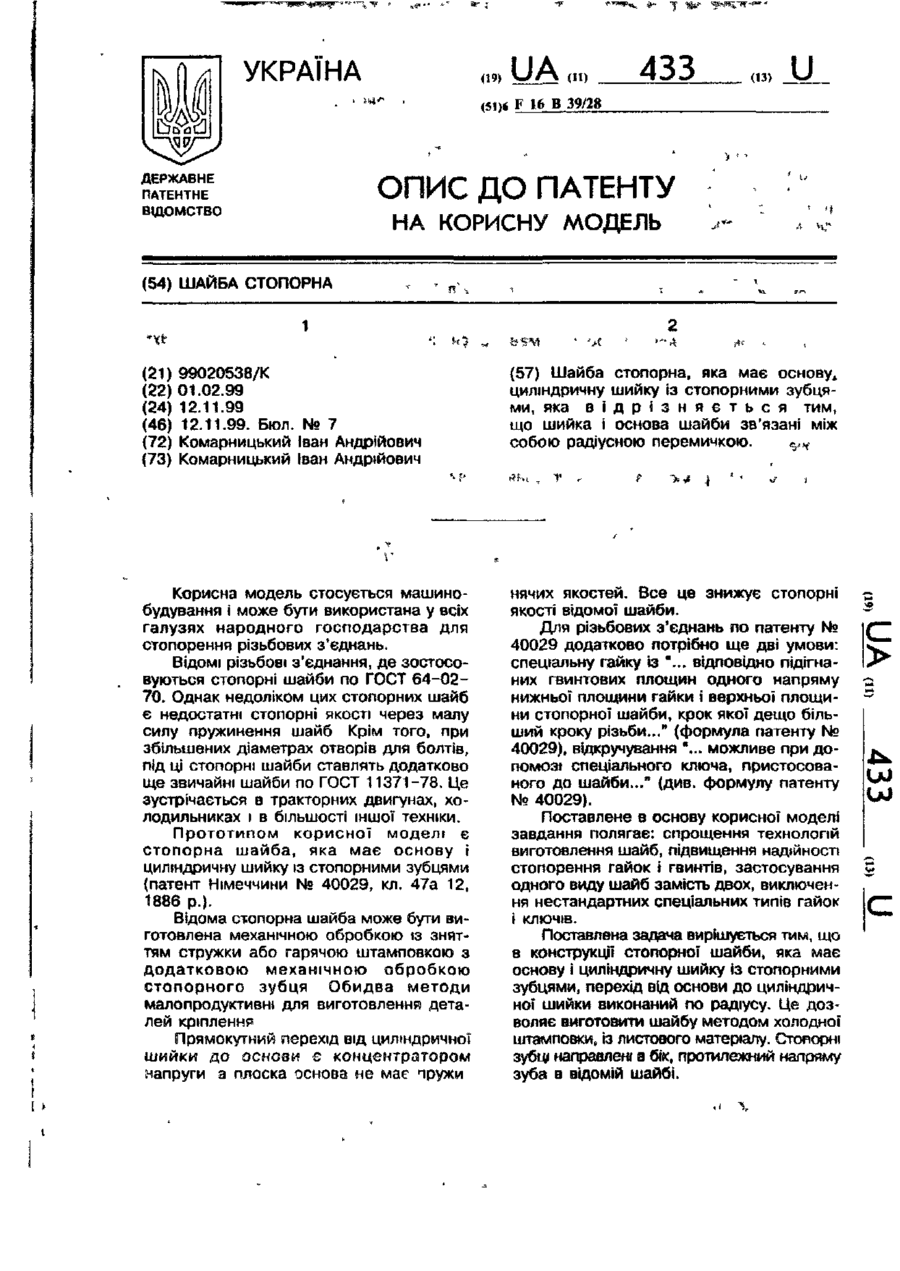

Номер патенту: 433

Опубліковано: 12.11.1999

Автор: Комарницький Іван Андрійович

МПК: F16B 39/28

Мітки: стопорна, шайба

Формула / Реферат:

Шайба стопорна, яка мае основу циліндричну шийку із стопорними зубцями, яка відрізняється тим, що шийка і основа шайби зв'язані між собою радіусною перемичкою.

Номер патенту: 6520

Опубліковано: 29.12.1994

Автор: Рахманов Микола Миколайович

МПК: F16B 39/28

Мітки: з'єднання, болтове

Формула / Реферат:

Болтовое соединение, содержащее болт, имеющий на стержне гладкую и резьбовую части, и гайку, выполненную в виде резьбового корпуса с пружинным хвостовиком, отличающееся тем, что в отверстии гайки со стороны торца хвостовика выполнена кольцевая проточка, ширина которой больше толщины витка, а диаметр больше диамет­ра стержня болта.

Номер патенту: 1486

Опубліковано: 25.07.1994

Автор: Рахманов Микола Миколайович

МПК: F16B 39/28

Мітки: різьбовий, елемент

Формула / Реферат:

1. Резьбовой элемент в виде гайки, содержащий корпус с наружной резьбой и граненым отверстием под ключ, отличающийся тем, что на участок корпуса с наружной резьбой выполнены тангенциальные прорези для обеспечения упругости последнего.2. Резьбовой элемент в виде шпильки или болта, содержащий стержень с участком с гладкой поверхностью и резьбовым участком, при этом на резьбовом участке выполнены канавки, отличающийся тем, что канавки...
