Система установки комплексу індукційної тигельної печі

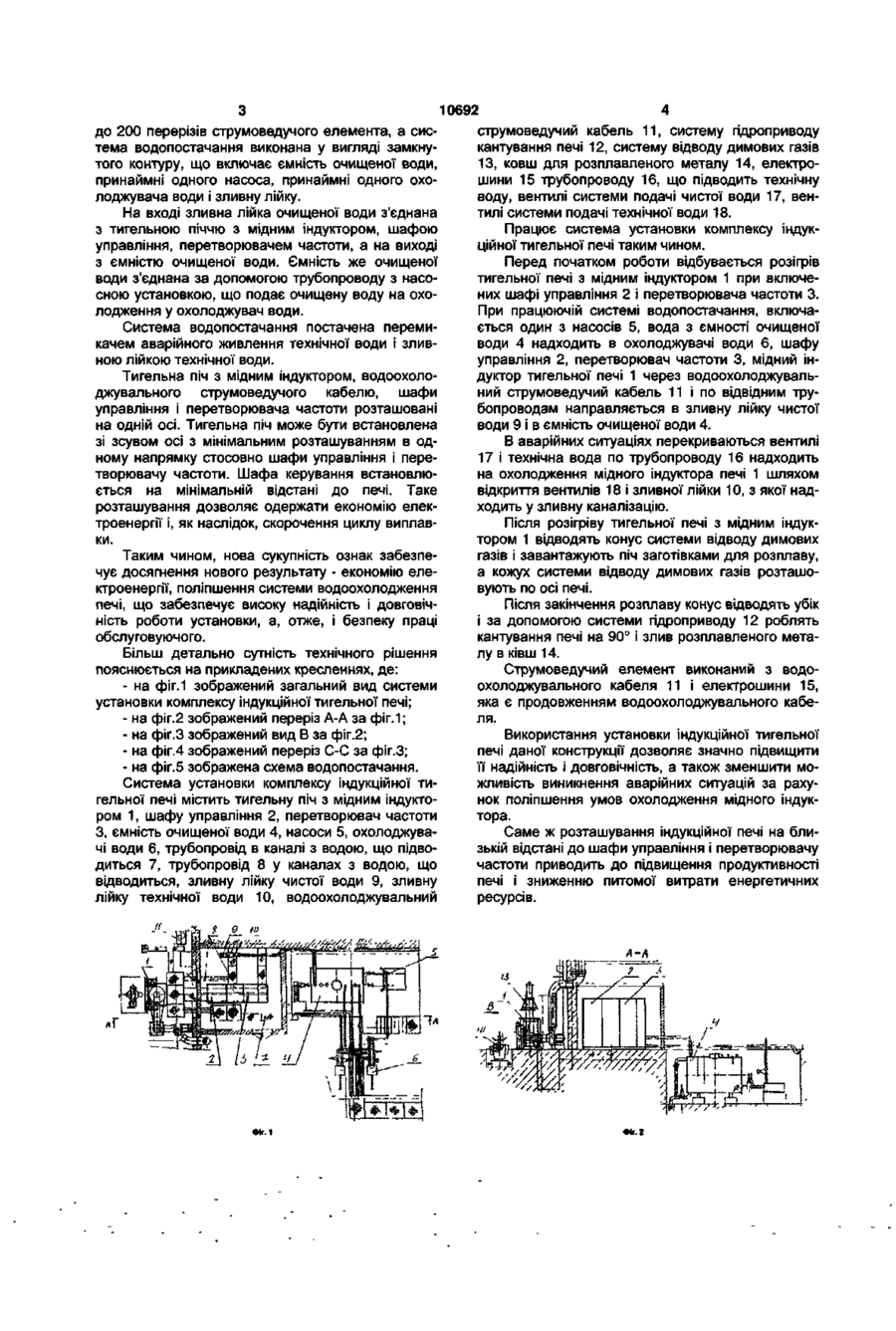

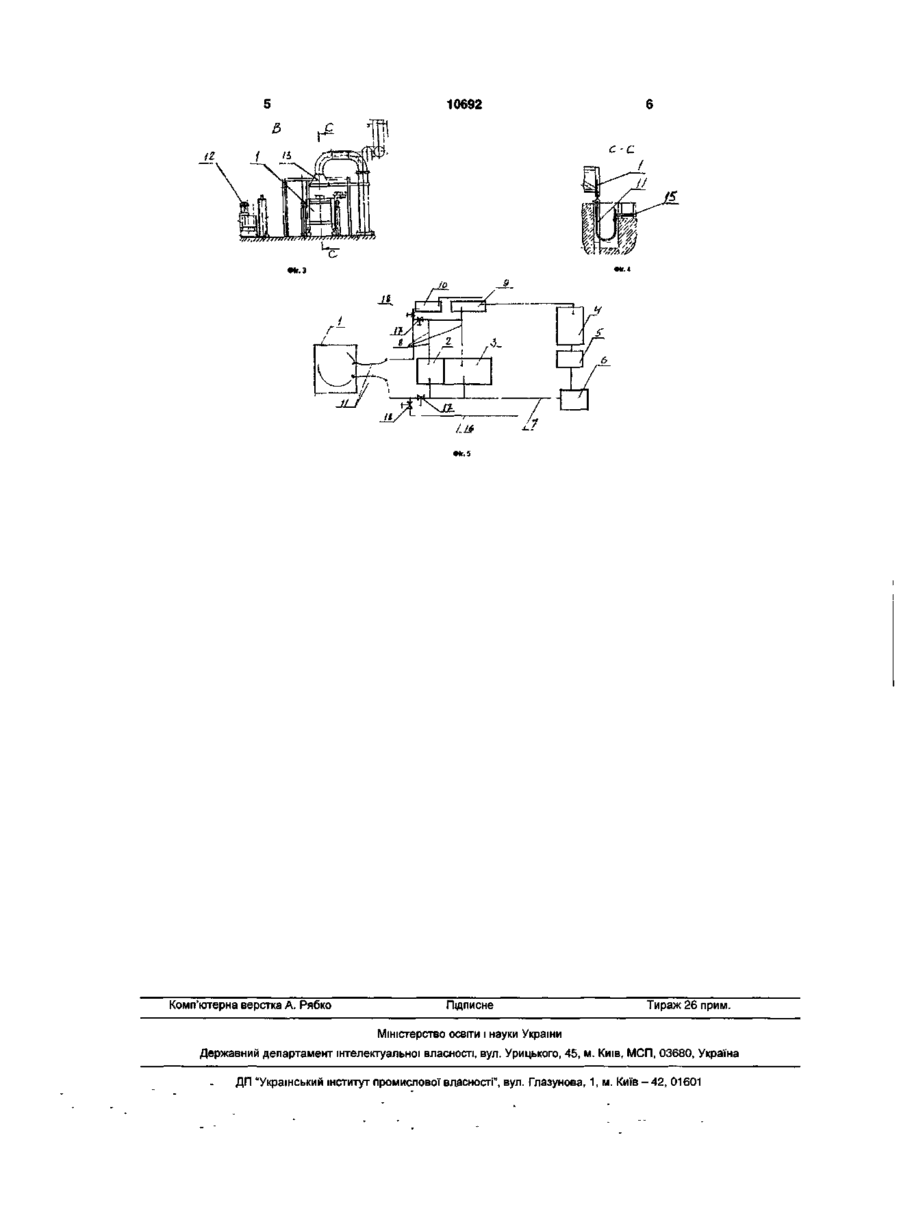

1. Система установки комплексу індукційної тигельної печі, що містить тигельну піч з мідним індуктором, водоохолоджувальний струмоведучий кабель, шафу управління, перетворювач частоти і систему водопостачання, яка відрізняється тим, що тигельна піч з індуктором, водоохолоджувальний струмоведучий кабель, шафа управління і перетворювач частоти розташовані по одній осі, причому відстань між піччю і шафою управління Корисна модель система установки комплексу індукційної тигельної печі належить до галузі металургії, зокрема до установок печей для плавки твердих матеріалів. Відома установка електричної індукційної тигельної печі, що містить тигельну піч з мідним індуктором, водоохолоджувальний струмоведучий кабель, шафу управління, перетворювач частоти і систему водопостачання [див. креслення ЗНС. 152 107 МЧ «Электросталь», 1989г.]. Недоліком відомої установки є її ненадійна і недовговічна робота, а також можливість виникнення аварійних ситуацій за рахунок того, що система водоохолодження індуктора, шафи управління і перетворювача частоти виробляється технічною водою на прохід із системи цехового водопостачання. При цьому внутрішній діаметр мідного індуктора зменшується за рахунок відкладення накипу від неочищеної води, а зовнішня поверхня індуктора, стикаючись з високою температурою в процесі виплавки металу, недостатньо охолоджується, тобто згодом відбувається розрив мідного індуктора з можливим вибухом печі. Це виконана рівною від 150 до 200 перерізів струмоведучого елемента, а система водопостачання виконана у вигляді замкнутого контуру, що містить ємність очищеної води, принаймні один насос, принаймні один охолоджувач води і зливну лійку. 2. Система за п.1, яка відрізняється тим, що на вході зливна лійка очищеної води з'єднана з тигельною піччю з мідним індуктором, шафою управління, перетворювачем частоти, а на виході - з ємністю очищеної води. 3. Система за пп.1, 2, яка відрізняється тим, що ємність очищеної води з'єднана за допомогою трубопроводу з насосною установкою, що подає очищену воду на охолодження у охолоджувач води. 4. Система за п.1, яка відрізняється тим, що система водопостачання оснащена перемикачем аварійного живлення технічної води і зливною лійкою технічної води. може відбутися і при тимчасовому відключенні водопостачання. Крім того, у літній період, коли вода в цеховому водопостачанні нагрівається, не забезпечується необхідний перепад температур, що спричиняє відключення печі і її зупинку. В основу корисної моделі поставлена задача збільшення безпечної довговічності роботи установки, а, отже, і підвищення безпеки праці обслуговуючого персоналу шляхом поліпшення системи водоохолодження в тому числі і за рахунок скорочення довжини струмоведучого кабелю і використання очищеної води. Поставлена задача вирішується тим, що сиетема установки комплексу індукційної тигельної печі, що містить тигельну піч з мідним індуктором, водоохолоджувальний струмоведучий кабель, шафу управління, перетворювач частоти і систему водопостачання, виконана так, що тигельна піч з індуктором, водоохолоджувальний струмоведучий кабель, шафа управління і перетворювач частоти розташовані по одній осі, причому відстань між піччю і шафою управління виконана рівною від 150 ^^ СУ) CD О ' ^ р С ^f ^^ 5Г ^ 10692 струмоведучий кабель 11, систему гідроприводу до 200 перерізів струмоведучого елемента, а сискантування печі 12, систему відводу димових газів тема водопостачання виконана у вигляді замкну13, ковш для розплавленого металу 14, електротого контуру, що включає ємність очищеної води, шини 15 трубопроводу 16, що підводить технічну принаймні одного насоса, принаймні одного оховоду, вентилі системи подачі чистої води 17, венлоджувача води і зливну лійку. тилі системи подачі технічної води 18. На вході зливна лійка очищеної води з'єднана з тигельною піччю з мідним індуктором, шафою Працює система установки комплексу індукуправління, перетворювачем частоти, а на виході ційної тигельної печі таким чином. з ємністю очищеної води. Ємність же очищеної Перед початком роботи відбувається розігрів води з'єднана за допомогою трубопроводу з насотигельної печі з мідним індуктором 1 при включесною установкою, що подає очищену воду на охоних шафі управління 2 і перетворювача частоти 3. лодження у охолоджувач води. При працюючій системі водопостачання, включається один з насосів 5, вода з ємності очищеної Система водопостачання постачена перемиводи 4 надходить в охолоджувачі води 6, шафу качем аварійного живлення технічної води і зливуправління 2, перетворювач частоти 3, мідний інною лійкою технічної води. дуктор тигельної печі 1 через водоохолоджувальТигельна піч з мідним індуктором, водоохолоний струмоведучий кабель 11 і по відвідним труджувального струмоведучого кабелю, шафи бопроводам направляється в зливну лійку чистої управління і перетворювача частоти розташовані води 9 і в ємність очищеної води 4. на одній осі. Тигельна піч може бути встановлена зі зсувом осі з мінімальним розташуванням в одВ аварійних ситуаціях перекриваються вентилі ному напрямку стосовно шафи управління і пере17 і технічна вода по трубопроводу 16 надходить творювачу частоти. Шафа керування встановлюна охолодження мідного індуктора печі 1 шляхом ється на мінімальній відстані до печі. Таке відкриття вентилів 18 і зливної лійки 10, з якої надрозташування дозволяє одержати економію елекходить у зливну каналізацію. троенергії і, як наслідок, скорочення циклу виплавПісля розігріву тигельної печі з мідним індукки. тором 1 відводять конус системи відводу димових газів і завантажують піч заготівками для розплаву, Таким чином, нова сукупність ознак забезпеа кожух системи відводу димових газів розташочує досягнення нового результату - економію елевують по осі печі. ктроенергії, поліпшення системи водоохолодження печі, що забезпечує високу надійність і довговічПісля закінчення розплаву конус відводять убік ність роботи установки, а, отже, і безпеку праці і за допомогою системи гідроприводу 12 роблять обслуговуючого. кантування печі на 90° і злив розплавленого металу в ківш 14. Більш детально сутність технічного рішення Струмоведучий елемент виконаний з водопояснюється на прикладених кресленнях, де: охолоджувального кабеля 11 і електрошини 15, - на фіг. 1 зображений загальний вид системи яка є продовженням водоохолоджувального кабеустановки комплексу індукційної тигельної печі; ля. - на фіг.2 зображений переріз А-А за фіг. 1; Використання установки індукційної тигельної - на фіг.З зображений вид В за фіг.2; печі даної конструкції дозволяє значно підвищити - на фіг.4 зображений переріз С-С за фіг.З; її надійність і довговічність, а також зменшити мо- на фіг.5 зображена схема водопостачання. жливість виникнення аварійних ситуацій за рахуСистема установки комплексу індукційної тинок поліпшення умов охолодження мідного індукгельної печі містить тигельну піч з мідним індуктотора. ром 1, шафу управління 2, перетворювач частоти З, ємність очищеної води 4, насоси 5, охолоджуваСаме ж розташування індукційної печі на бличі води 6, трубопровід в каналі з водою, що підвозькій відстані до шафи управління і перетворювачу диться 7, трубопровід 8 у каналах з водою, що частоти приводить до підвищення продуктивності відводиться, зливну лійку чистої води 9, зливну печі і зниженню питомої витрати енергетичних лійку технічної води 10, водоохолоджувальний ресурсів. 10692 с -с Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
