Пристрій для полювання в особливих умовах патронами підвищеної потужності

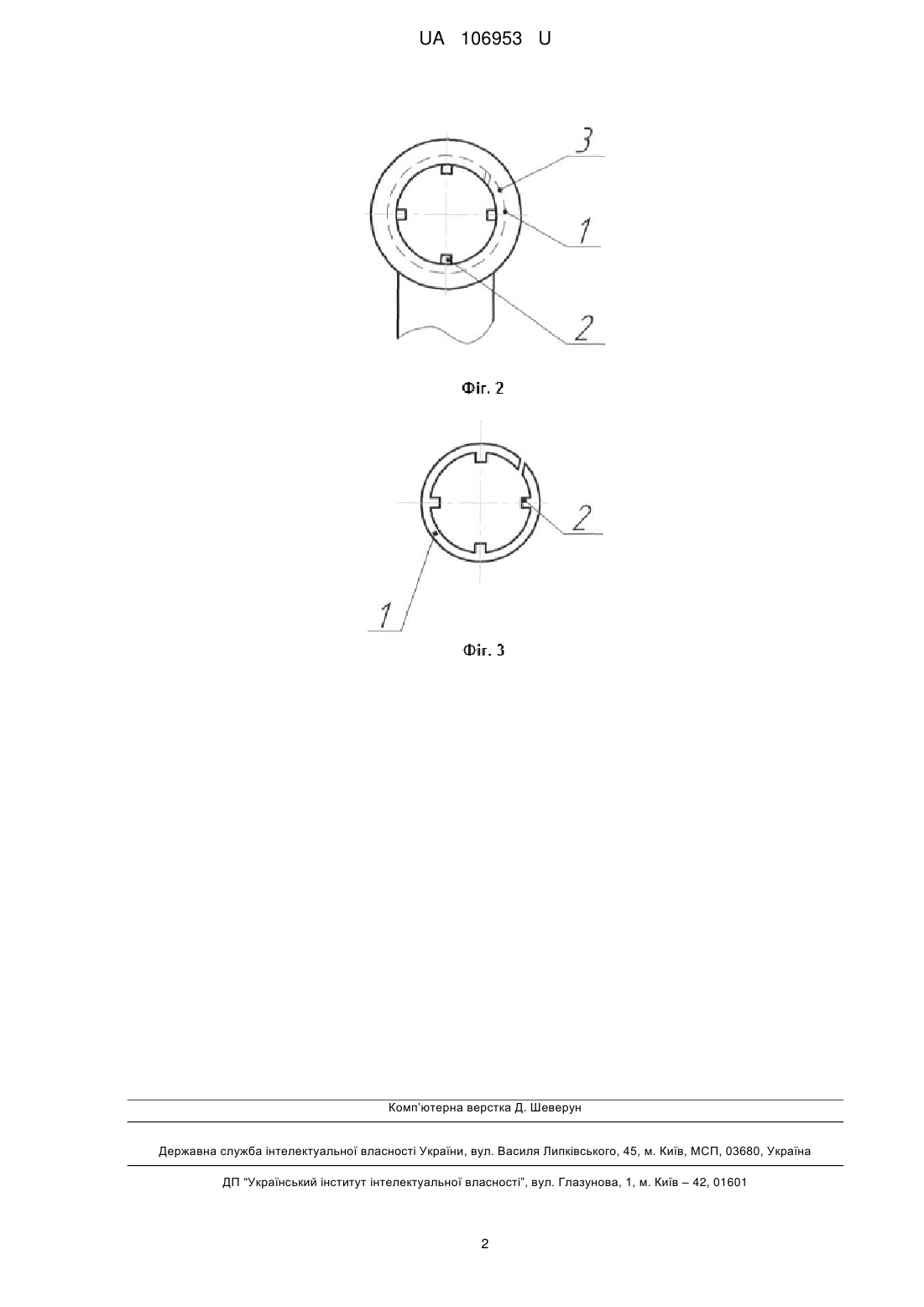

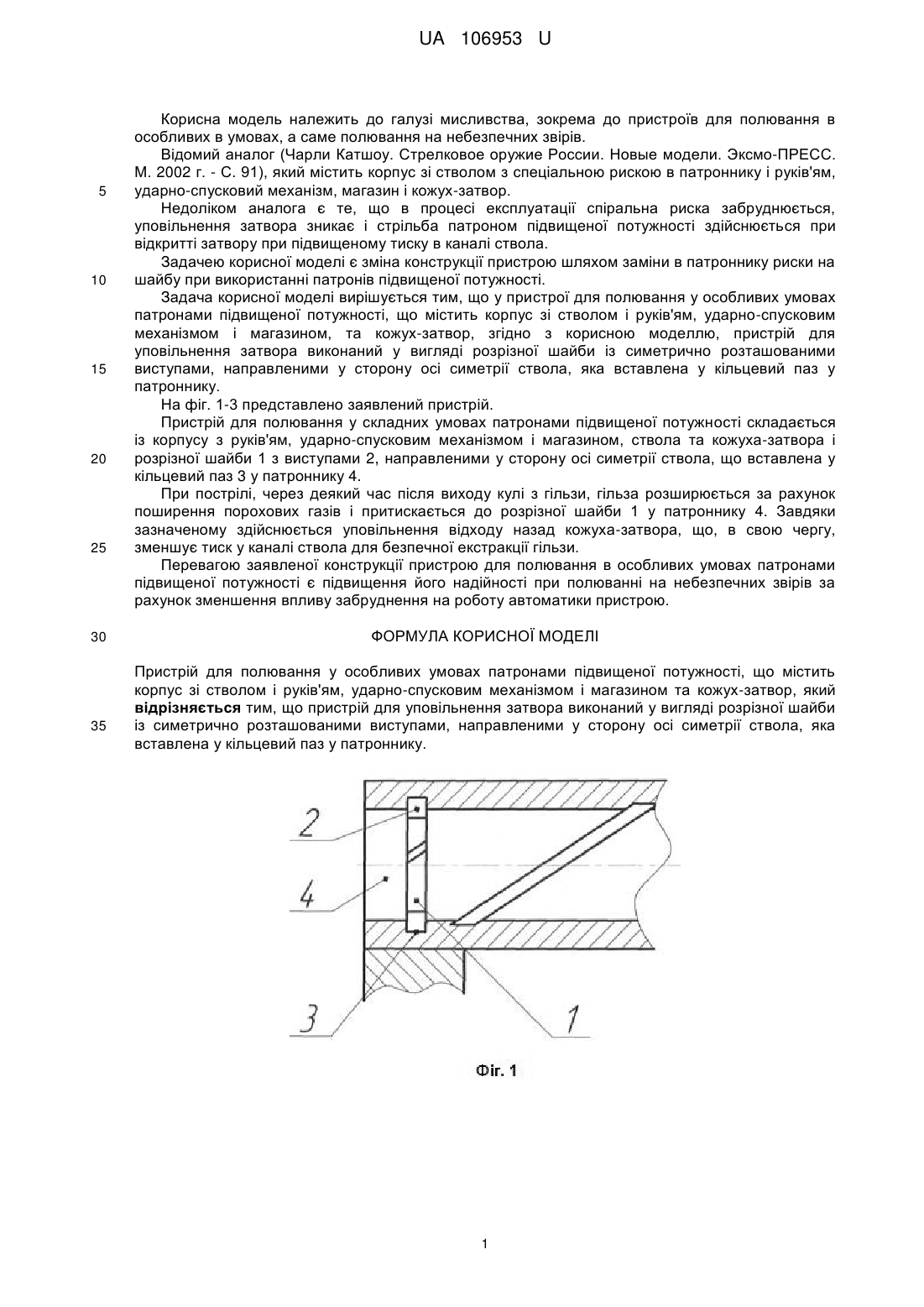

Реферат: Пристрій для полювання у особливих умовах патронами підвищеної потужності містить корпус зі стволом і руків'ям, ударно-спусковим механізмом і магазином та кожух-затвор. Пристрій для уповільнення затвора виконаний у вигляді розрізної шайби із симетрично розташованими виступами, направленими у сторону осі симетрії ствола, яка вставлена у кільцевий паз у патроннику. UA 106953 U (54) ПРИСТРІЙ ДЛЯ ПОЛЮВАННЯ В ОСОБЛИВИХ УМОВАХ ПАТРОНАМИ ПІДВИЩЕНОЇ ПОТУЖНОСТІ UA 106953 U UA 106953 U 5 10 15 20 25 30 35 Корисна модель належить до галузі мисливства, зокрема до пристроїв для полювання в особливих в умовах, а саме полювання на небезпечних звірів. Відомий аналог (Чарли Катшоу. Стрелковое оружие России. Новые модели. Эксмо-ПРЕСС. М. 2002 г. - С. 91), який містить корпус зі стволом з спеціальною рискою в патроннику і руків'ям, ударно-спусковий механізм, магазин і кожух-затвор. Недоліком аналога є те, що в процесі експлуатації спіральна риска забруднюється, уповільнення затвора зникає і стрільба патроном підвищеної потужності здійснюється при відкритті затвору при підвищеному тиску в каналі ствола. Задачею корисної моделі є зміна конструкції пристрою шляхом заміни в патроннику риски на шайбу при використанні патронів підвищеної потужності. Задача корисної моделі вирішується тим, що у пристрої для полювання у особливих умовах патронами підвищеної потужності, що містить корпус зі стволом і руків'ям, ударно-спусковим механізмом і магазином, та кожух-затвор, згідно з корисною моделлю, пристрій для уповільнення затвора виконаний у вигляді розрізної шайби із симетрично розташованими виступами, направленими у сторону осі симетрії ствола, яка вставлена у кільцевий паз у патроннику. На фіг. 1-3 представлено заявлений пристрій. Пристрій для полювання у складних умовах патронами підвищеної потужності складається із корпусу з руків'ям, ударно-спусковим механізмом і магазином, ствола та кожуха-затвора і розрізної шайби 1 з виступами 2, направленими у сторону осі симетрії ствола, що вставлена у кільцевий паз 3 у патроннику 4. При пострілі, через деякий час після виходу кулі з гільзи, гільза розширюється за рахунок поширення порохових газів і притискається до розрізної шайби 1 у патроннику 4. Завдяки зазначеному здійснюється уповільнення відходу назад кожуха-затвора, що, в свою чергу, зменшує тиск у каналі ствола для безпечної екстракції гільзи. Перевагою заявленої конструкції пристрою для полювання в особливих умовах патронами підвищеної потужності є підвищення його надійності при полюванні на небезпечних звірів за рахунок зменшення впливу забруднення на роботу автоматики пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для полювання у особливих умовах патронами підвищеної потужності, що містить корпус зі стволом і руків'ям, ударно-спусковим механізмом і магазином та кожух-затвор, який відрізняється тим, що пристрій для уповільнення затвора виконаний у вигляді розрізної шайби із симетрично розташованими виступами, направленими у сторону осі симетрії ствола, яка вставлена у кільцевий паз у патроннику. 1 UA 106953 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
