Пристрій для полювання в особливих умовах

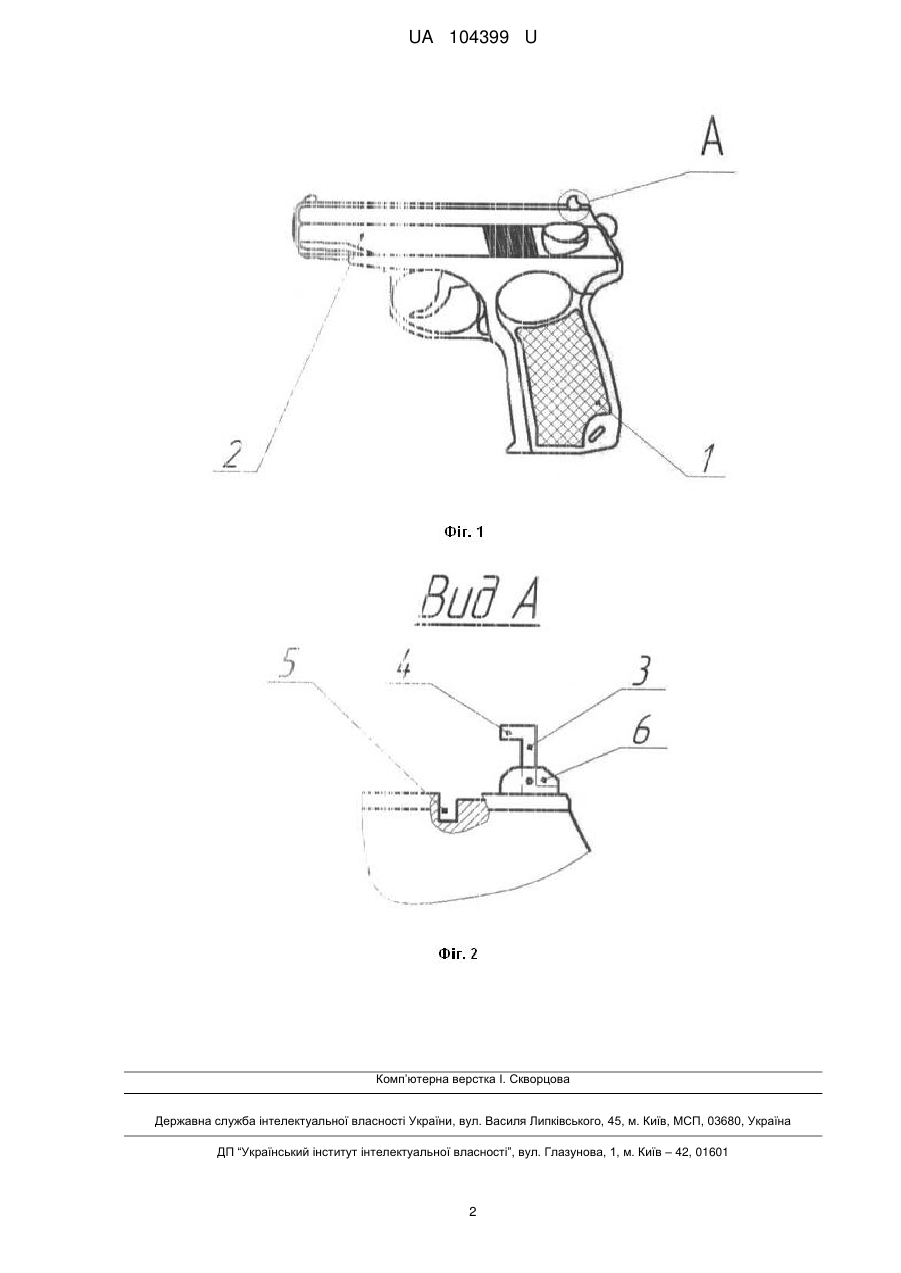

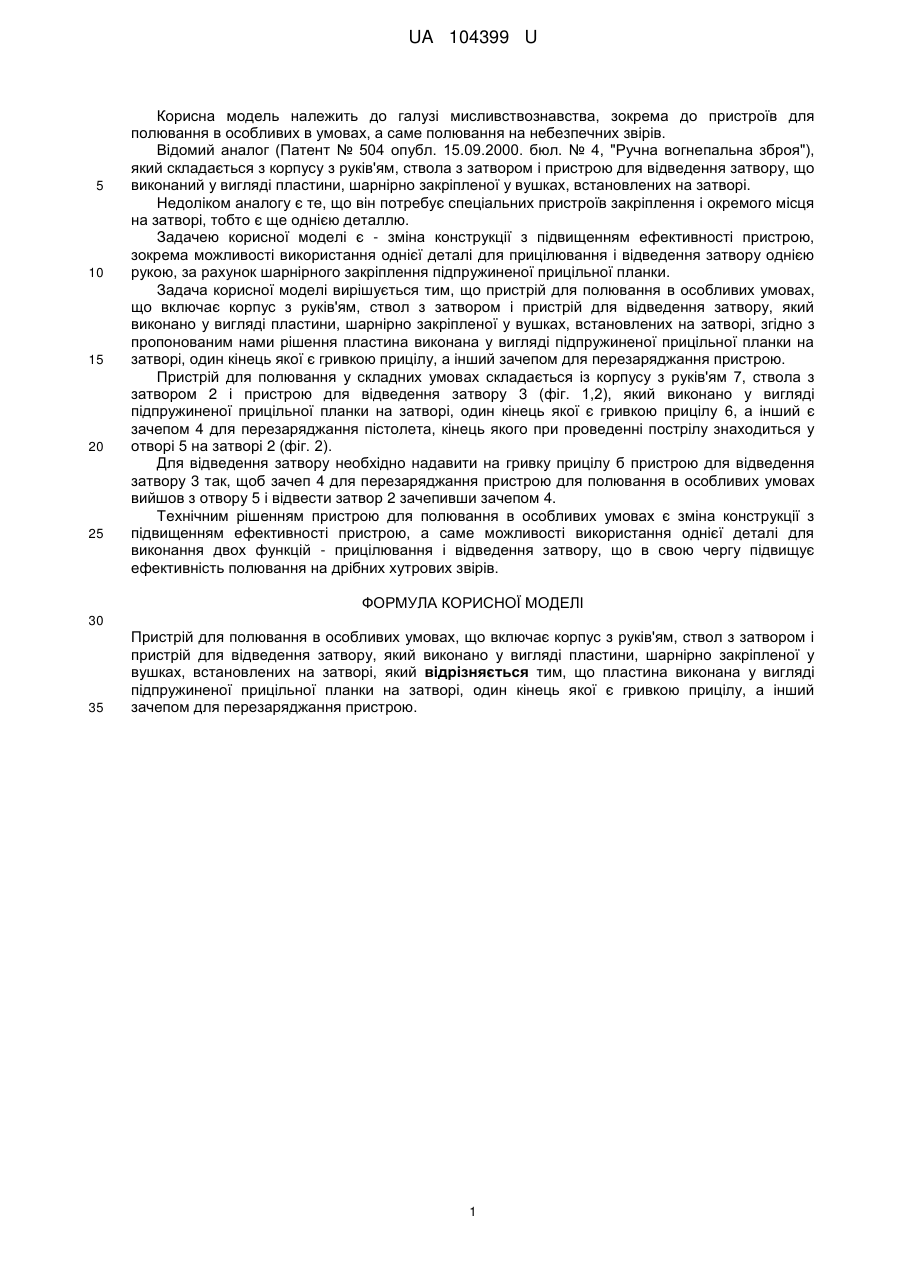

Реферат: Пристрій для полювання в особливих умовах включає корпус з руків'ям, ствол з затвором і пристрій для відведення затвору, який виконано у вигляді пластини, шарнірно закріпленої у вушках, встановлених на затворі. Пластина виконана у вигляді підпружиненої прицільної планки на затворі, один кінець якої є гривкою прицілу, а інший зачепом для перезаряджання пристрою. UA 104399 U (12) UA 104399 U UA 104399 U 5 10 15 20 25 Корисна модель належить до галузі мисливствознавства, зокрема до пристроїв для полювання в особливих в умовах, а саме полювання на небезпечних звірів. Відомий аналог (Патент № 504 опубл. 15.09.2000. бюл. № 4, "Ручна вогнепальна зброя"), який складається з корпусу з руків'ям, ствола з затвором і пристрою для відведення затвору, що виконаний у вигляді пластини, шарнірно закріпленої у вушках, встановлених на затворі. Недоліком аналогу є те, що він потребує спеціальних пристроїв закріплення і окремого місця на затворі, тобто є ще однією деталлю. Задачею корисної моделі є - зміна конструкції з підвищенням ефективності пристрою, зокрема можливості використання однієї деталі для прицілювання і відведення затвору однією рукою, за рахунок шарнірного закріплення підпружиненої прицільної планки. Задача корисної моделі вирішується тим, що пристрій для полювання в особливих умовах, що включає корпус з руків'ям, ствол з затвором і пристрій для відведення затвору, який виконано у вигляді пластини, шарнірно закріпленої у вушках, встановлених на затворі, згідно з пропонованим нами рішення пластина виконана у вигляді підпружиненої прицільної планки на затворі, один кінець якої є гривкою прицілу, а інший зачепом для перезаряджання пристрою. Пристрій для полювання у складних умовах складається із корпусу з руків'ям 7, ствола з затвором 2 і пристрою для відведення затвору 3 (фіг. 1,2), який виконано у вигляді підпружиненої прицільної планки на затворі, один кінець якої є гривкою прицілу 6, а інший є зачепом 4 для перезаряджання пістолета, кінець якого при проведенні пострілу знаходиться у отворі 5 на затворі 2 (фіг. 2). Для відведення затвору необхідно надавити на гривку прицілу б пристрою для відведення затвору 3 так, щоб зачеп 4 для перезаряджання пристрою для полювання в особливих умовах вийшов з отвору 5 і відвести затвор 2 зачепивши зачепом 4. Технічним рішенням пристрою для полювання в особливих умовах є зміна конструкції з підвищенням ефективності пристрою, а саме можливості використання однієї деталі для виконання двох функцій - прицілювання і відведення затвору, що в свою чергу підвищує ефективність полювання на дрібних хутрових звірів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для полювання в особливих умовах, що включає корпус з руків'ям, ствол з затвором і пристрій для відведення затвору, який виконано у вигляді пластини, шарнірно закріпленої у вушках, встановлених на затворі, який відрізняється тим, що пластина виконана у вигляді підпружиненої прицільної планки на затворі, один кінець якої є гривкою прицілу, а інший зачепом для перезаряджання пристрою. 1 UA 104399 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
