Пристрій для полювання в особливих умовах

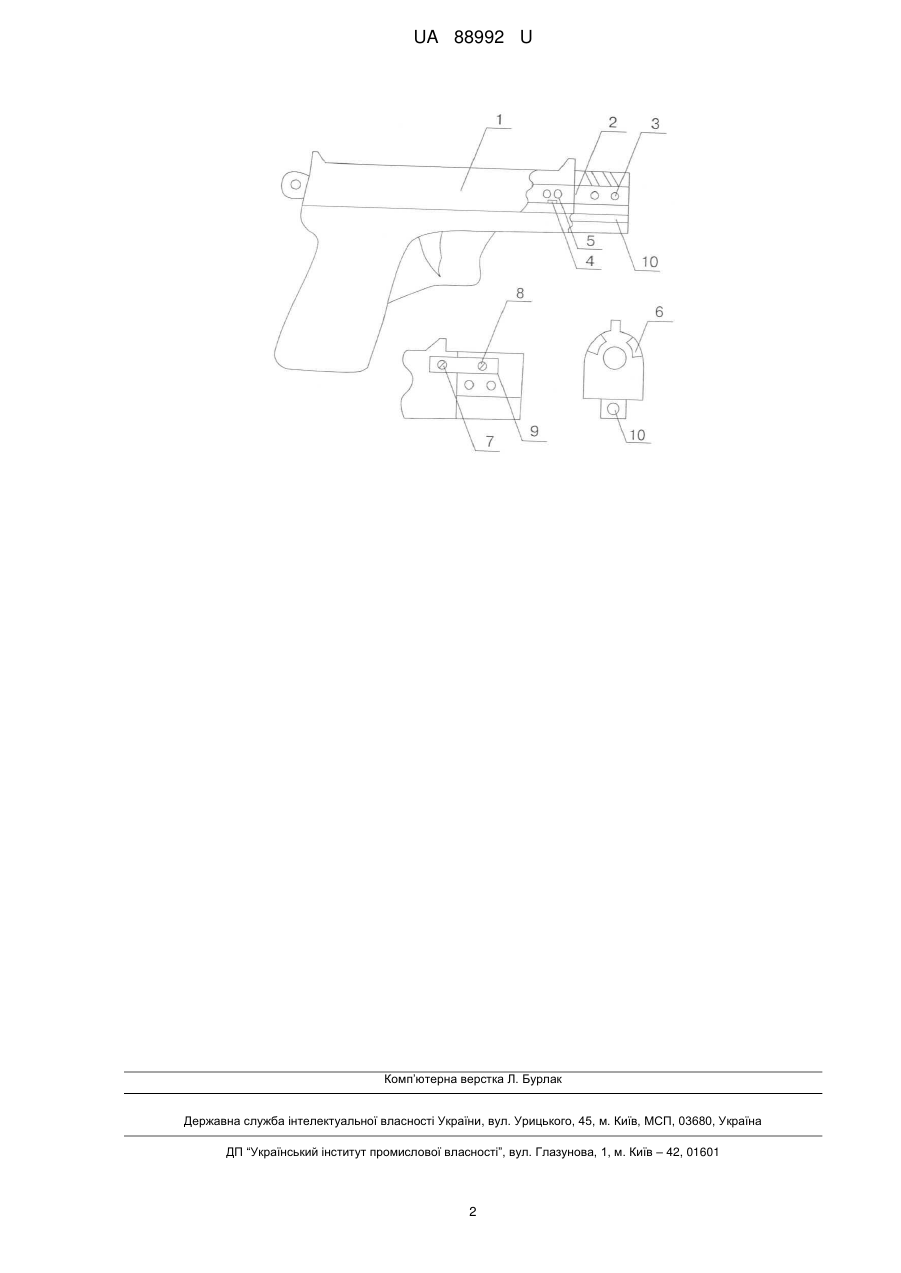

Реферат: Пристрій для полювання в особливих умовах, що складається з мушки, прикріпленої до затвора, ствола, дула, затвора, оснащеного системою отворів, виконаних у вільному затворі зверху та у стволі знизу біля дульного зрізу, причому на подовжені: шток зворотної пружини та ствол з трьома отворами з двох боків додатково надягається дульний гальмівний компенсатор, який кріпіться планками з обох сторін до затвора, причому, отвори компенсатора і ствола співпадають. UA 88992 U (12) UA 88992 U UA 88992 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі мисливствознавство, зокрема до пристроїв для полювання в особливих умовах. Відомим аналогом корисної моделі є пристрій (патент № 22904 опубл. 25.04.2007, бюл. № 5) що складається з мушки, прикріпленої до затвора, ствола, дула, затвора, оснащеного системою отворів, виконаних у вільному затворі зверху та у стволі знизу біля дульного зрізу. Недоліком аналога є те, частина порохових газів дозволяє утримувати кожух - затвор непорушно тільки на деякий час, що спричиняє незначне уповільнення відкату затвору після наколу капсуля. Задачею корисної моделі є - шляхом зміни конструкції підвищити ефективність пристрою з урахуванням недоліків аналога. Задача вирішується тим, що пристрій для полювання в особливих умовах складається з мушки, прикріпленої до затвора, ствола, дула, затвора, оснащеного системою отворів, виконаних у вільному затворі зверху та у стволі знизу біля дульного зрізу, згідно з пропонованим рішенням, на подовжені: шток зворотної пружини та ствол з трьома отворами з двох боків додатково надягається дульний гальмівний компенсатор, який кріпиться планками з обох сторін до затвора, причому, отвори компенсатора і ствола - співпадають. Пристрій складається з кожуха-затвора, від'ємного дульного гальмівного компенсатора (ДГК), подовженого ствола з нижнім отвором та трьома боковими отворами з кожного боку ствола і планок. Для з'єднання кожуха затвора 1, на ньому і на ДГК 2 виконуються пази 5 з елементами кріплення 6 на кожусі-затворі та на ДГК для розміщення з'єднувальної планки 7 довжиною 62 мм, яка є з'єднувальним елементом кожуха-затвора пристрою, а також збільшення довжини ствола 3 і штока зворотної пружини 8 на 40 мм, які є напрямними зворотної пружини та елементом кріплення ДГК. Крім того в стволі на відрізку 40 мм від дулового зрізу розміщено по три отвори 4 з кожного боку, які по місцеположенню співпадають з отворами ДГК. Працює пропонований пристрій полювання в особливих умовах наступним чином: при пострілі порохові гази після проходу кулею отворів виходять через нижні отвір у ДГК, гальмуючи відхід кожуха-затвора у крайнє заднє положення і через бокові отвори у отвори ДГК і здійснюють основне, підвищеної ефективності, гальмування затвора, завдяки якому у каналі стволу тиск порохових газів падає до допустимого для відкату затвора при пострілі потужним патроном. Пристрій забезпечує можливість вчасно реагувати на небезпеки у особливих (нестандартних та екстремальних) ситуаціях на полюванні та під час проведення рейдів з охорони угідь. Тривале перебування мисливців у мисливських угіддях (під час індивідуального полювання) та значні їх переміщення по території збільшують ймовірність зустрічі та небезпечного контакту з хворими на сказ лисицями або вовками, які здатні нападати на собак мисливських порід або на самих мисливців. Несподіваність появи та нестандартна поведінка таких тварин не завжди дозволяють вчасно застосувати традиційну мисливську зброю для самозахисту і потребують застосування маневренішого і мобільнішого пристрою. Технічним рішенням пропонованої корисної моделі є зміна конструкції пристрою для полювання в особливих умовах, який покращить маневреність і мобільність пристрою та ефективність внутрішніх балістичних характеристик. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для полювання в особливих умовах, що складається з мушки, прикріпленої до затвора, ствола, дула, затвора, оснащеного системою отворів, виконаних у вільному затворі зверху та у стволі знизу біля дульного зрізу, який відрізняється тим, що на подовжені: шток зворотної пружини та ствол з трьома отворами з двох боків додатково надягається дульний гальмівний компенсатор, який кріпіться планками з обох сторін до затвора, причому, отвори компенсатора і ствола - співпадають. 1 UA 88992 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
