Автономна установка аерозольного пожежогасіння

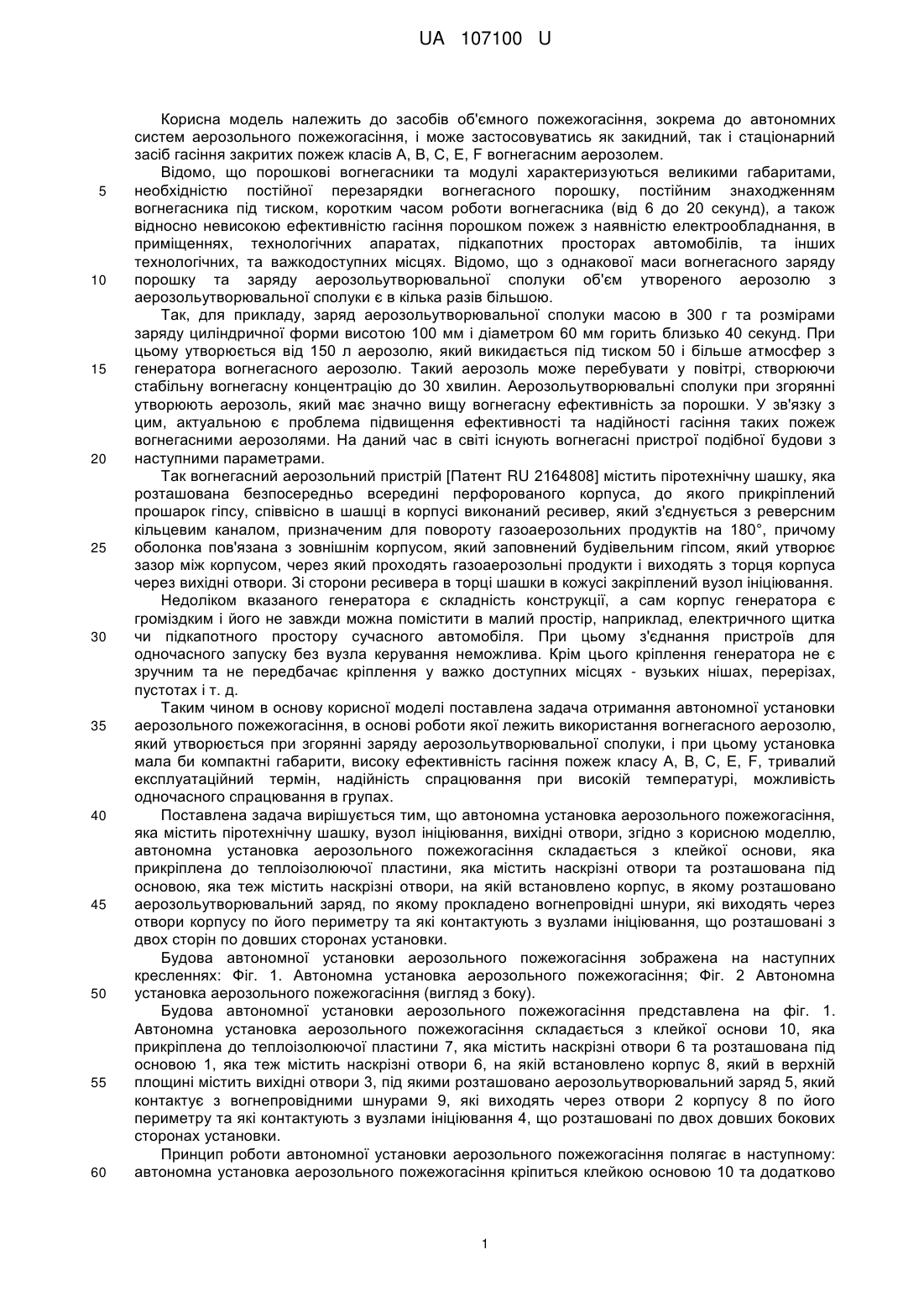

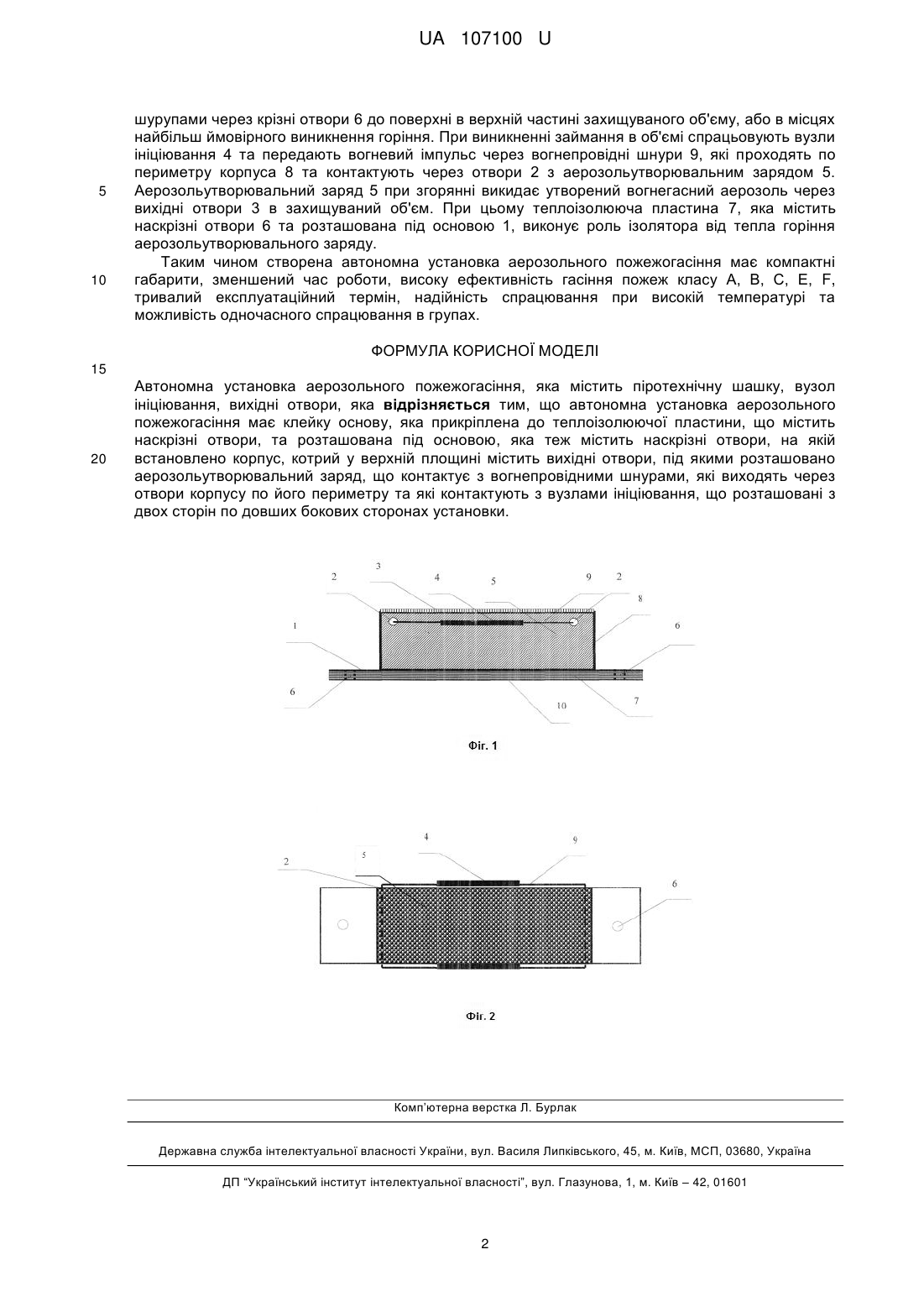

Реферат: Автономна установка аерозольного пожежогасіння, яка містить піротехнічну шашку, вузол ініціювання, вихідні отвори, причому автономна установка аерозольного пожежогасіння має клейку основу, яка прикріплена до теплоізолюючої пластини, що містить наскрізні отвори, та розташована під основою, яка теж містить наскрізні отвори, на якій встановлено корпус, котрий у верхній площині містить вихідні отвори, під якими розташовано аерозольутворювальний заряд, що контактує з вогнепровідними шнурами, які виходять через отвори корпусу по його периметру та які контактують з вузлами ініціювання, що розташовані з двох сторін по довших бокових сторонах установки. UA 107100 U (54) АВТОНОМНА УСТАНОВКА АЕРОЗОЛЬНОГО ПОЖЕЖОГАСІННЯ UA 107100 U UA 107100 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів об'ємного пожежогасіння, зокрема до автономних систем аерозольного пожежогасіння, і може застосовуватись як закидний, так і стаціонарний засіб гасіння закритих пожеж класів А, В, С, Е, F вогнегасним аерозолем. Відомо, що порошкові вогнегасники та модулі характеризуються великими габаритами, необхідністю постійної перезарядки вогнегасного порошку, постійним знаходженням вогнегасника під тиском, коротким часом роботи вогнегасника (від 6 до 20 секунд), а також відносно невисокою ефективністю гасіння порошком пожеж з наявністю електрообладнання, в приміщеннях, технологічних апаратах, підкапотних просторах автомобілів, та інших технологічних, та важкодоступних місцях. Відомо, що з однакової маси вогнегасного заряду порошку та заряду аерозольутворювальної сполуки об'єм утвореного аерозолю з аерозольутворювальної сполуки є в кілька разів більшою. Так, для прикладу, заряд аерозольутворювальної сполуки масою в 300 г та розмірами заряду циліндричної форми висотою 100 мм і діаметром 60 мм горить близько 40 секунд. При цьому утворюється від 150 л аерозолю, який викидається під тиском 50 і більше атмосфер з генератора вогнегасного аерозолю. Такий аерозоль може перебувати у повітрі, створюючи стабільну вогнегасну концентрацію до 30 хвилин. Аерозольутворювальні сполуки при згорянні утворюють аерозоль, який має значно вищу вогнегасну ефективність за порошки. У зв'язку з цим, актуальною є проблема підвищення ефективності та надійності гасіння таких пожеж вогнегасними аерозолями. На даний час в світі існують вогнегасні пристрої подібної будови з наступними параметрами. Так вогнегасний аерозольний пристрій [Патент RU 2164808] містить піротехнічну шашку, яка розташована безпосередньо всередині перфорованого корпуса, до якого прикріплений прошарок гіпсу, співвісно в шашці в корпусі виконаний ресивер, який з'єднується з реверсним кільцевим каналом, призначеним для повороту газоаерозольних продуктів на 180°, причому оболонка пов'язана з зовнішнім корпусом, який заповнений будівельним гіпсом, який утворює зазор між корпусом, через який проходять газоаерозольні продукти і виходять з торця корпуса через вихідні отвори. Зі сторони ресивера в торці шашки в кожусі закріплений вузол ініціювання. Недоліком вказаного генератора є складність конструкції, а сам корпус генератора є громіздким і його не завжди можна помістити в малий простір, наприклад, електричного щитка чи підкапотного простору сучасного автомобіля. При цьому з'єднання пристроїв для одночасного запуску без вузла керування неможлива. Крім цього кріплення генератора не є зручним та не передбачає кріплення у важко доступних місцях - вузьких нішах, перерізах, пустотах і т. д. Таким чином в основу корисної моделі поставлена задача отримання автономної установки аерозольного пожежогасіння, в основі роботи якої лежить використання вогнегасного аерозолю, який утворюється при згорянні заряду аерозольутворювальної сполуки, і при цьому установка мала би компактні габарити, високу ефективність гасіння пожеж класу А, В, С, Е, F, тривалий експлуатаційний термін, надійність спрацювання при високій температурі, можливість одночасного спрацювання в групах. Поставлена задача вирішується тим, що автономна установка аерозольного пожежогасіння, яка містить піротехнічну шашку, вузол ініціювання, вихідні отвори, згідно з корисною моделлю, автономна установка аерозольного пожежогасіння складається з клейкої основи, яка прикріплена до теплоізолюючої пластини, яка містить наскрізні отвори та розташована під основою, яка теж містить наскрізні отвори, на якій встановлено корпус, в якому розташовано аерозольутворювальний заряд, по якому прокладено вогнепровідні шнури, які виходять через отвори корпусу по його периметру та які контактують з вузлами ініціювання, що розташовані з двох сторін по довших сторонах установки. Будова автономної установки аерозольного пожежогасіння зображена на наступних кресленнях: Фіг. 1. Автономна установка аерозольного пожежогасіння; Фіг. 2 Автономна установка аерозольного пожежогасіння (вигляд з боку). Будова автономної установки аерозольного пожежогасіння представлена на фіг. 1. Автономна установка аерозольного пожежогасіння складається з клейкої основи 10, яка прикріплена до теплоізолюючої пластини 7, яка містить наскрізні отвори 6 та розташована під основою 1, яка теж містить наскрізні отвори 6, на якій встановлено корпус 8, який в верхній площині містить вихідні отвори 3, під якими розташовано аерозольутворювальний заряд 5, який контактує з вогнепровідними шнурами 9, які виходять через отвори 2 корпусу 8 по його периметру та які контактують з вузлами ініціювання 4, що розташовані по двох довших бокових сторонах установки. Принцип роботи автономної установки аерозольного пожежогасіння полягає в наступному: автономна установка аерозольного пожежогасіння кріпиться клейкою основою 10 та додатково 1 UA 107100 U 5 10 шурупами через крізні отвори 6 до поверхні в верхній частині захищуваного об'єму, або в місцях найбільш ймовірного виникнення горіння. При виникненні займання в об'ємі спрацьовують вузли ініціювання 4 та передають вогневий імпульс через вогнепровідні шнури 9, які проходять по периметру корпуса 8 та контактують через отвори 2 з аерозольутворювальним зарядом 5. Аерозольутворювальний заряд 5 при згорянні викидає утворений вогнегасний аерозоль через вихідні отвори 3 в захищуваний об'єм. При цьому теплоізолююча пластина 7, яка містить наскрізні отвори 6 та розташована під основою 1, виконує роль ізолятора від тепла горіння аерозольутворювального заряду. Таким чином створена автономна установка аерозольного пожежогасіння має компактні габарити, зменшений час роботи, високу ефективність гасіння пожеж класу А, В, С, Е, F, тривалий експлуатаційний термін, надійність спрацювання при високій температурі та можливість одночасного спрацювання в групах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Автономна установка аерозольного пожежогасіння, яка містить піротехнічну шашку, вузол ініціювання, вихідні отвори, яка відрізняється тим, що автономна установка аерозольного пожежогасіння має клейку основу, яка прикріплена до теплоізолюючої пластини, що містить наскрізні отвори, та розташована під основою, яка теж містить наскрізні отвори, на якій встановлено корпус, котрий у верхній площині містить вихідні отвори, під якими розташовано аерозольутворювальний заряд, що контактує з вогнепровідними шнурами, які виходять через отвори корпусу по його периметру та які контактують з вузлами ініціювання, що розташовані з двох сторін по довших бокових сторонах установки. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
