Установка пожежогасіння

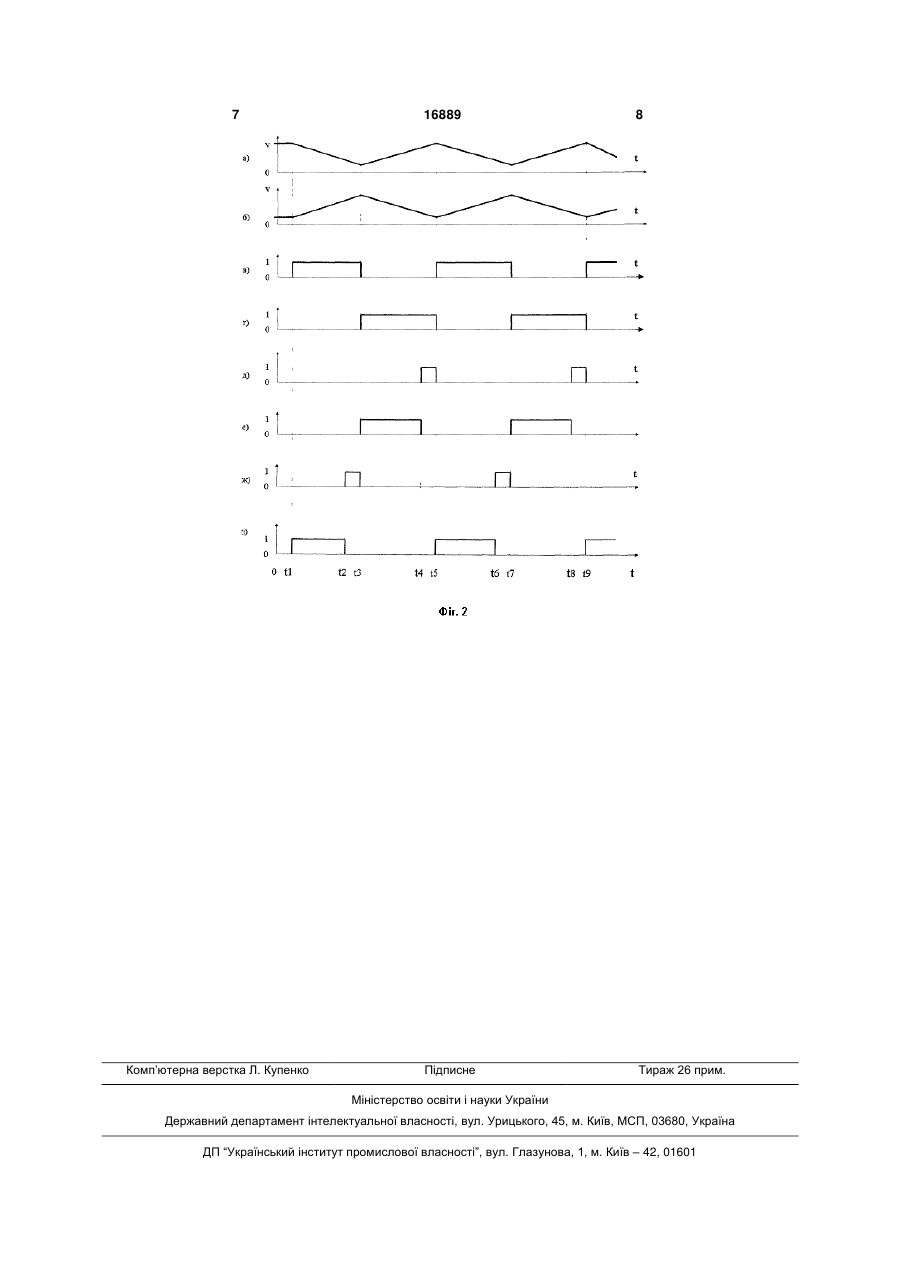

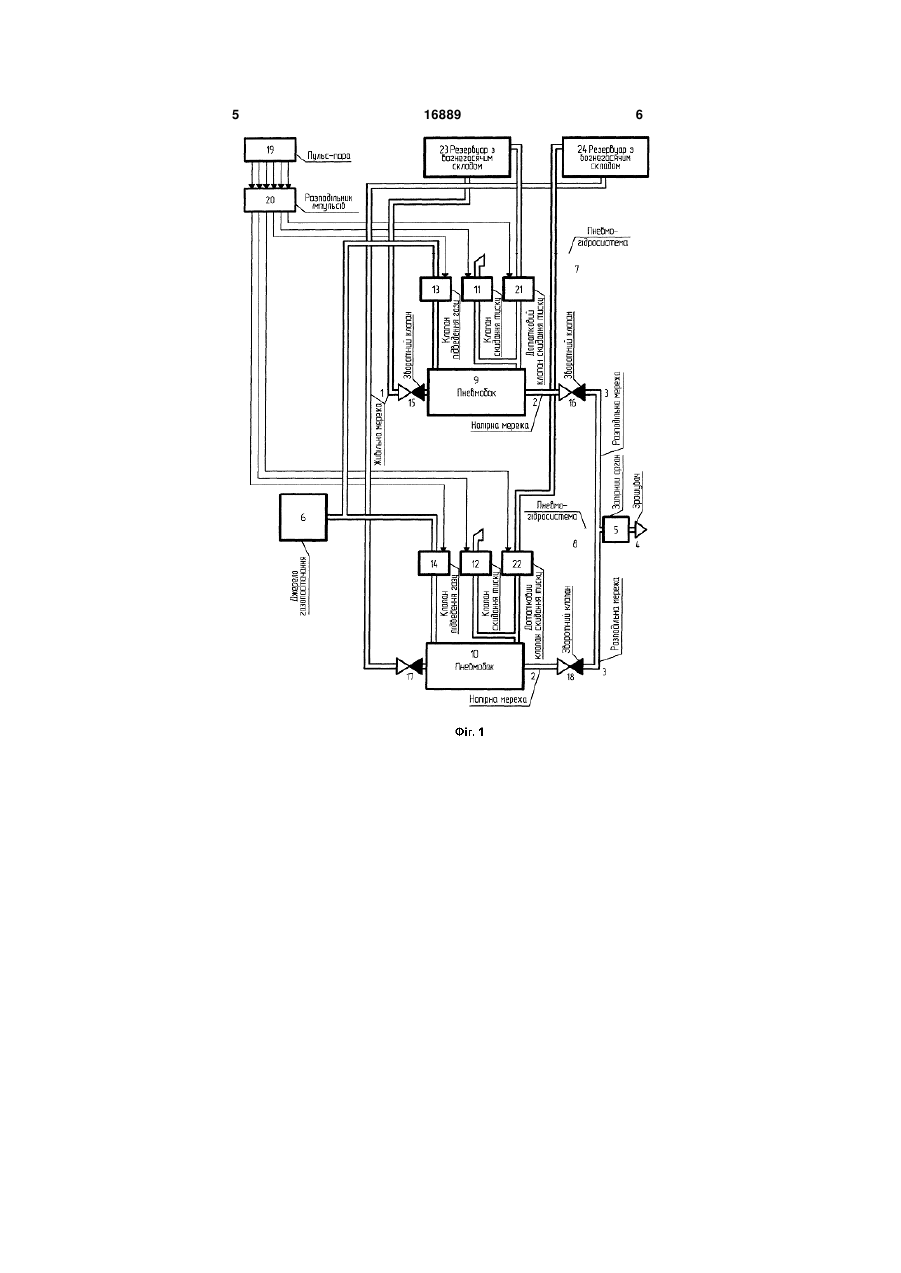

Установка пожежогасіння, що містить живильну і напірну мережі, заповнені вогнегасильним складом, розподільну мережу зі зрошувачами, підключену до напірної мережі за допомогою запірного органа, джерело газопостачання і не менш двох пневмогідросистем, що мають пневмобаки з 3 16889 4 клапани, за допомогою яких пневмобаки підклютиску 11. чені до живильній і напірній мереж, пульс-пару і Фіг.2е - діаграма роботи клапана скидання розподільник імпульсів, виходи якого підключені тиску 21. до входів керування клапанів підведення газу і Фіг.2ж - діаграма роботи клапана скидання клапанів скидання тиску, додатково введені клатиску 12. пани скидання тиску пневмобаков і не менш двох Фіг.2з - діаграма роботи клапана скидання тисгерметично закритих резервуарів з вогнегасячим ку 22. складом, до яких підключені живильні мережі і Установка працює таким чином - при виниквиходи додаткових клапанів скидання тиску пневненні пожежі відкривається запірний орган 5, по мобаків. сигналу розподільника 20 відкривається клапан Уведення додаткових елементів дозволяє попідведення газу 13 (момент часу t1 на Фіг.2в), і давати відпрацьований газ при спорожнюванні вогнегасячий склад під тиском газу газогенератора пневмобака в резервуар з вогнегасячим складом 6 із заповненого вогнегасячим складом пневмобадля наступного заповнення цього ж пневмобака. У ка 9 (Рис.2а) через напірну мережу 2, розподільну результаті цього підвищується тиск у резервуарі і мережу 3, відкритий зворотний клапан 16 і зрошузначно збільшується швидкість заповнення вач 4 надходить у приміщення, що захищається. пневмобаків. Зворотний клапан 18 закривається, оскільки тиск у На Фіг.1 показана структурна схема установки мережі 3, створений пневмобаком 10, нижче тиску, пожежогасіння. створеного пневмобаком 9. Установка пожежогасіння містить живильну Через заданий час (момент часу t3 на Фіг.2в) мережу 1,напірну мережу 2, розподільну мережу 3 по сигналам пульс-пари 19 і розподільника 20 зазі зрошувачами 4, запірні органи 5, джерело газокривається клапан підведення газу 13 і відкривапостачання 6, пневмогидросистеми 7 і 8, що мається клапан скидання тиску 21 (Фіг.2е), через ють пневмобаки 9 і 10 із клапанами 11 і 12 скиданякий відпрацьований газ пневмобака 9 надходить ня тиску, клапани 13 і 14 підведення газу, зворотні у резервуар 23 з вогнегасячим складом. Припиняклапани 15-18, пульс-пару 19, розподільник 20 ється спорожнювання пневмобака 9 пневмогидроімпульсів, додаткові клапани скидання тиску 21 і системы 7 і починається його заповнення вогнет22, герметично закриті резервуари 23 і 24 з вогнегасячим складом з резервуара 23 через зворотний гасячим складом. клапан 15. Газогенератор 6 забезпечує необхідні обсяг і Коли тиск в пневмобакі 9 і резервуарі 23 зрівтиск газу, необхідні для витиснення розрахункової няється, клапан скидання тиску 21 закривається кількості вогнегасячего складу з пневмобаків у (момент часу t4 на Фіг.2е), клапан скидання тиску приміщення, що захищаються. 11 короткочасно відкривається (Фіг.2д) для видаУ вихідному стані пневмобак 9 був заповнений лення залишків газу і заповнення пневмобака 9 до вогнегасячим складом, а пневмобак 10 - спрожнен. розрахункового рівня. Часова діаграма роботи пневмобаков і Одночасно закривається клапан 12 скидання клапанів установки пожежогасіння (у режимі тиску, відкривається клапан 14 підведення газу пожежогасіння) показані на Фіг.2. (момент часу t3 на Фіг.2г) і починається спорожнюФіг.2а - діаграма наповнення і спорожнювання вання пневмобака 10 пневмогидросистемы 8. Звопневмобака 9. ротний клапан 16 закривається, оскільки тиск у Фіг.2б - діаграма наповнення і спорожнювання мережі 3 вище тиску у пневмобаку 9. Зворотний пневмобака 10. клапан 17 закривається, оскільки тиск у живильній Фіг.2в - діаграма роботи клапана підведення мережі 1, нижче тиску в пневмобаку 10. газу 13. Відкривається зворотний клапан 15 і починається Фіг.2г - діаграма роботи клапана підведення заповнення вогнегасячим складом пневмобака 9. газу 14. Потім цикли повторюються. Фіг.2д - діаграма роботи клапана скидання 5 16889 6 7 Комп’ютерна верстка Л. Купенко 16889 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
