Вітроенергетична установка парусного типу

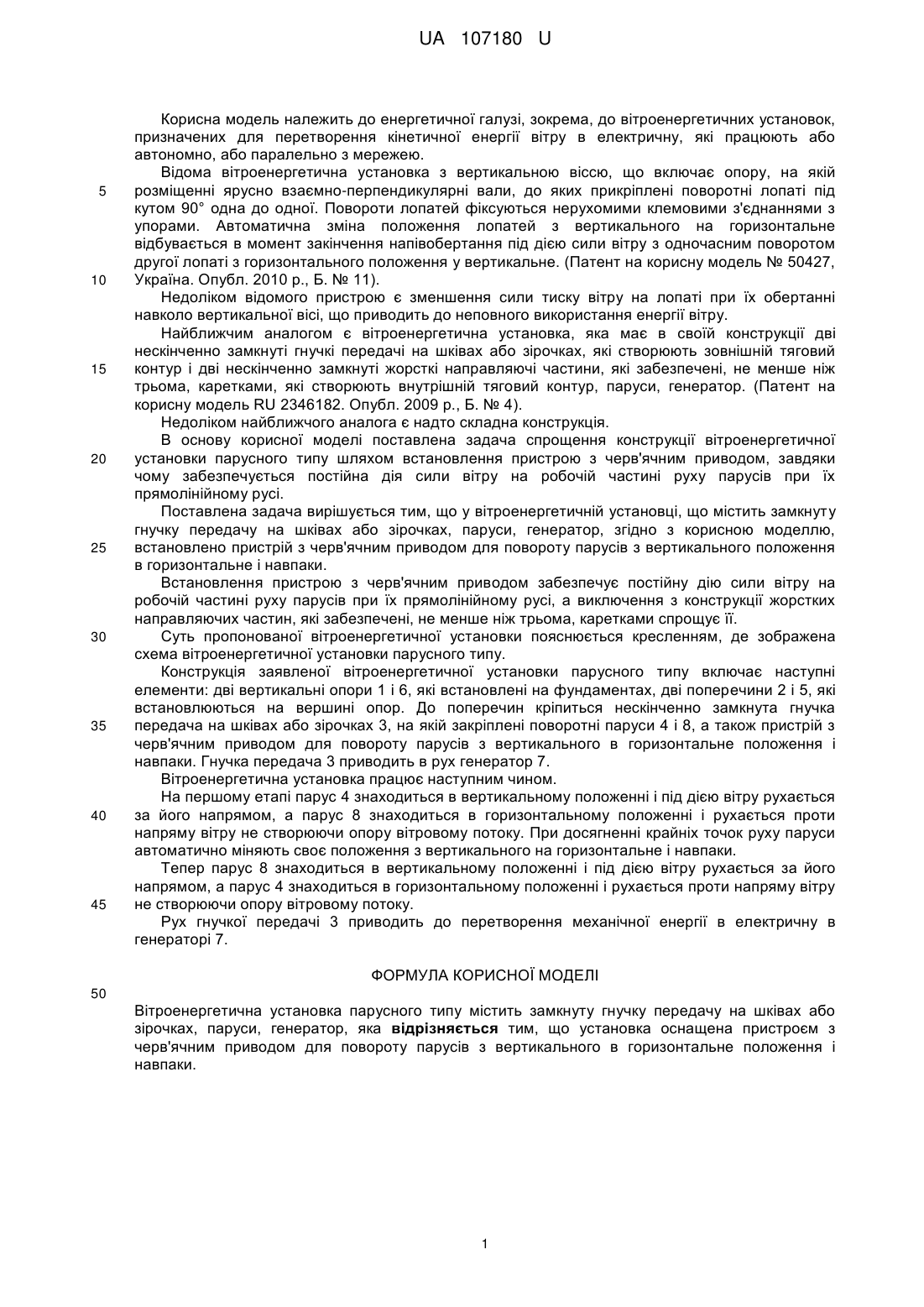

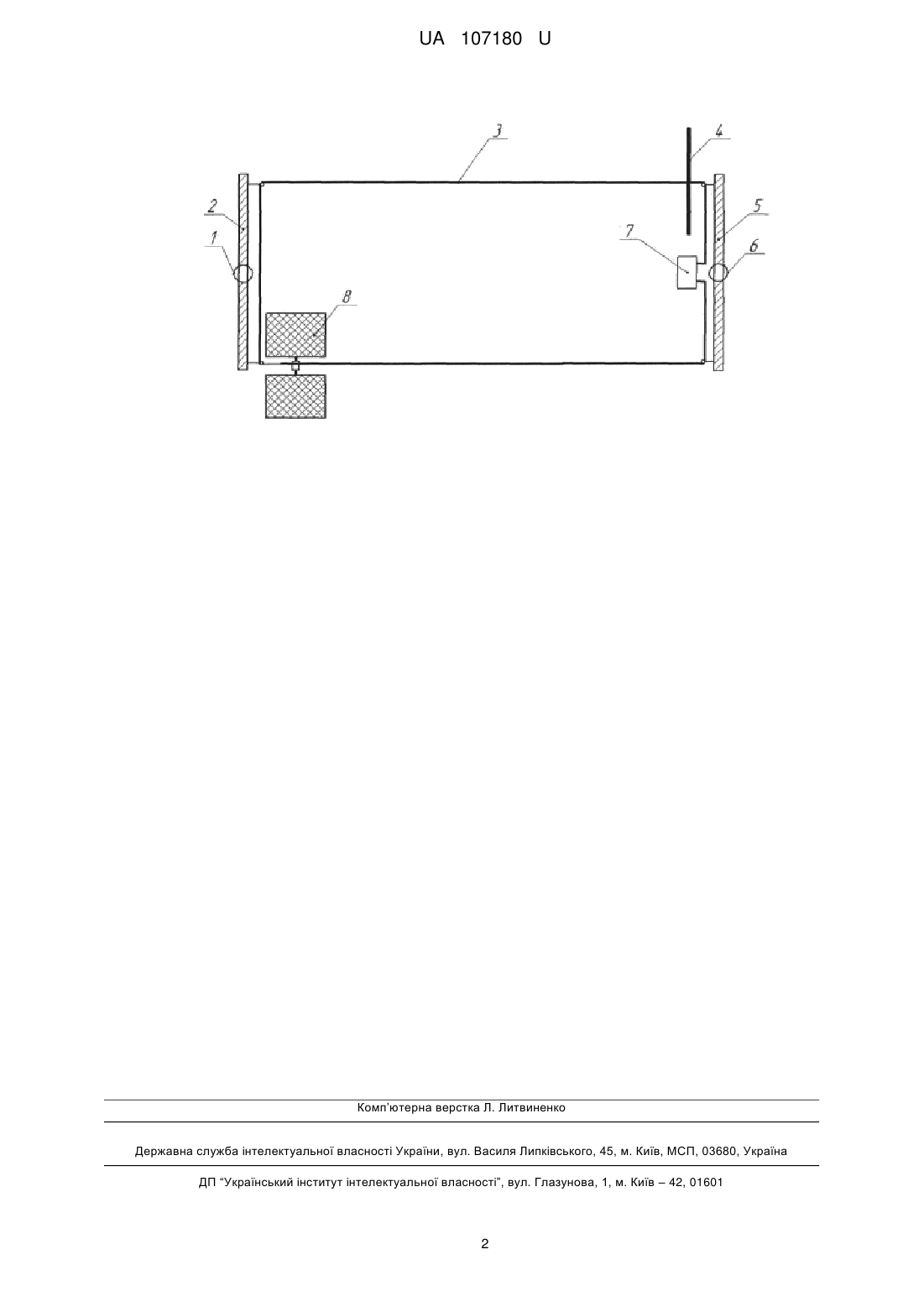

Реферат: Вітроенергетична установка парусного типу містить замкнуту гнучку передачу на шківах або зірочках, паруси, генератор, пристрій з черв'ячним приводом для повороту парусів з вертикального в горизонтальне положення і навпаки. UA 107180 U (12) UA 107180 U UA 107180 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до енергетичної галузі, зокрема, до вітроенергетичних установок, призначених для перетворення кінетичної енергії вітру в електричну, які працюють або автономно, або паралельно з мережею. Відома вітроенергетична установка з вертикальною віссю, що включає опору, на якій розміщенні ярусно взаємно-перпендикулярні вали, до яких прикріплені поворотні лопаті під кутом 90° одна до одної. Повороти лопатей фіксуються нерухомими клемовими з'єднаннями з упорами. Автоматична зміна положення лопатей з вертикального на горизонтальне відбувається в момент закінчення напівобертання під дією сили вітру з одночасним поворотом другої лопаті з горизонтального положення у вертикальне. (Патент на корисну модель № 50427, Україна. Опубл. 2010 р., Б. № 11). Недоліком відомого пристрою є зменшення сили тиску вітру на лопаті при їх обертанні навколо вертикальної вісі, що приводить до неповного використання енергії вітру. Найближчим аналогом є вітроенергетична установка, яка має в своїй конструкції дві нескінченно замкнуті гнучкі передачі на шківах або зірочках, які створюють зовнішній тяговий контур і дві нескінченно замкнуті жорсткі направляючі частини, які забезпечені, не менше ніж трьома, каретками, які створюють внутрішній тяговий контур, паруси, генератор. (Патент на корисну модель RU 2346182. Опубл. 2009 р., Б. № 4). Недоліком найближчого аналога є надто складна конструкція. В основу корисної моделі поставлена задача спрощення конструкції вітроенергетичної установки парусного типу шляхом встановлення пристрою з черв'ячним приводом, завдяки чому забезпечується постійна дія сили вітру на робочій частині руху парусів при їх прямолінійному русі. Поставлена задача вирішується тим, що у вітроенергетичній установці, що містить замкнуту гнучку передачу на шківах або зірочках, паруси, генератор, згідно з корисною моделлю, встановлено пристрій з черв'ячним приводом для повороту парусів з вертикального положення в горизонтальне і навпаки. Встановлення пристрою з черв'ячним приводом забезпечує постійну дію сили вітру на робочій частині руху парусів при їх прямолінійному русі, а виключення з конструкції жорстких направляючих частин, які забезпечені, не менше ніж трьома, каретками спрощує її. Суть пропонованої вітроенергетичної установки пояснюється кресленням, де зображена схема вітроенергетичної установки парусного типу. Конструкція заявленої вітроенергетичної установки парусного типу включає наступні елементи: дві вертикальні опори 1 і 6, які встановлені на фундаментах, дві поперечини 2 і 5, які встановлюються на вершині опор. До поперечин кріпиться нескінченно замкнута гнучка передача на шківах або зірочках 3, на якій закріплені поворотні паруси 4 і 8, а також пристрій з черв'ячним приводом для повороту парусів з вертикального в горизонтальне положення і навпаки. Гнучка передача 3 приводить в рух генератор 7. Вітроенергетична установка працює наступним чином. На першому етапі парус 4 знаходиться в вертикальному положенні і під дією вітру рухається за його напрямом, а парус 8 знаходиться в горизонтальному положенні і рухається проти напряму вітру не створюючи опору вітровому потоку. При досягненні крайніх точок руху паруси автоматично міняють своє положення з вертикального на горизонтальне і навпаки. Тепер парус 8 знаходиться в вертикальному положенні і під дією вітру рухається за його напрямом, а парус 4 знаходиться в горизонтальному положенні і рухається проти напряму вітру не створюючи опору вітровому потоку. Рух гнучкої передачі 3 приводить до перетворення механічної енергії в електричну в генераторі 7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вітроенергетична установка парусного типу містить замкнуту гнучку передачу на шківах або зірочках, паруси, генератор, яка відрізняється тим, що установка оснащена пристроєм з черв'ячним приводом для повороту парусів з вертикального в горизонтальне положення і навпаки. 1 UA 107180 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
