Спосіб влаштування підземної конструкції заглибленої споруди

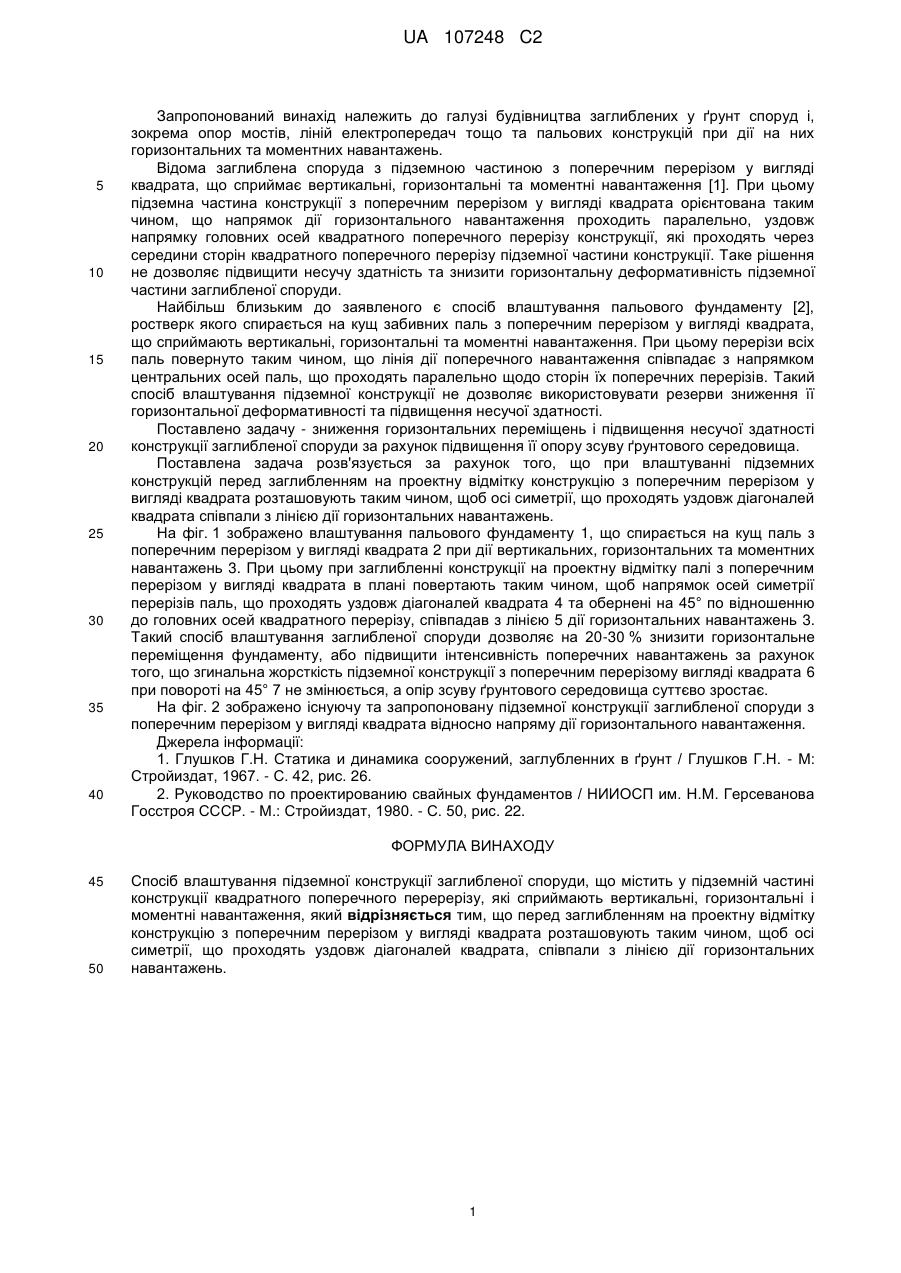

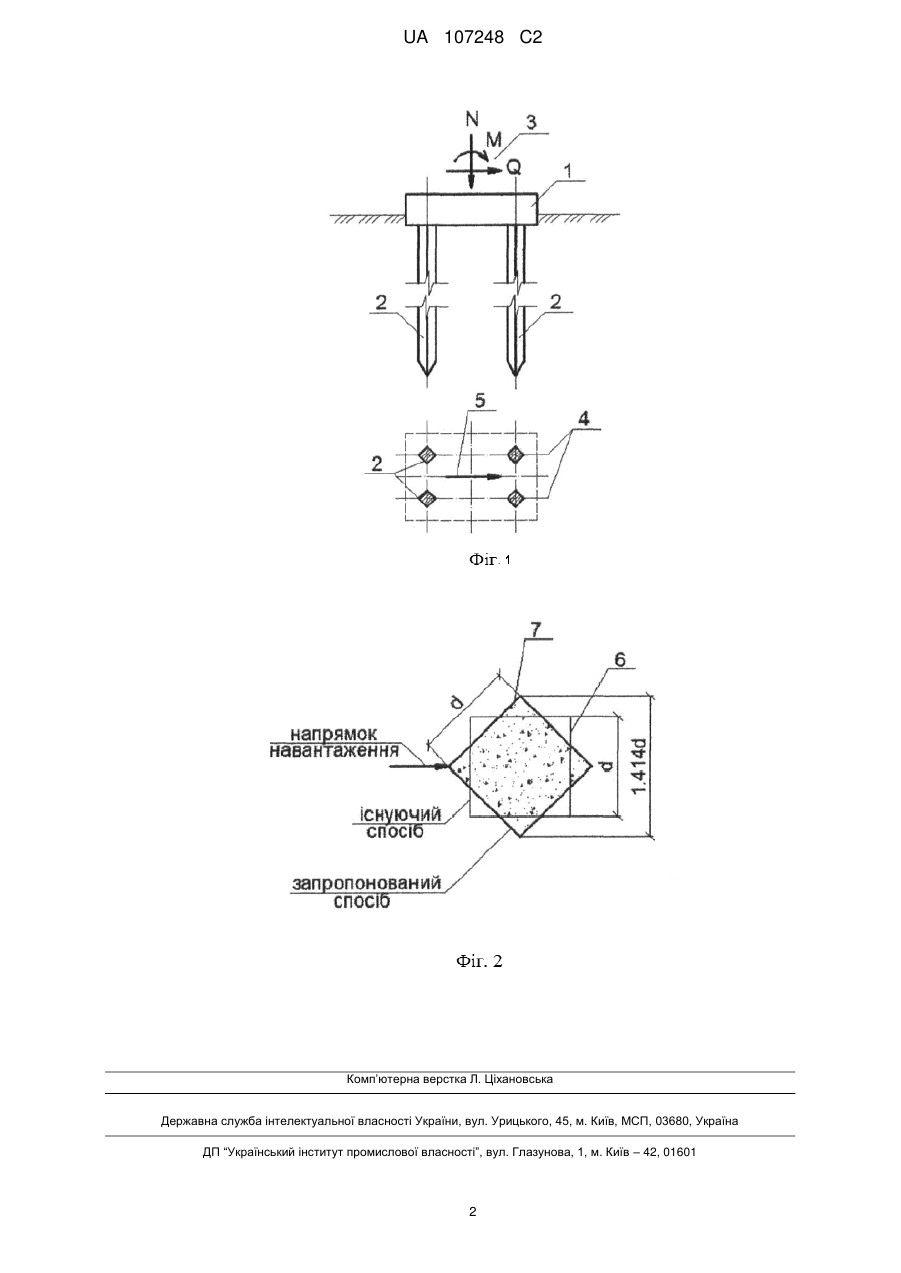

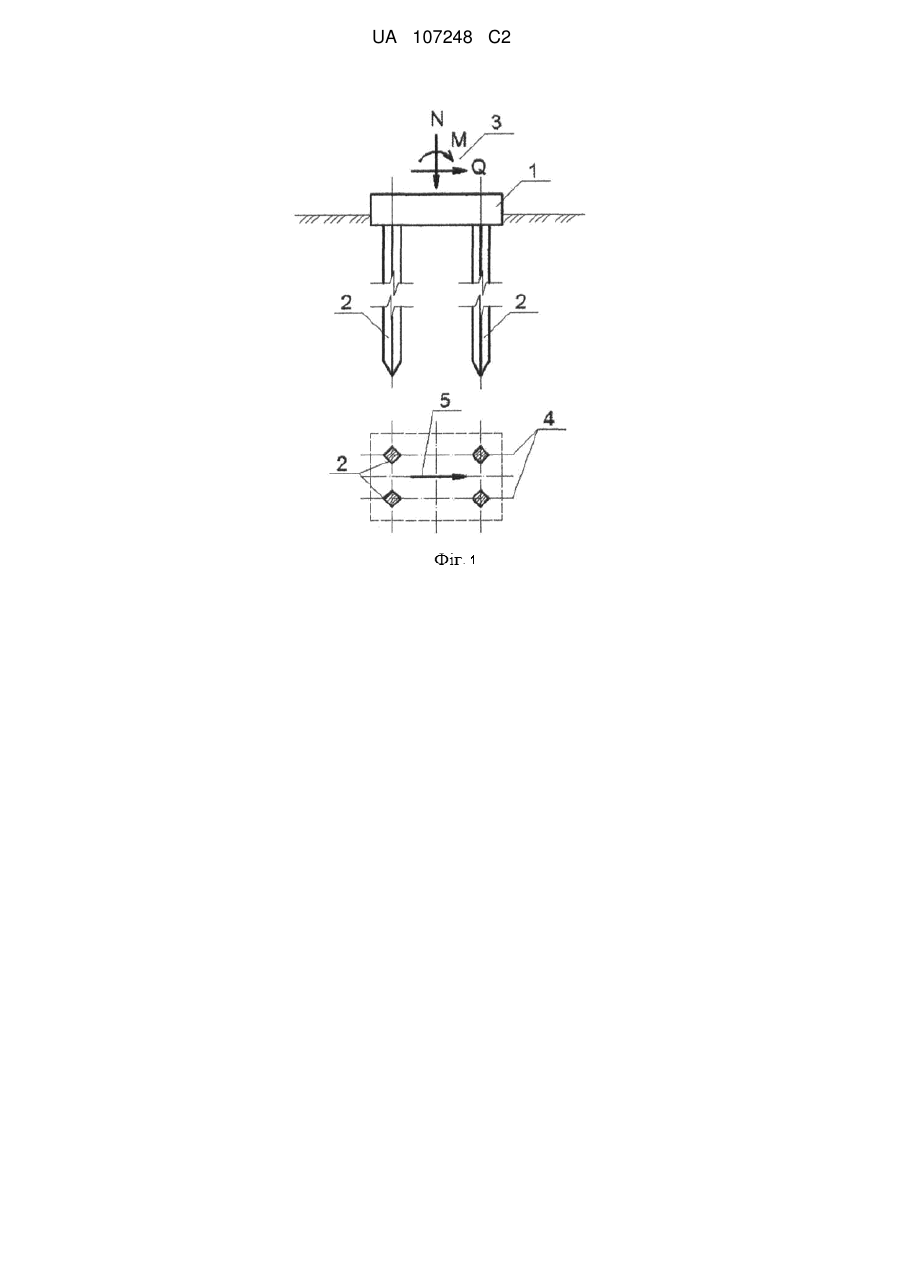

Реферат: Запропонований винахід належить до галузі будівництва заглиблених у ґрунт споруд і, зокрема опор мостів, ліній електропередач тощо та пальових конструкцій при дії на них горизонтальних та моментних навантажень. Поставлено задачу - зниження горизонтальних переміщень і підвищення несучої здатності конструкції заглибленої споруди за рахунок підвищення її опору зсуву ґрунтового середовища. Поставлена задача розв'язується за рахунок того, що при влаштуванні підземних конструкцій перед заглибленням на проектну відмітку конструкцію з поперечним перерізом у вигляді квадрата розташовують таким чином, щоб осі симетрії, що проходять уздовж діагоналей квадрата, співпали з лінією дії горизонтальних навантажень. UA 107248 C2 (12) UA 107248 C2 UA 107248 C2 5 10 15 20 25 30 35 40 Запропонований винахід належить до галузі будівництва заглиблених у ґрунт споруд і, зокрема опор мостів, ліній електропередач тощо та пальових конструкцій при дії на них горизонтальних та моментних навантажень. Відома заглиблена споруда з підземною частиною з поперечним перерізом у вигляді квадрата, що сприймає вертикальні, горизонтальні та моментні навантаження [1]. При цьому підземна частина конструкції з поперечним перерізом у вигляді квадрата орієнтована таким чином, що напрямок дії горизонтального навантаження проходить паралельно, уздовж напрямку головних осей квадратного поперечного перерізу конструкції, які проходять через середини сторін квадратного поперечного перерізу підземної частини конструкції. Таке рішення не дозволяє підвищити несучу здатність та знизити горизонтальну деформативність підземної частини заглибленої споруди. Найбільш близьким до заявленого є спосіб влаштування пальового фундаменту [2], ростверк якого спирається на кущ забивних паль з поперечним перерізом у вигляді квадрата, що сприймають вертикальні, горизонтальні та моментні навантаження. При цьому перерізи всіх паль повернуто таким чином, що лінія дії поперечного навантаження співпадає з напрямком центральних осей паль, що проходять паралельно щодо сторін їх поперечних перерізів. Такий спосіб влаштування підземної конструкції не дозволяє використовувати резерви зниження її горизонтальної деформативності та підвищення несучої здатності. Поставлено задачу - зниження горизонтальних переміщень і підвищення несучої здатності конструкції заглибленої споруди за рахунок підвищення її опору зсуву ґрунтового середовища. Поставлена задача розв'язується за рахунок того, що при влаштуванні підземних конструкцій перед заглибленням на проектну відмітку конструкцію з поперечним перерізом у вигляді квадрата розташовують таким чином, щоб осі симетрії, що проходять уздовж діагоналей квадрата співпали з лінією дії горизонтальних навантажень. На фіг. 1 зображено влаштування пальового фундаменту 1, що спирається на кущ паль з поперечним перерізом у вигляді квадрата 2 при дії вертикальних, горизонтальних та моментних навантажень 3. При цьому при заглибленні конструкції на проектну відмітку палі з поперечним перерізом у вигляді квадрата в плані повертають таким чином, щоб напрямок осей симетрії перерізів паль, що проходять уздовж діагоналей квадрата 4 та обернені на 45° по відношенню до головних осей квадратного перерізу, співпадав з лінією 5 дії горизонтальних навантажень 3. Такий спосіб влаштування заглибленої споруди дозволяє на 20-30 % знизити горизонтальне переміщення фундаменту, або підвищити інтенсивність поперечних навантажень за рахунок того, що згинальна жорсткість підземної конструкції з поперечним перерізому вигляді квадрата 6 при повороті на 45° 7 не змінюється, а опір зсуву ґрунтового середовища суттєво зростає. На фіг. 2 зображено існуючу та запропоновану підземної конструкції заглибленої споруди з поперечним перерізом у вигляді квадрата відносно напряму дії горизонтального навантаження. Джерела інформації: 1. Глушков Г.Н. Статика и динамика сооружений, заглубленних в ґрунт / Глушков Г.Н. - М: Стройиздат, 1967. - С. 42, рис. 26. 2. Руководство по проектированию свайных фундаментов / НИИОСП им. Н.М. Герсеванова Госстроя СССР. - М.: Стройиздат, 1980. - С. 50, рис. 22. ФОРМУЛА ВИНАХОДУ 45 50 Спосіб влаштування підземної конструкції заглибленої споруди, що містить у підземній частині конструкції квадратного поперечного перерерізу, які сприймають вертикальні, горизонтальні і моментні навантаження, який відрізняється тим, що перед заглибленням на проектну відмітку конструкцію з поперечним перерізом у вигляді квадрата розташовують таким чином, щоб осі симетрії, що проходять уздовж діагоналей квадрата, співпали з лінією дії горизонтальних навантажень. 1 UA 107248 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
