Спосіб відновлення великогабаритного вала

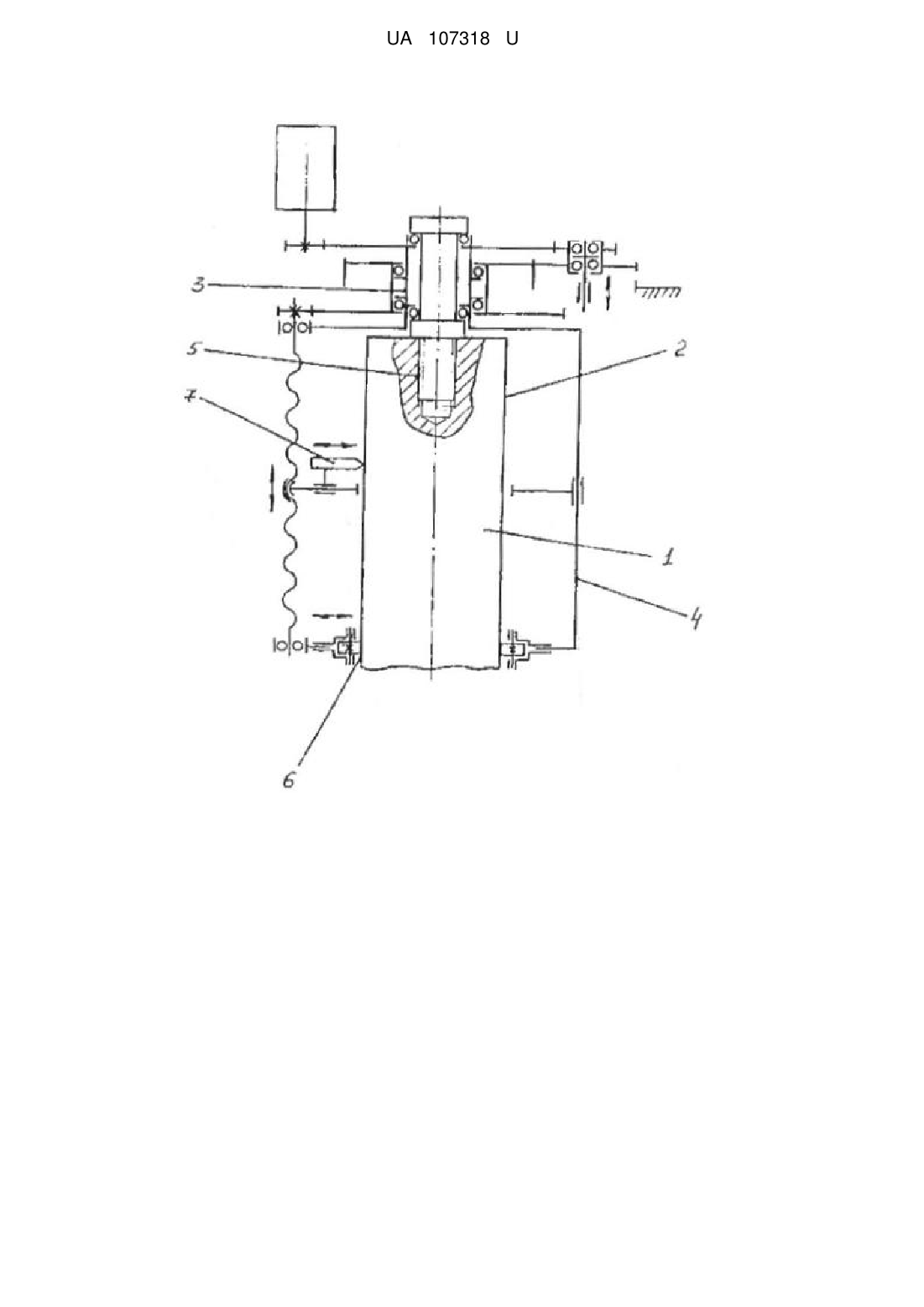

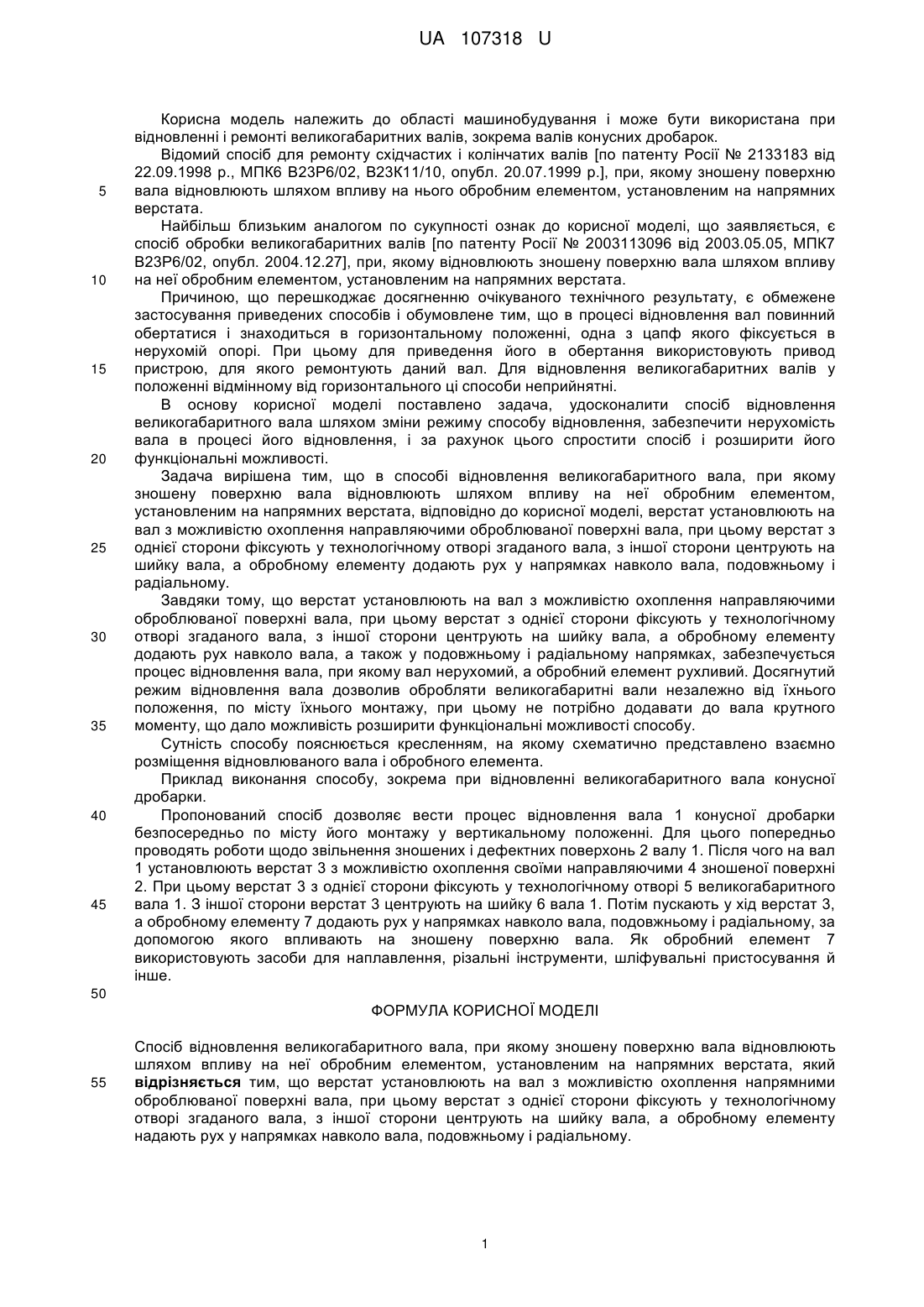

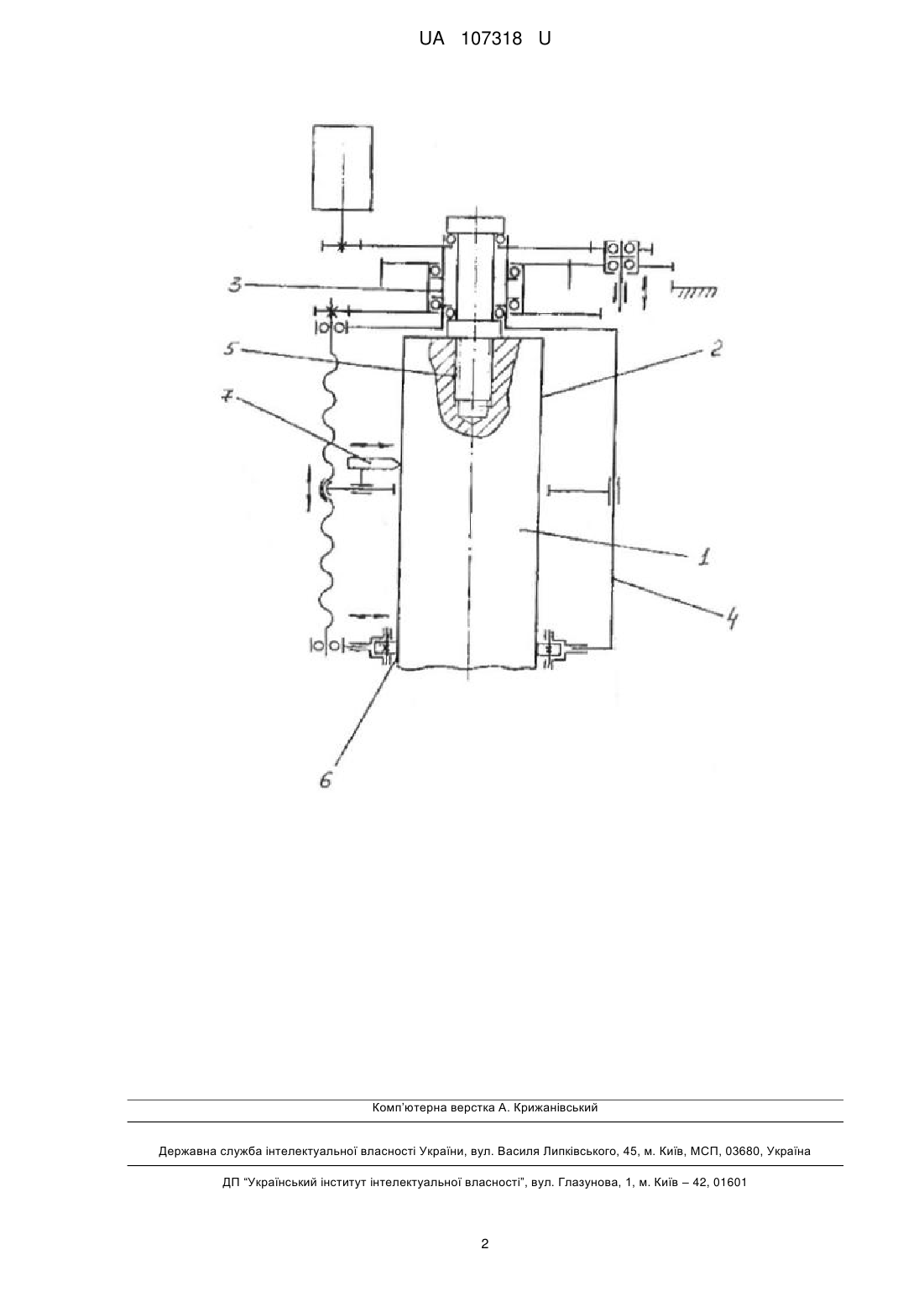

Реферат: Спосіб відновлення великогабаритного вала, при якому зношену поверхню вала відновлюють шляхом впливу на неї обробним елементом, установленим на напрямних верстата. Верстат установлюють на вал з можливістю охоплення напрямними оброблюваної поверхні вала. При цьому верстат з однієї сторони фіксують у технологічному отворі згаданого вала, з іншої сторони центрують на шийку вала. Обробному елементу надають рух у напрямках навколо вала, подовжньому і радіальному. UA 107318 U (54) СПОСІБ ВІДНОВЛЕННЯ ВЕЛИКОГАБАРИТНОГО ВАЛА UA 107318 U UA 107318 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області машинобудування і може бути використана при відновленні і ремонті великогабаритних валів, зокрема валів конусних дробарок. Відомий спосіб для ремонту східчастих і колінчатих валів [по патенту Росії № 2133183 від 22.09.1998 р., МПК6 В23Р6/02, В23К11/10, опубл. 20.07.1999 р.], при, якому зношену поверхню вала відновлюють шляхом впливу на нього обробним елементом, установленим на напрямних верстата. Найбільш близьким аналогом по сукупності ознак до корисної моделі, що заявляється, є спосіб обробки великогабаритних валів [по патенту Росії № 2003113096 від 2003.05.05, МПК7 В23Р6/02, опубл. 2004.12.27], при, якому відновлюють зношену поверхню вала шляхом впливу на неї обробним елементом, установленим на напрямних верстата. Причиною, що перешкоджає досягненню очікуваного технічного результату, є обмежене застосування приведених способів і обумовлене тим, що в процесі відновлення вал повинний обертатися і знаходиться в горизонтальному положенні, одна з цапф якого фіксується в нерухомій опорі. При цьому для приведення його в обертання використовують привод пристрою, для якого ремонтують даний вал. Для відновлення великогабаритних валів у положенні відмінному від горизонтального ці способи неприйнятні. В основу корисної моделі поставлено задача, удосконалити спосіб відновлення великогабаритного вала шляхом зміни режиму способу відновлення, забезпечити нерухомість вала в процесі його відновлення, і за рахунок цього спростити спосіб і розширити його функціональні можливості. Задача вирішена тим, що в способі відновлення великогабаритного вала, при якому зношену поверхню вала відновлюють шляхом впливу на неї обробним елементом, установленим на напрямних верстата, відповідно до корисної моделі, верстат установлюють на вал з можливістю охоплення направляючими оброблюваної поверхні вала, при цьому верстат з однієї сторони фіксують у технологічному отворі згаданого вала, з іншої сторони центрують на шийку вала, а обробному елементу додають рух у напрямках навколо вала, подовжньому і радіальному. Завдяки тому, що верстат установлюють на вал з можливістю охоплення направляючими оброблюваної поверхні вала, при цьому верстат з однієї сторони фіксують у технологічному отворі згаданого вала, з іншої сторони центрують на шийку вала, а обробному елементу додають рух навколо вала, а також у подовжньому і радіальному напрямках, забезпечується процес відновлення вала, при якому вал нерухомий, а обробний елемент рухливий. Досягнутий режим відновлення вала дозволив обробляти великогабаритні вали незалежно від їхнього положення, по місту їхнього монтажу, при цьому не потрібно додавати до вала крутного моменту, що дало можливість розширити функціональні можливості способу. Сутність способу пояснюється кресленням, на якому схематично представлено взаємно розміщення відновлюваного вала і обробного елемента. Приклад виконання способу, зокрема при відновленні великогабаритного вала конусної дробарки. Пропонований спосіб дозволяє вести процес відновлення вала 1 конусної дробарки безпосередньо по місту його монтажу у вертикальному положенні. Для цього попередньо проводять роботи щодо звільнення зношених і дефектних поверхонь 2 валу 1. Після чого на вал 1 установлюють верстат 3 з можливістю охоплення своїми направляючими 4 зношеної поверхні 2. При цьому верстат 3 з однієї сторони фіксують у технологічному отворі 5 великогабаритного вала 1. З іншої сторони верстат 3 центрують на шийку 6 вала 1. Потім пускають у хід верстат 3, а обробному елементу 7 додають рух у напрямках навколо вала, подовжньому і радіальному, за допомогою якого впливають на зношену поверхню вала. Як обробний елемент 7 використовують засоби для наплавлення, різальні інструменти, шліфувальні пристосування й інше. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб відновлення великогабаритного вала, при якому зношену поверхню вала відновлюють шляхом впливу на неї обробним елементом, установленим на напрямних верстата, який відрізняється тим, що верстат установлюють на вал з можливістю охоплення напрямними оброблюваної поверхні вала, при цьому верстат з однієї сторони фіксують у технологічному отворі згаданого вала, з іншої сторони центрують на шийку вала, а обробному елементу надають рух у напрямках навколо вала, подовжньому і радіальному. 1 UA 107318 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
