Фланцева муфта

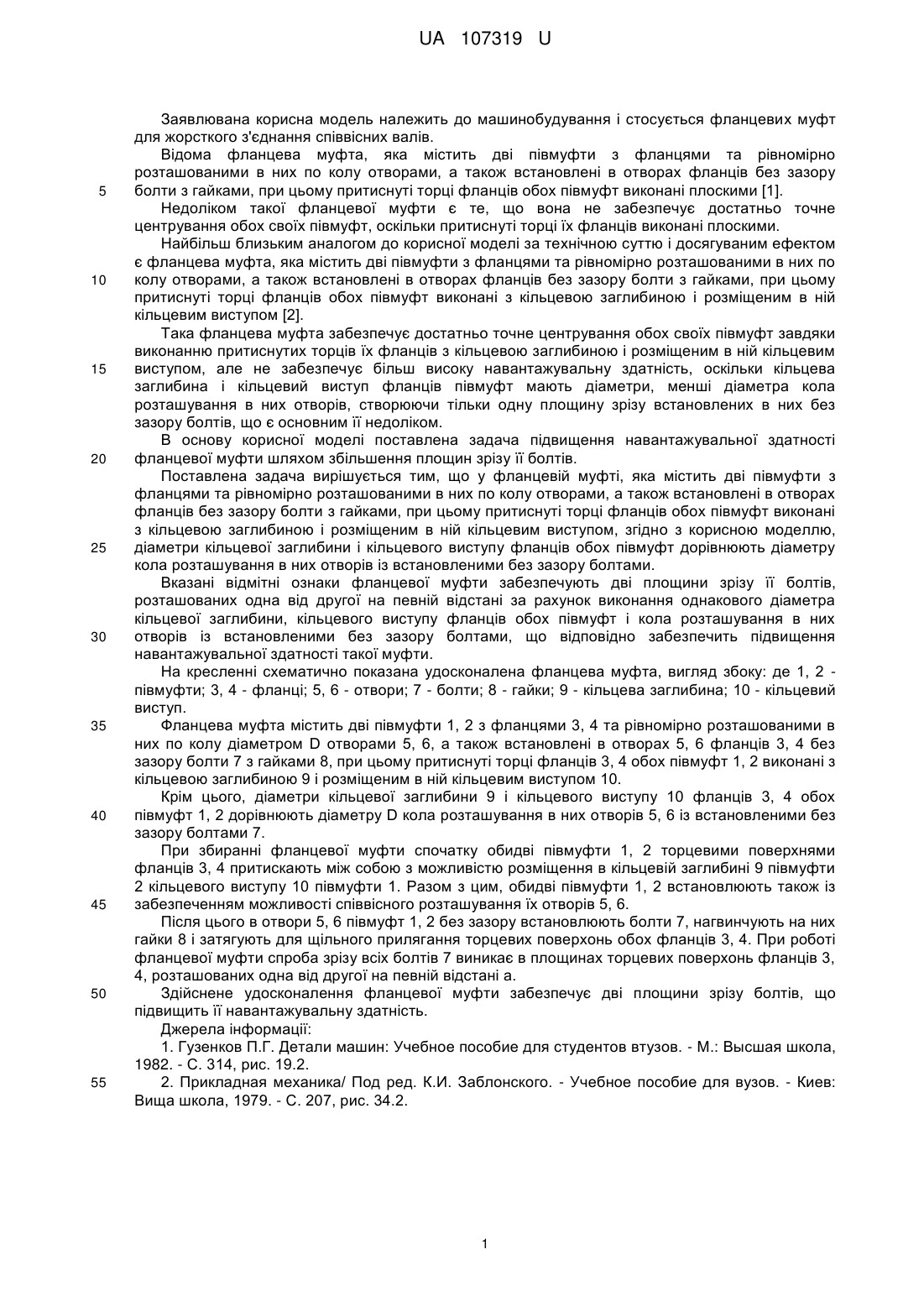

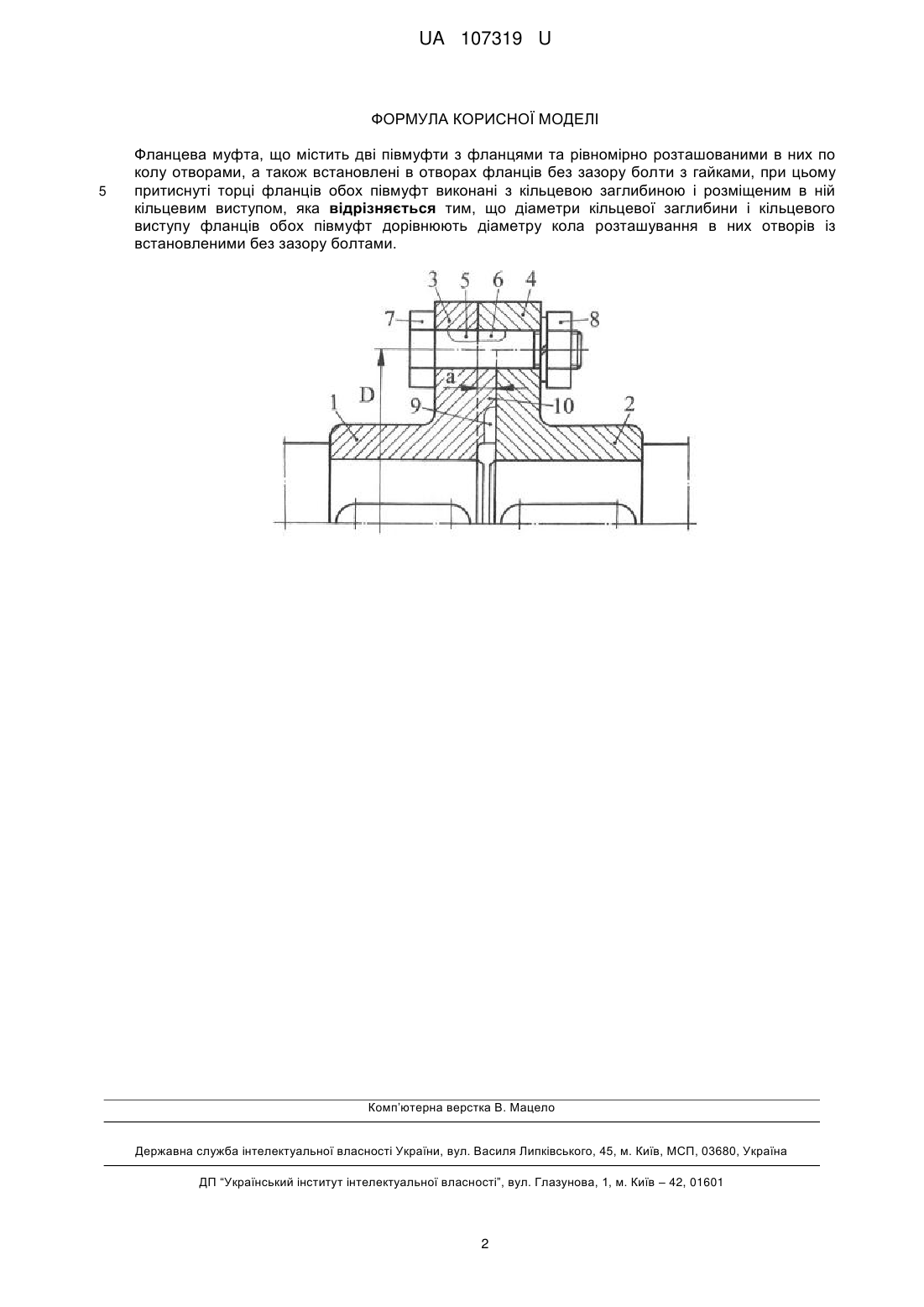

Реферат: UA 107319 U UA 107319 U 5 10 15 20 25 30 35 40 45 50 55 Заявлювана корисна модель належить до машинобудування і стосується фланцевих муфт для жорсткого з'єднання співвісних валів. Відома фланцева муфта, яка містить дві півмуфти з фланцями та рівномірно розташованими в них по колу отворами, а також встановлені в отворах фланців без зазору болти з гайками, при цьому притиснуті торці фланців обох півмуфт виконані плоскими [1]. Недоліком такої фланцевої муфти є те, що вона не забезпечує достатньо точне центрування обох своїх півмуфт, оскільки притиснуті торці їх фланців виконані плоскими. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваним ефектом є фланцева муфта, яка містить дві півмуфти з фланцями та рівномірно розташованими в них по колу отворами, а також встановлені в отворах фланців без зазору болти з гайками, при цьому притиснуті торці фланців обох півмуфт виконані з кільцевою заглибиною і розміщеним в ній кільцевим виступом [2]. Така фланцева муфта забезпечує достатньо точне центрування обох своїх півмуфт завдяки виконанню притиснутих торців їх фланців з кільцевою заглибиною і розміщеним в ній кільцевим виступом, але не забезпечує більш високу навантажувальну здатність, оскільки кільцева заглибина і кільцевий виступ фланців півмуфт мають діаметри, менші діаметра кола розташування в них отворів, створюючи тільки одну площину зрізу встановлених в них без зазору болтів, що є основним її недоліком. В основу корисної моделі поставлена задача підвищення навантажувальної здатності фланцевої муфти шляхом збільшення площин зрізу її болтів. Поставлена задача вирішується тим, що у фланцевій муфті, яка містить дві півмуфти з фланцями та рівномірно розташованими в них по колу отворами, а також встановлені в отворах фланців без зазору болти з гайками, при цьому притиснуті торці фланців обох півмуфт виконані з кільцевою заглибиною і розміщеним в ній кільцевим виступом, згідно з корисною моделлю, діаметри кільцевої заглибини і кільцевого виступу фланців обох півмуфт дорівнюють діаметру кола розташування в них отворів із встановленими без зазору болтами. Вказані відмітні ознаки фланцевої муфти забезпечують дві площини зрізу її болтів, розташованих одна від другої на певній відстані за рахунок виконання однакового діаметра кільцевої заглибини, кільцевого виступу фланців обох півмуфт і кола розташування в них отворів із встановленими без зазору болтами, що відповідно забезпечить підвищення навантажувальної здатності такої муфти. На кресленні схематично показана удосконалена фланцева муфта, вигляд збоку: де 1, 2 півмуфти; 3, 4 - фланці; 5, 6 - отвори; 7 - болти; 8 - гайки; 9 - кільцева заглибина; 10 - кільцевий виступ. Фланцева муфта містить дві півмуфти 1, 2 з фланцями 3, 4 та рівномірно розташованими в них по колу діаметром D отворами 5, 6, а також встановлені в отворах 5, 6 фланців 3, 4 без зазору болти 7 з гайками 8, при цьому притиснуті торці фланців 3, 4 обох півмуфт 1, 2 виконані з кільцевою заглибиною 9 і розміщеним в ній кільцевим виступом 10. Крім цього, діаметри кільцевої заглибини 9 і кільцевого виступу 10 фланців 3, 4 обох півмуфт 1, 2 дорівнюють діаметру D кола розташування в них отворів 5, 6 із встановленими без зазору болтами 7. При збиранні фланцевої муфти спочатку обидві півмуфти 1, 2 торцевими поверхнями фланців 3, 4 притискають між собою з можливістю розміщення в кільцевій заглибині 9 півмуфти 2 кільцевого виступу 10 півмуфти 1. Разом з цим, обидві півмуфти 1, 2 встановлюють також із забезпеченням можливості співвісного розташування їх отворів 5, 6. Після цього в отвори 5, 6 півмуфт 1, 2 без зазору встановлюють болти 7, нагвинчують на них гайки 8 і затягують для щільного прилягання торцевих поверхонь обох фланців 3, 4. При роботі фланцевої муфти спроба зрізу всіх болтів 7 виникає в площинах торцевих поверхонь фланців 3, 4, розташованих одна від другої на певній відстані а. Здійснене удосконалення фланцевої муфти забезпечує дві площини зрізу болтів, що підвищить її навантажувальну здатність. Джерела інформації: 1. Гузенков П.Г. Детали машин: Учебное пособие для студентов втузов. - М.: Высшая школа, 1982. - С. 314, рис. 19.2. 2. Прикладная механика/ Под ред. К.И. Заблонского. - Учебное пособие для вузов. - Киев: Вища школа, 1979. - С. 207, рис. 34.2. 1 UA 107319 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Фланцева муфта, що містить дві півмуфти з фланцями та рівномірно розташованими в них по колу отворами, а також встановлені в отворах фланців без зазору болти з гайками, при цьому притиснуті торці фланців обох півмуфт виконані з кільцевою заглибиною і розміщеним в ній кільцевим виступом, яка відрізняється тим, що діаметри кільцевої заглибини і кільцевого виступу фланців обох півмуфт дорівнюють діаметру кола розташування в них отворів із встановленими без зазору болтами. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
