Установка для пропарювання і сушіння деревини

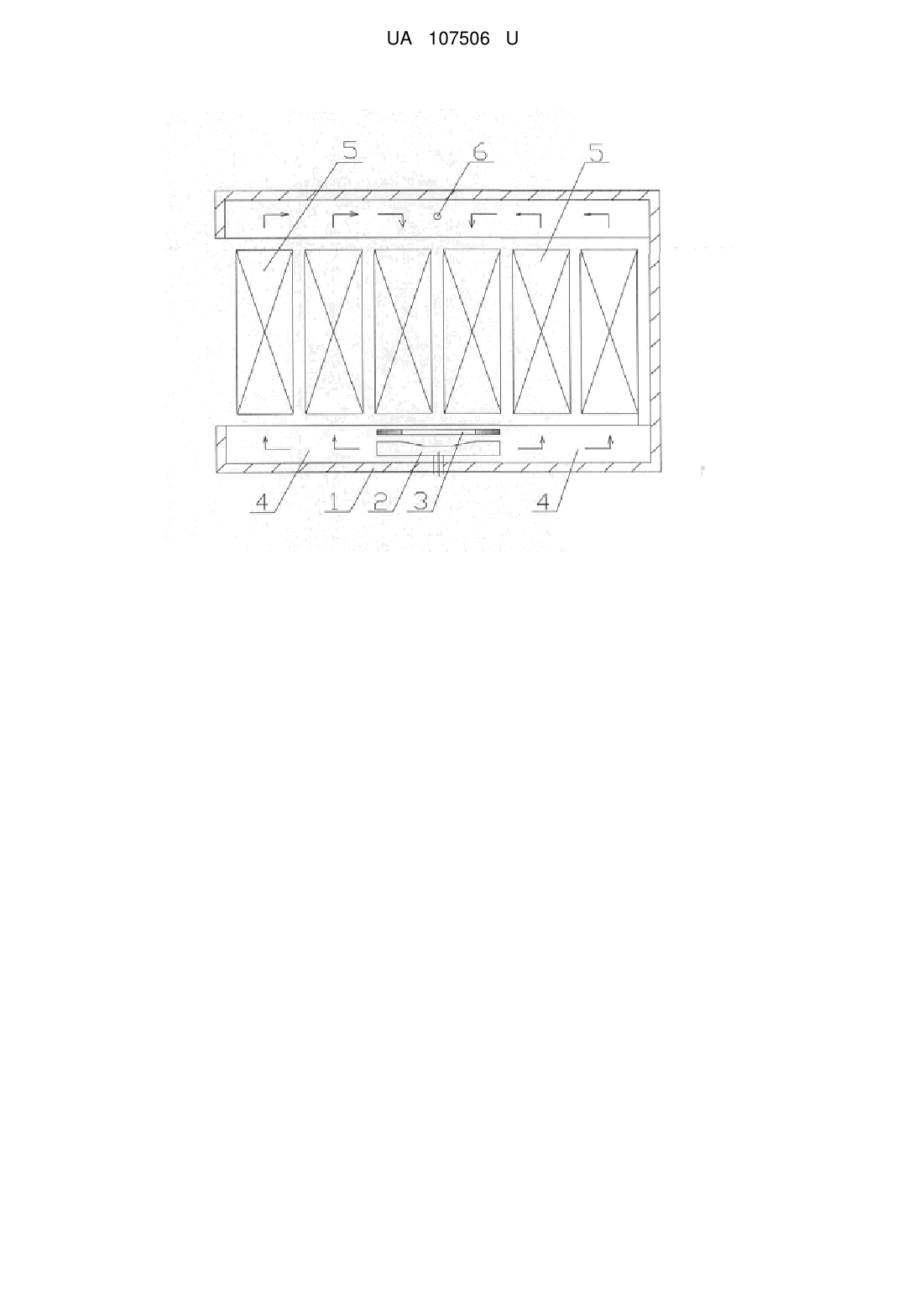

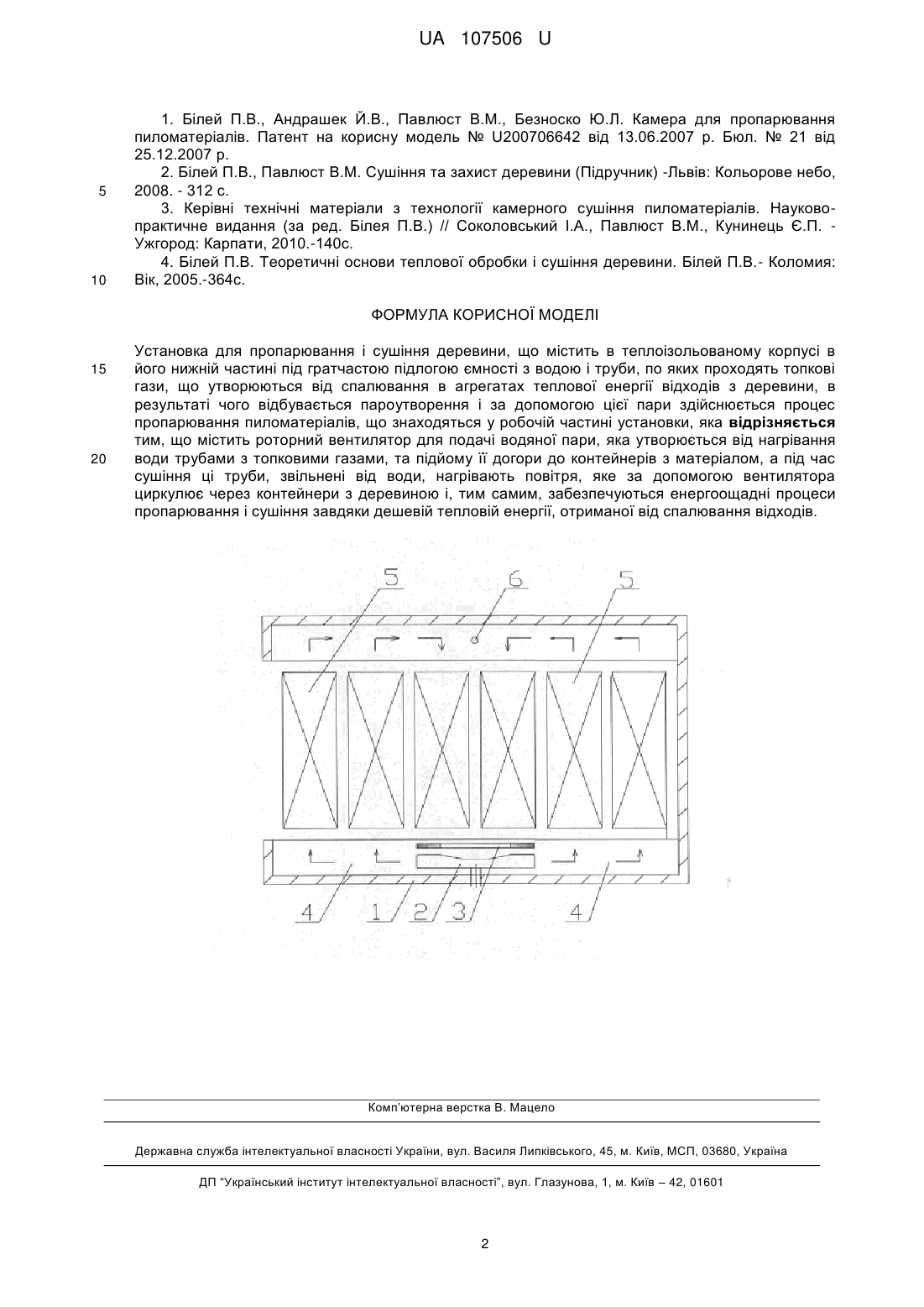

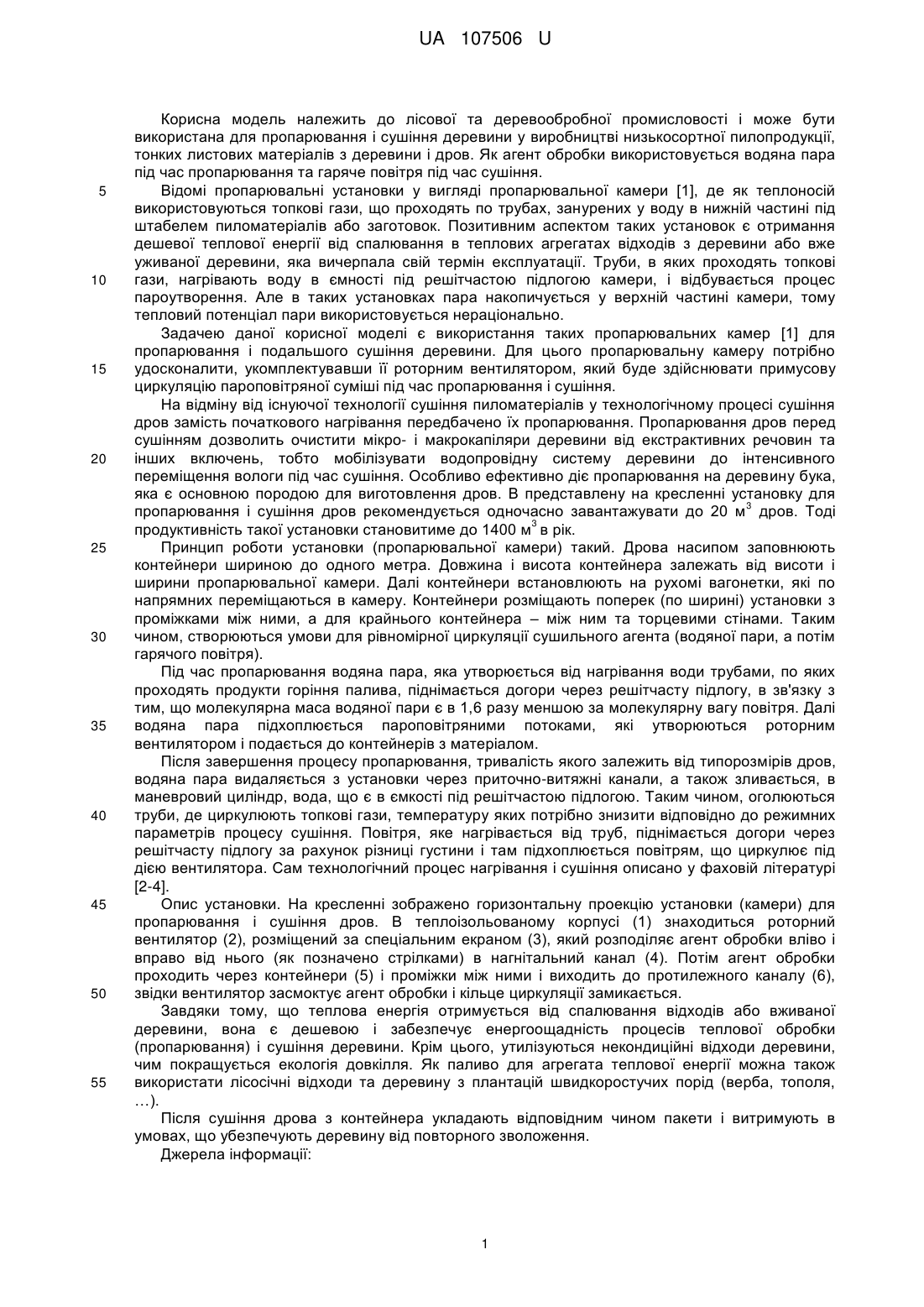

Реферат: Установка для пропарювання і сушіння деревини містить в теплоізольованому корпусі роторний вентилятор для організації циркуляції агента обробки (водяної пари і гарячого повітря) та труби, що знаходяться в нижній частині під решітчастою підлогою, по яких проходять топкові гази продукти згоряння відходів деревини в агрегаті теплової енергії. Під час пропарювання водяна пара, яка утворюється від нагрівання води трубами з топковими газами, подається роторним вентилятором до контейнерів з матеріалом. Під час сушіння ці труби нагрівають повітря, яке рівномірно циркулює через контейнери, тим самим забезпечуються енергоощадні процеси пропарювання і сушіння завдяки дешевій тепловій енергії. UA 107506 U (12) UA 107506 U UA 107506 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до лісової та деревообробної промисловості і може бути використана для пропарювання і сушіння деревини у виробництві низькосортної пилопродукції, тонких листових матеріалів з деревини і дров. Як агент обробки використовується водяна пара під час пропарювання та гаряче повітря під час сушіння. Відомі пропарювальні установки у вигляді пропарювальної камери [1], де як теплоносій використовуються топкові гази, що проходять по трубах, занурених у воду в нижній частині під штабелем пиломатеріалів або заготовок. Позитивним аспектом таких установок є отримання дешевої теплової енергії від спалювання в теплових агрегатах відходів з деревини або вже уживаної деревини, яка вичерпала свій термін експлуатації. Труби, в яких проходять топкові гази, нагрівають воду в ємності під решітчастою підлогою камери, і відбувається процес пароутворення. Але в таких установках пара накопичується у верхній частині камери, тому тепловий потенціал пари використовується нераціонально. Задачею даної корисної моделі є використання таких пропарювальних камер [1] для пропарювання і подальшого сушіння деревини. Для цього пропарювальну камеру потрібно удосконалити, укомплектувавши її роторним вентилятором, який буде здійснювати примусову циркуляцію пароповітряної суміші під час пропарювання і сушіння. На відміну від існуючої технології сушіння пиломатеріалів у технологічному процесі сушіння дров замість початкового нагрівання передбачено їх пропарювання. Пропарювання дров перед сушінням дозволить очистити мікро- і макрокапіляри деревини від екстрактивних речовин та інших включень, тобто мобілізувати водопровідну систему деревини до інтенсивного переміщення вологи під час сушіння. Особливо ефективно діє пропарювання на деревину бука, яка є основною породою для виготовлення дров. В представлену на кресленні установку для 3 пропарювання і сушіння дров рекомендується одночасно завантажувати до 20 м дров. Тоді 3 продуктивність такої установки становитиме до 1400 м в рік. Принцип роботи установки (пропарювальної камери) такий. Дрова насипом заповнюють контейнери шириною до одного метра. Довжина і висота контейнера залежать від висоти і ширини пропарювальної камери. Далі контейнери встановлюють на рухомі вагонетки, які по напрямних переміщаються в камеру. Контейнери розміщають поперек (по ширині) установки з проміжками між ними, а для крайнього контейнера – між ним та торцевими стінами. Таким чином, створюються умови для рівномірної циркуляції сушильного агента (водяної пари, а потім гарячого повітря). Під час пропарювання водяна пара, яка утворюється від нагрівання води трубами, по яких проходять продукти горіння палива, піднімається догори через решітчасту підлогу, в зв'язку з тим, що молекулярна маса водяної пари є в 1,6 разу меншою за молекулярну вагу повітря. Далі водяна пара підхоплюється пароповітряними потоками, які утворюються роторним вентилятором і подається до контейнерів з матеріалом. Після завершення процесу пропарювання, тривалість якого залежить від типорозмірів дров, водяна пара видаляється з установки через приточно-витяжні канали, а також зливається, в маневровий циліндр, вода, що є в ємкості під решітчастою підлогою. Таким чином, оголюються труби, де циркулюють топкові гази, температуру яких потрібно знизити відповідно до режимних параметрів процесу сушіння. Повітря, яке нагрівається від труб, піднімається догори через решітчасту підлогу за рахунок різниці густини і там підхоплюється повітрям, що циркулює під дією вентилятора. Сам технологічний процес нагрівання і сушіння описано у фаховій літературі [2-4]. Опис установки. На кресленні зображено горизонтальну проекцію установки (камери) для пропарювання і сушіння дров. В теплоізольованому корпусі (1) знаходиться роторний вентилятор (2), розміщений за спеціальним екраном (3), який розподіляє агент обробки вліво і вправо від нього (як позначено стрілками) в нагнітальний канал (4). Потім агент обробки проходить через контейнери (5) і проміжки між ними і виходить до протилежного каналу (6), звідки вентилятор засмоктує агент обробки і кільце циркуляції замикається. Завдяки тому, що теплова енергія отримується від спалювання відходів або вживаної деревини, вона є дешевою і забезпечує енергоощадність процесів теплової обробки (пропарювання) і сушіння деревини. Крім цього, утилізуються некондиційні відходи деревини, чим покращується екологія довкілля. Як паливо для агрегата теплової енергії можна також використати лісосічні відходи та деревину з плантацій швидкоростучих порід (верба, тополя, …). Після сушіння дрова з контейнера укладають відповідним чином пакети і витримують в умовах, що убезпечують деревину від повторного зволоження. Джерела інформації: 1 UA 107506 U 5 10 1. Білей П.В., Андрашек Й.В., Павлюст В.М., Безноско Ю.Л. Камера для пропарювання пиломатеріалів. Патент на корисну модель № U200706642 від 13.06.2007 р. Бюл. № 21 від 25.12.2007 р. 2. Білей П.В., Павлюст В.М. Сушіння та захист деревини (Підручник) -Львів: Кольорове небо, 2008. - 312 с. 3. Керівні технічні матеріали з технології камерного сушіння пиломатеріалів. Науковопрактичне видання (за ред. Білея П.В.) // Соколовський І.А., Павлюст В.М., Кунинець Є.П. Ужгород: Карпати, 2010.-140с. 4. Білей П.В. Теоретичні основи теплової обробки і сушіння деревини. Білей П.В.- Коломия: Вік, 2005.-364с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Установка для пропарювання і сушіння деревини, що містить в теплоізольованому корпусі в його нижній частині під гратчастою підлогою ємності з водою і труби, по яких проходять топкові гази, що утворюються від спалювання в агрегатах теплової енергії відходів з деревини, в результаті чого відбувається пароутворення і за допомогою цієї пари здійснюється процес пропарювання пиломатеріалів, що знаходяться у робочій частині установки, яка відрізняється тим, що містить роторний вентилятор для подачі водяної пари, яка утворюється від нагрівання води трубами з топковими газами, та підйому її догори до контейнерів з матеріалом, а під час сушіння ці труби, звільнені від води, нагрівають повітря, яке за допомогою вентилятора циркулює через контейнери з деревиною і, тим самим, забезпечуються енергоощадні процеси пропарювання і сушіння завдяки дешевій тепловій енергії, отриманої від спалювання відходів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
