Резервуар для зберігання вологих препаратів оболонок головного мозку

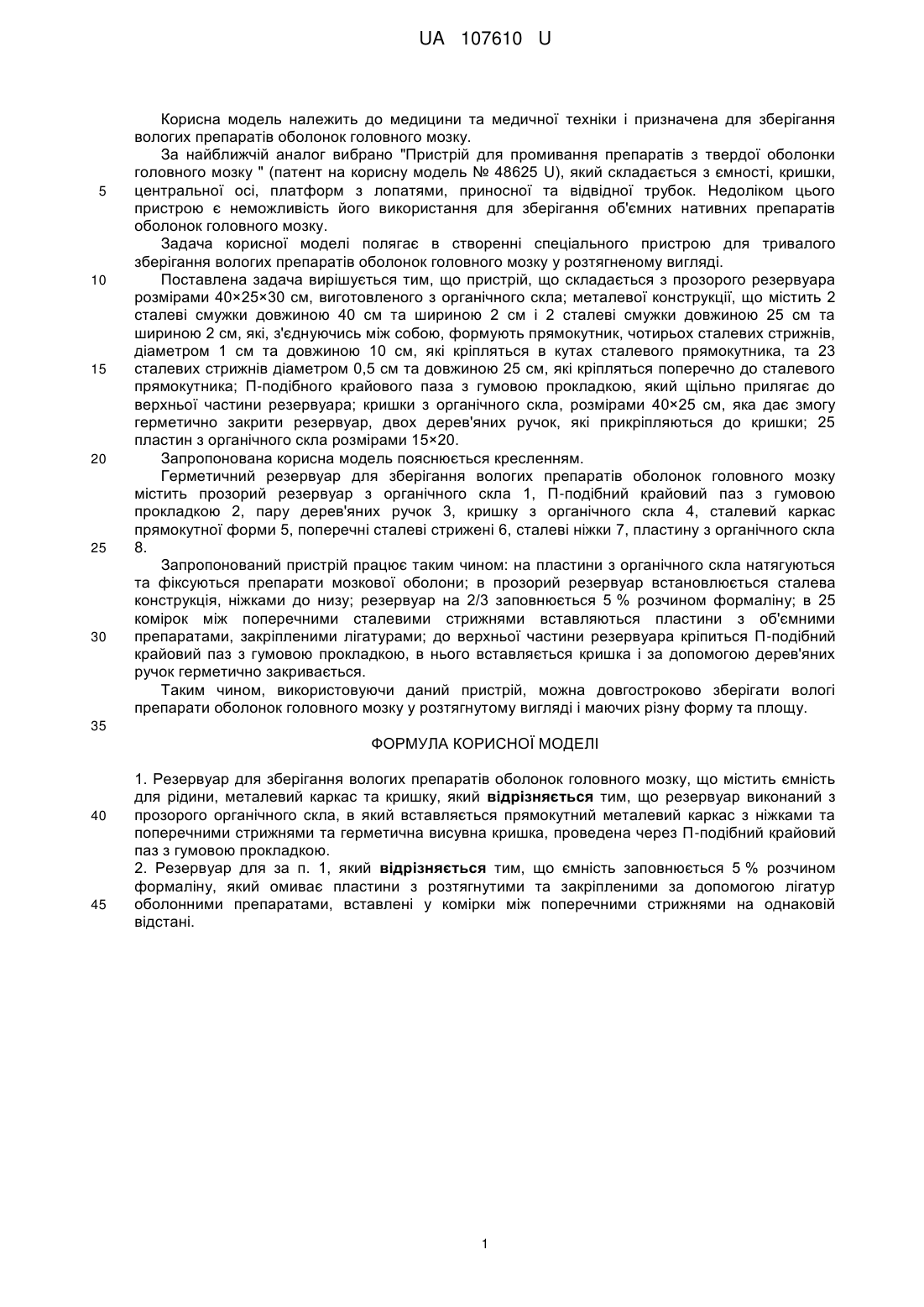

Реферат: Резервуар для зберігання вологих препаратів оболонок головного мозку містить ємність для рідини, металевий каркас та кришку. Резервуар виконано прозорим із органічного скла, в який вставляється прямокутний металевий каркас з ніжками та поперечними стрижнями та герметична висувна кришка, проведена через П-подібний крайовий паз з гумовою прокладкою. UA 107610 U (54) РЕЗЕРВУАР ДЛЯ ЗБЕРІГАННЯ ВОЛОГИХ ПРЕПАРАТІВ ОБОЛОНОК ГОЛОВНОГО МОЗКУ UA 107610 U UA 107610 U 5 10 15 20 25 30 Корисна модель належить до медицини та медичної техніки і призначена для зберігання вологих препаратів оболонок головного мозку. За найближчій аналог вибрано "Пристрій для промивання препаратів з твердої оболонки головного мозку " (патент на корисну модель № 48625 U), який складається з ємності, кришки, центральної осі, платформ з лопатями, приносної та відвідної трубок. Недоліком цього пристрою є неможливість його використання для зберігання об'ємних нативних препаратів оболонок головного мозку. Задача корисної моделі полягає в створенні спеціального пристрою для тривалого зберігання вологих препаратів оболонок головного мозку у розтягненому вигляді. Поставлена задача вирішується тим, що пристрій, що складається з прозорого резервуара розмірами 40×25×30 см, виготовленого з органічного скла; металевої конструкції, що містить 2 сталеві смужки довжиною 40 см та шириною 2 см і 2 сталеві смужки довжиною 25 см та шириною 2 см, які, з'єднуючись між собою, формують прямокутник, чотирьох сталевих стрижнів, діаметром 1 см та довжиною 10 см, які кріпляться в кутах сталевого прямокутника, та 23 сталевих стрижнів діаметром 0,5 см та довжиною 25 см, які кріпляться поперечно до сталевого прямокутника; П-подібного крайового паза з гумовою прокладкою, який щільно прилягає до верхньої частини резервуара; кришки з органічного скла, розмірами 40×25 см, яка дає змогу герметично закрити резервуар, двох дерев'яних ручок, які прикріпляються до кришки; 25 пластин з органічного скла розмірами 15×20. Запропонована корисна модель пояснюється кресленням. Герметичний резервуар для зберігання вологих препаратів оболонок головного мозку містить прозорий резервуар з органічного скла 1, П-подібний крайовий паз з гумовою прокладкою 2, пару дерев'яних ручок 3, кришку з органічного скла 4, сталевий каркас прямокутної форми 5, поперечні сталеві стрижені 6, сталеві ніжки 7, пластину з органічного скла 8. Запропонований пристрій працює таким чином: на пластини з органічного скла натягуються та фіксуються препарати мозкової оболони; в прозорий резервуар встановлюється сталева конструкція, ніжками до низу; резервуар на 2/3 заповнюється 5 % розчином формаліну; в 25 комірок між поперечними сталевими стрижнями вставляються пластини з об'ємними препаратами, закріпленими лігатурами; до верхньої частини резервуара кріпиться П-подібний крайовий паз з гумовою прокладкою, в нього вставляється кришка і за допомогою дерев'яних ручок герметично закривається. Таким чином, використовуючи даний пристрій, можна довгостроково зберігати вологі препарати оболонок головного мозку у розтягнутому вигляді і маючих різну форму та площу. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Резервуар для зберігання вологих препаратів оболонок головного мозку, що містить ємність для рідини, металевий каркас та кришку, який відрізняється тим, що резервуар виконаний з прозорого органічного скла, в який вставляється прямокутний металевий каркас з ніжками та поперечними стрижнями та герметична висувна кришка, проведена через П-подібний крайовий паз з гумовою прокладкою. 2. Резервуар для за п. 1, який відрізняється тим, що ємність заповнюється 5 % розчином формаліну, який омиває пластини з розтягнутими та закріпленими за допомогою лігатур оболонними препаратами, вставлені у комірки між поперечними стрижнями на однаковій відстані. 1 UA 107610 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
