Пристрій для кантування рулонів

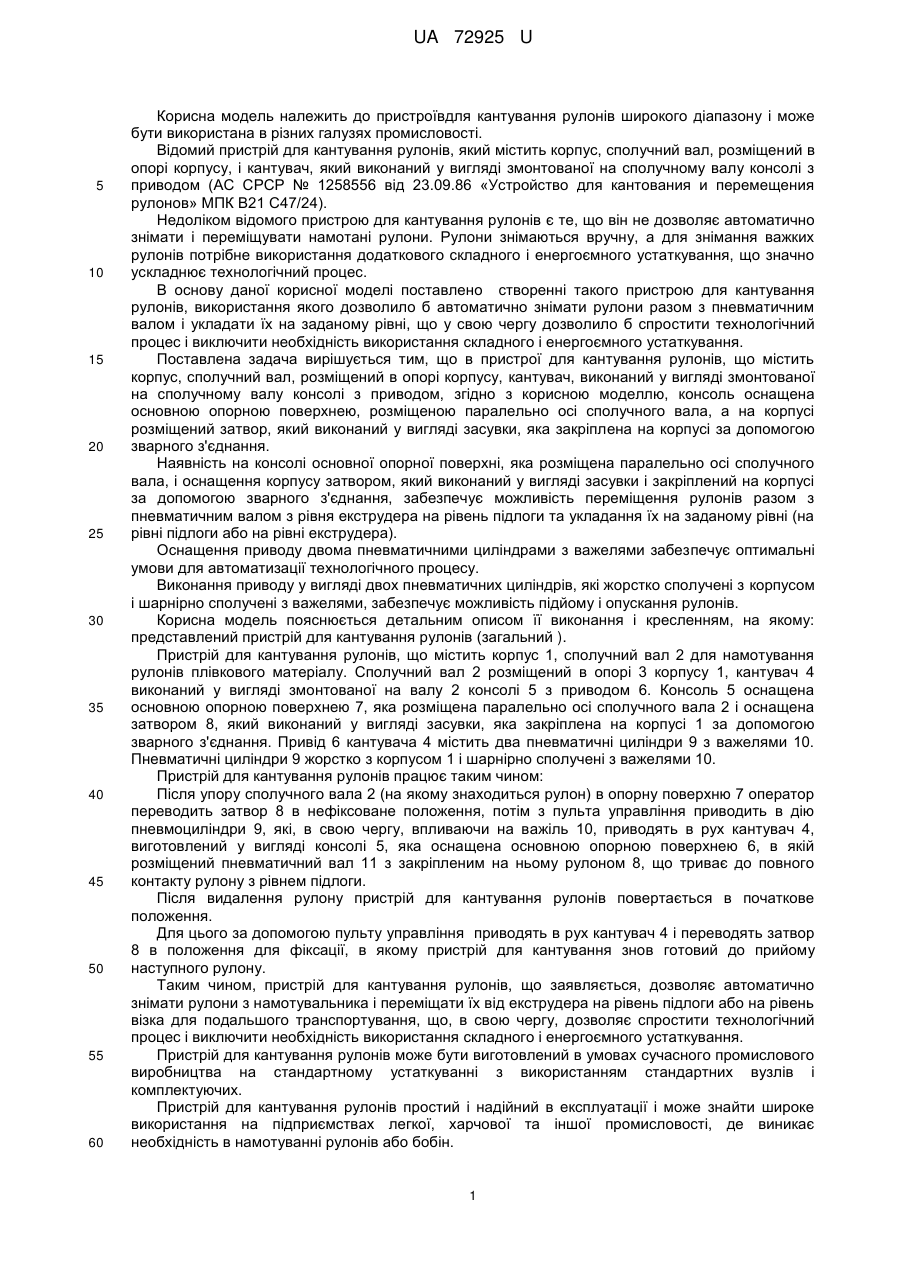

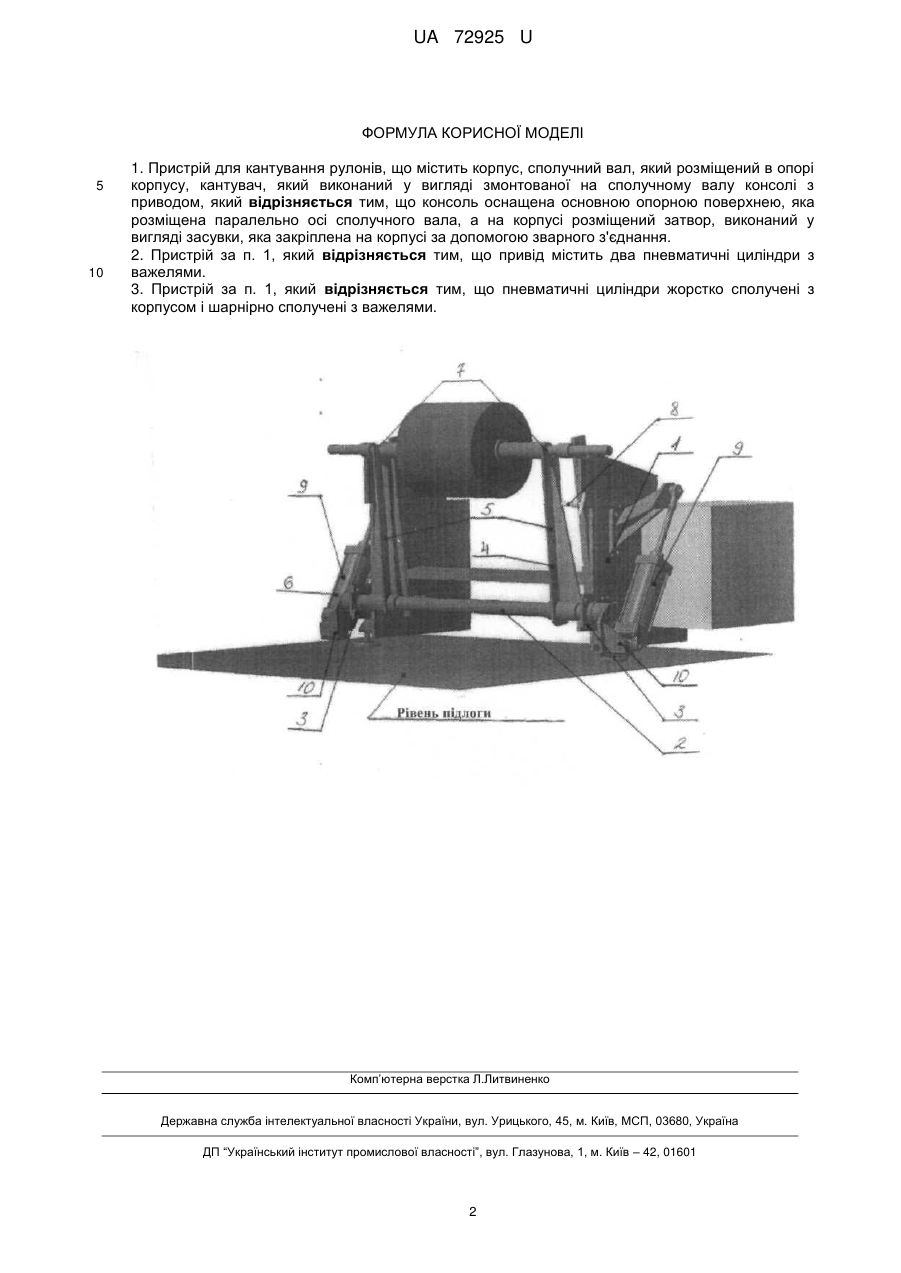

Реферат: Пристрій для кантування рулонів містить корпус, сполучний вал, кантувач, який виконаний у вигляді змонтованої на сполучному валу консолі з приводом. Консоль оснащена основною опорною поверхнею, на корпусі розміщений затвор. UA 72925 U (54) ПРИСТРІЙ ДЛЯ КАНТУВАННЯ РУЛОНІВ UA 72925 U UA 72925 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроївдля кантування рулонів широкого діапазону і може бути використана в різних галузях промисловості. Відомий пристрій для кантування рулонів, який містить корпус, сполучний вал, розміщений в опорі корпусу, і кантувач, який виконаний у вигляді змонтованої на сполучному валу консолі з приводом (AC СРСР № 1258556 від 23.09.86 «Устройство для кантования и перемещения рулонов» МПК В21 С47/24). Недоліком відомого пристрою для кантування рулонів є те, що він не дозволяє автоматично знімати і переміщувати намотані рулони. Рулони знімаються вручну, а для знімання важких рулонів потрібне використання додаткового складного і енергоємного устаткування, що значно ускладнює технологічний процес. В основу даної корисної моделі поставлено створенні такого пристрою для кантування рулонів, використання якого дозволило б автоматично знімати рулони разом з пневматичним валом і укладати їх на заданому рівні, що у свою чергу дозволило б спростити технологічний процес і виключити необхідність використання складного і енергоємного устаткування. Поставлена задача вирішується тим, що в пристрої для кантування рулонів, що містить корпус, сполучний вал, розміщений в опорі корпусу, кантувач, виконаний у вигляді змонтованої на сполучному валу консолі з приводом, згідно з корисною моделлю, консоль оснащена основною опорною поверхнею, розміщеною паралельно осі сполучного вала, а на корпусі розміщений затвор, який виконаний у вигляді засувки, яка закріплена на корпусі за допомогою зварного з'єднання. Наявність на консолі основної опорної поверхні, яка розміщена паралельно осі сполучного вала, і оснащення корпусу затвором, який виконаний у вигляді засувки і закріплений на корпусі за допомогою зварного з'єднання, забезпечує можливість переміщення рулонів разом з пневматичним валом з рівня екструдера на рівень підлоги та укладання їх на заданому рівні (на рівні підлоги або на рівні екструдера). Оснащення приводу двома пневматичними циліндрами з важелями забезпечує оптимальні умови для автоматизації технологічного процесу. Виконання приводу у вигляді двох пневматичних циліндрів, які жорстко сполучені з корпусом і шарнірно сполучені з важелями, забезпечує можливість підйому і опускання рулонів. Корисна модель пояснюється детальним описом її виконання і кресленням, на якому: представлений пристрій для кантування рулонів (загальний ). Пристрій для кантування рулонів, що містить корпус 1, сполучний вал 2 для намотування рулонів плівкового матеріалу. Сполучний вал 2 розміщений в опорі 3 корпусу 1, кантувач 4 виконаний у вигляді змонтованої на валу 2 консолі 5 з приводом 6. Консоль 5 оснащена основною опорною поверхнею 7, яка розміщена паралельно осі сполучного вала 2 і оснащена затвором 8, який виконаний у вигляді засувки, яка закріплена на корпусі 1 за допомогою зварного з'єднання. Привід 6 кантувача 4 містить два пневматичні циліндри 9 з важелями 10. Пневматичні циліндри 9 жорстко з корпусом 1 і шарнірно сполучені з важелями 10. Пристрій для кантування рулонів працює таким чином: Після упору сполучного вала 2 (на якому знаходиться рулон) в опорну поверхню 7 оператор переводить затвор 8 в нефіксоване положення, потім з пульта управління приводить в дію пневмоциліндри 9, які, в свою чергу, впливаючи на важіль 10, приводять в рух кантувач 4, виготовлений у вигляді консолі 5, яка оснащена основною опорною поверхнею 6, в якій розміщений пневматичний вал 11 з закріпленим на ньому рулоном 8, що триває до повного контакту рулону з рівнем підлоги. Після видалення рулону пристрій для кантування рулонів повертається в початкове положення. Для цього за допомогою пульту управління приводять в рух кантувач 4 і переводять затвор 8 в положення для фіксації, в якому пристрій для кантування знов готовий до прийому наступного рулону. Таким чином, пристрій для кантування рулонів, що заявляється, дозволяє автоматично знімати рулони з намотувальника і переміщати їх від екструдера на рівень підлоги або на рівень візка для подальшого транспортування, що, в свою чергу, дозволяє спростити технологічний процес і виключити необхідність використання складного і енергоємного устаткування. Пристрій для кантування рулонів може бути виготовлений в умовах сучасного промислового виробництва на стандартному устаткуванні з використанням стандартних вузлів і комплектуючих. Пристрій для кантування рулонів простий і надійний в експлуатації і може знайти широке використання на підприємствах легкої, харчової та іншої промисловості, де виникає необхідність в намотуванні рулонів або бобін. 1 UA 72925 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для кантування рулонів, що містить корпус, сполучний вал, який розміщений в опорі корпусу, кантувач, який виконаний у вигляді змонтованої на сполучному валу консолі з приводом, який відрізняється тим, що консоль оснащена основною опорною поверхнею, яка розміщена паралельно осі сполучного вала, а на корпусі розміщений затвор, виконаний у вигляді засувки, яка закріплена на корпусі за допомогою зварного з'єднання. 2. Пристрій за п. 1, який відрізняється тим, що привід містить два пневматичні циліндри з важелями. 3. Пристрій за п. 1, який відрізняється тим, що пневматичні циліндри жорстко сполучені з корпусом і шарнірно сполучені з важелями. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
