Виливниця для відливання пустотілих злитків з дном

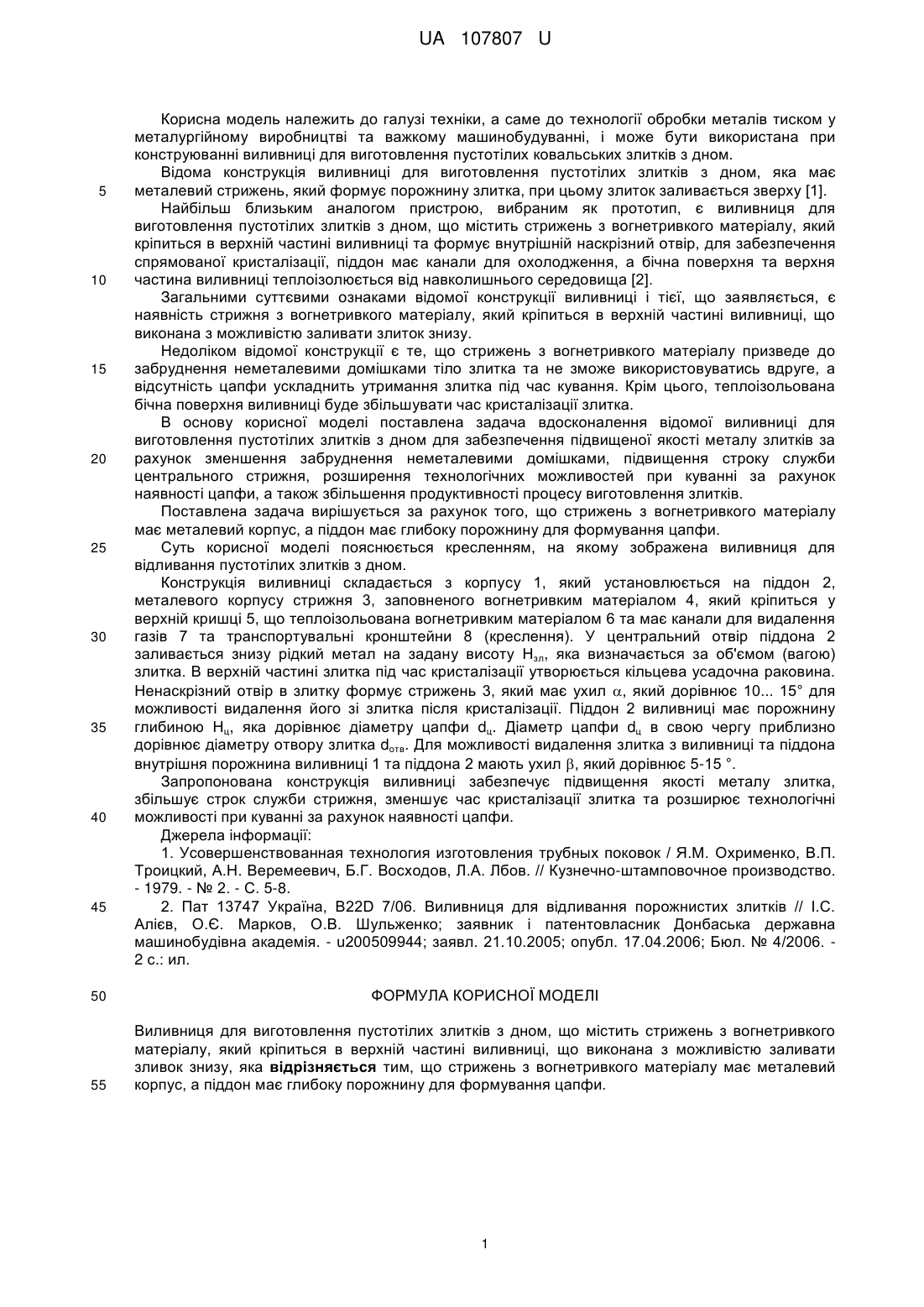

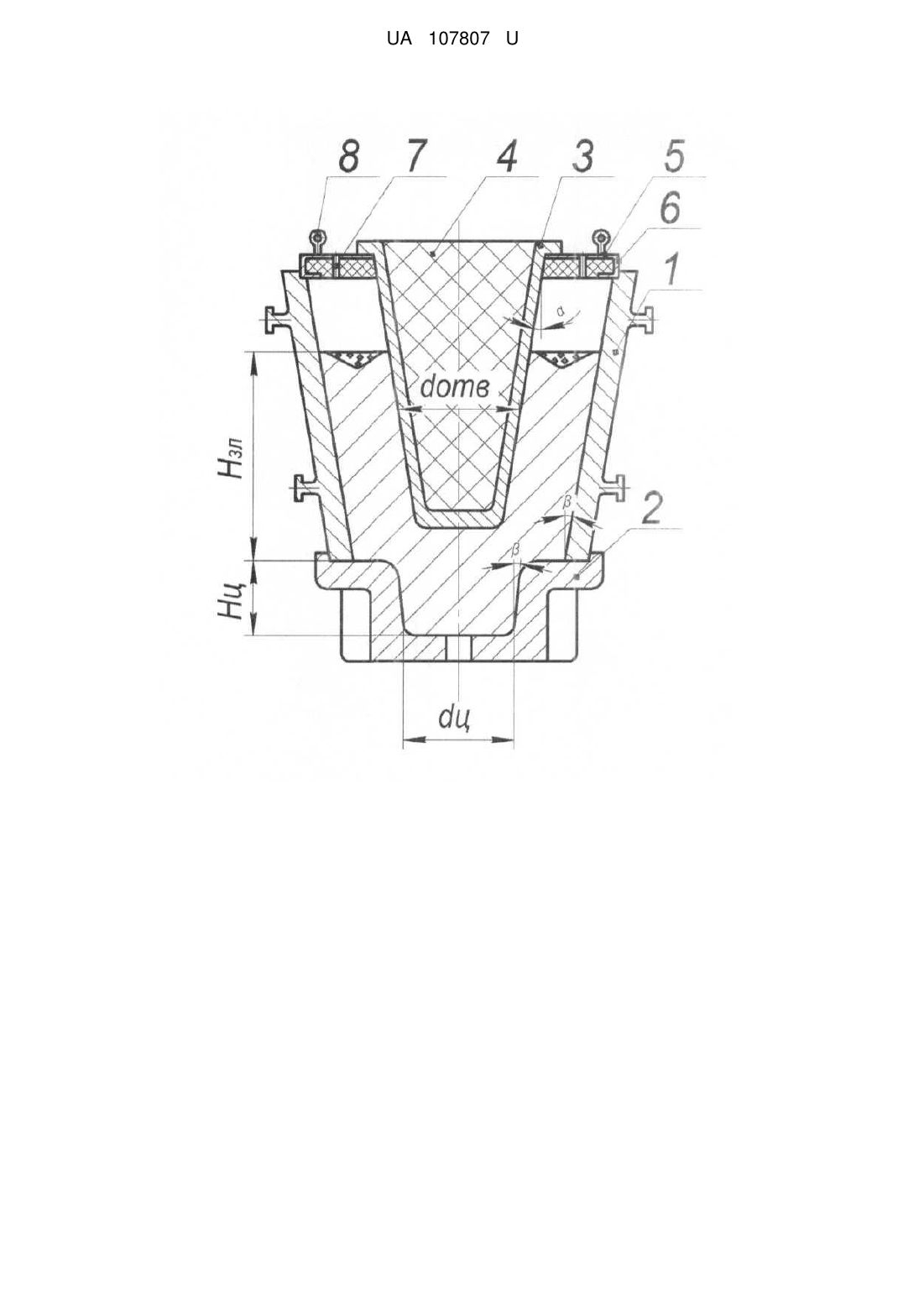

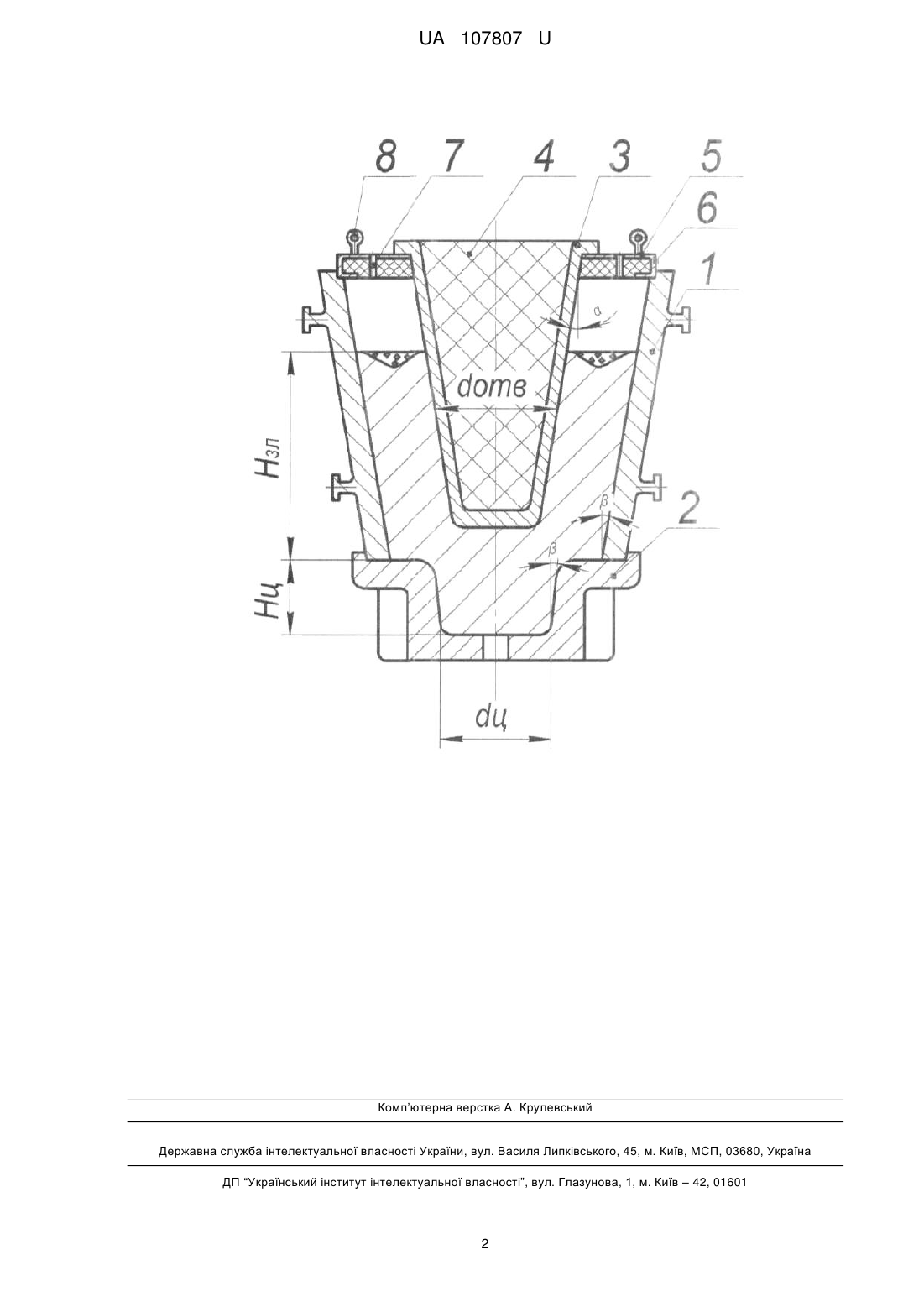

Реферат: Виливниця для виготовлення пустотілих злитків з дном містить стрижень з вогнетривкого матеріалу, який кріпиться в верхній частині виливниці, що виконана з можливістю заливати зливок знизу. Стрижень з вогнетривкого матеріалу має металевий корпус, а піддон має глибоку порожнину для формування цапфи. UA 107807 U (54) ВИЛИВНИЦЯ ДЛЯ ВІДЛИВАННЯ ПУСТОТІЛИХ ЗЛИТКІВ З ДНОМ UA 107807 U UA 107807 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до технології обробки металів тиском у металургійному виробництві та важкому машинобудуванні, і може бути використана при конструюванні виливниці для виготовлення пустотілих ковальських злитків з дном. Відома конструкція виливниці для виготовлення пустотілих злитків з дном, яка має металевий стрижень, який формує порожнину злитка, при цьому злиток заливається зверху [1]. Найбільш близьким аналогом пристрою, вибраним як прототип, є виливниця для виготовлення пустотілих злитків з дном, що містить стрижень з вогнетривкого матеріалу, який кріпиться в верхній частині виливниці та формує внутрішній наскрізний отвір, для забезпечення спрямованої кристалізації, піддон має канали для охолодження, а бічна поверхня та верхня частина виливниці теплоізолюється від навколишнього середовища [2]. Загальними суттєвими ознаками відомої конструкції виливниці і тієї, що заявляється, є наявність стрижня з вогнетривкого матеріалу, який кріпиться в верхній частині виливниці, що виконана з можливістю заливати злиток знизу. Недоліком відомої конструкції є те, що стрижень з вогнетривкого матеріалу призведе до забруднення неметалевими домішками тіло злитка та не зможе використовуватись вдруге, а відсутність цапфи ускладнить утримання злитка під час кування. Крім цього, теплоізольована бічна поверхня виливниці буде збільшувати час кристалізації злитка. В основу корисної моделі поставлена задача вдосконалення відомої виливниці для виготовлення пустотілих злитків з дном для забезпечення підвищеної якості металу злитків за рахунок зменшення забруднення неметалевими домішками, підвищення строку служби центрального стрижня, розширення технологічних можливостей при куванні за рахунок наявності цапфи, а також збільшення продуктивності процесу виготовлення злитків. Поставлена задача вирішується за рахунок того, що стрижень з вогнетривкого матеріалу має металевий корпус, а піддон має глибоку порожнину для формування цапфи. Суть корисної моделі пояснюється кресленням, на якому зображена виливниця для відливання пустотілих злитків з дном. Конструкція виливниці складається з корпусу 1, який установлюється на піддон 2, металевого корпусу стрижня 3, заповненого вогнетривким матеріалом 4, який кріпиться у верхній кришці 5, що теплоізольована вогнетривким матеріалом 6 та має канали для видалення газів 7 та транспортувальні кронштейни 8 (креслення). У центральний отвір піддона 2 заливається знизу рідкий метал на задану висоту Нзл, яка визначається за об'ємом (вагою) злитка. В верхній частині злитка під час кристалізації утворюється кільцева усадочна раковина. Ненаскрізний отвір в злитку формує стрижень 3, який має ухил , який дорівнює 10... 15° для можливості видалення його зі злитка після кристалізації. Піддон 2 виливниці має порожнину глибиною Нц, яка дорівнює діаметру цапфи dц. Діаметр цапфи dц в свою чергу приблизно дорівнює діаметру отвору злитка doтв. Для можливості видалення злитка з виливниці та піддона внутрішня порожнина виливниці 1 та піддона 2 мають ухил , який дорівнює 5-15 °. Запропонована конструкція виливниці забезпечує підвищення якості металу злитка, збільшує строк служби стрижня, зменшує час кристалізації злитка та розширює технологічні можливості при куванні за рахунок наявності цапфи. Джерела інформації: 1. Усовершенствованная технология изготовления трубных поковок / Я.М. Охрименко, В.П. Троицкий, А.Н. Веремеевич, Б.Г. Восходов, Л.А. Лбов. // Кузнечно-штамповочное производство. - 1979. - № 2. - С. 5-8. 2. Пат 13747 Україна, В22D 7/06. Виливниця для відливання порожнистих злитків // I.С. Алієв, О.Є. Марков, О.В. Шульженко; заявник і патентовласник Донбаська державна машинобудівна академія. - u200509944; заявл. 21.10.2005; опубл. 17.04.2006; Бюл. № 4/2006. 2 с.: ил. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Виливниця для виготовлення пустотілих злитків з дном, що містить стрижень з вогнетривкого матеріалу, який кріпиться в верхній частині виливниці, що виконана з можливістю заливати зливок знизу, яка відрізняється тим, що стрижень з вогнетривкого матеріалу має металевий корпус, а піддон має глибоку порожнину для формування цапфи. 1 UA 107807 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
