Комплект облицювання стінного прорізу

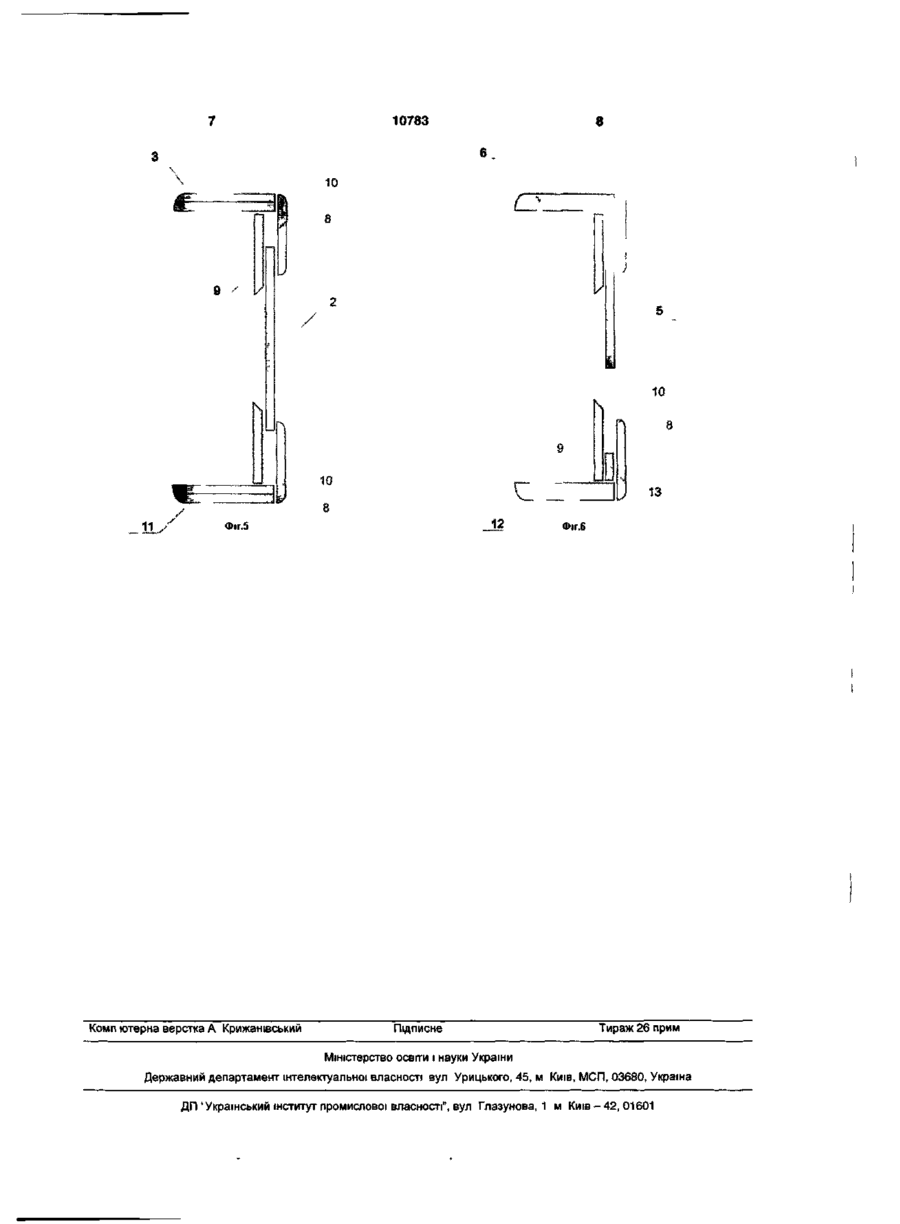

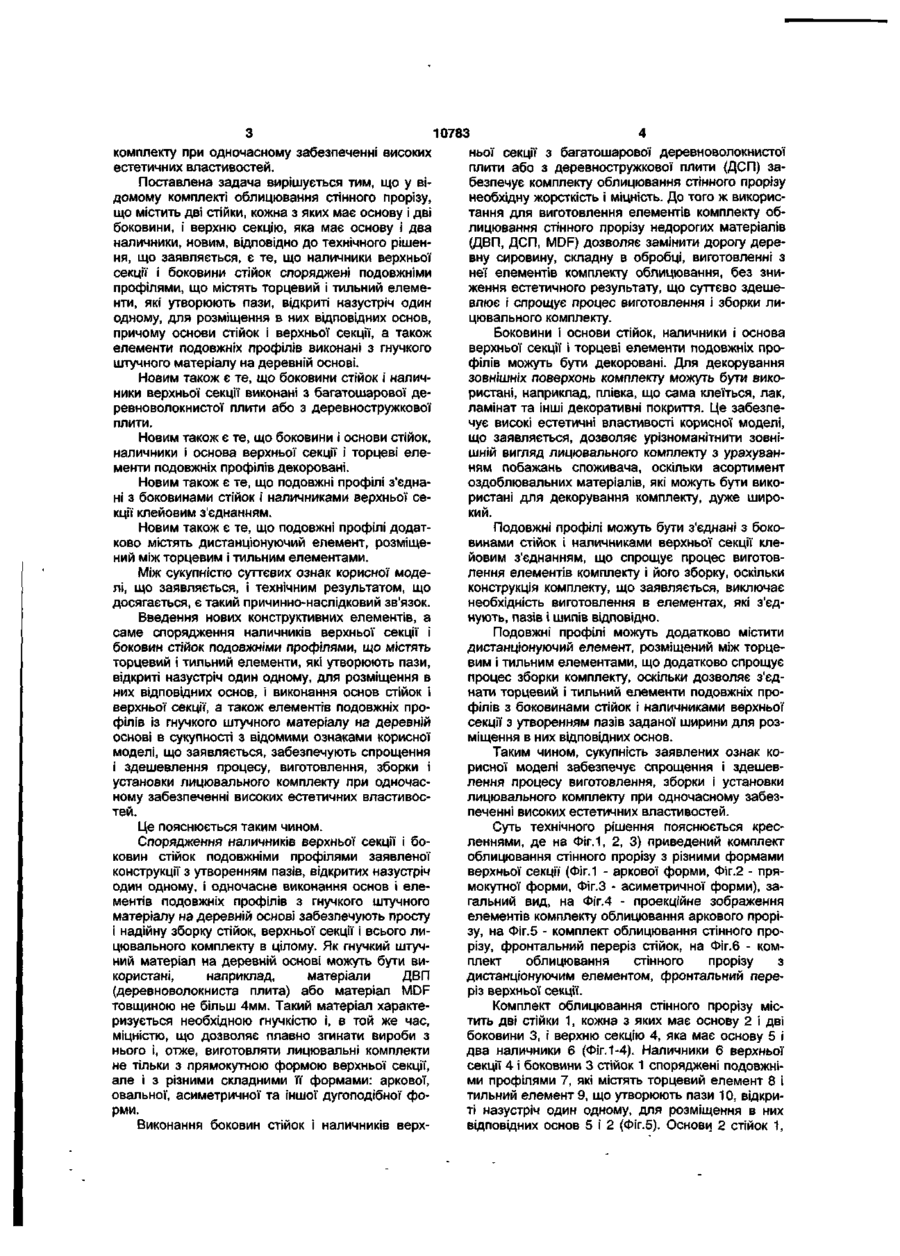

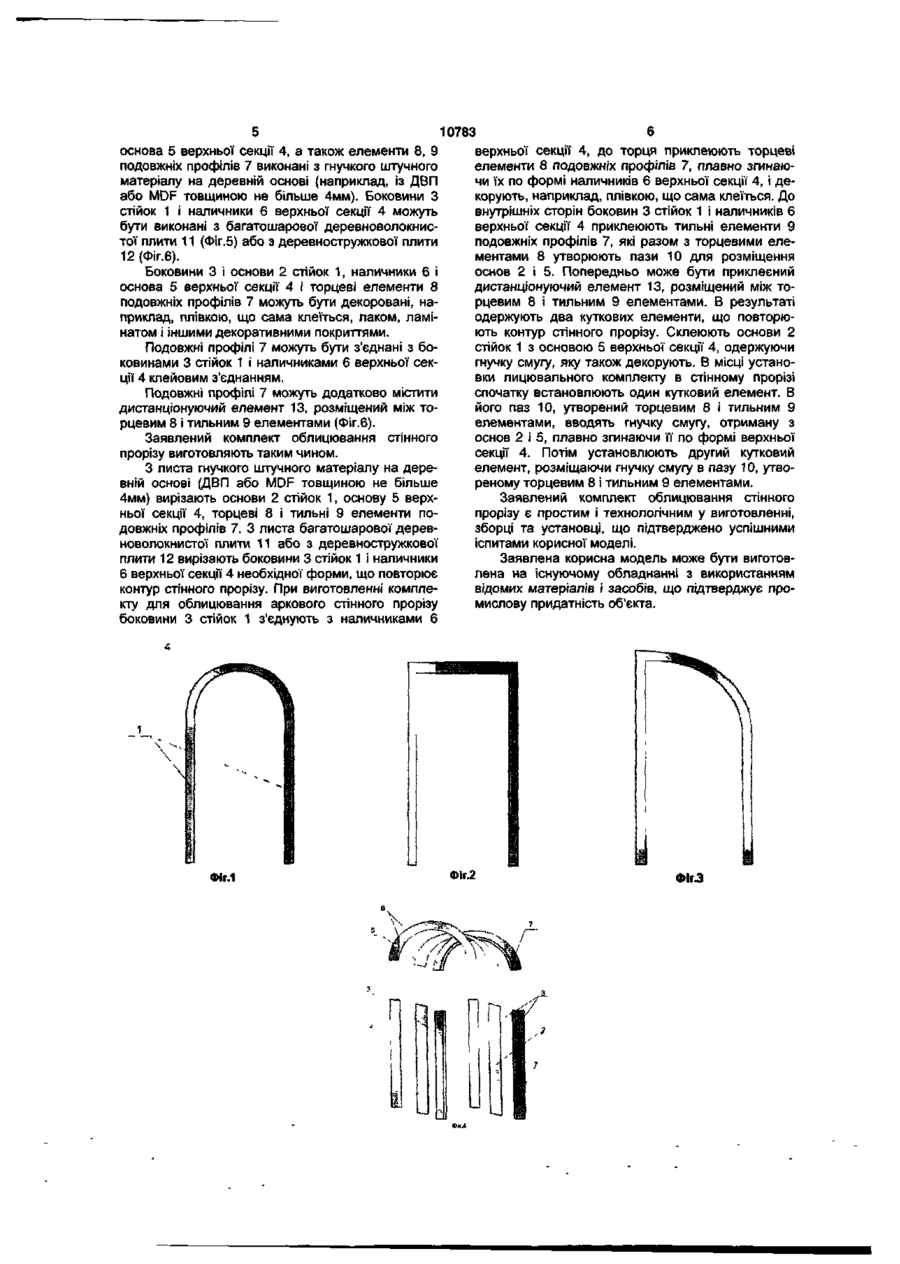

1. Комплект облицювання стінного прорізу, який містить дві стійки, кожна з яких має основу і дві боковини, і верхню секцію, що має основу і два наличники, який відрізняється тим, що наличники верхньої секції і боковини стійок споряджені подовжніми профілями, які містять торцевий і тильний елементи, що утворюють пази, відкриті назустріч один одному, для розміщення в них відповідних основ, причому основи стійок і верхньої секції, а також елементи подовжніх профілів виконані з гнучкого штучного матеріалу на деревній основі. 2. Комплект за п. 1, який відрізняється тим, що боковини стійок і наличники верхньої секції виконані з багатошарової деревноволокнистої плити або з деревностружкової плити. 3. Комплект за п. 1, який відрізняється тим, що боковини і основи стійок, наличники і основа верхньої секції і торцеві елементи подовжніх профілів декоровані. 4. Комплект за п. 1, який відрізняється тим, що подовжні профілі з'єднані з боковинами стійок і наличниками верхньої секції клейовим з'єднанням. 5. Комплект за п. 1, який відрізняється тим, що подовжні профілі додатково містять дистанціонуючий елемент, розміщений між торцевим і тильним елементами. CS Корисна модель відноситься до будівництва, а саме до конструкцій облицювання стінного прорізу і може бути використана при обрамленні дверних, віконних і других прорізів різної геометрії - прямокутних, аркових, асиметричних та інших. Найбільш близьким за технічною суттю і результатом, що досягається, до комплекту, що заявляється, є комплект облицювання стінного прорізу [п. РФ на корисну модель №8992 від 11.08.98 р., опубл. 16.01.99 p., M. кл.6Е06В1/04], що містить дві стійки, кожна з яких має основу і дві боковини, і верхню секцію, яка має основу і два наличники. Верхня секція має дугоподібну форму для облицювання аркового прорізу. Основа дугоподібної секції виконана з деревностружкової плити, фанерованої шпоною дуба, і має поперечні пази заданої глибини, обумовленої товщиною шару шпони дуба, виконані через рівні проміжки один від одного, обумовлені шириною основи дугоподібної секції. Кожен наличник являє собою з'єднані за допомогою мікрошипа елементи, виконані з масиву дуба, які утворюють при з'єднанні конструкцію у формі дуги. Наличники з'єднані з основою дугоподібної секції шляхом подовжнього пазошипового клейового з'єднання, основа і боковини кожної стійки з'єднані шляхом подовжнього пазошипового клейового з'єднання, а дугоподібна секція кріпиться до стійок за допомогою шипового з'єднання. Недоліком відомого комплекту є складність його виготовлення, зборки і установки, а також висока його вартість, обумовлена використанням натурального дерева. У відомому комплекті наличники верхньої дугоподібної секції виготовляють з елементів, виконаних з масиву дуба. Необхідність підбору елементів верхньої дугоподібної секції для створення текстури цільного масиву обумовлює підвищені витрати дорогої натуральної сировини, що додатково підвищує вартість усього комплекту. З'єднання елементів комплекту за допомогою позошипового клейового з'єднання також ускладнює процес виготовлення елементів комплекту і зборку комплекту в цілому. В основу корисної моделі поставлена задача удосконалення комплекту облицювання стінного прорізу, в якому шляхом уведення нових конструктивних елементів і використання нових матеріалів забезпечується спрощення і здешевлення процесу виготовлення, зборки і установки лицювального СО 00 |Ч *ш 5Г ^ 10783 комплекту при одночасному забезпеченні високих ньої секції з багатошарової деревноволокнистої естетичних властивостей. плити або з деревностружкової плити (ДСП) забезпечує комплекту облицювання стінного прорізу Поставлена задача вирішується тим, що у вінеобхідну жорсткість і міцність. До того ж викорисдомому комплекті облицювання стінного прорізу, тання для виготовлення елементів комплекту общо містить дві стійки, кожна з яких має основу і дві лицювання стінного прорізу недорогих матеріалів боковини, і верхню секцію, яка має основу і два (ДВП, ДСП, MDF) дозволяє замінити дорогу дереналичники, новим, відповідно до технічного рішенвну сировину, складну в обробці, виготовленні з ня, що заявляється, є те, що наличники верхньої неї елементів комплекту облицювання, без знисекції і боковини стійок споряджені подовжніми ження естетичного результату, що суттєво здешепрофілями, що містять торцевий і тильний елемевлює і спрощує процес виготовлення і зборки линти, які утворюють пази, відкриті назустріч один цювального комплекту. одному, для розміщення в них відповідних основ, причому основи стійок і верхньої секції, а також Боковини і основи стійок, наличники і основа елементи подовжніх профілів виконані з гнучкого верхньої секції і торцеві елементи подовжніх проштучного матеріалу на деревній основі. філів можуть бути декоровані. Для декорування зовнішніх поверхонь комплекту можуть бути викоНовим також є те, що боковини стійок і наличристані, наприклад, плівка, що сама клеїться, лак, ники верхньої секції виконані з багатошарової деламінат та інші декоративні покриття. Це забезперевноволокнистої плити або з деревностружкової чує високі естетичні властивості корисної моделі, плити. що заявляється, дозволяє урізноманітнити зовніНовим також є те, що боковини і основи стійок, шній вигляд лицювального комплекту з урахуванналичники і основа верхньої секції і торцеві еленям побажань споживача, оскільки асортимент менти подовжніх профілів декоровані. оздоблювальних матеріалів, які можуть бути викоНовим також є те, що подовжні профілі з'єднаристані для декорування комплекту, дуже широні з боковинами стійок і наличниками верхньої секий. кції клейовим з'єднанням. Новим також є те, що подовжні профілі додатПодовжні профілі можуть бути з'єднані з бококово містять дистанціонуючий елемент, розміщевинами стійок і наличниками верхньої секції клений між торцевим і тильним елементами. йовим з'єднанням, що спрощує процес виготовлення елементів комплекту і його зборку, оскільки Між сукупністю суттєвих ознак корисної модеконструкція комплекту, що заявляється, виключає лі, що заявляється, і технічним результатом, що необхідність виготовлення в елементах, які з'єддосягається, є такий причинно-наслідковий зв'язок. нують, пазів і шипів відповідно. Введення нових конструктивних елементів, а саме спорядження наличників верхньої секції і Подовжні профілі можуть додатково містити боковин стійок подовжніми профілями, що містять дистанціонуючий елемент, розміщений між торцеторцевий і тильний елементи, які утворюють пази, вим і тильним елементами, що додатково спрощує відкриті назустріч один одному, для розміщення в процес зборки комплекту, оскільки дозволяє з'єдних відповідних основ, і виконання основ стійок і нати торцевий і тильний елементи подовжніх проверхньої секції, а також елементів подовжніх профілів з боковинами стійок і наличниками верхньої філів із гнучкого штучного матеріалу на деревній секції з утворенням пазів заданої ширини для розоснові в сукупності з відомими ознаками корисної міщення в них відповідних основ. моделі, що заявляється, забезпечують спрощення Таким чином, сукупність заявлених ознак коі здешевлення процесу, виготовлення, зборки і рисної моделі забезпечує спрощення і здешевустановки лицювального комплекту при одночаслення процесу виготовлення, зборки і установки ному забезпеченні високих естетичних властивослицювального комплекту при одночасному забезтей. печенні високих естетичних властивостей. Це пояснюється таким чином. Суть технічного рішення пояснюється кресСпорядження наличників верхньої секції і боленнями, де на Фіг.1, 2, 3) приведений комплект ковин стійок подовжніми профілями заявленої облицювання стінного прорізу з різними формами конструкції з утворенням пазів, відкритих назустріч верхньої секції (Фіг.1 - аркової форми, Фіг.2 - пряодин одному, і одночасне виконання основ і елемокутної форми, Фіг.З - асиметричної форми), заментів подовжніх профілів з гнучкого штучного гальний вид, на Фіг.4 - проекційне зображення матеріалу на деревній основі забезпечують просту елементів комплекту облицювання аркового проріі надійну зборку стійок, верхньої секції і всього лизу, на Фіг.5 - комплект облицювання стінного процювального комплекту в цілому. Як гнучкий штучрізу, фронтальний переріз стійок, на Фіг.6 - комний матеріал на деревній основі можуть бути виплект облицювання стінного прорізу з користані, наприклад, матеріали ДВП дистанціонуючим елементом, фронтальний пере(деревноволокниста плита) або матеріал MDF різ верхньої секції. товщиною не більш 4мм. Такий матеріал характеКомплект облицювання стінного прорізу місризується необхідною гнучкістю і, в той же час, тить дві стійки 1, кожна з яких має основу 2 і дві міцністю, що дозволяє плавно згинати вироби з боковини 3, і верхню секцію 4, яка має основу 5 і нього і, отже, виготовляти лицювальні комплекти два наличники 6 (Фіг. 1-4). Наличники 6 верхньої не тільки з прямокутною формою верхньої секції, секції 4 і боковини 3 стійок 1 споряджені подовжніале і з різними складними її формами: аркової, ми профілями 7, які містять торцевий елемент 8 і овальної, асиметричної та іншої дугоподібної фотильний елемент 9, що утворюють пази 10, відкрирми. ті назустріч один одному, для розміщення в них відповідних основ 5 і 2 (Фіг.5). Основи 2 стійок 1, Виконання боковин стійок і наличників верх основа 5 верхньої секції 4, а також елементи 8, 9 подовжніх профілів 7 виконані з гнучкого штучного матеріалу на деревній основі (наприклад, із ДВП або MDF товщиною не більше 4мм). Боковини З стійок 1 і наличники 6 верхньої секції 4 можуть бути виконані з багатошарової деревноволокнистої плити 11 (Фіг.5) або з деревностружкової плити 12 (Фіг.6). Боковини 3 і основи 2 стійок 1, наличники 6 і основа 5 верхньої секції 4 і торцеві елементи 8 подовжніх профілів 7 можуть бути декоровані, наприклад, плівкою, що сама клеїться, лаком, ламінатом і іншими декоративними покриттями. Подовжні профілі 7 можуть бути з'єднані з боковинами 3 стійок 1 і наличниками 6 верхньої секції 4 клейовим з'єднанням. Подовжні профілі 7 можуть додатково містити дистанціонуючий елемент 13, розміщений між торцевим 8 і тильним 9 елементами (Фіг.6). Заявлений комплект облицювання стінного прорізу виготовляють таким чином. З листа гнучкого штучного матеріалу на деревній основі (ДВП або MDF товщиною не більше 4мм) вирізають основи 2 стійок 1, основу 5 верхньої секції 4, торцеві 8 і тильні 9 елементи подовжніх профілів 7. З листа багатошарової деревноволокнистої плити 11 або з деревностружкової плити 12 вирізають боковини 3 стійок 1 і наличники 6 верхньої секції 4 необхідної форми, що повторює контур стінного прорізу. При виготовленні комплекту для облицювання аркового стінного прорізу боковини 3 стійок 1 з'єднують з наличниками 6 ФІГ.1 10783 верхньої секції 4, до торця приклеюють торцеві елементи 8 подовжніх профілів 7, плавно згинаючи їх по формі наличників 6 верхньої секції 4, і декорують, наприклад, плівкою, що сама клеїться. До внутрішніх сторін боковин 3 стійок 1 і наличників 6 верхньої секції 4 приклеюють тильні елементи 9 подовжніх профілів 7, які разом з торцевими елементами 8 утворюють пази 10 для розміщення основ 2 і 5. Попередньо може бути приклеєний дистанціонуючий елемент 13, розміщений між торцевим 8 і тильним 9 елементами. В результаті одержують два куткових елементи, що повторюють контур стінного прорізу. Склеюють основи 2 стійок 1 з основою 5 верхньої секції 4, одержуючи гнучку смугу, яку також декорують. В місці установки лицювального комплекту в стінному прорізі спочатку встановлюють один кутковий елемент. В його паз 10, утворений торцевим 8 і тильним 9 елементами, вводять гнучку смугу, отриману з основ 2 і 5, плавно згинаючи її по формі верхньої секції 4. Потім установлюють другий кутковий елемент, розміщаючи гнучку смугу в пазу 10, утвореному торцевим 8 і тильним 9 елементами. Заявлений комплект облицювання стінного прорізу є простим і технологічним у виготовленні, зборці та установці, що підтверджено успішними іспитами корисної моделі. Заявлена корисна модель може бути виготовлена на існуючому обладнанні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. Фіг.2 п ФігЗ 10783 10 10 13 НУ" 12 Фіг.5 Комп ютерна верстка А Крижанівський Підписне Фіг.6 Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1 м Київ - 4 2 , 01601
