Пристрій для кліматичних випробувань інвалідних колясок

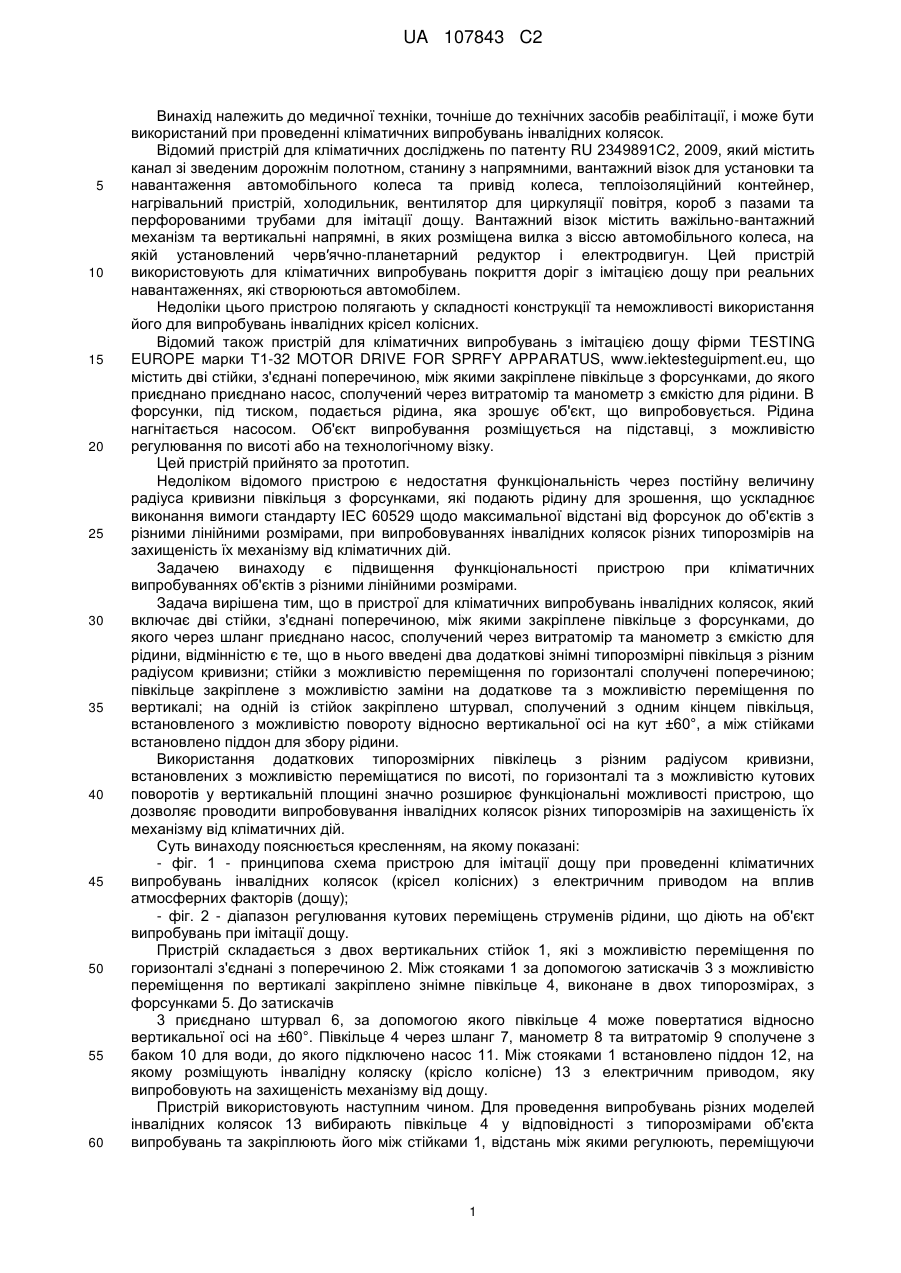

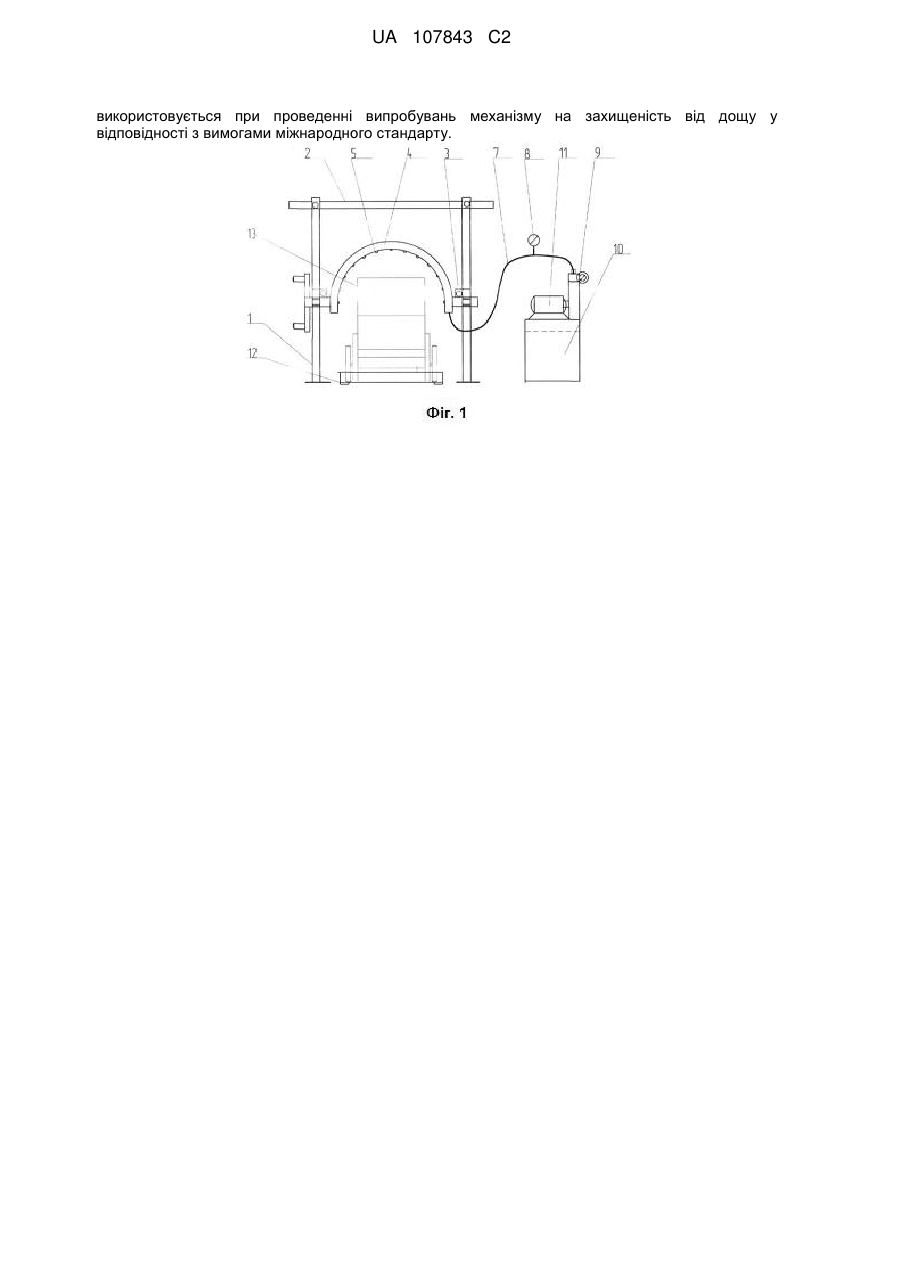

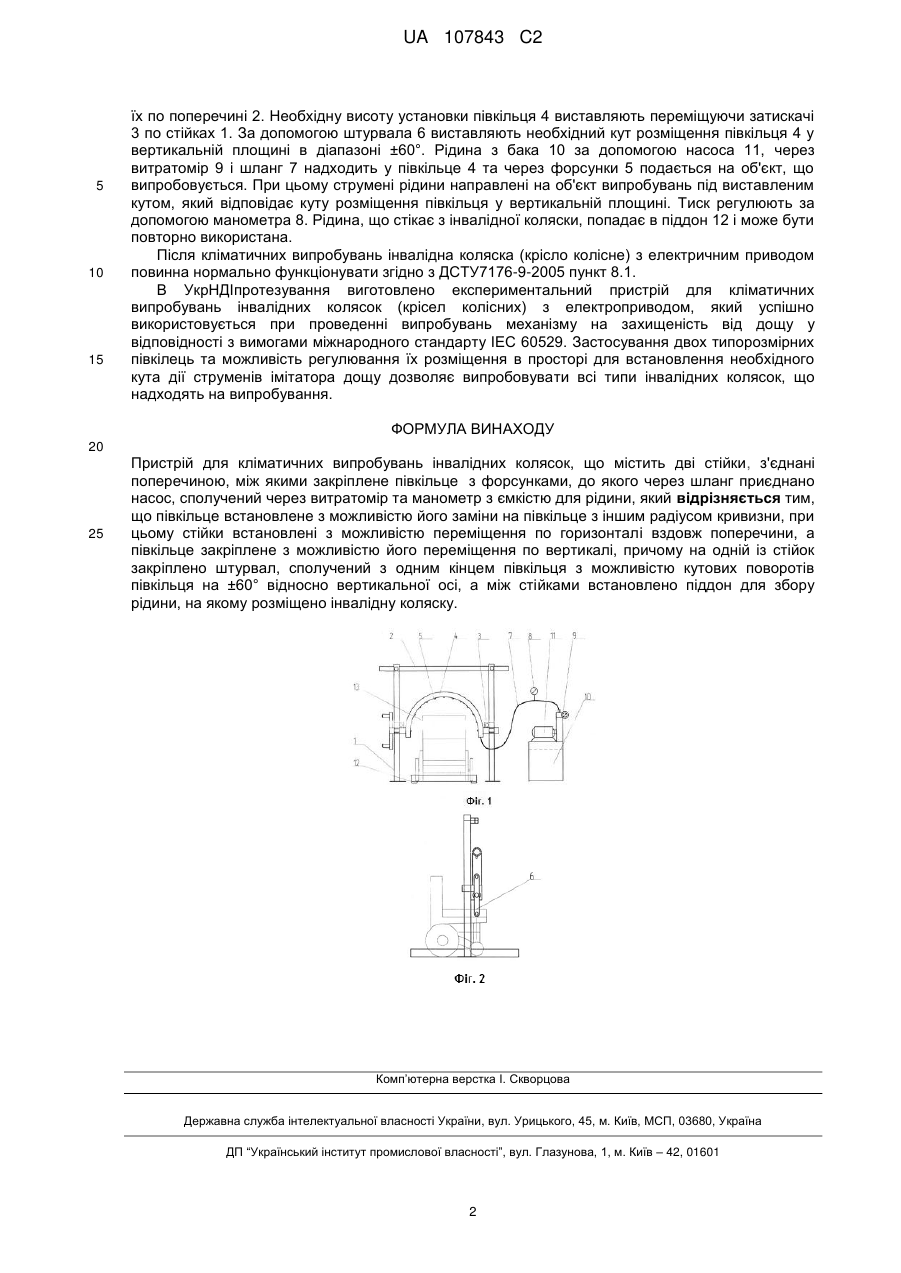

Реферат: Пристрій для кліматичних випробувань інвалідних колясок належить до медичної техніки, точніше до технічних засобів реабілітації, і може бути використаний при проведенні кліматичних випробувань інвалідних колясок. Пристрій містить дві стійки, з'єднані поперечиною, між якими закріплене півкільце з форсунками, до якого через шланг приєднано насос, сполучений через витратомір, та манометр з ємкістю для рідини, в який введені два додаткові знімні типорозмірні півкільця з різним радіусом кривизни; стійки з можливістю переміщення по горизонталі сполучені поперечиною; півкільце закріплене з можливістю заміни на додаткове та з можливістю переміщення по вертикалі; на одній із стійок закріплено штурвал. Експериментальний пристрій для кліматичних випробувань інвалідних колясок успішно UA 107843 C2 (12) UA 107843 C2 використовується при проведенні випробувань механізму на захищеність від дощу у відповідності з вимогами міжнародного стандарту. UA 107843 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до медичної техніки, точніше до технічних засобів реабілітації, і може бути використаний при проведенні кліматичних випробувань інвалідних колясок. Відомий пристрій для кліматичних досліджень по патенту RU 2349891С2, 2009, який містить канал зі зведеним дорожнім полотном, станину з напрямними, вантажний візок для установки та навантаження автомобільного колеса та привід колеса, теплоізоляційний контейнер, нагрівальний пристрій, холодильник, вентилятор для циркуляції повітря, короб з пазами та перфорованими трубами для імітації дощу. Вантажний візок містить важільно-вантажний механізм та вертикальні напрямні, в яких розміщена вилка з віссю автомобільного колеса, на якій установлений черв′ячно-планетарний редуктор і електродвигун. Цей пристрій використовують для кліматичних випробувань покриття доріг з імітацією дощу при реальних навантаженнях, які створюються автомобілем. Недоліки цього пристрою полягають у складності конструкції та неможливості використання його для випробувань інвалідних крісел колісних. Відомий також пристрій для кліматичних випробувань з імітацією дощу фірми TESTING EUROPE марки Т1-32 MOTOR DRIVE FOR SPRFY APPARATUS, www.iektesteguipment.eu, що містить дві стійки, з'єднані поперечиною, між якими закріплене півкільце з форсунками, до якого приєднано приєднано насос, сполучений через витратомір та манометр з ємкістю для рідини. В форсунки, під тиском, подається рідина, яка зрошує об'єкт, що випробовується. Рідина нагнітається насосом. Об'єкт випробування розміщується на підставці, з можливістю регулювання по висоті або на технологічному візку. Цей пристрій прийнято за прототип. Недоліком відомого пристрою є недостатня функціональність через постійну величину радіуса кривизни півкільця з форсунками, які подають рідину для зрошення, що ускладнює виконання вимоги стандарту ІЕС 60529 щодо максимальної відстані від форсунок до об'єктів з різними лінійними розмірами, при випробовуваннях інвалідних колясок різних типорозмірів на захищеність їх механізму від кліматичних дій. Задачею винаходу є підвищення функціональності пристрою при кліматичних випробуваннях об'єктів з різними лінійними розмірами. Задача вирішена тим, що в пристрої для кліматичних випробувань інвалідних колясок, який включає дві стійки, з'єднані поперечиною, між якими закріплене півкільце з форсунками, до якого через шланг приєднано насос, сполучений через витратомір та манометр з ємкістю для рідини, відмінністю є те, що в нього введені два додаткові знімні типорозмірні півкільця з різним радіусом кривизни; стійки з можливістю переміщення по горизонталі сполучені поперечиною; півкільце закріплене з можливістю заміни на додаткове та з можливістю переміщення по вертикалі; на одній із стійок закріплено штурвал, сполучений з одним кінцем півкільця, встановленого з можливістю повороту відносно вертикальної осі на кут ±60°, а між стійками встановлено піддон для збору рідини. Використання додаткових типорозмірних півкілець з різним радіусом кривизни, встановлених з можливістю переміщатися по висоті, по горизонталі та з можливістю кутових поворотів у вертикальній площині значно розширює функціональні можливості пристрою, що дозволяє проводити випробовування інвалідних колясок різних типорозмірів на захищеність їх механізму від кліматичних дій. Суть винаходу пояснюється кресленням, на якому показані: - фіг. 1 - принципова схема пристрою для імітації дощу при проведенні кліматичних випробувань інвалідних колясок (крісел колісних) з електричним приводом на вплив атмосферних факторів (дощу); - фіг. 2 - діапазон регулювання кутових переміщень струменів рідини, що діють на об'єкт випробувань при імітації дощу. Пристрій складається з двох вертикальних стійок 1, які з можливістю переміщення по горизонталі з'єднані з поперечиною 2. Між стояками 1 за допомогою затискачів 3 з можливістю переміщення по вертикалі закріплено знімне півкільце 4, виконане в двох типорозмірах, з форсунками 5. До затискачів 3 приєднано штурвал 6, за допомогою якого півкільце 4 може повертатися відносно вертикальної осі на ±60°. Півкільце 4 через шланг 7, манометр 8 та витратомір 9 сполучене з баком 10 для води, до якого підключено насос 11. Між стояками 1 встановлено піддон 12, на якому розміщують інвалідну коляску (крісло колісне) 13 з електричним приводом, яку випробовують на захищеність механізму від дощу. Пристрій використовують наступним чином. Для проведення випробувань різних моделей інвалідних колясок 13 вибирають півкільце 4 у відповідності з типорозмірами об'єкта випробувань та закріплюють його між стійками 1, відстань між якими регулюють, переміщуючи 1 UA 107843 C2 5 10 15 їх по поперечині 2. Необхідну висоту установки півкільця 4 виставляють переміщуючи затискачі 3 по стійках 1. За допомогою штурвала 6 виставляють необхідний кут розміщення півкільця 4 у вертикальній площині в діапазоні ±60°. Рідина з бака 10 за допомогою насоса 11, через витратомір 9 і шланг 7 надходить у півкільце 4 та через форсунки 5 подається на об'єкт, що випробовується. При цьому струмені рідини направлені на об'єкт випробувань під виставленим кутом, який відповідає куту розміщення півкільця у вертикальній площині. Тиск регулюють за допомогою манометра 8. Рідина, що стікає з інвалідної коляски, попадає в піддон 12 і може бути повторно використана. Після кліматичних випробувань інвалідна коляска (крісло колісне) з електричним приводом повинна нормально функціонувати згідно з ДСТУ7176-9-2005 пункт 8.1. В УкрНДІпротезування виготовлено експериментальний пристрій для кліматичних випробувань інвалідних колясок (крісел колісних) з електроприводом, який успішно використовується при проведенні випробувань механізму на захищеність від дощу у відповідності з вимогами міжнародного стандарту ІЕС 60529. Застосування двох типорозмірних півкілець та можливість регулювання їх розміщення в просторі для встановлення необхідного кута дії струменів імітатора дощу дозволяє випробовувати всі типи інвалідних колясок, що надходять на випробування. ФОРМУЛА ВИНАХОДУ 20 25 Пристрій для кліматичних випробувань інвалідних колясок, що містить дві стійки, з'єднані поперечиною, між якими закріплене півкільце з форсунками, до якого через шланг приєднано насос, сполучений через витратомір та манометр з ємкістю для рідини, який відрізняється тим, що півкільце встановлене з можливістю його заміни на півкільце з іншим радіусом кривизни, при цьому стійки встановлені з можливістю переміщення по горизонталі вздовж поперечини, а півкільце закріплене з можливістю його переміщення по вертикалі, причому на одній із стійок закріплено штурвал, сполучений з одним кінцем півкільця з можливістю кутових поворотів півкільця на ±60° відносно вертикальної осі, а між стійками встановлено піддон для збору рідини, на якому розміщено інвалідну коляску. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
